以下是关于 ST7735R TFT液晶驱动芯片 的详细中文资料整理：

一、芯片概述

型号：ST7735R
类型：TFT液晶显示控制器（支持彩色显示）
封装：常见于1.44寸、1.8寸等小型TFT模块（分辨率通常为 128x160 或 132x162）
接口：支持 SPI（3线/4线）和 8位/9位/16位/18位并行接口（根据模块设计）
显存：1296字节（132x162x1.5位），需通过指令读写数据

二、关键特性

显示能力
- 262K色（18位RGB，支持16位压缩传输）
- 最大支持 132x162 像素（实际显示区域可软件调整）
低功耗
- 休眠模式电流：<10μA
- 支持局部显示和空闲模式
控制功能
- 可编程扫描方向、颜色模式（RGB/BGR）
- 内置显示时钟生成器（无需外部晶振）
电压范围
- 逻辑电压：2.4V–3.3V（部分模块自带3.3V稳压）
- 背光电压：需外部限流电阻（通常3-5V）

三、引脚功能（SPI模式）

引脚名	功能描述
SDA	SPI数据线（MOSI）
SCL	SPI时钟线（SCLK）
CS	片选信号（低电平有效）
DC	数据/指令选择（高=数据，低=指令）
RST	硬件复位（低电平触发）
VCC	电源正极（3.3V）
GND	电源地

四、初始化指令流程

// 示例代码（Arduino平台）
void ST7735R_Init() {
  reset();            // 硬件复位
  delay(120);         // 等待电源稳定

  writeCommand(0x11); // 退出睡眠模式
  delay(120);

  writeCommand(0x3A); // 设置颜色模式
  writeData(0x05);    // 16位RGB（565格式）

  writeCommand(0x36); // 设置扫描方向
  writeData(0xC0);    // 从上到下，从左到右

  writeCommand(0x29); // 开启显示
}

五、常见应用场景

嵌入式设备的图形界面（智能手表、传感器屏幕）
Arduino/Raspberry Pi扩展屏
工业控制小型HMI

六、驱动开发要点

时序要求
- SPI时钟频率建议 <30MHz（多数模块支持20MHz）
- 复位低电平持续时间 >10μs
颜色格式转换
- RGB888 → RGB565: R=5bit, G=6bit, B=5bit
- 例如：红色 0xF800（二进制 1111100000000000）
性能优化
- 批量传输像素数据减少指令开销
- 使用DMA加速SPI传输（STM32平台）

七、常见问题解决

现象	排查方向
屏幕无显示	确认复位信号、电源电压、背光电路
显示错位/花屏	检查扫描方向指令（0x36参数）
颜色异常	确认颜色模式（0x3A设置匹配）
SPI通信失败	检查CS/DC时序、时钟相位（CPHA）

八、资源推荐

官方文档：ST7735R Datasheet
开源驱动库：
- Arduino: Adafruit_ST7735
- STM32: ST7735_HAL_Driver
中文教程：太极创客-ST7735教程

按需提供更多细节或特定平台（如STM32/ESP32）的代码示例！

TFT1.44寸屏ST7735驱动GitHub的相关资料推荐

一些可能的问题：1、首先为了驱动一款TFT屏，理所应当的应该知道屏幕的驱动芯片，比如我们这次使用的TFT屏就是ST7735R的驱动芯片，所以理所应当的要查找芯片手册，ST7735的芯片手册上网...

母猪会上树 2022-02-18 06:56:58

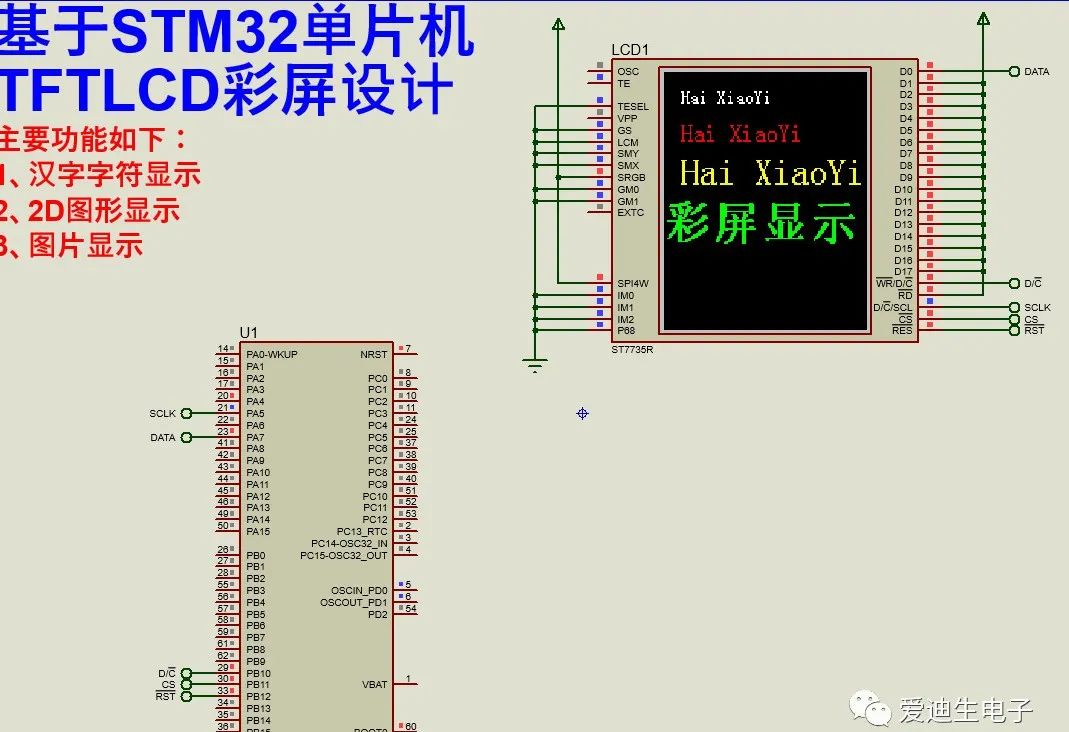

求一种STM32单片机玩转TFTLCD彩屏设计方案
