LDC1614工作原理

好的，LDC1614 是一款电感数字转换器芯片，其工作原理基于LC谐振电路的频率变化来检测金属物体的接近或距离变化。它并非直接测量电感量，而是通过高精度测量LC电路的谐振频率变化来间接得知电感量变化。

以下是其工作原理的分步说明：

核心：LC传感器电路
- 你需要在外部分别为每个通道配置一个LC谐振电路（LDC1614是4通道芯片）。这个电路由一个感应线圈和一个并联电容组成。
- 感应线圈: 这个线圈在被测金属物体靠近时会产生变化的磁场。
- 并联电容: 这个电容值与线圈电感共同决定了LC电路的固有谐振频率。
- LDC1614本身不包含电感或电容，它驱动外部LC网络并测量其频率。
振荡器启动
- LDC1614向外部LC电路提供驱动电流或脉冲。
- 这个激励使LC电路开始在其谐振频率下振荡。谐振频率 $f_0$ 由公式决定： f0 = 1 / (2π√(L×C)) 其中：
  - L是线圈的电感量 (单位：亨利, H)
  - C是并联的电容值 (单位：法拉, F)
- 这是一个稳定的正弦波或类正弦波振荡。

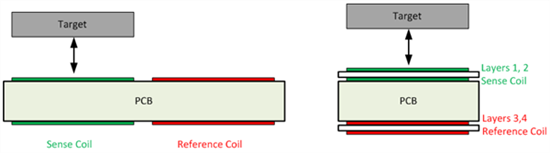

金属物体靠近 - 涡流效应

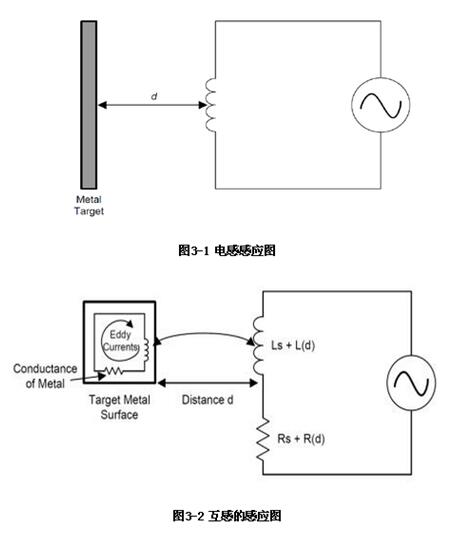

- 当一个导电金属物体接近感应线圈时：
  - 线圈产生的交变磁场会在金属物体内部感应出涡流。
  - 涡流消耗能量，表现为线圈中的等效电阻增加。
  - 更重要的是，涡流也会产生一个与线圈原始磁场方向相反的磁场。
- 这个“逆磁场”对抗线圈原本的磁场，其结果等效于减小了线圈的有效电感量L。
- 关键点：金属物体接近 -> 有效电感量 L 减小。
谐振频率变化
- 根据谐振频率公式 f0 = 1 / (2π√(L×C))，电感量 L 的减小会导致谐振频率 f0 上升。
- 金属物体越靠近线圈，涡流效应越强，有效电感量 L 减小的幅度越大，因此谐振频率 f0 升高的幅度也越大。
- 反之，物体远离时，f0 下降。
频率测量
- LDC1614 的核心功能就是极其精确地测量这个外部LC谐振电路的振荡频率 f_sensor。
- 它利用了一个精确的内部（或外部）参考频率时钟 f_ref。
- LDC1614 使用其内部的高分辨率 ΔΣ 转换器或计数器来测量 f_sensor。
- 一种常见的测量模式是测量传感器频率 f_sensor 的M个完整周期所需的时间。这个时间由精确的参考时钟 f_ref 来计时，计数值为N（N 正比于时间）。M 和 N 都是很大的数（例如 M 可以是 1024, N 可以非常大）。
- 频率 f_sensor 可以通过 f_sensor = (f_ref * M) / N 来精算计算（实际上芯片内部处理了复杂的比值计算）。
数字结果输出
- 通过测量 f_sensor 并且结合已知的（或被校准的）电容值 C 和参考频率 f_ref，LDC1614 内部计算出与传感器电感变化相关的数值。
- 最终，它将代表频率变化（即金属目标位置变化）的高精度数字值（通常是24位或28位数据）通过I2C接口输出。
- 这个数字值Data直接与 1/f0² 成正比，而 f0² 又与 L×C 成正比，所以 Data 也与 L×C 成正比。如果 C 固定，Data 就与变化的 L 成正比。
