好的，我们来详细解释一下磁控管电路（特别是在家用微波炉中的应用），会使用中文：
磁控管是微波炉的核心部件，负责产生微波能量来加热食物。它的工作需要特定的高压、高电流和低电压条件，这由围绕它的支持电路来提供。
典型的磁控管驱动电路包含以下主要组成部分：
-
电源输入和保护：
- 电源线： 将市电（通常为交流220V或120V）引入微波炉。
- 保险丝： 在主电源输入端串联，用于在发生过流故障（如短路）时切断电源，防止更大范围的损坏或火灾。
- 门联锁开关： 多个开关串联在高压变压器的初级电路或控制电路中。只有当炉门正确、安全地关闭时，这些开关才会闭合，允许微波炉工作，防止门打开时产生微波泄漏。
-
低电压控制系统：
- 微控制器： 现代微波炉的“大脑”。负责接受用户指令（如时间、功率），控制磁控管的工作状态（开/关、占空比），监测各种安全传感器（如温度、门状态），并驱动显示屏和蜂鸣器等。
- 控制面板/用户界面： 按钮、旋钮、显示屏等，用户在此设置参数。
- 继电器或高压开关器件：
- 这是连接控制板和高压电路的关键部件。
- 微控制器输出的低功率控制信号驱动继电器（一个机电开关）或双向可控硅等固态开关器件。这个开关器件实际控制着通往高压变压器初级线圈的市电通断。
- 当控制信号让继电器闭合（或可控硅导通）时，市电接入高压变压器初级。
-
高压供电电路： 这是核心部分，为磁控管提供工作电压。
- 高压变压器：
- 核心部件之一。它的初级线圈接市电，次级有两个绕组：
- 灯丝绕组： 提供低压大电流（通常约交流3.3V，电流数安培）给磁控管的阴极灯丝加热。加热阴极使其发射电子至关重要。
- 高压绕组： 提供非常高的交流电压（通常约2000-3000V AC）。这是产生微波能量的主要能源。
- 核心部件之一。它的初级线圈接市电，次级有两个绕组：
- 高压整流电路：
- 高压二极管： 有时是单个二极管，但更常见的是多个二极管封装在一起形成高压硅堆。它安装在特殊的绝缘套管内。它的作用是将高压绕组输出的交流高压整流成脉动直流高压。
- 高压滤波电容： 一个容量很大（通常约0.8uF到1uF）、耐压极高（通常5kV到8kV）的专用电容器。它与高压二极管协同工作，对整流后的脉动直流进行平滑滤波，为磁控管的阳极提供一个相对稳定的直流负高压（通常 -4000V DC左右）。注意：在磁控管电路中，阳极是接直流高压的地/负端，而阴极相对于阳极是高压负电位。
- 高压变压器：
-
磁控管本身：
- 灯丝引脚： 通过导线和灯丝滤波电路（如果有）连接到高压变压器的灯丝绕组。
- 阳极引脚： 连接到高压滤波电容的负极端/地（即磁控管外壳），或通过微波炉底盘接地。
- 散热片和风扇： 磁控管工作时产生高热，必须强制风冷（散热片和风扇配合）以防止过热损坏。
- 滤波抑制装置：
- 抗流线圈： 串联在磁控管灯丝引线上（一个或多个），用于抑制磁控管工作时产生的高频谐波能量通过灯丝线反向传导回电源或控制电路造成干扰（传导干扰）。
- 电容： 通常有两个电容：
- 一个跨接在两个灯丝引脚之间（灯丝引脚对阴极短接，实际效果是滤波）。
- 一个从灯丝引脚（即阴极）接地（阳极/外壳）。这两个电容主要作用是抑制磁控管产生的高频微波能量通过引线辐射出来或传导回电路（辐射干扰和传导干扰）。
-
微波传输：
- 波导管： 一个金属通道（通常为矩形截面），将磁控管发出的微波能量引导并传输到微波炉的加热腔内。
-
其他保护：
- 热切断器： 安装在磁控管外壳或炉腔附近。当温度超过安全阈值（例如磁控管过热、风扇故障或通风堵塞）时，它会永久性或可复位地切断整机电源，防止火灾或损坏。通常是串联在高压变压器初级电路中。
- 压敏电阻： 有时在电源输入端并联，用于吸收市电电压浪涌（如雷击），保护内部电路元件。
- 磁控管温控器： 有些型号在磁控管灯丝附近安装独立温控器。
核心工作原理总结：
- 用户启动加热程序（设置时间/功率）。
- 控制板检测门已关好，启动风扇。
- 控制板接通继电器/可控硅，将市电送入高压变压器初级。
- 高压变压器工作：
- 灯丝绕组输出低压大电流加热磁控管灯丝（阴极）。
- 高压绕组输出高交流电压。
- 高压整流二极管将高压交流电整流成脉动直流。
- 高压滤波电容将脉动直流滤波成相对稳定的直流高压。
- 这个高压（通常 -4000V DC 左右）加在磁控管阳极（地）和阴极之间。
- 炽热的阴极在强电场和永磁铁产生的恒定垂直磁场作用下发射电子，电子受洛伦兹力作用做轮摆运动，形成旋转“电子云”，激发阳极块内的谐振腔产生微波振荡。
- 微波能量通过波导管发射到炉腔。
- 控制板通过周期性快速通断继电器（占空比控制）来实现不同功率级别的加热。
- 当达到设定时间、用户开门或安全保护装置动作时，控制板断开继电器/可控硅，停止向高压变压器供电，磁控管停止工作。
非常重要！！！
- 高压警告！ 微波炉高压电路（尤其是高压变压器次级、高压二极管、高压电容、磁控管引脚）即使在断电后数小时乃至数天内仍可能残留致命的高电压！非专业维修人员绝对禁止自行拆解检测这部分电路。维修必须由具备资质的技术人员进行，并严格遵守放电规程。
- 微波泄漏风险！ 不当维修或拆卸磁控管/波导管可能造成微波泄漏，对人体有害。务必确保密封件完好并正确安装。
总而言之，磁控管电路是一个精心设计的系统，从家用交流电源安全地转换成磁控管工作所需的条件（低电压加热灯丝和极高的负直流高压），通过电子振荡产生微波，并安全有效地将其传输到炉腔中加热食物。
变频磁控管和普通磁控管怎么区分
变频磁控管和普通磁控管是两种不同类型的磁控管。虽然它们的工作原理上有一些相似之处，但它们在设计、结构和应用上存在明显的差异。本文将详细介绍变频磁控管和普通磁控管的区别。 首先，我们需要了解磁控管
2024-03-12 16:53:05
磁控管插座用什么焊接最好
插座也称为真空电子管插座，用于连接磁控管和外部电路，具有高压、高功率、高频率等特点。在焊接磁控管插座时，需要考虑以下特殊要求： 导电性：磁控管插座需要良好的导电性，以保证信号传输的稳定性。 耐高温性：由于磁控管插
2024-03-12 16:36:39
磁控管如何维修_磁控管维修方法
关于微波炉维修，不知道多少朋友有自己动手做过，虽然说微波炉的结构比较复杂，但是如果有一点经验的就没有什么问题，度过小编的问题就可以了解更多关于微波炉维修的方法。今天给大家介绍的是微波炉磁控管维修，磁控管是哪个部件，我们又要怎么进行微波炉磁控管维修？一起来看看。
2019-08-02 14:07:18
磁控管插座怎么识别好坏
磁控管插座是一种非常常见的电器插座，其原理是通过使用电磁感应技术来控制电器的开关。在我们日常生活中，磁控管插座被广泛应用于很多电器设备，如电视机、电冰箱等。 首先，一个好的磁控管插座应该具备安全性
2024-03-12 16:43:30
磁控管结构及工作原理
本文主要介绍了磁控管结构及其工作原理。磁控管是微波炉的关键器件，主要由管芯和磁铁两部分构成，如图1。管芯由阴极、灯丝、阳极、天线（波导管）等构成。
2019-08-02 11:32:02
磁控管工作电压多少伏正常
范围在几百伏至几千伏之间。 首先，让我们来了解一下磁控管的基本结构。磁控管主要包括背板、荧光屏、电子枪、聚焦极、磁芯、阳极和控制电路等组成部分。 背板是磁控管的主要支撑结构，它起到维持磁控管形状的作用。荧光屏
2024-03-12 15:39:53
微波磁控管的原理是什么？
磁控管主要包含圆柱形阴极、同轴扇形阳极（它们是耦合谐振结构的端头）以及单向同轴磁场（必须在电极之间通过）；从原理上来讲是一种特殊的二极管。在工作过程中阴极发射出的电子流在外部直流电场中获得动能，并将动能的一部分转换成振荡体系的交变电场，就使振荡体系维持稳定的振荡过程，振荡体系通过天线耦合发射出微波。
tiantian55
2019-10-12 10:41:35
磁控管磁铁破裂的修复方法
磁控管是一种广泛应用于电视、显示器和监视器中的电子元件。它由一个玻璃外壳、磁控介质和阴极射线发射枪组成。磁控管的作用是通过磁场控制电子束的运动，产生出色的图像和色彩。 然而，由于长时间使用或外界环境
2024-03-13 17:38:08
变频磁控管的测量方法有哪些
变频磁控管是一种特殊类型的电子元件，主要应用于广播、电视和雷达等通信系统中。为了确保变频磁控管的性能和质量，需要进行一系列的测量方法来评估其特性和可靠性。下面是一些常用的变频磁控管测量方法
2024-03-12 16:47:22
微波炉磁控管的工作原理是什么?
微波炉是现代家庭中不可或缺的厨房电器之一。而微波炉的核心部件是磁控管，它负责产生微波，并将其传递给食物以加热。在这篇文章中，我们将详细讨论微波炉磁控管的工作原理。 磁控管，全称为磁控管振荡器，是一种
2023-12-25 11:18:02
磁控管灯丝F和FA区别
磁控管是一种常用于显像管和显示器的电子管。磁控管的功能是通过磁场控制电子束的扫描和聚焦，从而实现图像的显示。在磁控管中，灯丝起到加热电子发射的作用。磁控管的灯丝有两个区域，分别是F区和FA区。下面将
2024-03-13 17:34:11
微波炉磁控管怎样修理
微波炉作为现代厨房的得力助手，为我们节省了大量的烹饪时间。然而，当微波炉的磁控管出现故障时，整个设备就会停止工作。 一、磁控管的作用和工作原理 磁控管是微波炉中产生微波的设备，它通过电子束激发微波
2024-10-18 10:15:12
磁控管发射机的相关资料分享
在各种不同的正弦波很蒋器中:如电子管接蒋器、速碉管和磁控管很蔼器等，高颊报蓦的获得都是电子流与扳蓦体系交变电锡相互作用的薪果。电子流是一种能够同交变电翡进行能量相互作用的介H。它的作用好缘是交变电去
王萍
2023-09-25 06:48:07
微波炉磁控管工作原理是什么
微波炉是一种常见的家用电器，其核心部件是磁控管。磁控管是微波炉中产生微波的装置，它利用微波的电磁场来加热食物。 磁控管的基本结构 磁控管由以下几个主要部分组成：阴极、阳极、磁铁、微波谐振腔和微波输出
2024-10-18 10:18:06
磁控管有变频和不变频的区别
磁控管是一种电子设备，用于产生高速电子束并将其聚焦在显示屏上的特定区域。该技术在CRT（阴极射线管）显示器中广泛应用，现在已被液晶和LED等新技术所取代。磁控管在CRT显示器中的一个重要特征是它可
2024-03-13 17:32:35
简述磁控管使用注意事项
无论什么设备都要求磁控管的输出负载尽可能做到匹配，也就是它的电压驻波比应尽可能的小。驻波大不仅反射功率大，使被处理物料实际得到的功率减少，而且会引起磁控管跳模和阴极过热，严重时会损坏管子。跳模时，阳极电流忽然出现跌落。
2019-04-22 15:16:15
磁控管两个插头分正反吗怎么接
磁控管是一种时代已经过去但仍然有一定应用的显示器技术，它使用磁场来控制电子束的方向和位置，从而生成图像。磁控管通常有两个插头，一个被称为"Anode"或"A"接头，另一个被称为"Cathode"或
2024-03-12 16:38:52

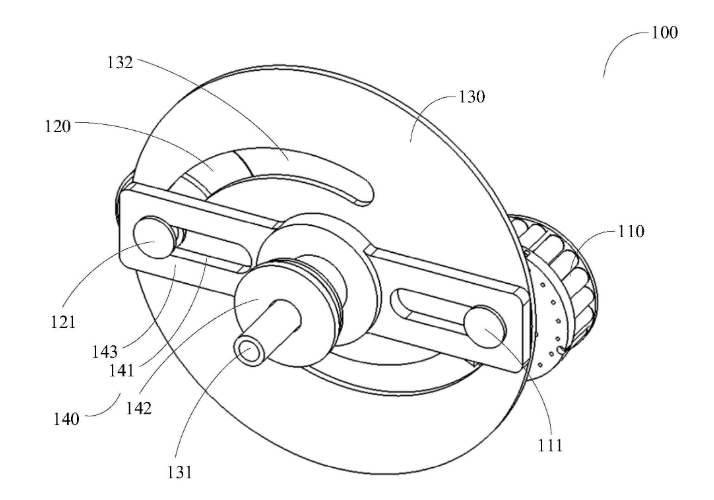

北方华创公开“半导体设备及磁控管组件”专利
