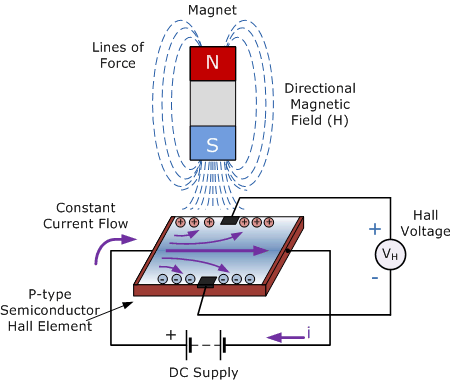

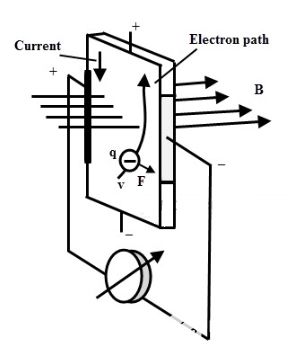

好的，利用霍尔效应传感器进行测量的核心思想是：当有电流流过置于磁场中的导体（或半导体）薄片时，在导体垂直于电流和磁场方向的两侧会产生一个电压差（霍尔电压）。霍尔传感器将这个物理现象转化为电信号输出，用于检测磁场的存在、强度、方向和变化。
其检测方法主要分为三大类：
1. 开关型（数字输出：开/关）
- 原理： 传感器内部包含一个霍尔效应元件、一个放大器和一个施密特触发器（具有滞回特性）。当施加的磁场强度超过设定的“导通”阈值时，输出电压会从高电平（或低电平）急剧跳变为低电平（或高电平），类似一个开关。磁场强度减弱到低于“关断”阈值时，输出状态又恢复原状。
- 应用场景：
- 位置检测（接近开关）： 检测磁铁是否靠近或远离（如：门/窗开关、液位限位）。
- 转速/速度测量（计数）： 通过检测旋转磁铁或齿轮上的磁极经过传感器的次数来计算转速（如：电机转速、汽车车轮速度传感器）。
- 行程限位： 机械运动中确定极限位置。
- 优点： 电路简单（可直接驱动逻辑电路、继电器或LED），输出稳定，抗干扰能力强（滞回特性减少了噪声导致的误触发）。
- 连接方式： 通常只需连接电源 (Vcc)、接地 (Gnd) 和输出信号线 (OUT/Vout)。输出可直接与MCU、PLC的数字输入相连。
2. 线性型（模拟输出：连续变化）
- 原理： 传感器内部包含霍尔效应元件和一个线性放大器。输出的电压（有时是电流）与其感测到的磁场强度成正比（在特定线性范围内）。磁场极性的改变会导致输出电压在静态零位（零点）附近正向或负向变化。
- 应用场景：
- 磁场强度测量： 精确测量静态或缓慢变化的直流磁场强度。
- 电流检测： 利用载流导体产生的磁场（通过环形磁芯/开环或闭环结构），可非接触测量大电流（如：电机相电流、电源电流检测）。
- 位移/距离测量： 测量磁铁相对于传感器的位移（磁场强度与距离相关）。
- 角度位置测量： 与特定磁铁（如径向磁化环）配合，测量旋转角度（通过磁场矢量的线性分量变化）。
- 优点： 提供连续的、与磁场精确对应的输出信号，适用于需要定量测量的场合。
- 连接方式： 通常需要连接电源 (Vcc)、接地 (Gnd) 和模拟输出信号线 (OUT/Vout)。输出需要连接到微控制器 (MCU) 的ADC引脚、运算放大器或专用的信号处理电路。
- 关键参数： 零点/静止点输出电压（无磁场时的典型输出电压）、灵敏度（单位磁场强度变化引起的输出电压变化量，如 mV/G 或 mV/mT）。
3. 数字输出型（特殊接口或协议）
- 原理： 这类传感器通常在内部集成了线性霍尔元件、模数转换器和简单的数字接口逻辑或通信协议。它们可能提供脉宽调制输出或通过标准数字总线传输数据。
- PWM (脉宽调制) 输出： 磁场强度信息编码在输出信号的脉冲宽度上（占空比与磁场强度成正比）。需要外部电路（MCU的输入捕获功能）解码占空比。
- I²C/SPI 等总线接口： 磁场强度（有时还包括温度补偿数据、状态信息等）被数字化并通过标准数字通信总线传输给主控MCU，精确度高，集成度高，抗干扰能力极强。
- 应用场景： 适用于需要高精度数字化磁场信息、抗噪声能力强或需要集成多个传感器的复杂系统（如高精度电流检测、机器人关节位置反馈、先进的汽车传感器、数据采集系统）。
- 优点： 数字传输抗干扰强，精度高（内置ADC），集成度高（可能包含温度补偿），简化系统设计。
- 连接方式：
- PWM型： Vcc， Gnd， PWM输出信号线（接MCU普通IO口，利用输入捕获功能）。
- 总线型 (如I²C)： Vcc, Gnd, SCL（时钟线）, SDA（数据线）。
使用霍尔传感器测量的通用注意事项
- 磁场源： 需要一个永磁体或电磁场（如载流导体）作为测量对象。
- 对准： 霍尔元件对垂直于其敏感面的磁场分量最敏感。确保磁场方向相对于传感器方向正确是获得有效信号的关键。
- 灵敏度与量程： 不同传感器的灵敏度和可测量的磁场范围不同（Bop / Brp, Bsat）。选择与被测磁场强度匹配的传感器。
- 温度漂移： 霍尔电压和传感器的零点/灵敏度会随温度变化。对于高精度应用，需要选择本身带温度补偿的传感器或在电路/软件中进行补偿。
- 噪声与屏蔽： 尤其是在测量微弱磁场或线性应用时，环境电磁噪声会干扰测量结果。使用屏蔽罩和适当的滤波（硬件RC滤波或软件滤波）是必要的。
- 外围电路： 虽然开关型通常简单，但线性型和数字型可能需要额外的去耦电容、偏置电阻或信号调理电路（如运放调理）。
- 供电： 确保使用稳定且符合规格要求的电源。电源噪声会直接影响输出信号。
总结：
选择哪种霍尔传感器检测方法取决于具体的应用需求：
- 需要知道“有/无”、“到达/离开”、“计数”时 -> 开关型
- 需要精确测量磁场强度、电流、位移的数值时 -> 线性型
- 需要高精度、数字化、抗干扰、集成化测量时 -> 数字输出型 (PWM 或 I²C/SPI等)
理解霍尔效应的基本原理，并根据具体应用选择合适类型的传感器和正确的连接使用方式，是利用霍尔传感器进行成功测量的关键。
