好的，理解你的需求。提供一个完整的 ARM CPU 控制板的详细电路图是一项庞大且高度定制化的工作，无法在一个回答中完全呈现。 因为这取决于非常多的因素，例如：
- 具体的 ARM CPU/微控制器型号： STM32、NXP Kinetis/i.MX、TI Sitara、Nvidia Jetson、Rockchip、全志、高通骁龙等等，不同型号引脚、外设、电源需求、功能差异巨大。
- 设计目标：
- 核心板： 只包含 CPU、基本内存（如 eMMC）、电源、时钟、调试接口，通过高密度连接器引出所有功能信号。
- 完整功能板： 包含 CPU、存储器、各种外设接口（USB, Ethernet, HDMI, UART, I2C, SPI, SD卡）、电源管理、按键、LED、传感器接口等。
- 特定应用板： 为工业控制、机器人、物联网网关、多媒体播放器等专门设计，外设选择非常不同。
- 性能要求： 是否需要高速接口（如 PCIe, USB 3.x, SATA）？对 DDR 内存速度的要求？
- 成本： 元器件选择、层数控制直接影响成本。
- 复杂度： 从简单的单层/双层板到复杂的 8 层、10 层甚至更多层板。
理解 ARM 控制板的组成架构
一个典型的 ARM CPU 控制板（尤其是核心板或基础开发板）的电路可以分解为以下关键子系统：
-
核心系统：
- ARM CPU： 中央处理单元，是整个系统的大脑。具体封装（LQFP, BGA）决定布线难度。
- 电源电路： 为 CPU 核心、IO、内存、外设等提供不同电压（如 1.8V, 3.3V, 5V，或者更低如 0.9V）。通常包含：
- 输入电源处理（滤波、防反接）。
- DC-DC 开关稳压器： 高效率转换主电压（如 12V/5V 到 1.0V/1.8V）。
- LDO 低压差线性稳压器： 为噪声敏感部分（如模拟、PLL）提供纯净、低纹波电源。
- 上电/掉电时序控制： 确保各电源电压以正确顺序开启和关闭。
- 大量 去耦/旁路电容 分布在各电源引脚附近。
- 时钟电路：
- 主晶振： 为主 CPU 锁相环提供参考时钟（如 8MHz, 12MHz, 25MHz 等）。需并联匹配电容。
- RTC 实时时钟晶振： 提供 32.768KHz 的低速时钟，用于计时。
- 可能的高频晶振（如 USB PHY 需要的 25MHz）。
- 复位电路：
- 复位按钮： 手动复位按键。
- 复位 IC 或 RC 电路： 产生可靠的复位信号，确保电源稳定后才释放复位。部分芯片内部集成。
- 看门狗定时器： 可选，用于防止程序跑飞。
-
调试/编程接口：
- JTAG 接口： 标准调试接口，引脚多但功能强大。
- SWD 接口： ARM 开发的简化版调试接口（2线：
SWCLK,SWDIO+GND,VRef），在 Cortex-M系列上最常用。 - UART 串口： 用于 Bootloader 通信和调试信息输出（
TX,RX）。 - USB Bootloader 接口： 许多芯片支持通过USB DFU进行程序烧录。
-
存储器：
- Flash： 存储程序代码。
- 片上 Flash： 集成在 CPU 内部。
- 片外 Flash (SPI Flash/NOR Flash)： 通过 SPI 接口连接，容量通常较小。
- eMMC： 常见于高性能 Linux 系统核心板，大容量存储，接口与 SD 卡类似但焊在板上。
- RAM：
- 片上 SRAM： 集成在 CPU 内部，速度快但容量小。
- 片外 RAM (DDR)： 至关重要，用于运行操作系统和大型程序。
- DDR3/DDR4/LPDDR4/LPDDR5： 需要严格按照厂商的参考设计进行布线（差分时钟、地址线、数据线长度匹配、阻抗控制、VTT 电源等）。这是高速板设计中最复杂的部分之一。
- 可能还包含辅助芯片如地址线终端电阻或温度传感器。
- Flash： 存储程序代码。
-
引导配置电路：
- 引导模式选择器：通过设置 CPU 的几个特定引脚的电平状态（通常使用拨码开关或跳线帽）来决定上电时从哪里加载程序（如从片内Flash、SPI Flash、USB、SD卡启动）。
-
基本输入输出：
- LED 指示灯： 电源、状态、用户可编程灯。
- 按钮/按键： 复位键、用户按键、启动模式选择键。
- 连接器： 引出各种接口供扩展使用（如 2.54mm 排针/排母）。
重要信息来源（查找电路图的关键）
要获得实际的、可用的电路图，你需要参考以下资源：
-
芯片厂商官方文档：
- 数据手册： 包含引脚定义、电气特性、功能模块介绍。
- 参考手册： 极其详细的外设、寄存器说明，包含原理图示例片段。
- 应用笔记： 针对特定功能（如 USB、以太网、电源设计）的详细指导，常包含参考电路图。
- 评估板/开发板原理图： 这是最直接最有价值的资源！ 几乎所有芯片厂商（ST, NXP, TI, Microchip等）都为其评估套件/开发板（如 STM32 Nucleo/Discovery, NXP FRDM/EVK, BeagleBone, Raspberry Pi Compute Module）提供完整、经过验证的原理图（通常为 PDF 格式）。强烈建议找到与你目标 CPU 型号匹配或相近的官方评估板原理图进行学习参考。
- 硬件设计指南： 提供 PCB 布局、电源设计、DDR 布线等高速信号处理的详细规则和要求。
-
开源硬件项目：
- Arduino/PlatformIO 兼容板： 许多基于 ARM Cortex-M 的“类 Arduino”板（如 STM32 Blue Pill, Black Pill, Teensy）在 GitHub 或官方项目页面开源了原理图和 PCB 设计。
- Linux 单板计算机： 像 BeagleBone 系列在其官方 Git 仓库开源了完整硬件设计文件。树莓派 Compute Module 也有公开的参考设计。虽然很复杂，但可以参考其核心部分。
- 专门的爱好者/学习项目： 在 GitHub, KiCad/Gerber 文件分享网站上有很多爱好者设计的 ARM 板项目。
-
EDA 工具库：
- 像 KiCad, Eagle, Altium Designer 这些电子设计自动化软件通常提供常用 ARM 芯片和外围元件的原理图符号库和 PCB 封装库，这可以加快你的设计速度。
总结与建议
- 明确你的目标： 你具体想设计或了解哪类 ARM 控制板？（基于什么 CPU？实现什么功能？）
- 查找官方评估板原理图： 这是获取可靠、可用电路设计的最快途径。
- 例如： 搜索 “[你的目标 ARM CPU 型号] Reference Manual”, “[你的目标 ARM CPU 型号] EVK Schematic”, “[你的目标 ARM CPU 型号] Development Kit Schematic”。
- 分解学习： 不要试图一次性看懂整图。按模块（电源、时钟、复位、存储器接口、调试接口、外设）逐个分析。
- 关注关键设计点：
- 电源树的拓扑、电容选择与布局。
- DDR 存储器的走线规则（长度匹配、阻抗控制、VREF/VTT）。
- 高频信号（如 USB, Ethernet）的阻抗控制和差分走线。
- 去耦电容的位置（靠近电源引脚！）。
- 信号完整性考虑（避免锐角、过长走线、串扰）。
- 利用开源项目： 在 GitHub 等平台搜索开源项目作为学习起点。
- 实践为主： 如果是为了学习，尝试从设计一个最小系统板开始（只需 ARM CPU, 晶振, 复位, 电源, SWD/JTAG）。然后逐步添加存储器和外设。
告诉我你想了解的特定 ARM CPU 型号（例如 STM32F4, NXP i.MX6ULL）或者控制板类型（如核心板、开发板），我可以为你指向更具体的资源或提供更模块化的典型电路示意图 (Schematic Snippet)。 提供完整图不现实，但提供关键模块的典型设计是完全可行的。
希望这些信息能为你设计或理解 ARM CPU 控制板的电路图提供一个清晰的起点！
如何快速看懂电子电路图

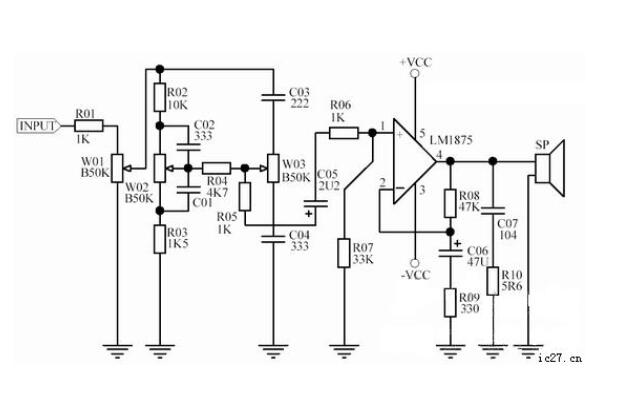

初步了解电子电路图]图1所示是一个简单的电子电路图的例子。电子电路图用来表示实际电子电路的组成、结构、元器件标称值等信息。从这一电路图中可以看出，该电路由电阻器R1～R3、电容器C1～C3和三极管
h1654156004.3220
2019-10-11 11:23:08
如何看懂电子电路图电子电路识图的基本方法和技巧说明
对初学者来说，复杂的电子电路图上布满了密密麻麻的电路符号，根本不知从何下手识图，也不能从电子电路原理图中找出电子产品的故障所在，更不能得心应手地去设计各种各样的电子电路。其实，只要对电子电路图进行
2019-01-27 11:33:57
控制板是什么
控制板也是一种，其运用的范围虽不如电路板来的宽泛，但却比普通的电路板来的智能、自动化。简单的说，能起到控制作用的电路板，才可称为控制板。大到厂家的自动化生产设备，其中包括工业控制板、仪表仪器控制板，高压电机控制板。
2019-05-08 15:14:27
控制板是什么_控制板的作用是什么
控制板也是一种电路板，其运用的范围虽不如电路板来的宽泛，但却比普通的电路板来的智能、自动化。简单的说，能起到控制作用的电路板，才可称为控制板。大到厂家的自动化生产设备，小到孩童用的玩具遥控汽车，内部都用到了控制板。
2019-05-20 17:09:26
电子电路原理图的识图方法
电子电路图一般由电路原理图、方框图和装配(安装)图构成，其中电路原理图是电子电路图的重要组成部分，它是由各种代表实际电子元器件的符号(图形、文字)及注释性字符组成的。
2022-10-13 10:02:09
电子电路原理图的识图方法
电子电路图一般由电路原理图、方框图和装配（安装）图构成，其中电路原理图是电子电路图的重要组成部分，它是由各种代表实际电子元器件的符号（图形、文字）及注释性字符组成的。
2022-07-11 10:36:49
ch32控制板是什么？
ch32控制板是什么？ Ch32控制板是一种用于电路控制的板卡，它可以实现对电路中各种元器件的控制以及电路中数据的采集和处理，是实现智能控制的重要组成部分。Ch32控制板采用了先进的芯片和电路
2023-08-22 15:48:39
空调控制板如何检修呢？
空调控制板也是一种电路板，其运用的范围虽不如电路板来的宽泛，但却比普通的电路板来的智能、自动化。简单的说，能起到控制作用的电路板，才可称为控制板。大到厂家的自动化生产设备，小到孩童用的玩具遥控汽车，内部都用到了控制板。那么空调控制板如何检修呢？
2019-06-26 10:02:30
电磁加热控制板的特性及使用注意事项
电磁加热控制板是电磁加热器中不可缺少的一部分，其中，电磁加热控制板相当于一个电路图，电磁加热器是靠它来指挥工作。电磁加热控制板可以对注塑机与吹膜机等塑胶机械进行节能改造，相比电阻圈加热节能效果更显著。具有节能环保、故障率低、免维护等优点。
2019-07-04 15:46:42

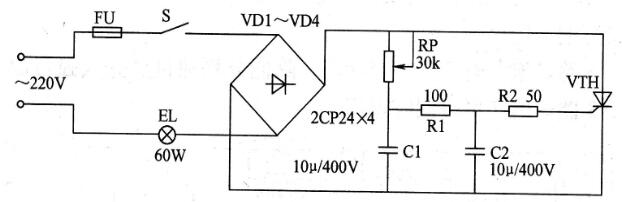

说明模拟电子电路工作原理
电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元
剪刀脚
2021-09-17 07:39:48
控制板电路的保护方案及保护元器件
点击关注，电磁兼容不迷路。电机控制板电路组成电机控制板通常由电源、微控制器、驱动器、传感器、通讯接口、保护电路等主要组成部分构成：电源模块：用于提供电机控制电路所需的电源电压和电流。通常包括整流电路
2023-07-31 22:12:05
学习arm需要具备哪些电子电路知识点
首先学习arm需要具备基础的电子电路知识能看懂基本的时序图和硬件内部结构等，熟悉C语言编程至于单片机基础有更好，但没有也无所谓。
CZM陈先生123
2021-12-13 08:00:37
模拟电子电路工作原理
电子设备中有各种各样的图，能够说明它们工作原理的是电原理图，简称电路图。电路图是说明模拟电子电路工作原理的，它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理
rstech_rd
2021-10-29 06:41:48
电子电路图的看图规则
在我们进行电子DIY制作时，看图是难免的，但对于很多新手来说，刚开始似乎总有种很乱的感觉，走过来后我们才知道，当时只是没有了解这些规则，今天小编以电子电路图为主要示例进行总结一下。
2022-10-12 15:40:13
新手如何看懂电子电路图
在我们进行电子DIY制作时，看图是难免的，但对于很多新手来说，刚开始似乎总有种很乱的感觉，走过来后我们才知道，当时只是没有了解这些规则，今天小编以电子电路图为主要示例进行总结一下。
2022-04-27 09:57:18
什么是电路图？有何作用
电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元
半导体开发
2021-07-29 08:00:28
控制板的作用
简单的说，能起到控制作用的电路板，才可称为控制板。 控制系统：理解为多块控制板拼到一起装成的设备，那就是一个控制系统；如3个人就组成了一个群体，3台电脑联在一起，就组成了一个网络一样的意思。控制系统的组成，是设备之间操作更方便，生产设备自动化，节省了人员的操作，提高企业的产能、效率。
2019-05-08 15:12:24
如何轻松了解电子电路及看懂电子电路图?
要了解每个电子电路中电子元件的用途以及作用，电子电路是由很多个电气原件和一定的设计规律设计的，所以必须先了解每个电子元件的作用。
2020-01-20 14:38:00
电子电路图的识读分析步骤
一个电子设备的电路图，是为了完成和实现这个设备的整体功能而设计的。看电路图的第一步，就是搞清楚电路图的整体功能，这样就在宏观上对该电路图有了一个基本的认识，我们可以从设备名称入手进行分析。
2023-02-08 16:03:39
初学者如何读懂电子商品的电路图
初学人员要剖析电子电路或了解、把握电子商品的作业原理，看懂、读懂电子商品的电路图是一项根柢功。怎么活络地看懂、读通电子商品的电路图呢？
2020-03-29 15:48:00
ABB 2668404-45/1控制板
