高压开关柜的特点及如何实现它的应用设计？

高压开关柜作为电力系统中输配电的核心设备，其特点和应用设计直接关系到系统的安全、可靠和高效运行。以下分两部分详细说明：

一、高压开关柜的主要特点

核心功能性强：
- 控制： 根据需要接通或断开电路（投切负荷）。
- 保护： 在系统发生故障（如短路、过载、接地等）时，快速、可靠地切断故障电流，保护上游电源和下游设备。
- 隔离： 提供可见的、可靠的断开点，保证检修人员与带电部分的隔离安全。
- 测量： 配备电流/电压互感器、测量仪表，用于监测系统运行参数（电流、电压、功率、电度等）。
- 通流： 在正常运行状态下承载工作电流。
安全可靠性要求高：
- 绝缘强度： 必须能承受系统的工作电压和内部、外部过电压（雷电、操作过电压），确保相间及相与地之间的可靠绝缘。常采用空气绝缘（AIS）、气体绝缘（GIS，如SF6）或固体绝缘形式。
- 载流能力： 导体和连接部分要能承受额定电流和短路电流的热效应（短时耐受电流 Icw）和电动力效应（峰值耐受电流 Ipk）。
- 开断能力： 断路器或负荷开关必须具备开断额定工作电流和开断短路电流（额定短路开断电流 Isc）的能力。
- 防护等级： 外壳需满足IP防护等级要求，防止固体异物（如灰尘、工具）和水分进入；防止人员误触带电部件。
- 五防联锁： 强制性防止误操作的安全联锁系统是核心特点，确保：
  - 防止误分、误合断路器。
  - 防止带负荷分、合隔离开关（或小车进出）。
  - 防止带电挂（合）接地线（或合接地开关）。
  - 防止带接地线（或接地开关合闸时）送电。
  - 防止误入带电间隔（开门必须满足停电、验电、接地条件）。
- 机械寿命与电气寿命： 操动机构和开关元件需满足规定的空载操作次数（机械寿命）和带负荷操作次数（电气寿命）。
结构紧凑化与标准化：
- 常采用模块化设计，便于扩展和维护。
- 主要结构形式：固定式（主回路元件固定安装，维护需整段停电）、移开式/手车式（断路器/PT等核心元件安装在可移动的手车上，检修时拉出，可快速恢复非故障段供电，提高可靠性）。
- 遵循国家标准（如GB标准）或国际标准（如IEC标准）进行设计和制造。
智能化与监控需求增长：

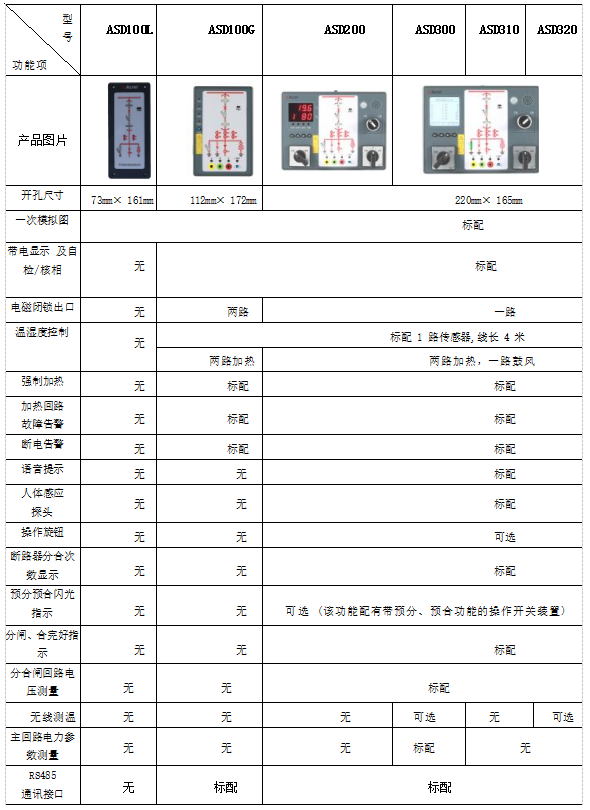

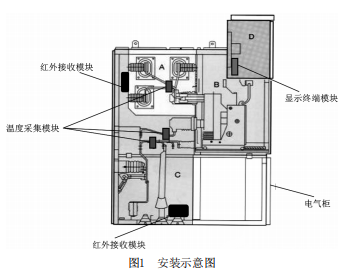

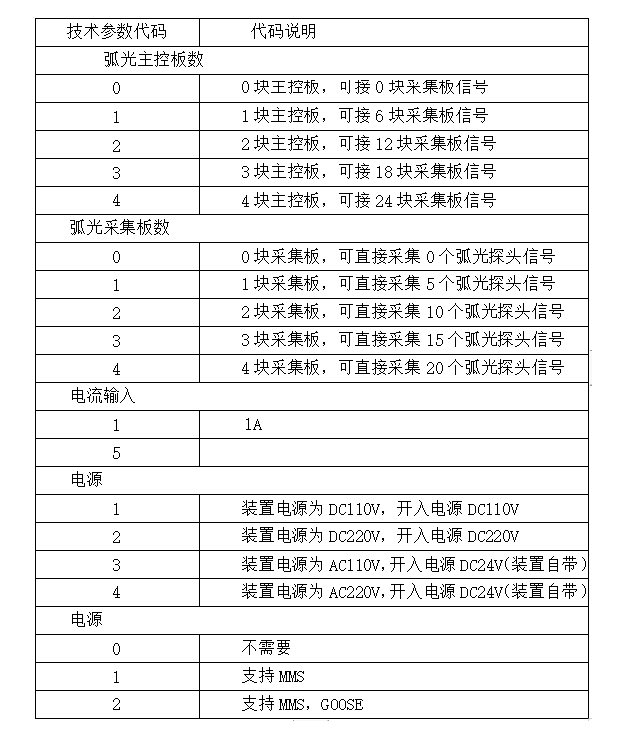

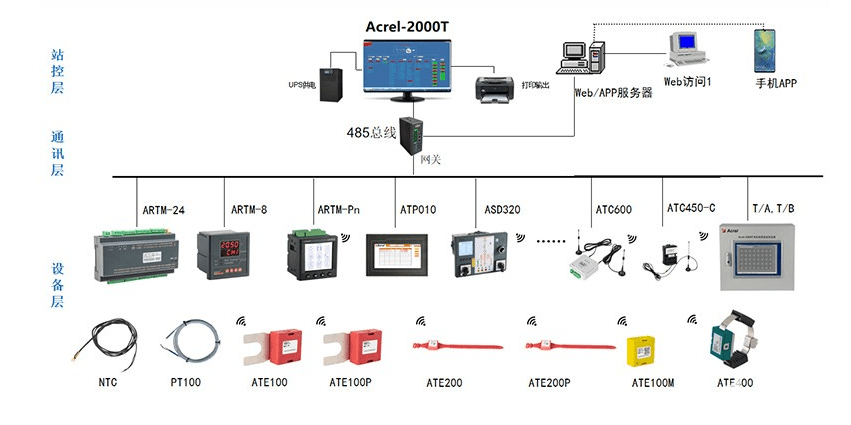

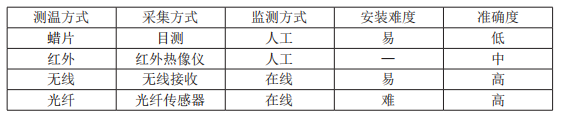

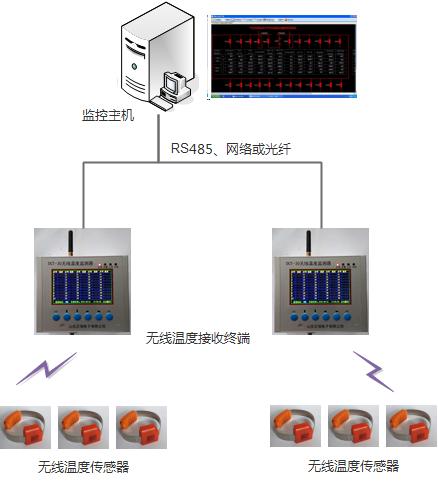

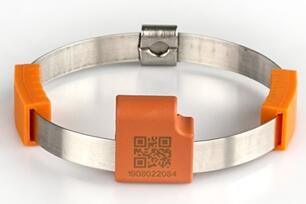

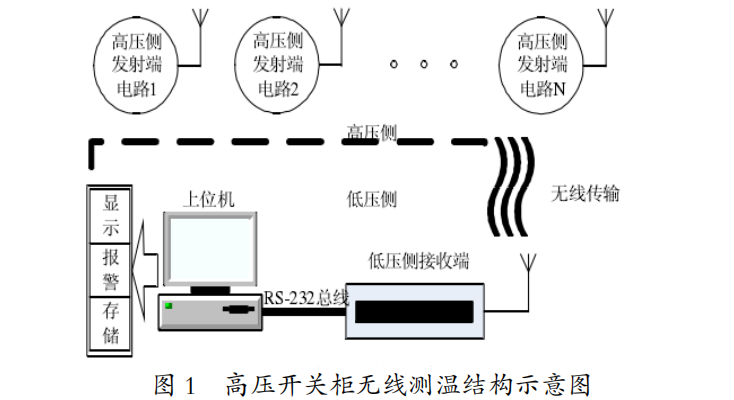

- 现代开关柜越来越多地集成智能组件：在线监测系统（断路器机械特性、SF6气体状态、局放、温度、绝缘状态等）、智能保护测控装置（微机保护装置）、通信接口（支持IEC 61850, Modbus等通信规约），实现状态感知、数据上传、远程控制、故障预警、保护定值修改等功能。

二、高压开关柜应用设计如何实现

实现高压开关柜的应用设计是一个系统工程，需紧密结合项目具体需求，遵循规范，进行严谨的工程计算和选择：

深入理解系统需求与应用场景：
- 系统电压等级： 确定开关柜的额定电压（如10kV, 35kV等）。
- 网络结构： 是单母线、单母线分段、双母线，还是环形网络？决定了柜体的数量和主接线方式。
- 安装位置与功能： 是进线柜？出线柜？母联柜？PT/计量柜？站用变柜？电容器柜？不同功能的柜体配置差异很大。
- 负载类型与容量： 计算各出线的最大工作电流（Ie），了解负载性质（电机、变压器、电缆、一般负荷等）。
- 短路水平： 确定安装点的预期短路电流（有效值 Isc，峰值 Ipk）。这是选择开断元件和动/热稳定校验的核心依据。
- 供电可靠性要求： 是否要求快速恢复供电？这影响结构形式选择（优先移开式）、主接线方案（如设置母联）、备自投配置等。
- 运行环境： 户内/户外？环境温度？湿度？海拔高度？污秽等级？地震烈度？影响绝缘配合、柜体材质、防护等级、散热设计。
- 智能化要求： 是否需状态监测、远程监控/操作？需要哪些通信协议？需配置哪些传感器和智能设备？
- 空间限制： 配电室尺寸、柜体排列方式（单列/双列/靠墙/离墙）决定柜体尺寸（宽度、深度）、排列组合方式。
- 标准与规范： 遵循项目所属国家/地区的强制性标准、行业规范（如GB, DL/T, IEC）以及客户特定技术要求。
关键元器件的选择与校验：
- 开关元件： （核心）
  - 选型： 根据功能（保护用选断路器；纯隔离用隔离开关；分合负荷用负荷开关+熔断器组合）、电压等级、工作电流 Ie、短路开断电流 Isc、短路关合电流 Ipk、操作机构类型（弹簧、电磁、永磁）进行选择。
  - 校验： 必须进行动稳定（峰值耐受电流校验：Ipk ≥ isc）和热稳定（短时耐受电流及时间校验：I²cw t ≥ I²sc t假想时间）校验。开断能力 Isc > 预期短路电流。
- 互感器： （关键传感器）
  - 电流互感器： 根据测量精度等级（如0.5级）、保护精度等级（如5P/10P, 10VA）、一次额定电流、准确限值系数 ALF（ALF = Isc / Ipn ≥ 系统短路电流倍数）、二次额定电流（如1A或5A）、负载（仪表/保护装置的阻抗）进行选型。
  - 电压互感器： 根据电压等级、变比、精度等级（如0.2，0.5，3P）、二次绕组数量及容量（用于测量、保护、计量、开口三角零序电压）进行选型。
- 保护装置： （智能核心）
  - 选择微机保护装置： 根据保护对象（线路、变压器、电动机、电容器、母线等）及其复杂程度选择相应的保护功能（过流、速断、零序、差动、过压、欠压、逆功率、负序等）。
  - 整定计算： 精确计算保护定值（动作值、时间），确保选择性（上一级保护动作时间应大于下一级，不越级跳闸）、速动性、灵敏性、可靠性。需要与上级系统保护配合。
- 母线、导体与连接：
  - 选择材质（铜/铝）、规格（截面积），进行载流量（需考虑环境温度、敷设方式修正）和动/热稳定校验（同断路器）。
  - 绝缘件（支持绝缘子、套管）需满足爬电比距要求（根据污秽等级和电压等级）。
- 柜体结构：
  - 确定形式：固定式 vs 移开式（根据可靠性要求和维护便利性）。移开式需明确手车类型（断路器车、PT车、隔离车等）。
  - 选择外壳材质（钢板、不锈钢等）、防护等级（如IP4X 防大于1mm固体/ IP2X 防手指、IP54 防尘防水溅）。
  - 强制要求： 设计并验证完善的“五防”联锁逻辑，确保在任何操作顺序下物理上防止误操作发生。
- 辅助设备：
  - 过电压保护： 配置合适的避雷器/过电压保护器（如避雷器）。
  - 二次回路： 设计控制、测量、信号、保护等二次接线图，元器件（继电器、转换开关、按钮、指示灯、端子排等）选择。
  - 加热与照明： 根据环境温湿度配置加热器（防凝露）、柜内照明。
  - 接地： 设计可靠的主接地排和柜门接地线，确保良好接地（通常要求整个接地系统电阻值符合规范要求）。
系统集成与方案设计：
- 主接线设计： 绘制清晰的单线系统图，准确反映各柜体的连接关系、功能、主要元件型号规格。
- 柜体排列图： 根据配电室尺寸、操作维护空间要求（如屏前/后距离）、电缆敷设通道（底部/顶部/背后），设计柜体摆放位置和数量组合图。

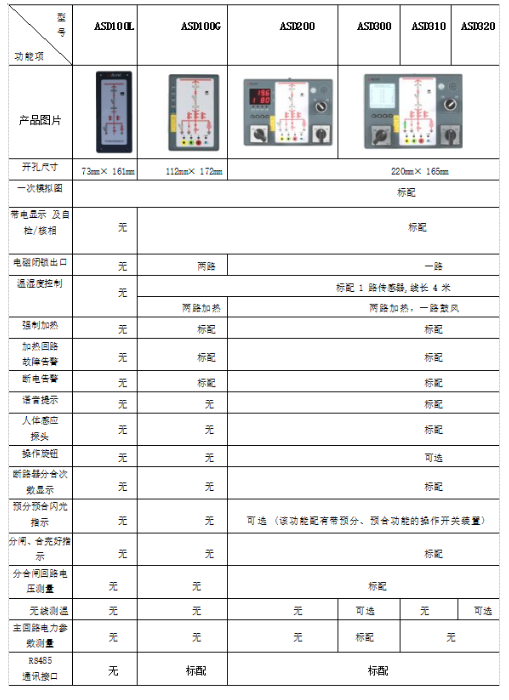

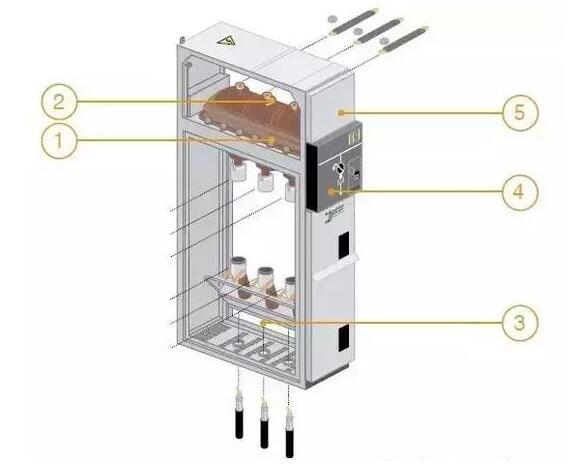

- 内部布置图： 详细设计柜内各功能区（断路器室、母线室、电缆室、继电器仪表室）元件安装位置，考虑散热通道、接线空间、安全距离。
- 二次原理图与接线图： 绘制保护、控制、测量、信号等二次回路的原理图和详细的端子接线图。
- 智能系统集成： 明确智能设备（微机保护、在线监测单元、通信管理机等）的安装位置、接线、通信网络拓扑、信息点表。
方案验证与优化：
- 短路电流计算复核： 用软件复核安装点短路水平，确认之前用于选型的短路参数准确。
- 保护定值复核： 对整定计算结果进行多角度复核（灵敏度、选择性、动作范围等）。
- 绝缘配合校验： 确认设备（开关、母线、CT/PT）及绝缘件的雷电冲击耐受电压、工频耐受电压、爬电距离满足系统绝缘水平要求。
- 温升计算： 在设计工作电流下，校核主要载流导体和连接点的温升不超过标准允许值（如裸铜65K）。
- 设计评审： 组织相关专业（电气、机械、土建、自控）进行设计评审，检查完整性、合规性、可实施性。
图纸与资料输出：
- 生成全套用于制造、安装、调试的图纸（一次系统图、平面布置图、柜体排布图、设备元件布置图、二次原理图、接线图、端子图、材料清单等）。
- 提供技术规格书、使用说明书、联锁操作说明、备件清单等文档。

总结： 高压开关柜的设计应用是一个需要紧密结合具体工程参数（电压、电流、短路水平、系统结构、环境、功能需求）、严格遵循标准规范、进行精确计算和校验（动稳定、热稳定、开断能力、绝缘配合、温升）、高度重视安全性（完善的五防联锁）、并融入现代智能化技术的复杂过程。核心目标是确保设计出的开关柜安全、可靠、高效地服务于电力系统。设计师必须具备扎实的专业知识、丰富的工程经验和严谨细致的工作态度。
