好的，关于电磁仿真（Electromagnetic Simulation），我们用中文来解释这个重要的概念和应用领域。

1. 什么是电磁仿真？

电磁仿真是指利用计算机软件，基于电磁学基本原理（主要是麦克斯韦方程组），通过数值计算方法，模拟和预测电磁场和波在特定结构、设备或环境中的行为（包括分布、传播、散射、耦合、辐射、损耗等）的过程。它本质上是在虚拟环境中构建物理实验，代替或辅助昂贵的实际测量和实物测试。

2. 为什么需要进行电磁仿真？

降低成本： 在产品开发早期阶段发现设计缺陷，减少昂贵的物理原型制作、测试和修改次数。
缩短周期： 加速设计迭代和优化过程，比物理实验更快得到结果。
洞察现象： 可视化电磁场分布（如电流、电场、磁场、功率流、SAR值等），帮助工程师理解复杂系统内部难以测量的细节。
预测性能： 评估天线辐射方向图、S参数、谐振频率、耦合强度、电磁兼容性、信号完整性、电源完整性等关键指标。
模拟极端/危险环境： 研究在高温、高压、真空、强辐射等不便或不安全的物理条件下的电磁行为。
设计创新： 探索全新结构和材料，进行性能优化。
虚拟测试： 在法规认证（如EMC/RF合规性测试）前进行预测性分析。

3. 常用的电磁仿真方法（数值方法）

有限元法： 将求解区域划分为小的单元（网格），在每个单元内用简单的函数近似未知电磁场。非常适合复杂几何形状和非均匀介质问题（如天线、微波器件、电机、生物电磁学）。常用软件： Ansys HFSS, COMSOL Multiphysics。
时域有限差分法： 将时间和空间都离散化，直接在时域求解麦克斯韦旋度方程。擅长模拟瞬态响应、宽带特性、脉冲辐射和非线性问题（如雷电、电磁脉冲、超宽带天线）。常用软件： CST Studio Suite, Ansys HFSS（也包含FDTD模块）。
矩量法： 通过基函数展开未知电流/电荷分布，将麦克斯韦方程转化为矩阵方程求解。非常高效和精确地处理金属结构（线状、面状）的辐射和散射问题（如天线、金属结构的散射）。常用软件： FEKO。
积分方程法： 利用格林函数求解麦克斯韦方程积分形式。通常用于解决开放区域的散射和辐射问题，尤其适合于大尺度模型（如大型天线阵列、雷达散射截面计算），常与矩量法结合使用。
物理光学法/几何光学法/一致性几何绕射理论： 高频近似方法（波长<<结构尺寸），利用射线追踪原理求解散射和传播问题。计算速度快，常用于电大尺寸目标（如飞机、舰船的RCS，复杂环境中的电波传播）。

4. 常见的电磁仿真软件

ANSYS HFSS： 行业标杆，以FEM为主（3D），擅长高频和精密电磁问题（天线、滤波器、IC、封装的SI/PI），精度高。
CST Studio Suite： 提供多种求解器（FIT时域有限积分法、FEM、MOM等），求解范围广（低频到光学），用户友好，在EMC和天线设计等领域广泛应用。
Altair FEKO： 基于MOM/PO/UTD等，尤其擅长辐射/散射问题（天线、RCS）和线缆束EMC分析。
COMSOL Multiphysics： 多物理场耦合平台，其RF模块基于FEM，适合复杂多物理场电磁问题（如电磁热耦合、压电、光学）。
Simulia CST (Dassault Systèmes)： 与CST Studio Suite同源（原CST AG产品线）。
Keysight ADS/EMPro： ADS主要针对电路和系统级仿真，集成3D平面电磁仿真器（FEM），用于高频电路和IC设计。
XFDTD (Remcom)： 基于FDTD方法。
开源软件： OpenEMS（FDTD）， MEEP (MIT)（FDTD）， NEC（MOM）等，功能相对有限但可用于研究和学习。

5. 典型应用领域

天线设计与分析: 增益、方向图、阻抗、带宽、隔离度等。
射频/微波电路和器件设计: 滤波器、功分器、耦合器、放大器、谐振腔、波导等的S参数、场分布、损耗。
电磁兼容： 辐射发射、辐射敏感度、传导发射、传导敏感度分析（如PCB、线缆、机箱的屏蔽效能）。
信号完整性/电源完整性： 高速数字电路中的串扰、反射、阻抗匹配、同步开关噪声、电源分配网络阻抗分析。
雷达散射截面计算： 军事领域对目标（飞机、舰船、车辆）隐身特性的评估。
微波成像： 医学成像（如MRI）、无损检测、安检设备等。
光学/光子学： 光波导、光栅、激光器、太阳能电池、超材料/超表面。
生物电磁学： RF/MW辐射生物效应研究、医疗设备（如MRI线圈、微波消融、起搏器抗干扰）、比吸收率。
电机与电力系统： 变压器、发电机、电动机中的磁场分布、电感、损耗分析、无线充电。
电磁环境预测： 复杂环境（城市、室内）中的电波传播预测。

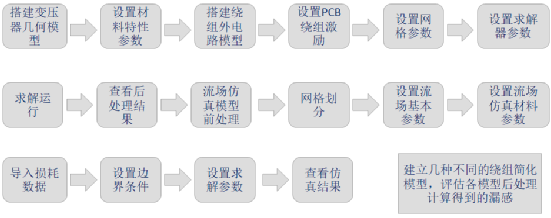

6. 进行电磁仿真通常的步骤

定义问题： 明确仿真目的、需要求解的物理量、工作频率/带宽。
几何建模： 在软件中建立被仿真物体的3D或2D结构模型（或从CAD导入）。
材料属性设置： 定义模型中各部分的材料及其电磁特性（介电常数、磁导率、电导率）。
边界条件与激励设置：
- 边界条件： 定义模型边界的电磁行为（如PEC/PMC完美电/磁导体、辐射边界吸收条件PML）。
- 激励源： 添加激励源（如波导端口、集总端口、平面波入射、离散端口、电流源/电压源）。
网格划分： 将连续空间离散化为网格单元（关键步骤，影响精度和速度）。

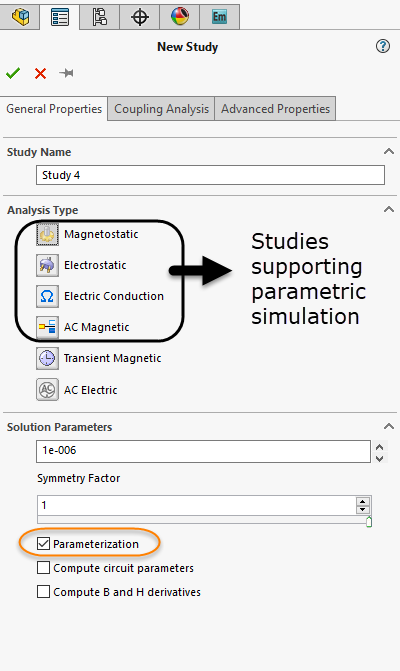

求解器设置与运行： 选择合适的求解器类型（频域/时域）、频率设置、收敛条件等，启动计算。
后处理与结果分析： 查看和分析计算结果（场图、S参数、方向图、RCS、电流分布、SAR值等），评估设计性能。
优化与验证： 根据仿真结果调整设计参数进行优化。如有可能，与实测数据进行对比验证仿真精度。

7. 关键考虑因素

模型复杂度与计算资源： 仿真精度要求越高（网格越密）、频率越高、模型越大，所需计算资源（内存、CPU/GPU算力、时间）越大。
网格收敛性： 必须确保网格足够密以使结果收敛（达到所需精度）。
方法选择： 没有“万能”方法，需根据问题类型（天线、EMC、SI/PI、散射、低频）、频率范围、结构特点（电尺寸大小、金属为主还是介质为主）选择最合适的数值方法。
材料属性准确性： 仿真结果的准确性高度依赖于输入的材料电磁参数（εᵣ, μᵣ, σ）是否准确。
