好的，我们来详细解释一下直流母线。
中文解释
直流母线是指在电力电子系统或电气传动系统中，作为公共电能传输和分配通道的直流电路部分。它通常具有较低的阻抗，可以看作系统中不同功率单元之间传递直流功率的“枢纽”或“主干道”。
核心特点和作用
- 能量汇集与分配点： 它连接着多个电源（如整流器、电池组、太阳能光伏阵列）和负载（如逆变器、直流电机驱动器、直流负载）。电源将能量输送到母线上，负载则从母线上汲取能量。
- 电压支撑： 母线上维持一个相对稳定的直流电压（如 24V, 48V, 400V, 650V, 1500V 等，取决于系统规模和应用），为连接的设备提供共同的电压参考。电容通常并联在母线上，起到储能、滤波、稳定电压和抑制纹波的作用。
- 功率流通道： 它是功率在系统中不同部分（特别是从输入侧变流器到输出侧变流器）流动的主要路径。
- 低阻抗连接： 设计目标就是使其阻抗尽可能低，以减少功率传输过程中的损耗和电压波动。
物理形态
- 在小型系统（如小功率变频器、UPS）中，直流母线通常是电路板上特定区域内加粗的铜箔走线。
- 在中大型系统（如工业变频器、风力发电变流器、光伏逆变器、电动汽车、地铁牵引系统）中，直流母线通常由粗壮的铜排、铝排或高压直流电缆构成，以确保能承受大的直流电流。
为什么叫“母线”？
- “母”在这里的含义类似于“总”、“汇流”、“主干”。就如同“母公司”是下属公司的总部，“母舰”是小型舰艇的基地。
- 直流母线汇聚（流入）来自不同电源的电流，并将其分配（流出）给不同的负载，就像一个电流交汇和分配的中心点。
- 英文术语“DC Bus”中的“Bus”也来源于此概念，意指公共汽车站（停靠点）或电气工程中的汇流排。
常见应用场景
- 变频器： 交流输入 → 整流器 → 直流母线 (含电容) → 逆变器 → 交流输出驱动电机。
- 不间断电源： 市电 → 整流器/充电器 → 直流母线 → 逆变器 → 负载（正常/电池模式时）。电池也直接连接到直流母线上。
- 电动汽车驱动系统： 动力电池组 → 直流母线 → 逆变器 → 驱动电机。
- 光伏发电系统： 光伏板组串 → DC/DC 升压变换器 → 直流母线 → 逆变器 → 电网或本地负载。
- 风力发电系统： 发电机 → 整流器/变流器 → 直流母线 → 逆变器 → 电网。
- 直流微电网： 多种分布式能源（光伏、风机、储能电池）和负载都连接在公共的直流母线上。
补充说明：交流母线
- 相对应的概念是交流母线，它传递的是交流电。交流电网（如我们常用的 220V/380V 电网）本身就是一个巨大的交流母线系统。
总结
简单来说，直流母线就是电力电子系统中那个汇集直流电能、维持稳定直流电压、并向各个负载分配直流功率的公共电路主干道。 它是系统能量流动的核心枢纽，为整流器、逆变器、储能单元等提供功率交换的公共平台。其物理表现通常是大容量的电容和低阻抗的导体（铜排或粗走线）。

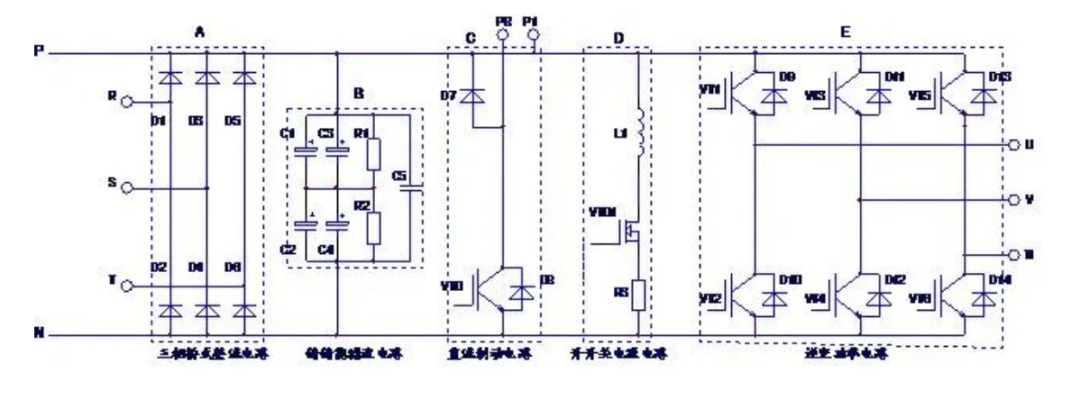

变频器直流母线电路示意图讲解
有关变频器直流母线电路的示意图，P、N直流母线电路示意图，变频器直流母线电路短路故障的现象与处理方法，整流和逆变电路中元件损坏造成的短路故障等。
2023-08-10 10:12:43

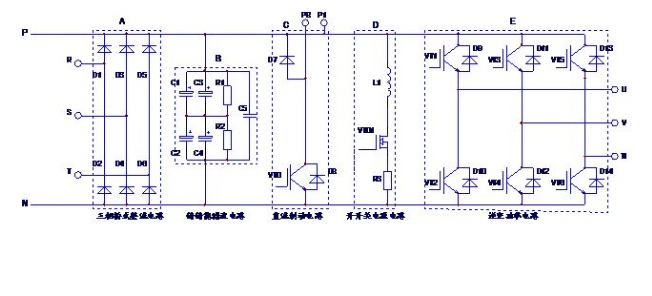

变频器直流母线电路示意图分析
有关变频器直流母线电路的示意图，P、N直流母线电路示意图，变频器直流母线电路短路故障的现象与处理方法，整流和逆变电路中元件损坏造成的短路故障等。
2022-10-27 09:06:24
变电站直流母线接地故障的判断和处理方法
变电站直流母线接地故障是指变电站直流母线(即直流系统的正、负极电缆)与地之间出现了短路或绝缘损坏，导致直流母线与地之间出现了电气连接，形成直流母线接地故障。这种故障会导致直流系统内部产生过大的接地电流，可能会造成直流母线、设备和保护装置的损坏，严重时还可能威胁人身安全和电力系统的稳定性。
2023-04-26 16:43:01
变频器P、N直流母线电路故障图解析
变频器直流母线电路的示意图，P、N直流母线电路示意图，变频器直流母线电路短路故障的现象与处理方法，整流和逆变电路中元件损坏造成的短路故障等。 变频器直流母线电路示意图及短路故障 变频器主电路的所有
2020-08-28 02:48:00
变频器直流母线电路示意图相关资料分享
【图】变频器直流母线电路示意图时间：2015-12-10 12:26:21编辑：电工栏目：变压器与电机导读：变频器直流母线电路的示意图，P、N直流母线电路示意图，变频器直流母线电路短路故障的现象
xwgc888
2021-09-06 09:06:18

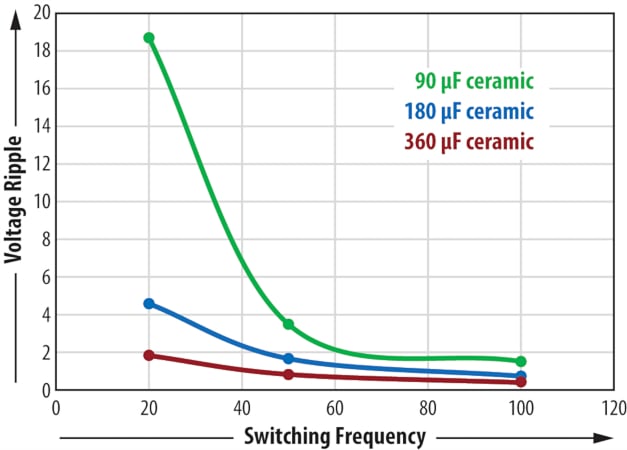

开关频率对直流母线电容器的影响
最近的研究表明，减少死区时间和增加开关频率可以提高电机效率。 高开关频率电机驱动逆变器只需陶瓷电容器即可优化直流母线所需的电容，从而减小转换器的整体尺寸。此外，由于布局中的低电感直流母线陶瓷电容器
2023-10-24 16:16:33
IGBT的密勒电容随着直流母线电压的大小怎样变化？
IGBT的密勒电容随着直流母线电压的大小怎样变化？ IGBT（Insulated Gate Bipolar Transistor）是一种半导体器件，广泛应用于电力电子领域。 在实际应用中，IGBT
2023-09-18 09:15:53
变频器外部主电路与公用直流母线解析
对电动机变频驱动并进行全方位的保护。电动机在工频运行时，接触器KM1和KM3触点断开，KM2触点闭合，这时热继电器FR可对电动机进行过载保护。二、变频系统的共用直流母线变频器驱动电动机运行时，在一些
wayaj
2020-09-08 07:45:29
变电站直流母线接地故障的判断和处理方法
变电站直流母线接地故障是指变电站的直流母线系统中的正、负极之一或两者同时与地之间存在电气短路的现象。当直流母线接地短路发生时，当前向地的接地故障电流呈放电状态，直流系统的负极电位将下降，这样便
2023-04-24 16:01:03
多电动机共用直流母线变频调速系统
“多电动机共用直流母线变频调速系统”是工业传动领域中一种非常经典且高效的架构，特别适用于 造纸、轧钢、纺织、起重机械、矿山带式输送机 等存在多电机同步或协调运行的场合。 以下从 拓扑结构、工作原理
2026-04-01 12:10:41
UPS电源“十全十测”之4：直流母线反灌纹波电压系数
一、什么是直流母线反灌纹波电压系数在电力电子系统中，直流电源输出中存在的交流成分定义为纹波电压，其存在会对系统的稳定性和可靠性产生影响。尤其在复杂的电力装置如UPS（不间断电源）、逆变器（INV
2024-11-30 01:06:03

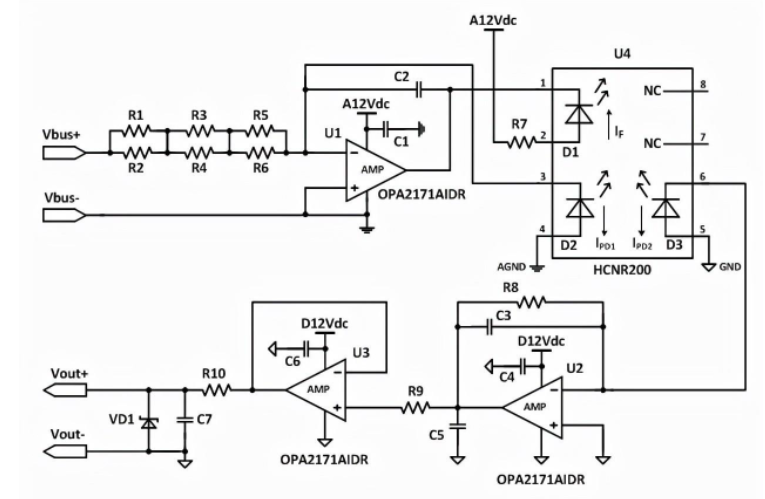

一种高压直流母线电压的采样电路(二)
目前，在电力系统自动化领域、新能源电动汽车领域以及高压储能领域，经常需要采样、检测高压直流母线电压，一般直流高压可能达到100Vdc～1000Vdc，结合电路成本和采样精度，我们设计人员就需要
2023-04-25 09:35:56
采用有霍尔矢量控制，空载时相电流较大，直流母线电流也比方波控制时大
采用有霍尔矢量控制，空载时相电流较大，直流母线电流也比方波控制时大，请问这是怎么回事？该如何解决。
h1654155958.0506
2019-07-10 04:12:48
ABB ACS800变频器直流母线欠电压故障维修
ABB ACS800变频器直流母线欠电压故障维修原因：根据说明书上的介绍导致此种故障的原理是直流回路的直流电压不足，其故障的原因是电网缺相、熔断器烧断或者整流桥内部出现故障。ABB ACS800
folefo
2020-09-24 14:05:38
PTVS3-xxxC-TH系列高电流TVS二极管：高功率直流母线保护的理想选择
PTVS3-xxxC-TH系列高电流TVS二极管：高功率直流母线保护的理想选择 在电子设备的设计中，高功率直流母线的保护至关重要。今天，我们就来详细了解一下BOURNS的PTVS3-xxxC-TH
2025-12-22 16:10:08
变电站直流母线接地故障的表现形式和危害
变电站直流母线接地故障是指变电站直流电源中母线故障发生接地，比较常见的是出现直流正、负极母线接地故障。这种故障会导致母线电压过低，直流电源电压也会相应下降，导致设备无法正常工作，甚至可能导致设备损坏、事故等问题。
2023-04-24 16:14:25
风电变流器为什么要先对直流母线进行充电，有什么好处？
风电变流器在启动过程中先对直流母线进行充电是一项重要的操作步骤，这主要是为了保护系统中的敏感电子器件，确保系统的稳定运行，并优化整体的能源效率。
2024-04-30 16:31:14
如何通过直流母线的应用与其他直流负载直接进行能量交换
电源和负载，如何通过直流母线的应用与其他直流负载直接进行能量交换，从而提升能量利用效率，节能减排?能量云与大数据在微电网，尤其是智能微电网的应用中，负荷预测是很重要的一个环节。实验室里所做的模型或量化的...
乔伊斯e
2021-12-27 08:11:57
储能变流器PCS直流母线应用：永铭CW3/CW6系列液态牛角铝电解电容解决方案
储能变流器（PCS，PowerConversionSystem）是储能系统的核心功率变换单元。在PCS功率模块中，直流母线（DC-link）位置——位于IGBT模块与直流输入之间——承担着纹波电流
2026-04-18 16:47:57
英飞凌推出CoolSiC™肖特基二极管2000V，直流母线电压最高可达1500 VDC
如今，许多工业应用可以通过提高直流母线电压，在力求功率损耗最低的同时，向更高的功率水平过渡。为满足这一需求，全球功率系统和物联网领域的半导体领导者英飞凌科技股份公司（FSE代码：IFX/OTCQX
2024-10-25 08:04:45

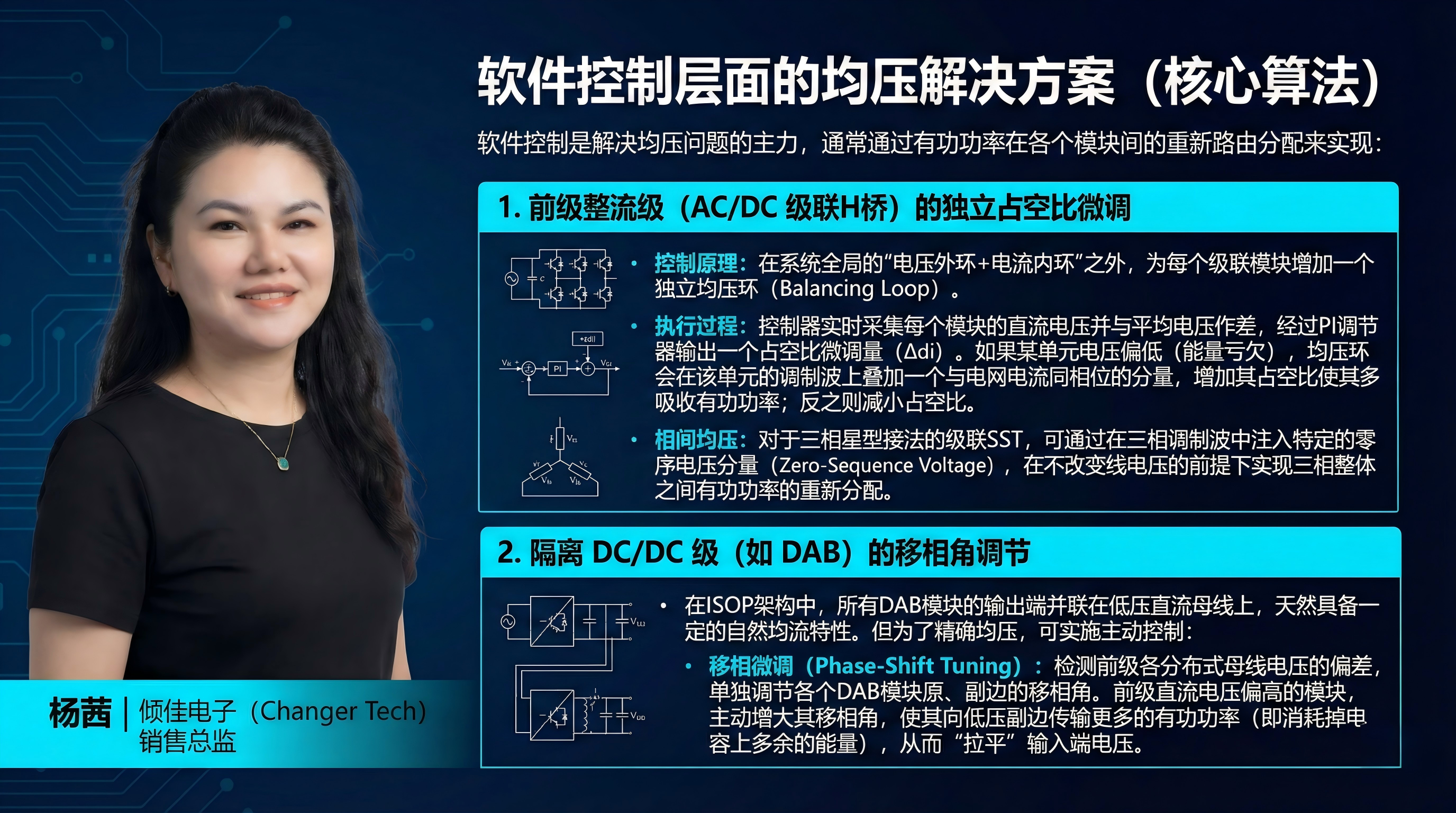

SST固态变压器级联架构下分布式直流母线电压均压问题的对策
在固态变压器（Solid State Transformer, SST）的级联架构中（通常为级联H桥 CHB + 双有源桥 DAB 构成的 输入串联输出并联 ISOP 结构），高压侧由多个模块串联接入电网，每个模块内部都拥有独立的分布式直流母线（DC-link）。
2026-02-24 16:16:28
电动汽车高压直流母线电容器的有源预充电电路设计方案
电动汽车 (EV) 通常配备大容量直流母线电容器 (CDC LINK)，以减小牵引逆变器输入端的电压纹波。当电动汽车启动时，预充电的目的是在车辆运行前安全地为 CDC LINK 充电。将 CDC LINK 充电至电池组电压 (VBATT) 可防止接触器端子产生电弧，长期来看这种电弧可能导致灾难性故障。
2025-11-27 14:19:22
浮思特 | 实现电动汽车牵引逆变器更智能的直流母线放电技术
在汽车逆变器中，高压直流母线电容的放电通常需要庞大昂贵的外部元件，这不仅显著推高了物料清单(BOM)成本(每个逆变器约4-6美元)，占用宝贵的PCB空间，更增加了设计复杂度——对于空间紧凑且成本敏感
2025-05-26 11:32:25
STEVAL-IHT008V1，评估板限制对直流母线电容器充电的浪涌电流，使其符合IEC 61000-3-3标准
STEVAL-IHT008V1，评估板限制对直流母线电容器充电的浪涌电流，使其符合IEC 61000-3-3标准。该浪涌电流基于整流桥的软启动过程，该过程通过与电源线串联的TRIAC实现，该电源线在
yangshuhantju
2019-09-19 08:50:19
高功率直流母线保护利器：PTVS20 - 015C - TH高电流TVS二极管
高功率直流母线保护利器：PTVS20 - 015C - TH高电流TVS二极管 在电子设备的设计中，浪涌保护是一个至关重要的环节，特别是在高功率直流母线应用中。今天，我们就来深入了解一款优秀的高电流
2025-12-23 16:35:09

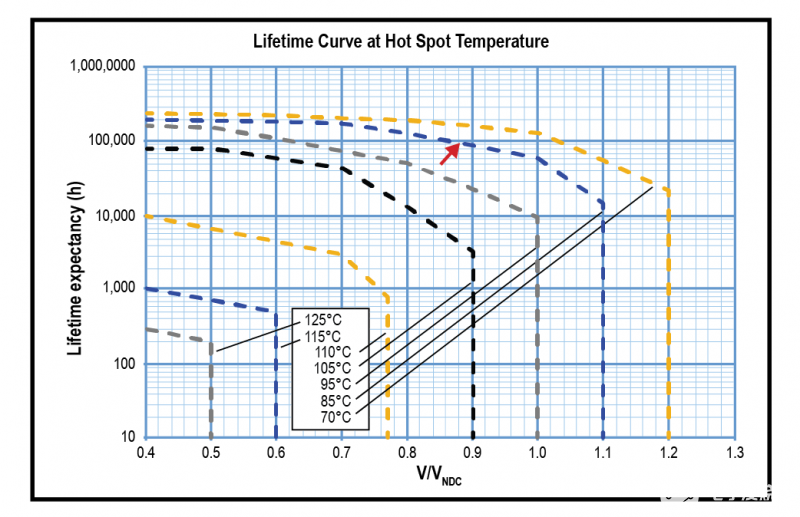

直流链路C4AK薄膜电容器技术在电动压缩机汽车应用中的应用
直流母线电容器，用于 直流滤波 和 能源斯托拉格e预计将在比以往更高的温度、更极端的条件下运行，使用寿命更长。汽车应用正在引领对更好性能的需求，但大多数现有的电源箱、直流母线薄膜技术都不适合这些应用，并且在这些恶劣的条件下举步维艰。
2023-02-16 09:46:18

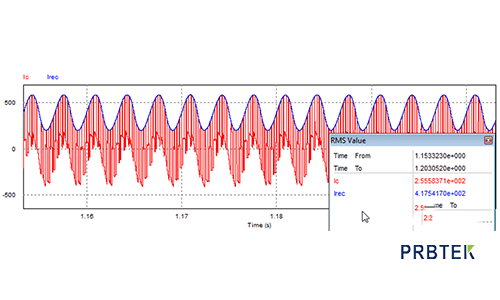

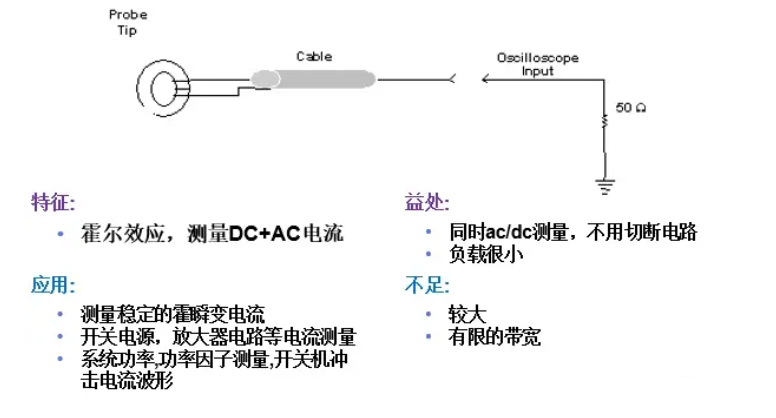

电流探头的定义、基本原理、应用
安装有直流电抗器的变频器中的直流母线电流是交流和直流叠加的电流，必须用交直流探头才能准确测量。如果用交流探头测量就不能测量出直流母线电流中的直流分量。
2024-03-21 16:14:53
电流探头的基本原理及罗氏线圈使用注意事项
2）安装有直流电抗器的变频器中的直流母线电流是交流和直流叠加的电流，必须用交直流探头才能准确测量。如果用交流探头测量就不能测量出直流母线电流中的直流分量。
2022-04-27 10:31:15

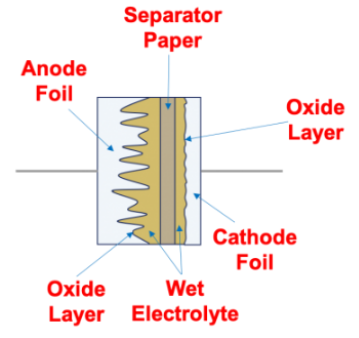

铝电解电容器简介
