分布式放大器原理

好的，分布式放大器（Distributed Amplifier）是一种独特的高频宽带放大器设计，其核心原理在于将多个晶体管的增益能力“分布”在传输线结构上，协同工作以突破传统放大器在增益-带宽积上的限制。

以下是其工作原理的关键点和分解：

核心思路：打破增益带宽积瓶颈
- 传统晶体管放大器（如共射、共源结构）在频率升高时，增益会下降（主要由晶体管自身的寄生电容和密勒效应导致）。这遵循 增益 x 带宽 ≈ 常数 的规律（增益带宽积）。
- 分布式放大器不依赖于单个晶体管提供主要增益，而是巧妙地将多个晶体管的电容 吸收成为人工传输线的一部分，并让多个晶体管的输出电流 在输出传输线上同相叠加 来获得增益。

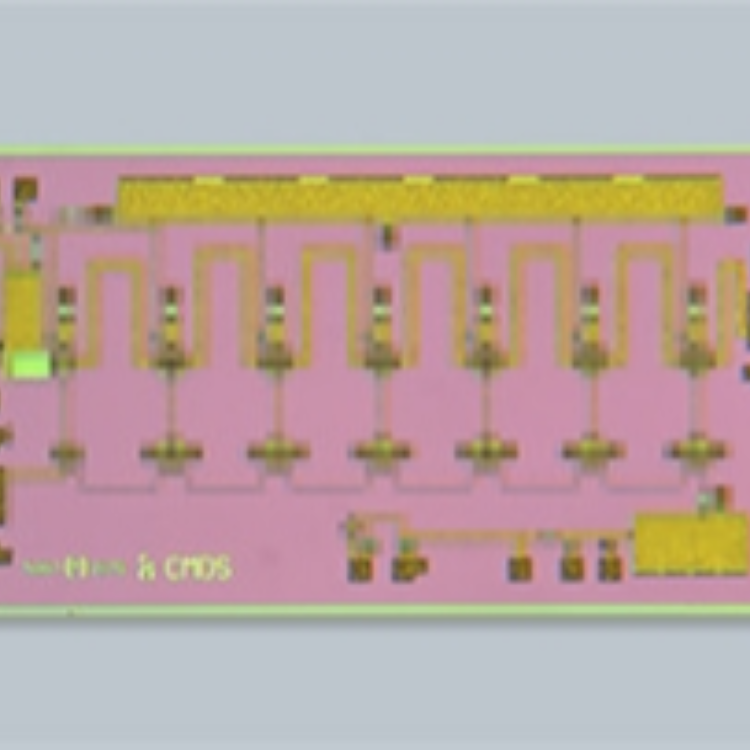

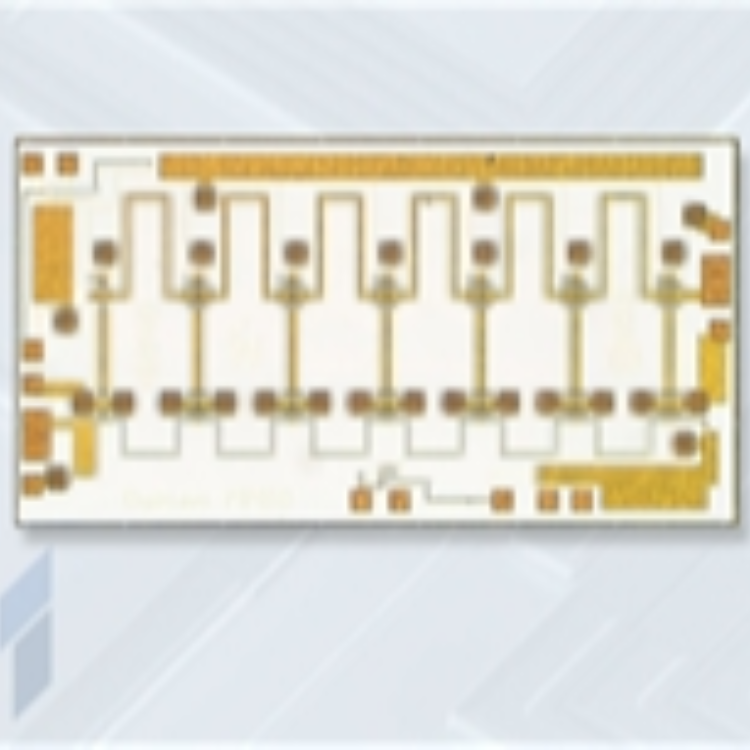

核心结构：输入与输出传输线
- 输入人工传输线： 在电路的输入端，由一系列电感 L_g (栅极电感)和晶体管的输入电容（栅源电容 C_gs 为主）依次连接，形成一条具有特定特征阻抗（如 50Ω）和截止频率的传输线。
- 输出人工传输线： 在电路的输出端，由一系列电感 L_d (漏极电感)和晶体管的输出电容（漏源电容 C_ds 为主）依次连接，形成另一条具有特定特征阻抗（通常设计成与输入传输线相同）的传输线。
- 晶体管： 多个相同的晶体管（通常是 GaAs MESFET, GaAs pHEMT, InP HEMT 或 CMOS FET）被并联连接。晶体管的栅极依次连接到输入传输线的各个抽头点，晶体管的漏极依次连接到输出传输线的各个抽头点。源极（或发射极）接地。
信号传播与增益叠加（关键步骤）
- 输入信号传播： 射频输入信号从输入传输线的起始端（靠近第一个晶体管）注入。这个信号沿着输入传输线传播。信号每经过一个输入传输线段，都会遇到一个连接到晶体管栅极的抽头点。
- 晶体管激励： 当信号波前到达某个晶体管的栅极抽头点时，会在该晶体管的栅极上产生电压，从而在该晶体管中产生相应的漏极电流 g_m * V_gs（g_m 是晶体管的跨导，V_gs 是栅极电压）。
- 电流注入输出线： 每个被激励的晶体管都会在其连接到输出传输线的漏极抽头点处，向输出传输线注入一个电流信号。
- 输出信号合成（同相叠加）： 关键在于输入和输出传输线上信号的相速度设计。
  - 设计目标：让输入信号波沿输入传输线传播的速度 与 每个晶体管产生的输出电流信号沿输出传输线传播的速度 相等。
  - 信号波沿输入线从第一个晶体管传播到第 N 个晶体管需要时间。
  - 同样，第一个晶体管产生的电流信号在输出线上传播到输出端（负载端）也需要时间。
  - 通过精确设计输入传输线上的延迟（主要由 L_g 和 C_gs 决定）和输出传输线上的延迟（主要由 L_d 和 C_ds 决定），确保当输入信号到达第 n 个晶体管栅极并产生电流时，这个电流信号与之前（第 1 到 n-1 个）晶体管产生的电流信号在输出传输线的末端（负载端）精确地同相到达。
- 叠加形成增益： 由于所有晶体管注入输出传输线的电流信号在负载端是同相的，它们在负载电阻上产生的电压 V_out 会叠加起来。因此，整个放大器的总电压增益 G_V 近似等于 单个晶体管的跨导 g_m、晶体管的数量 N 与输出传输线特征阻抗 Z_0 的一半 的乘积： G_V ≈ (N * g_m * Z_0) / 2 (假设输入输出传输线特征阻抗匹配，一般为 50Ω) 注意：这里除以 2 是因为信号从传输线两端进入（输入信号从输入线起点进入，输出在输出线终点取出），每个传输线终端需要匹配负载以吸收反向波。
关键优势
- 超高带宽： 将晶体管的寄生电容融入传输线结构，本质上避免了它们在传统电路中作为低频主导极点出现的问题。带宽取决于输入输出传输线的截止频率，可以通过使用更小的电感值或更先进的半导体工艺（减小 C_gs 和 C_ds）来扩展。带宽通常可以接近或超过单个晶体管的 f_T (截止频率)。
- 良好增益平坦度： 在设计的通带内，增益通常较为平坦。
- 良好的阻抗匹配： 输入和输出传输线通常设计为标准阻抗（50Ω），便于与外部电路连接，减少了高频设计中复杂的阻抗匹配网络。
- 良好稳定性： 由于分布式结构减少了晶体管之间的反馈路径，设计得当的分布式放大器通常比较稳定（不易自激）。
缺点与挑战
- 效率较低： 所有晶体管一直处于工作状态，消耗的直流功率较大。单个晶体管的输出电流只有一小部分能有效地同相叠加到负载上（部分能量被终端匹配负载吸收）。
- 电路尺寸较大： 需要多个晶体管和大量的片上电感（在 MMIC 中占用面积较大）。
- 增益限制： 增益与晶体管数量 N 成正比，但带宽最终会受到传输线截止频率的限制。增加 N 可以增加增益，但会降低带宽上限。同时，传输线的损耗也会随着晶体管数量增加而增大。
- 设计复杂度高： 需要精确模拟和优化传输线特性、相速度匹配、元件参数变化等。
- 噪声性能： 相对于低噪声放大器（LNA），其噪声系数通常不是最优（多个器件贡献噪声）。

总结:

分布式放大器巧妙地利用了传输线理论，让多个晶体管的输入电容成为人造输入传输线的一部分，输出电容成为人造输出传输线的一部分。通过精确设计两条传输线的特性，尤其是控制信号传播的相速度，确保所有晶体管被输入信号依次激励产生的输出电流在输出传输线的负载端完美地同相叠加，从而获得高增益。其核心突破在于将限制传统宽带放大器性能的晶体管寄生参数转化为了传输线的工作基础，实现了远超单管或传统级联放大器的增益带宽积。

这种设计在需要同时具备高增益、超宽频带（如多倍频程）和良好阻抗匹配的应用中至关重要，例如：光通信收发器、高速示波器前端、雷达系统、电子战接收机以及各种微波和毫米波测试仪器中。
