网络拓扑结构（Network Topology）指的是网络中设备（如计算机、服务器、路由器、交换机等）和通信链路（如网线、光纤、无线连接）的物理或逻辑排列方式。它定义了数据如何在网络中流动，是网络设计和分析的基础概念。
主要分为两大类：物理拓扑（设备与线缆的实际物理布局）和逻辑拓扑（数据在网络中传输的实际路径或信号流动方式）。两者有时一致，有时不同。
以下是常见的网络拓扑结构类型：
-
总线型拓扑
- 描述： 所有设备都连接到一条共享的主干电缆（总线）上。
- 工作原理： 数据沿总线向两端广播。目标设备接收数据，其他设备忽略。需要冲突检测机制（如CSMA/CD）。
- 优点： 结构简单，成本低（线缆用量少），初期安装容易。
- 缺点： 故障排查困难（总线故障导致全网瘫痪），性能随设备增加急剧下降（冲突增多），扩展性差。
- 典型应用： 早期的以太网（10Base2, 10Base5），现已被淘汰。
-
环形拓扑
- 描述： 设备通过点对点链路连接成一个闭环，数据沿环单向或双向流动。
- 工作原理： 数据按顺序从一个设备传递到下一个设备，直到到达目的地。通常需要令牌来控制发送权（如令牌环网）。
- 优点： 数据流动有序，冲突少，在设备数量固定时性能可预测。
- 缺点： 单点故障（一个设备或一段链路故障）可能导致整个环中断；添加或移除设备需中断网络；扩展性相对受限。
- 典型应用： 令牌环网（Token Ring）、FDDI（光纤分布式数据接口），现应用减少。
-
星型拓扑
- 描述： 所有设备都通过独立的链路连接到中央节点（通常是交换机或集线器）。
- 工作原理： 设备间通信必须通过中央节点进行转发。
- 优点： 结构简单，易于安装和维护；单个设备或链路故障只影响该设备，不会波及全网；易于添加或移除设备；故障容易定位。
- 缺点： 中央节点是单点故障源（若中央节点故障，全网瘫痪）；初期线缆成本可能较高（需要更多线缆）。
- 典型应用： 现代局域网（有线以太网）最主流的拓扑。集线器（HUB）构成物理星型逻辑总线型；交换机（Switch）构成物理星型逻辑星型（点对点）。
-
树形拓扑
- 描述： 类似于星型拓扑的扩展，呈现层次结构。多个星型网络通过主干线缆连接到根节点（通常是核心交换机或路由器）。
- 工作原理： 设备通信通常需要通过上层节点进行汇聚和转发。
- 优点： 易于扩展（通过添加分支）；便于故障隔离（分支故障不影响主干）；结构层次清晰，易于管理。
- 缺点： 对根节点的依赖性高（根节点故障影响大面积网络）；结构比星型复杂。
- 典型应用： 现代企业网、校园网的常见结构。结合了星型和总线型的特点。
-
网状拓扑
- 描述： 设备之间有多条路径直接互联。可分为：
- 全网状拓扑： 每个设备都与其他所有设备直接相连。
- 部分网状拓扑： 部分设备之间有多条连接，但不是所有设备都相互直连（更常见）。
- 工作原理： 数据可以选择多条路径传输。
- 优点： 极高的可靠性和冗余性（单条路径故障不影响通信）；负载均衡能力强（可选择最优路径）；性能通常较好。
- 缺点： 成本非常高（线缆、端口消耗巨大）；结构极其复杂，配置、管理和维护困难。
- 典型应用： 广域网（WAN）的核心骨干网、对可靠性要求极高的关键网络（如军事网络）、互联网核心基础设施。数据中心内部也常采用部分网状。
- 描述： 设备之间有多条路径直接互联。可分为：
-
混合型拓扑
- 描述： 由两种或多种基本拓扑结构组合而成。
- 优点： 结合了不同拓扑的优点，以满足特定的网络需求和限制；灵活性强。
- 缺点： 设计和管理相对复杂。
- 典型应用： 实际网络中最常见的形态。例如：树形（星型+总线型）+ 关键部分的网状冗余。
-
无线拓扑
- 描述： 无线设备通过无线电波连接。主要有两种模式：
- 基础架构模式： 设备（如笔记本电脑、手机）连接到无线接入点（AP），AP通常通过有线连接到网络（如交换机）。本质上是一个星型拓扑（AP是中心节点）。
- Ad-Hoc模式： 设备之间直接互联，不依赖AP。形成一个临时的点对点或网状连接（逻辑上可能是总线型）。
- 描述： 无线设备通过无线电波连接。主要有两种模式：
选择拓扑结构时考虑的因素：
- 成本： 设备、线缆、安装、维护费用。
- 可靠性： 对故障的容忍度，冗余需求。
- 可扩展性： 未来增加设备或扩展规模的难易程度。
- 性能： 带宽、延迟、吞吐量要求。
- 管理难度： 配置、监控、故障排查的复杂度。
- 物理环境： 建筑物的布局、距离限制等。
- 应用需求： 网络承载的业务类型（如VoIP、视频会议需低延迟高可靠）。
简单总结：
- 小型、简单、成本敏感：总线型（老旧）、星型（现代首选）。
- 企业网、校园网：树形（星型扩展）。
- 高可靠性核心网：部分或全网状。
- 无线网络：星型（基础架构模式为主）。
- 现实世界：混合型。
理解网络拓扑结构是网络规划、设计、故障排除和优化的重要基础。
网络拓扑结构的隐患和网络硬件的安全缺陷属于
网络拓扑结构的隐患和网络硬件的安全缺陷是当前网络安全领域中的重要问题。随着互联网的不断发展和普及，网络拓扑结构和网络硬件的安全问题日益凸显。本文将详细分析网络拓扑结构的隐患，以及网络硬件的安全缺陷
2024-01-31 14:54:35
网络拓扑结构有哪几种类型 网络拓扑结构优缺点
网络拓扑结构是指网络中各个节点（计算机、路由器等）之间的连接方式。根据节点之间的连接方式不同，网络拓扑结构可以分为以下几种类型： 星型拓扑结构： 星型拓扑结构以一个中心节点为核心，其他所有节点都与
2024-01-30 10:04:10
网络拓扑结构有哪几种类型 网络拓扑结构的优缺点
网络拓扑结构是指计算机网络中节点与连接线之间的总体布局形式。根据节点与连接线的布局形式，网络拓扑结构可以分为以下几种类型： 星型拓扑：星型拓扑是以一个中心节点为核心，其他所有节点都直接连接到中心节点
2024-02-04 10:22:33
网络拓扑结构哪三种
网络拓扑结构哪三种 一、网络拓扑的定义网络拓扑是网络的形状或网络的物理连通性。网络拓扑是指通过传输介质互连的各种设备的物理布局，即网络中的计算机和其他设备如何连接。拓扑图显示了网络服务器和工作站
2023-03-07 13:45:15
网络拓扑结构的作用是什么，它有哪些类型
网络拓扑结构就是指用传输媒体把计算机等各种设备互相连接起来的物理布局，是指互连过程中构成的几何形状，它能表示出网络服务器、工作站的网络配置和互相之间的连接。
2019-12-19 10:55:54
从星型到网状：多种网络拓扑结构的优缺点及应用
网络拓扑作为网络设计的基础，对于网络的性能、可靠性和扩展性起着重要作用。不同的网络拓扑结构类型各有其特点和适用场景。在选择网络拓扑结构时，需要根据网络规模、性能需求、可靠性要求以及成本等因素进行综合考虑。
2024-06-26 15:19:46
网络拓扑结构有几种?各有什么优缺点?
网络拓扑结构是指在计算机网络中，节点和连接线之间的物理布局方式，它决定了数据在网络中的流动方式。现代计算机网络主要有以下几种常见的拓扑结构，分别是总线型、星型、环型、树型和网状型。每种拓扑结构都有其
2024-01-17 11:14:23
恒讯科技分析：如何根据企业规模选择合适的网络拓扑结构？
根据企业规模选择合适的网络拓扑结构时，需要考虑以下几个关键因素： 1、企业规模小型企业通常适合使用星型拓扑，因为它易于管理和扩展，成本较低。对于需要高可靠性和冗余的场景，如大型企业网络，网状拓扑可能
2024-10-21 17:01:03
什么是计算机网络的拓扑结构?主要的拓扑结构有哪些?
计算机网络的拓扑结构是指计算机网络中各个节点（包括计算机、服务器、路由器等）之间连接的方式和形式。拓扑结构可以影响到网络的性能、可靠性和扩展性。在计算机网络中，常见的拓扑结构有总线型、星型、环型、树
2024-01-31 10:40:02

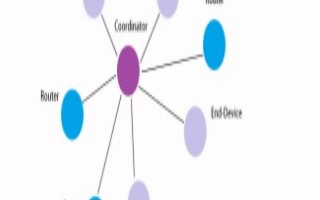

ZigBee网络拓扑结构及典型应用
ZigBee 协调器（英文名：ZigBeeCoordinate ，通常简写为：ZC）。协调器在ZigBee网络中，有且只能有一个协调器，它在网络中起了网络搭建和网络维护的功能。是整个网络的中心枢纽。是等级最高的父节点。
2021-04-29 11:06:40
FF总线系统网络拓扑结构的应用有哪些
拓扑结构就是不同FF设备之间怎样连接的问题。FOUNDATION®Fieldbus总线支持多种拓扑结构。实际使用时，多数情况下采用鸡脚型拓扑结构。
2020-12-18 10:58:10
主流的数据中心网络结构介绍
作为数据中心部署工程师，首先要熟悉各种网络的拓扑结构，将适合自己网络的拓扑结构罗列出来，再一一筛选。那么主流的数据中心网络结构有哪些呢？
2020-06-01 14:55:51
计算机网络的拓扑结构
总线型拓扑是一种基于多点连接的拓扑结构，是将网络中的所有的设备通过相应的硬件接口直接连接在共同的传输介质上。总线拓扑结构使用一条所有PC都可访问的公共通道，每台PC只要连一条线缆即可。
2019-08-08 16:18:57
什么是无线传感器网络的拓扑结构？有哪些应用？
无线传感器网络是由散布在工作区域中大量的体积小、成本低、具有无线通信、传感和数据处理能力的传感器节点组成的。每个节点可能具有不同的感知形态，例如声纳、震动波、红外线等，节点却可以完成对目标信息的采集
淡然处事
2019-09-30 07:20:16
网络规划设计中，最常见的几种网络拓扑结构
单核心网络是指在整个网络环境中，只有一台核心交换机。这种拓扑适用于网络规模不太大，对网络依赖程度不高的企业。由于核心设备的价格比较贵，比如CISCO设备，所以大部分企业使用的是单核心的网络拓扑设计。
2023-04-09 10:30:38
关于无线网络拓扑结构的简单分析
拓扑一词源自几何学，原意是指研究几何图形或空间在连续改变形状后还能保持不变的一些性质的一个学科。它只考虑物体间的位置关系而不考虑它们的形状和大小。而我们耳熟能详的网络拓扑，则描述的是网络中不同节点
2020-11-24 15:50:39
网络规划常见的2种网络拓扑结构介绍
核心交换机是整个网络的中心节点，所以对核心交换机的要求非常高。同时配备2台核心交换机作为整个网络的核心交换节点，完全避免了单点故障对整个网络的影响，从而提高了网络的安全和稳定性。
2023-03-07 10:24:27
什么是通信网络，常见网络拓扑结构解析
我们周围无时无刻不存在一张网，如电话网、电报网、电视网、计算机网络等；即使我们身体内部也存在许许多多的网络系统，如神经系统、消化系统等。最为典型的代表即计算机网络，它是计算机技术与通信技术两个领域的结合。
2022-11-28 15:29:30

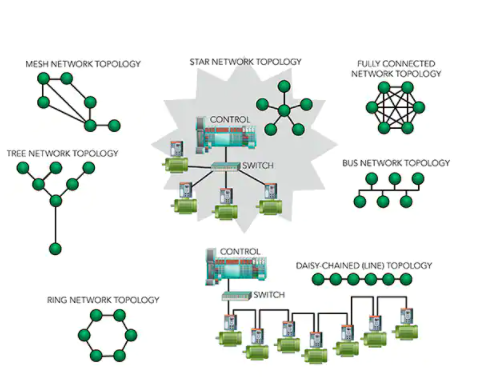

工业自动化中常见的几种网络拓扑结构
