体声波滤波器（Bulk Acoustic Wave Filter，简称BAW滤波器）是一种利用压电材料产生的体声波进行信号处理的电子元件，主要用于射频（RF）通信系统中对特定频率信号进行选择性的滤波。其核心工作原理是通过声学共振实现对电信号的频率筛选。
核心结构与工作原理
-
基本结构：
- 由叉指电极（IDT） 和夹在中间的压电薄膜（如氮化铝、氧化锌）构成，通常上下有声学反射层（布拉格反射镜或空腔）。
- 当电极施加交变电压时，压电薄膜产生体声波振动（纵向或剪切波），形成谐振腔。
-
谐振机制：
- 声波在压电薄膜内垂直传播（与表面声波SAW的横向传播不同），通过薄膜厚度和材料特性决定谐振频率（公式：( f \propto \frac{v}{2d} )，其中 ( v ) 为声速，( d ) 为膜厚）。
- 上下反射层将声波限制在薄膜内，形成高Q值谐振。
关键特点
-
高频性能优异：
工作频率范围通常为 1.5 GHz～10 GHz，尤其适合 5G/6G高频段（如n77/n79） 和 Wi-Fi 6E/7 等场景。 -
高Q值与低损耗：
Q值（品质因数）可达 1000以上，插入损耗<2 dB，远优于传统LC滤波器。 -
功率容量大：
体声波在薄膜内传播，能量更集中，可承受更高功率（如基站应用）。 -
温度稳定性好：
频率温漂系数（TCF）低（10–30 ppm/℃），优于SAW滤波器。 -
微型化优势：
芯片尺寸小（可达 1×1 mm²），易于集成到射频前端模组（RFFE）。
与SAW滤波器的区别
| 特性 | BAW滤波器 | SAW滤波器 |
|---|---|---|
| 声波类型 | 体声波（纵向/剪切） | 表面声波（瑞利波） |
| 频率范围 | 1.5–10 GHz | 0.1–2.5 GHz |
| Q值 | 高（>1000） | 中等（~100） |
| 功率容量 | 高（＞30 dBm） | 较低（＜25 dBm） |
| 温度稳定性 | 优（TCF ≈10–30 ppm/℃） | 较差（TCF ≈-50 ppm/℃） |
应用场景
-
移动通信：
- 5G/6G手机射频前端（FEM）中的频段滤波器（Band n77/n79）。
- 解决高频段信号干扰（如Wi-Fi与5G共存）。
-
无线连接：
- Wi-Fi 6/7路由器的 5.5–7.125 GHz频段滤波。
- 蓝牙/BLE的带通滤波。
-
基础设施：
基站微波滤波器（高功率、低损耗需求）。 -
卫星通信：
Ka/Ku波段信号处理（高频、低噪声特性）。
制造工艺核心
- 薄膜沉积：溅射/气相沉积压电层（如AlN）。
- 微加工技术：
- FBAR型：硅背面刻蚀形成空腔谐振腔。
- SMR型：沉积布拉格反射层（SiO₂/W交替堆叠）。
- 光刻工艺：纳米级电极图形化（精度<100 nm）。
产业链与厂商
- 国际巨头：博通（Broadcom AVAGO）、Qorvo、Skyworks。
- 国内突破：诺思微系统、天津诺思、汉天下（中芯国际代工）。
- 技术趋势：硅基BAW-on-Si（与CMOS工艺兼容）。
未来挑战
- 成本控制：晶圆级封装（WLP）和复杂工艺推高成本。
- 高频极限：10 GHz以上声波散射损耗增加，需新材料（如钪掺杂AlN）。
- 集成度：与CMOS RFIC的异质集成技术研发。
✅ 总结：BAW滤波器凭借高频、低损、高Q值特性，已成为5G射频前端的核心器件，在解决毫米波通信干扰和提升能效中不可替代。随着国产供应链突破（如华为自研BAW），其在高频通信领域的渗透率将持续提升。
薄膜体声波滤波器原理与结构
开始着手研究基于新材料、新结构的滤波器。薄膜体声波谐振器(FBAR)是一种全新的射频滤波器[2]。FBAR器件尺寸远小于传统的基于电磁波的介质滤波器，其工作频率更高，且拥有更好的带外抑制性能和更低
dolove
2019-06-21 06:55:09
芯和半导体高频段体声波滤波器推出，预计第三季度进入量产和供货
晶圆级加工与封装工艺技术，芯和半导体的首款自主设计和开发的高频段体声波滤波器产品正式发布，并已向本土无线终端客户送样，进入系统客户的验证和测试阶段，预计第三季度进入批量生产和供货。
2020-04-30 14:43:10
5G射频滤波器技术原理
射频滤波器可分为表声波滤波器和体声波滤波器，其中表声波滤波器细分为SAW滤波器、TC-SAW、I.H.P-SAW（IncredibleHighPerformanceSAW）等。体声波滤波器细分
2024-12-26 15:34:59

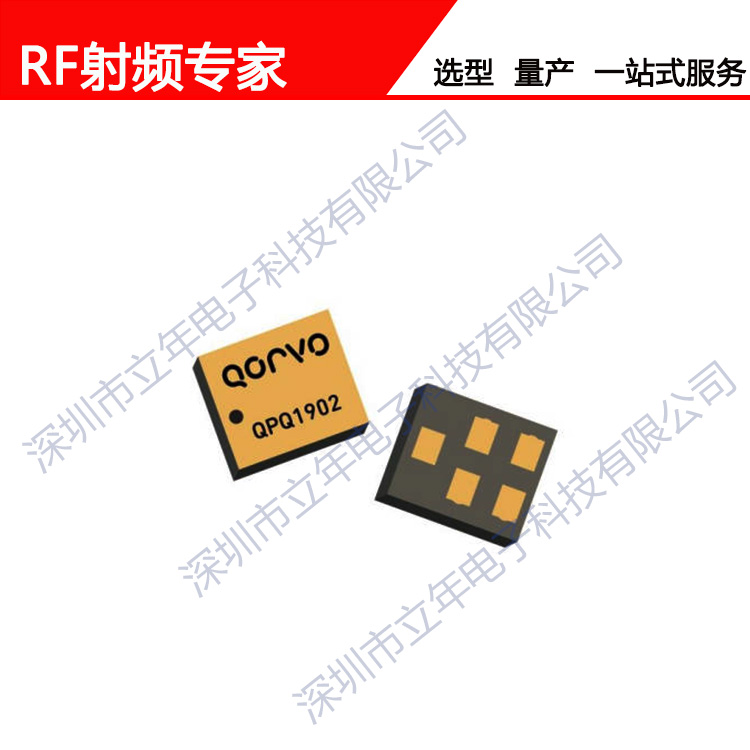

QPQ1902 体声波滤波器
2023-05-16 14:33:29
5G射频滤波器技术原理
射频滤波器可分为表声波滤波器和体声波滤波器，其中表声波滤波器细分为 SAW 滤波器、TC-SAW、I.H.P-SAW（Incredible High Performance SAW）等。体声波滤波器
2022-12-26 14:48:27

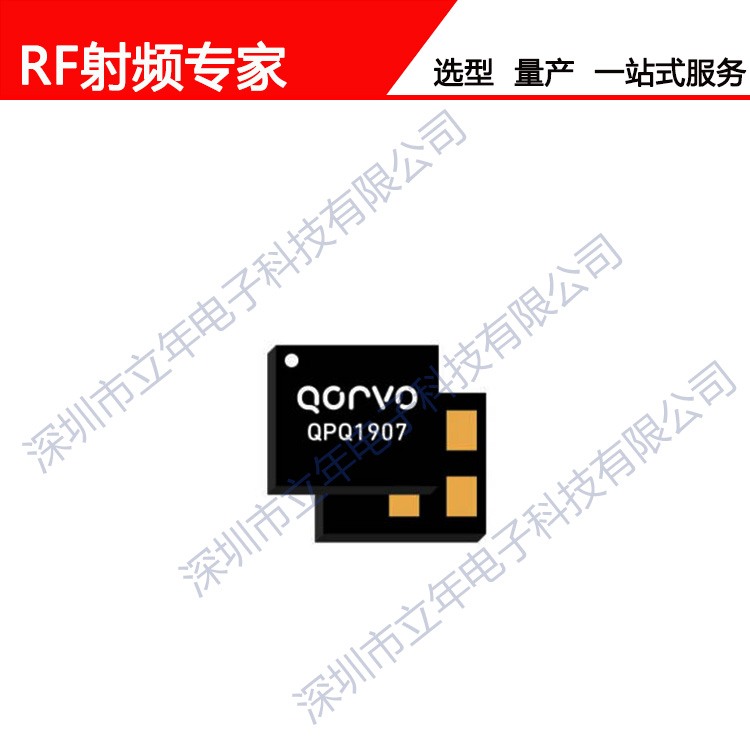

QPQ1907 长期演进共存体声波滤波器
2023-05-16 16:25:06
高通正式推出了ultraSAW滤波器
滤波器是射频前端的核心组件，主要用于将手机发射和接收的无线电信号从不同频段中分离出来。滤波器包括声表面滤波器(SAW)、体声波滤波器(BAW)、MEMS滤波器和IPD等，其中SAW和BAW是应用最为广泛的滤波器种类。
2020-02-19 11:39:01
采用CMOS工艺实现高性能射频体声波滤波器BAW
过去几年中，随着射频集成电路技术和系统结构的发展，移动电话中射频部分的很多分立器件已被替换。最为明显的就是接收机中分立的低噪声放大器（LNA）和中频（IF）滤波器已经被集成到射频集成电路中。可以预期
我是卖报的小男孩
2019-06-21 08:02:22
简单介绍不同类型滤波器的优缺点
滤波器种类繁多，按实现方式可以分为：LC滤波器、腔体滤波器、声表面波/体声波滤波器、螺旋滤波器、介质滤波器、高温超导滤波器、平面结构滤波器。下面我们简单介绍不同类型滤波器的优缺点。
2023-11-14 09:39:41

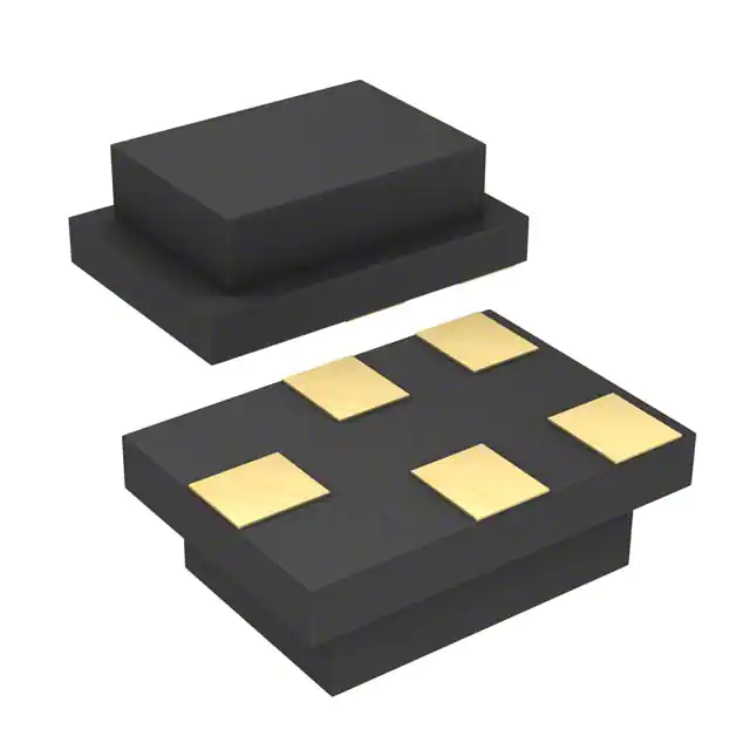

QPQ1040QTR13 一款高性能、高功率体声波滤波器
2023-12-07 16:33:47
汉天下荣获2024半导体投资年会年度技术突破奖
作为国内首批全面掌握`体声波滤波器量产技术`的射频前端芯片及模组生产商，汉天下成立于2015年，拥有一支具备国际顶级学府背景的研发团队。他们致力于改变高端体声波滤波器芯片对外依赖的局面，具有自主生产能力。
2023-12-18 15:09:37
浅谈射频前端与无线通信技术
根据制造工艺的不同，滤波器可以分为声表面波滤波器（SAW）与体声波滤波器（BAW），其中SAW滤波器制作工艺较为简单，技术难度较低，性价比较高，适合低频及接收端滤波；而BAW滤波器性能优秀，更适用于高频滤波，同时也有着技术壁垒较高、工艺复杂且价格昂贵的特点。
2023-07-01 09:39:00
开元通信发布Sili-BAW Pro新一代体声波滤波器产品系列
随着无线网络向更高频率的扩展，大带宽、高抑制、高频率的滤波器成为解决共存挑战的关键。开元通信依托先进制程开发出Wi-Fi 5G各频段小封装系列产品，样品实测性能符合客户需求，达到国际顶尖水平，同时n77/79、Wi-Fi 6E等产品也根据客制要求开发中。
2023-04-04 11:39:14
九年纠纷终和解，国产BAW滤波器发展势不可挡
了帷幕。与此同时，国内BAW市场发展的脚步并未停歇，伴随着诺思与博通的和解，为国产BAW的发展加上了一个助推器。 打破国内BAW 滤波器空白，但被压制了9 年 BAW（Bulk Acoustic Wave，体声波）滤波器，是射频前端模块中的关键组件之一。并
2024-07-18 00:32:00
QPQ1298高性能BAW滤波器
2024-02-26 19:59:01

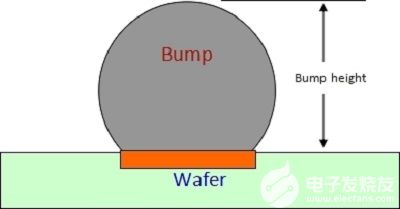

晶圆级封装Bump制造工艺关键点解析
的趋势下，国内射频巨头在布局和生产滤波器。声学滤波器可分为声表面滤波器和体声波滤波器，其中声表面滤波器可根据适用的频率细分为SAW、TC-SAW和IHP-SAW。体声波滤波器适用于较高的频段，可细分
2023-01-13 09:51:48
详解SAW滤波器的发展过程
基站；移动端滤波器对低成本、小体积更敏感，主要为声学滤波器，包括SAW(Surface Acoustic Wave，声表面波)滤波器和BAW（Bulk Acoustic Wave，体声波）滤波器，主要用于手机、笔记本及物联网等移动终端。
2024-11-06 18:15:55
金航标kinghelm双工器滤波器市场份额达87%
金航标kinghelm电子技术顾问张武军介绍，滤波器是手机射频前端模块中的重要器件，主要分为声表面波滤波器（Surface Acoustic Wave，SAW）和体声波滤波器（Bulk
2023-08-09 09:15:58
宙讯科技推出新一代温度补偿型BAW滤波器技术
无线通信中常用的声学滤波器可分为声表面波滤波器（SAW）和体声波滤波器（BAW）。传统的基于LiTaO3衬底的SAW滤波器温漂系数在-40 ppm/℃左右，而温度补偿型的TC-SAW或TF-SAW
2023-08-29 09:25:43
滤波器基础知识
；二、按实现方式可以分为：LC滤波器、声表面波/体声波滤波器、螺旋滤波器、介质滤波器、腔体滤波器、高温c导滤波器、平面结构滤波器。三、按不同的频率响应函数可以分为：切比雪夫、广义切比雪夫、巴特沃斯
luxky天依
2022-11-01 17:20:56
年出货超3亿颗！华润微代工的国产BAW滤波器出货量遥遥领先
电子发烧友网综合报道 BAW 滤波器（Bulk Acoustic Wave Filter，体声波滤波器）是射频前端领域的核心器件之一，在无线通信技术中扮演着至关重要的角色。其核心原理基于压电材料
2025-06-29 22:23:05

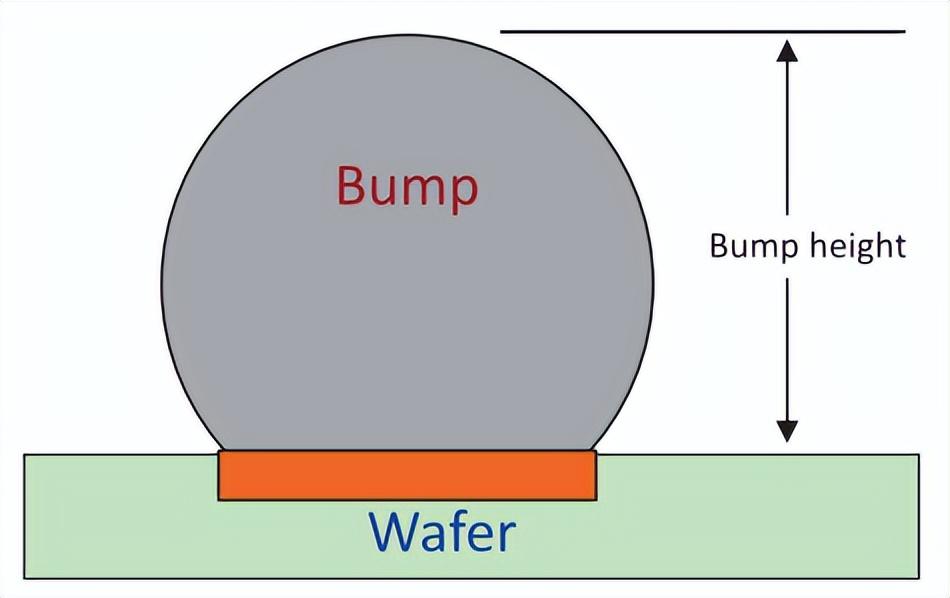

晶圆级封装Bump制造工艺关键点解析
