移相电路

分享:

好的,我们来详细解释一下移相电路

顾名思义,移相电路是一种用于改变正弦交流信号(或信号中的特定频率分量)相位的电子电路。它通过引入可控的相位差(或称相移),使输出信号相对于输入信号在时间上提前或滞后,而不改变信号的幅度(理想情况下)或形状(对于单一频率的正弦波)。

以下是关键概念和详细说明:

  1. 核心目的:相位控制

    • 相位差 (Phase Difference/Phase Shift): 描述两个或多个具有相同频率的正弦波在时间轴上的相对位置差异。通常用度数(°)或弧度(rad)表示。例如,一个信号滞后(lag)另一个信号 90°,或者超前(lead)另一个信号 45°。
    • 移相: 移相电路的工作就是可控地改变输入信号与其自身输出之间的相位差(Φ)。
  2. 基本原理:利用阻抗的频率依赖性 绝大多数移相电路依赖于电阻 (R)电容 (C)电感 (L) 这些元件的组合。关键点在于:

    • 电容: 其容抗 (Xc = 1/(2πfC)) 随频率 f 增加而减小。流过电容的电流超前其两端电压 90°。
    • 电感: 其感抗 (Xl = 2πfL) 随频率 f 增加而增大。流过电感的电流滞后其两端电压 90°。
    • 电阻: 阻值通常恒定(或变化不大),其两端电压与流过的电流始终 同相(0°相位差)
    • 将 R、L、C 元件以特定方式(如串联、并联或其组合)连接后,它们构成的网络的输出电压和输入电压之间就会产生相位差,且该相位差随频率变化。
  3. 常见类型

    • 无源移相电路(仅使用 R、L、C):

      • RC 移相电路: 最常见的一种。
        • 超前移相电路: (电容串联输入,电阻接地)。输出电压取自电阻两端,输出信号相位超前输入信号相位(0° 到 90° 之间)。相位差取决于 R、C 和频率 f。
        • 滞后移相电路: (电阻串联输入,电容接地)。输出电压取自电容两端,输出信号相位滞后输入信号相位(0° 到 -90° 之间)。相位差取决于 R、C 和频率 f。
        • RC 桥式移相电路: 例如维恩桥(Wien Bridge)的一部分,能提供连续可调(通过改变电阻或电容)的相移。通常是结合了超前和滞后电路。
      • RL 移相电路: 原理类似 RC 电路。
        • 输出电压取自电感:输出相位超前输入(0° 到 90° 之间)。
        • 输出电压取自电阻:输出相位滞后输入(0° 到 -90° 之间)。
      • LC 移相电路: 常用于谐振网络,在高频或特定频率点提供显著的相移。在谐振频率点,串联或并联 LC 电路可以产生 -180° 到 +180° 的相移(具体取决于电路结构)。
    • 有源移相电路(包含晶体管、运放等有源器件):

      • 运放积分器: 其输出信号相位恒滞后输入信号 90°(在积分器带宽范围内),幅度随频率增加而衰减。
      • 运放微分器: 其输出信号相位恒超前输入信号 90°(在微分器带宽范围内),幅度随频率增加而增大。

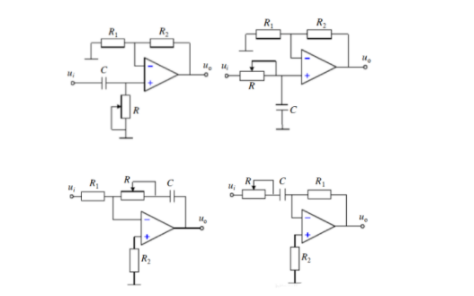

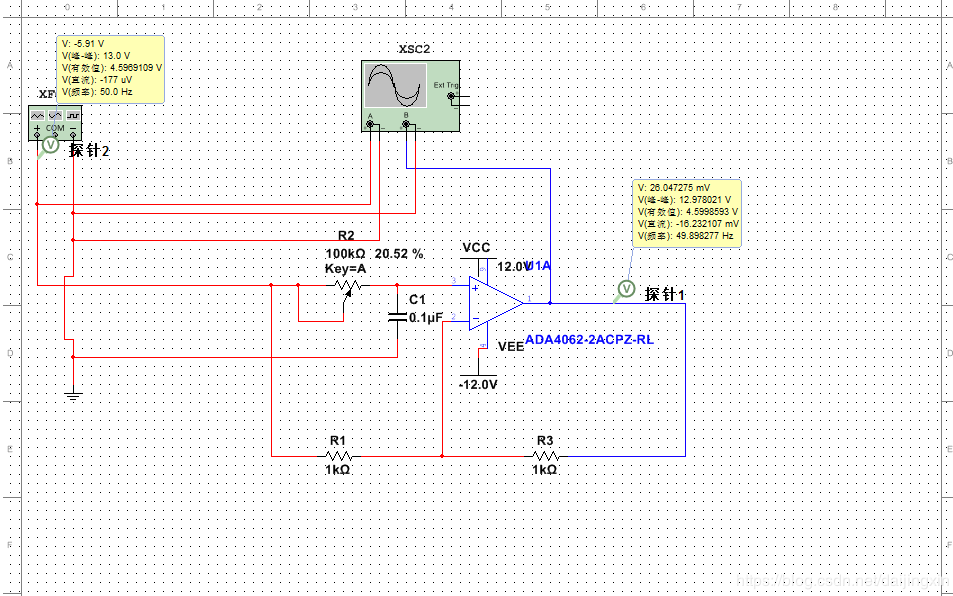

      • 全通滤波器: 特殊设计的有源(有时也可无源)电路。关键特点是在特定频率范围内具有恒定的幅度响应(不衰减),但提供随频率变化的可调相位响应(通常能覆盖 0° 到 360°)。非常适合需要保持信号幅度不变的移相应用。
  4. 关键特性

    • 相移量: 电路提供的相位差的度数或弧度。对于 RC/RL 电路,取决于元件值和工作频率:Φ = arctan(X / R),其中 X 是容抗或感抗。对于有源电路(如全通滤波器),设计决定了相移与频率的关系。
    • 线性度: 相位变化与频率(或控制电压/电流)的关系是否线性?全通滤波器通常设计成近似线性相移。
    • 幅度响应: 输出信号的幅度是否随频率或相移量改变?无源 RC/RL 电路的幅度响应通常不平坦,会随频率衰减。全通滤波器的幅度响应在理论上是平坦的。积分/微分器的幅度明显随频率变化。
    • 带宽: 电路能有效工作的频率范围。
    • 精度: 实际相位与设计/预期相位的接近程度,受元件精度、寄生参数、温度漂移等影响。
  5. 重要应用 移相电路在电子系统中无处不在,例如:

    • 振荡器: 为建立持续振荡的正反馈回路提供必要的总相移(通常是 360° 或 0° 的整数倍)。维恩桥振荡器、RC 相移振荡器都是典型例子。
    • 相位调制和解调: 在通信(如 PSK)中改变载波相位来携带信息。

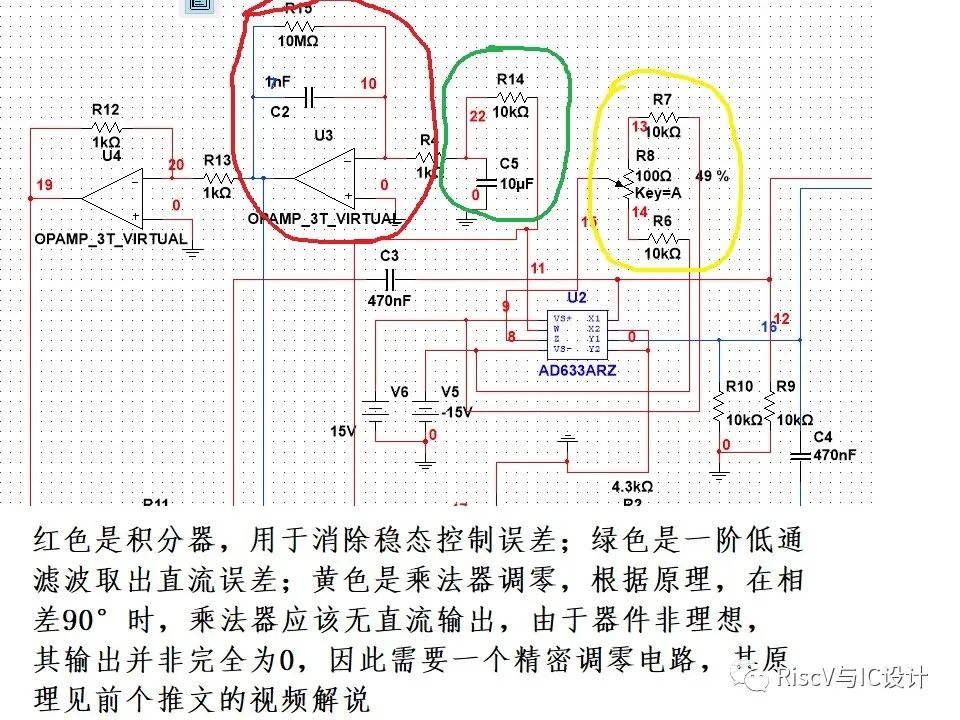

    • IQ调制与解调: 产生或分离具有精确 90° 相位差(正交)的两个载波信号(I 和 Q 通道)。
    • 信号延迟仿真: 在特定频率下,相位差等效于时间延迟(Time Delay = Φ / (360° * f))。
    • 频率补偿: 稳定反馈系统(如电源、放大器),避免振荡。
    • 电子束扫描(旧电视): 用于 CRT 显示器的偏转系统。
    • 传感器信号调理: 某些传感器(如磁传感器)的输出需要相敏检测。
    • 测量仪器: 相位计、网络分析仪中都需要精确控制或测量相位。
    • 主动噪声控制/降噪耳机: 产生与噪声源信号相位相反(相差 180°)的信号来抵消噪声。

总结来说:

移相电路是一种通过电阻 (R)、电容 (C)、电感 (L) 以及有源器件(运放等)的巧妙组合,精确地改变正弦交流信号相位(而非幅度)的电路。根据所需相移量、频率范围、幅度平坦度、是否可调等要求,可选择不同类型的无源(RC、RL、桥式)或有源(积分器、微分器、全通滤波器)移相电路。它在振荡器、通信系统、控制系统和各种电子测量仪器中扮演着至关重要的角色。

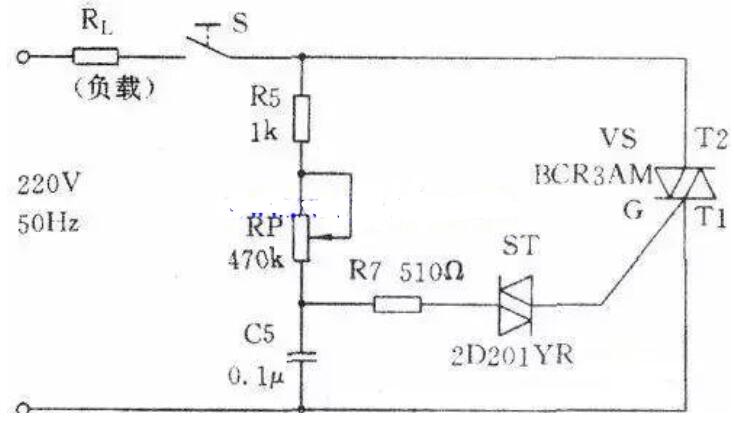

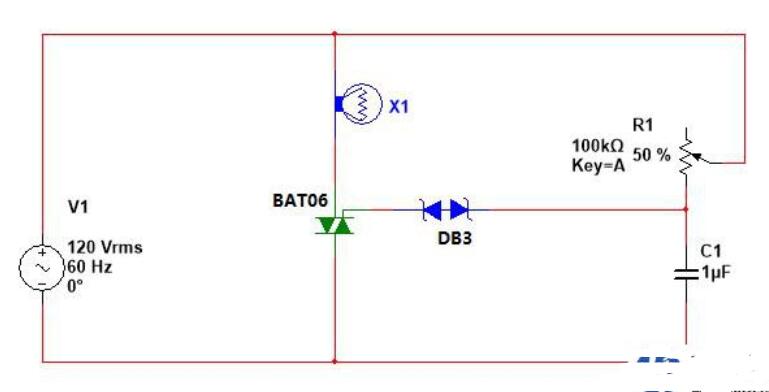

三、可调角度电路

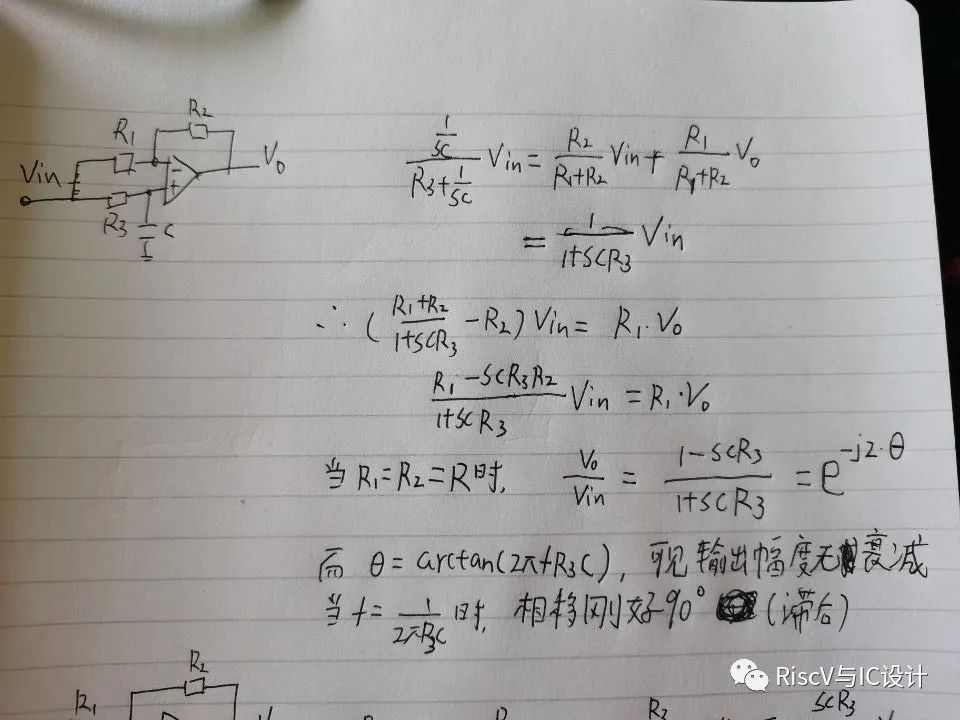

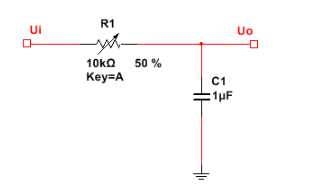

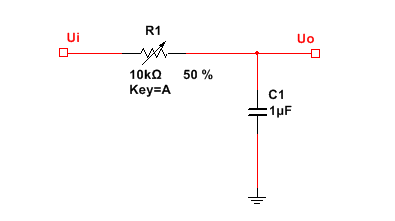

一、普通RC电路 电路的基础是RC电路。如下图1: 图1 RC电路 传递函数是:H(jw)=1/(jwRC+1),相移为:-arctan(wRC),范围为:0-90度 二、改进型
