好的，我们来详细解释一下全桥整流电路。
什么是全桥整流电路？
全桥整流电路，也常称为桥式整流电路，是最常用、效率较高的将交流电转换为直流电的整流电路类型之一。
它的核心特点是：
- 使用四个二极管： 这是它与半波整流（一个二极管）和全波中心抽头整流（两个二极管但需要特殊变压器）最显著的不同。
- 无需变压器中心抽头： 它只需要一个普通的变压器次级绕组（或者直接处理市电，但不推荐非隔离设计），简化了变压器设计。
- 全波整流： 无论输入交流电是正半周还是负半周，它都能工作并输出直流脉冲，充分利用了输入交流电的能量，效率比半波整流高很多。
- 桥式结构： 四个二极管连接成一个特殊的“桥”状结构。

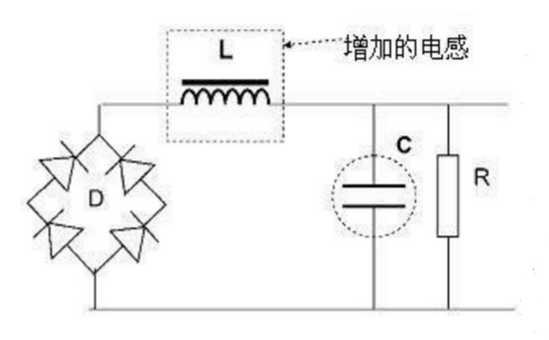

电路组成与符号
- 输入： 通常连接到交流电源（如变压器的次级绕组）的两个端点（
AC1和AC2）。 - 核心元件：
- 四只整流二极管：通常标记为
D1,D2,D3,D4。它们的连接顺序非常关键。D1和D2的阳极连接在一起（这点非常关键）。D3和D4的阴极连接在一起（这点非常关键）。- 然后
D1的阴极连接到D3的阳极。 D2的阴极连接到D4的阳极。- 两个交流输入端（
AC1和AC2）则分别连接到D1和D2的阳极连接点（节点A）和D3与D4的阴极连接点（节点B）。（或者反过来接也可以）。
- 四只整流二极管：通常标记为
- 输出： 两个输出端，
DC+和DC-。DC+连接到D1和D2的阴极连接点（节点C），DC-连接到D3和D4的阳极连接点（节点D）。
为了方便，这四个二极管通常被封装在一个模块里，称为“整流桥堆”。
工作原理 (假设理想二极管)
理解全桥的关键在于看交流输入的正半周和负半周期间，电流如何通过不同的二极管流向负载。
-
当输入交流电为正半周时 (AC1 正，AC2 负)：
- 节点A (D1/D2 阳极) 为正（来自 AC1）。
- 节点B (D3/D4 阴极) 为负（来自 AC2）。
- 电流路径：
AC1 (+)->A点->D1(此时 D1 正向导通) ->C点(DC+) -> 负载电阻R_L->D点(DC-) ->D4(此时 D4 正向导通) ->B点->AC2 (-)
- 导通二极管：
D1和D4。 - 输出极性：
C点(DC+) 为高电位，D点(DC-) 为低电位。 - 阻止的二极管：
D2阳极接正，但阴极 (C点) 通过负载也接近正电位（比A点略低），处于截止或微导通状态？实际上是D1导通使得C点电位接近A点（减去管压降），使D2处于反向偏置而截止。D3阴极接负（B点），但其阳极（D点）通过负载接DC+（较高电位），处于反向偏置而截止。
-
当输入交流电为负半周时 (AC1 负，AC2 正)：
- 节点A (D1/D2 阳极) 为负（来自 AC1）。
- 节点B (D3/D4 阴极) 为正（来自 AC2）。
- 电流路径：
AC2 (+)->B点->D3(此时 D3 正向导通) ->C点(DC+) -> 负载电阻R_L->D点(DC-) ->D2(此时 D2 正向导通) ->A点->AC1 (-)
- 导通二极管：
D2和D3。 - 输出极性： 同样是
C点(DC+) 为高电位，D点(DC-) 为低电位。注意输出极性没有改变！ - 阻止的二极管：
D1阳极（A点）接负（比AC1还负？此时A点为负），阴极（C点）通过负载接较高的正电位？实际上D2导通使得C点电位接近A点（但A点为负，C点电位更低？不准确。当AC2为正时，B点为正，D3导通使得C点电位接近B点（高）。负载电流从C点(高)流经R_L到D点(低)。此时D点电位是通过D2接A点(负)，因此D点为负（低）。同时A点是接在负端的（AC1为负）。所以D1的阳极（A点）为负，阴极（C点）为高（由D3打通），所以D1承受反向电压而截止。同样，D4的阴极（B点）为高，阳极（D点）为低（由D2打通），所以D4也承受反向电压而截止。
关键点
- 全波输出： 在交流输入的整个周期内（正半周和负半周），负载上都有电流流动，且方向一致（
DC+->R_L->DC-）。输出波形是所有正半周都被翻转到零线上方形成的脉动直流波（类似全波整流的波形），比半波整流平滑。 - 输出直流电压： 对于正弦波输入（有效值
Vrms）。- 峰值电压 (
Vpeak):Vpeak = Vrms * √2 - 2 \* Vf。这里Vf是二极管的导通压降（硅管约0.6-0.7V，锗管约0.2-0.3V）。注意： 每个半周，电流同时流过两个二极管，所以总压降损失是2 * Vf。 - 平均（直流）输出电压 (
Vdc): 大约是Vpeak的2/π ≈ 0.636倍。或者，直接用有效值计算近似为Vdc ≈ 0.9 * Vrms（减去二极管压降损失）。
- 峰值电压 (
- 极性不变： 无论输入交流的极性如何变化，输出端的
+和-极性始终保持不变。
优点
- 高转换效率： 利用了整个输入周期（全波整流），远高于半波整流。
- 高输出电压： 在相同输入电压下，平均输出直流电压高于半波整流（接近两倍），也略高于中心抽头全波整流（因为中心抽头变压器每边只输出一半电压）。
- 无需变压器中心抽头： 只需要一个普通的变压器次级绕组（提供两倍的电压），节省成本和空间，简化设计。
- 通用性强： 是电源设计中最主流的整流方案。
缺点
- 需要四个二极管： 增加了元件数量和成本（虽然现代整流桥堆很便宜且集成在一个封装）。
- 每个半周电流流经两个二极管： 相比中心抽头全波整流（只流过一个二极管），二极管上的功率损耗 (P_loss = 2 * I_load * Vf) 更高，导致整体效率略低。二极管压降损失加倍 (
2 * Vf)，在低电压大电流应用中影响更明显。 - 需要散热： 对于大功率应用，四个二极管都需要考虑散热问题。
应用

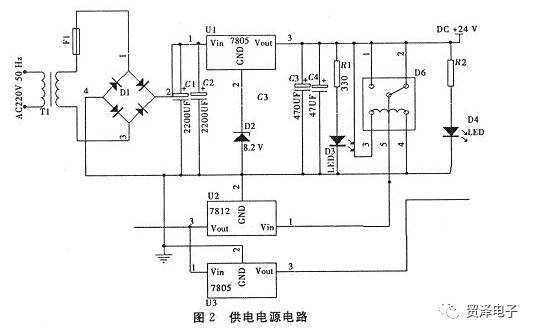

全桥整流电路应用极其广泛，几乎存在于所有需要将交流市电转换为直流电的设备中：

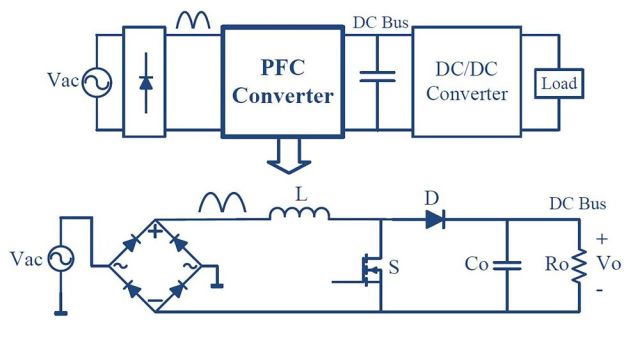

- 开关电源（如电脑电源、手机充电器）
- 线性电源（如实验台电源）
- 电池充电器
- 各种电器设备的电源输入级（电视、音响、仪器仪表）
- 逆变器（在整流模式下工作）
- 工业控制设备的供电模块
总结
全桥整流电路通过四个二极管巧妙地构成了一个“二极管桥”，能够将输入的交流电无论正负半周都引导为同方向的直流脉冲输出，实现高效的全波整流。它结构简单（尤其用整流桥堆时），不需要特殊的中心抽头变压器，是交流转直流电源设计中最常用、最高效的基础整流电路之一。其缺点主要是二极管压降损失增加一倍。
