单限比较器

单限比较器（Single-Level Comparator），也称为单门限比较器，是电压比较器中最简单的一种类型。它的核心功能是：将一个输入的模拟电压信号与一个固定的参考电压进行比较，并根据比较结果输出高电平或低电平（即数字逻辑“1”或“0”）。

以下是其关键特点和详解：

基本结构：
- 它本质上是一个开环工作的运算放大器（但通常使用专用的、速度更快的比较器芯片以实现更好的性能）。
- 有两个输入端：
  - 同相输入端 (+)：通常用于输入参考电压 (Vref)。这是设定的阈值电平。
  - 反相输入端 (-)：通常用于输入待比较的信号电压 (Vin)。
- 一个输出端：输出高电平 (Voh, 接近正电源电压 V+) 或 低电平 (Vol, 接近负电源电压 V- 或地)。
工作原理：
- 当 Vin > Vref (通常Vin连接在反相端)时： 反相端电压高于同相端电压 → 输出 低电平 (Vol)。
- 当 Vin < Vref (通常Vin连接在反相端)时： 反相端电压低于同相端电压 → 输出 高电平 (Voh)。
- (电压极性可交换)：参考电压 Vref 也可以加到反相输入端，待测信号 Vin 加到同相输入端。此时比较逻辑正好相反：
  - Vin > Vref → 输出高电平
  - Vin < Vref → 输出低电平
核心特点（“单限”的含义）：
- 单一的转折点/阈值： 它只有一个固定的比较门限电压 Vref。
- 输出状态由瞬时输入关系决定： 输出电平仅取决于输入信号 Vin 是高于还是低于参考电压 Vref 的当前瞬间值。
- 快速翻转： 理想的单限比较器在输入电压跨越 Vref 时，输出会 瞬间翻转。
输入-输出特性（传输特性曲线）：
- 图形通常是一条陡峭的、接近垂直的线。
- 横坐标是输入电压 Vin (连接到反相端时)。
- 纵坐标是输出电压 Vout。
- 这条线在 Vin = Vref 处发生 垂直跳变。
- Vin < Vref 时，Vout = Voh (高电平)
- Vin > Vref 时，Vout = Vol (低电平)
关键缺点：
- 对噪声敏感： 这是最大的缺点。当输入信号 Vin 在参考电压 Vref 附近有微小的波动（噪声）时，输出会在这个门限附近反复、快速地翻转，造成输出振荡或不稳定。这在很多实际应用中是不可接受的。
应用：
- 最简单的电平检测：如检测电池是否充满或耗尽（电压是否达到某个值）。
- 过压/欠压检测与保护。
- 将正弦波或三角波等模拟波形转换成方波（零比较器是特例，Vref=0）。
- 用作模数转换器(ADC)的基本构建模块（需要精确的参考源）。

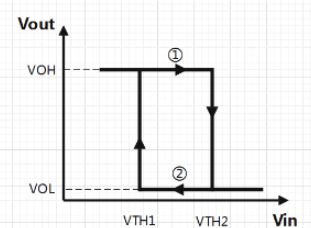

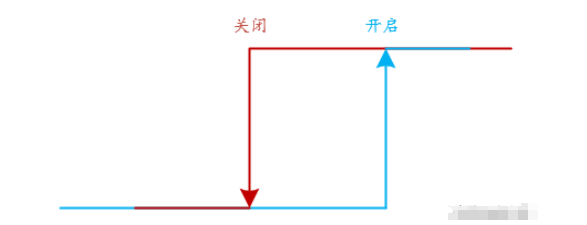

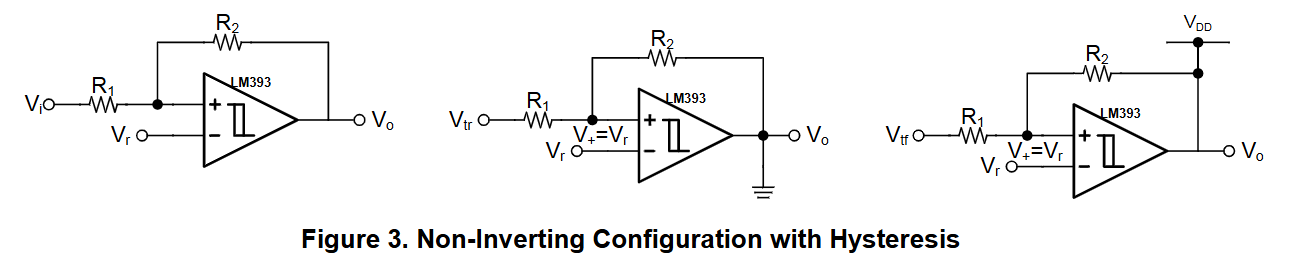

- 注意： 在实际应用中，为了克服噪声敏感性问题，通常会加入迟滞（正反馈），形成迟滞比较器 (施密特触发器)。
