好的，我们来详细解释一下两相四线步进电机的原理和接线方法。
一、原理
两相四线步进电机是一种常见的步进电机类型。它的工作原理基于电磁学和定转子齿槽结构的精确配合，实现角度的精确旋转（“步进”）。
-
核心组件：
- 定子： 电机外壳上的固定部分。它包含两组独立的线圈绕组，构成两个相位（A相和B相）。
- 每组绕组都缠绕在定子的凸极上。
- 定子齿极通常按90度电气角度交错排列（物理角度取决于齿数）。
- 转子： 电机内部的旋转部分。通常由永磁体制成（永磁转子，最常见）或由导磁材料构成（变磁阻转子，较少见）。永磁转子上有均匀分布的磁极（南极和北极）。
- 磁路： 当电流流过定子线圈绕组时，会在定子齿极上产生磁场（南极或北极），该磁场与转子永磁体的磁场相互作用。
- 定子： 电机外壳上的固定部分。它包含两组独立的线圈绕组，构成两个相位（A相和B相）。
-
工作方式 - “步进”：
- 通过按特定顺序向A相和B相的两组线圈绕组轮流（或同时）通电，可以在定子内部产生一个旋转的磁场。
- 转子上的永磁体（北极和南极）总是试图与定子产生的磁场对齐，以达到磁阻最小的稳定状态。
- 每当控制器（如驱动器）改变相位的通电状态（例如：A相正向通电 -> A相关断/B相正向通电 -> B相关断/A相反向通电 -> ...），定子的磁场方向就会改变，转子就会被“拉”向下一个对齐位置。
- 每改变一次通电状态，转子就转动一个固定角度（称为步距角），例如 1.8°（200步/转）、0.9°（400步/转）等。
-
基本工作模式：
- 单（满）步驱动： 每次只给一个相位通电 (
A+,B+,A-,B-循环) 或者 同时给两个相位通电 (A+&B+,B+&A-,A-&B-,B-&A+循环)。后者也叫“双相激励”，能提供更大的扭矩。每个脉冲电机走一步。 - 半步驱动： 交替使用单相激励和双相激励，将单步步距角分成两半（例如：1.8° 变成 0.9°）。需要更复杂的控制器。每两个脉冲完成一整步所需的转角。
- 微步驱动： 通过对两相电流进行正弦波调制，使转子可以平滑地停留在单步步距角之间的许多位置上，极大地提高分辨率和平稳性（如：256微步/整步）。这是最常用的高性能驱动模式。
- 单（满）步驱动： 每次只给一个相位通电 (
二、接线
两相四线步进电机有两组独立的线圈绕组（A相和B相），每组绕组都有两根引出线。这四根线就是“四线”的来源。
-
关键：区分线圈组
- 首要任务是确定哪两根线属于同一个绕组（A相），哪两根线属于另一个绕组（B相）。
- 方法（万用表测量）：
- 断开电机与任何电源的连接。
- 将万用表调至电阻档（最低欧姆档）。
- 用表笔测量任意两根线之间的电阻。
- 能测到较低的、接近的电阻值（通常是几欧姆到几十欧姆）的两根线，就属于同一相绕组。
- 将这两根线记录为 A 相的两个线头（标记为
A+和A-，此时极性不重要）。 - 另外两根线自然属于 B 相（标记为
B+和B-）。
- 颜色（仅供参考，非绝对标准！）：
- 常见的颜色方案之一是：
A+(红色) /A-(蓝色) /B+(绿色) /B-(黑色)。或者A+(黑),A-(绿),B+(红),B-(蓝)。强烈建议使用万用表确认，避免因厂家不同而接错线。
- 常见的颜色方案之一是：
-
连接到驱动器（最常见用法）
- 步进电机通常由一个专门的步进电机驱动器来驱动，驱动器接收控制脉冲（步进信号、方向信号）并提供足够的功率电流给电机。
- 驱动器上有四个输出端子（或两个相位端子对）：通常标示为
A+,A-,B+,B-。 - 接线：
- 将电机确认好的
A+线 接到 驱动器的A+端子。 - 将电机确认好的
A-线 接到 驱动器的A-端子。 - 将电机确认好的
B+线 接到 驱动器的B+端子。 - 将电机确认好的
B-线 接到 驱动器的B-端子。
- 将电机确认好的
- 重要： 驱动器的
A+/A-和B+/B-连接通常不区分相位顺序（先接A还是先接B无所谓），只要同一个线圈组的线接在同一组相位端子上即可。但区分正负极 (+和-) 非常重要，接反会影响方向。 - 方向判断：
- 如果电机转动的方向与你预期相反，最简单的解决办法是互换驱动器上 A 相的两根线 (
A+和A-)，或者互换 B 相的两根线 (B+和B-)。交换一个绕组的两根线即可改变该绕组产生的磁场方向（旋转方向）。 - 也可以修改控制器发出的方向信号电平（如果支持）。
- 如果电机转动的方向与你预期相反，最简单的解决办法是互换驱动器上 A 相的两根线 (
-
串联 vs 并联（主要在双极驱动器中涉及）
- 两相四线步进电机在双极驱动模式下，主要有两种连接方式（通过改变驱动器内部电路或跳线设置实现）：
- 串联（Series）： 将绕组的两个线圈串联使用。
- 优点： 电感高，低速时扭矩表现相对好一些，发热较小（电流小）。
- 缺点： 高速性能较差，扭矩下降较快。
- 对应电流： 驱动器需要设置为较低的电流值（例如电机标称电流的 0.7倍）。
- 并联（Parallel）： 将绕组的两个线圈并联使用（这是最常见的标准接法）。
- 优点： 低电感，高速性能好，扭矩在高转速下保持较好。
- 缺点： 需要更高的电流驱动。
- 对应电流： 驱动器需要设置为较高的电流值（例如电机标称电流的 1.0倍）。
- 驱动器设置： 现代步进驱动器很多都具备自适应能力（自动识别）或提供详细的设置选项（通过DIP开关、软件等）来选择电流模式（通常直接设置电流值，不需要用户手动串联/并联线圈）。务必根据电机手册和驱动器手册进行设置，否则可能损坏电机或驱动器。 接线本身（电机到驱动器的四根线）在两种模式下都是一样的（按颜色/电阻对应接好即可），模式切换是在驱动器内部完成的。
- 串联（Series）： 将绕组的两个线圈串联使用。
- 两相四线步进电机在双极驱动模式下，主要有两种连接方式（通过改变驱动器内部电路或跳线设置实现）：
-
连接到开发板或控制器（无驱动器 - 简单实验，不推荐长期使用）
- 强烈建议使用专门的驱动器，因为它们提供电流控制、保护电路等。如果仅用于简单原理验证（如用Arduino等开发板），可以使用双H桥电机驱动模块（如L298N、DRV8825、A4988等）。
- 接线到双H桥模块：
A+->OUT1A-->OUT2B+->OUT3B-->OUT4- 模块的
VCC/GND接开发板提供逻辑电平，VMOT接电机主电源（电压需匹配电机和模块）。 - 模块的
IN1,IN2,IN3,IN4接开发板的I/O引脚。
- 控制： 需要通过软件精确控制
IN1/IN2的组合来驱动A相 (OUT1/OUT2)，控制IN3/IN4的组合来驱动B相 (OUT3/OUT4)，并生成单步或半步的切换序列。这比使用带脉冲接口的专用驱动器要复杂得多。
总结：
- 原理： 通过精确切换A/B两相绕组中的电流方向和时序，在定子内产生旋转磁场，带动永磁体转子一步步转动。
- 接线（到驱动器）：
- 使用万用表区分电机两对线（低电阻配对），确定A相（
A+,A-）和B相（B+,B-）。 - 将A相两根线接到驱动器的
A+和A-端子。 - 将B相两根线接到驱动器的
B+和B-端子。 - 注意同一个绕组的
+和-不能接反。 - A相和B相整体互换不影响方向（
A+ A- B+ B-接B+ B- A+ A-效果一样），但一个绕组内部接反会改变方向。
- 使用万用表区分电机两对线（低电阻配对），确定A相（
- 驱动模式： 现代驱动器通常支持多种步进模式（全步、半步、微步）和电流配置（并联模式最常见）。正确配置驱动器电流和工作模式至关重要。
- 方向调整： 若方向相反，交换任意一个绕组（A或B）的两根线（
+和-互换）即可。
请务必参考你使用的具体步进电机和驱动器的官方手册进行接线和参数设置。
两相四线步进电机怎么接线呢
两相四线步进电机是一种常见的步进电机类型，其接线方法对于电机的正常运行至关重要。 一、两相四线步进电机的基本结构 两相四线步进电机通常由定子、转子和驱动器三部分组成。定子上有两个绕组，分别称为A绕组
2024-10-18 16:34:39
两相四线制步进电机驱动的原理是什么？
两相四线制步进电机驱动原理一、L298N单片机无法直接驱动步进电机，需要L298N进行驱动。L298N的最大功耗为20W，驱动部分端子供电范围+5~+30V，控制信号输入电压范围5V/0V，驱动部分
zzpf
2021-07-08 06:19:30
如何去使用两相四线步进电机？
初入手步进电机，摸索了一段时间，搞明白了怎么使用。下面我以两相四线为例。第一，找到AB相。如下图所示：此时也可以用万用表二极管档测试，得出AB相。第二，连接驱动器。黑绿和红蓝互换位置也是可以的。按上图解法即可实现控制。...
黄色的小金橘
2021-07-07 07:33:46
介绍一种两相四线混合式步进电机用双H桥驱动电路
下图为两相四线混合式步进电机用双H桥驱动电路。图中Ra、La、Rb、Lb分别为两相四线混合式步进电机的两相电阻及电感参数。
笑过就走
2021-07-07 07:15:42
如何利用Arduino+TB6600驱动模块控制两相四线42减速步进电机？
如何利用Arduino+TB6600驱动模块控制两相四线42减速步进电机？
kingnet_520890
2021-10-28 06:11:34
两相步进电机与驱动器是如何进行连接的呢？
两相步进电机通常有三种线式，四线、六线和八线，原理图如下： 其实两相步进电机通常都是有四相组合而来的，四线式是在出厂时内部就进行串联或并联后再引出四根线，而六线式是串联后从A相和B相的中间再
熊本熊
2023-03-01 10:14:15
两相四线混合式步进电机用双H桥驱动电路之Multisim仿真及优化 相关资料推荐
1. 仿真图2. 驱动电路原理解析2.1 两相四线混合式步进电机驱动原理首先给出两相四线混合式步进电机的整步驱动顺序图。可以看出，两相驱动电压的相位差为90°，因此，第一节中驱动电路的两个脉冲电压源
ZQW发烧友
2021-07-08 07:24:12
两相步进电机和四相步进电机的不同点? 相关资料分享
进行控制就可以了；4相步进电机在定子上有四个绕组，8根引出线，整步为O.9度，半步为0.45度，驱动器需要对4个绕组进行控制，电路的复杂性和成本都会增加。因此，一般两相步进电机配两相驱动器，需要更小的步距角时，可以采用细分驱动器。两相步进电机和四相步进电机的不同点：有些公司将两相4线和四相8...
lumia.net
2021-07-08 09:58:49
如何用51单片机控制两相四线步进电机
最近学习步进电机的驱动原理，照着教材自己实践了一下用ULN2003驱动28BYJ-48两相5线步进电机，可以正常转动。手头有一个旧光驱，拆开发现里面有三个电机，其中有一个控制激光头寻迹的两相四线
一只耳朵怪
2021-01-13 15:55:59
两相步进电机区分相序的方法有哪些？
1、步进电机和步进驱动器图示2、两相步进电机区分相序的方法方法一两相四线都没有短接时，旋转步进电机的轴，此时转轴应该比较容易转动。将任意两根线短接，然后旋转步进电机的轴，此时若比较困难转动，则说明该
asgfafa
2021-07-08 08:24:01
步进电机是如何进行接线的？
，~A是联通的，B和~B是联通。那么，A和~A是一组a，B和~B是一组b。 不管是两相四相，四相五线，四相六线步进电机。内部构造都是如此。至于究竟是四线，五线，还是六线。就要看A和~A之间，B和B~之间有...
fdjslkjd
2021-07-08 09:26:13

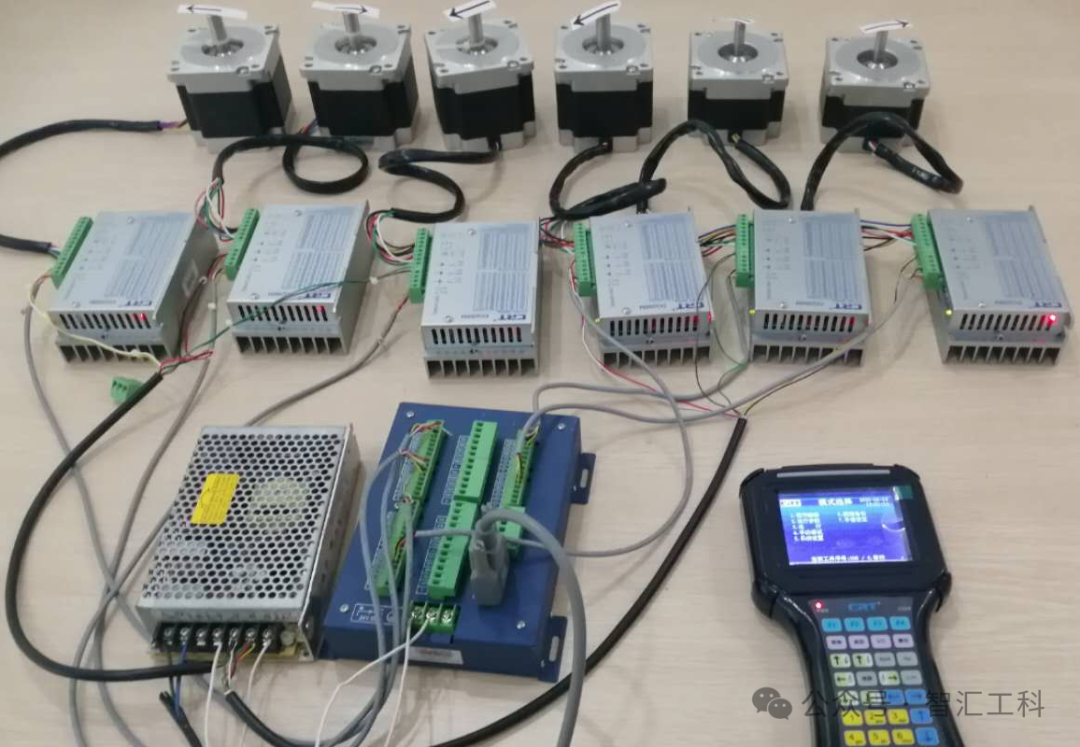

步进电机—4线,6线,8线的电机怎么接线
正确连接步进电机，实现精准控制。 一、4线步进电机接线方法 两相四线步进电机具有四根线，分别标记为A+、A-、B+、B-。正确的接线方式是将电机的任意两条线短接，然后用手拧电机转子，若感到有阻力，则这两条线是同一相，可分别
2025-02-26 09:08:52
两相单极步进电机的驱动电路
继上一篇“两相双极步进电机的驱动”之后，本文将从两相单极步进电机的驱动电路，两相单极步进电机的两相励磁PWM驱动波形两个方面来介绍“两相单极步进电机的驱动”。如欲了解有关双极步进电机和单极步进电机之间差异的更多信息，请参考这里。
2023-02-24 09:51:11
两相双极步进电机的驱动 其2
在上一篇文章“两相双极步进电机的驱动 其1”中，给出了两相双极步进电机的基本驱动电路示例和驱动波形。此次“两相双极步进电机的驱动 其2”篇，将介绍驱动两相双极步进电机过程中电流再生时的Decay：电流衰减。
2023-02-24 09:51:11
两相步进电机的双极连接和单极连接
从本文开始，将介绍两相双极步进电机和两相单极步进电机的驱动电路，以及两相双极步进电机和两相单极步进电机的驱动方法。首先介绍双极连接和单极连接。
2021-06-12 11:55:00
两相步进电机和配套的两相步进电机驱动器比较
。比较常用的就是两相步进电机和配套的两相步进电机驱动器。 首先来看看步进电机，看下面的图，一是两相步进电机的外形，二是五相步进电机内部结构图。具体它是怎么工作的我们在这里不做具体的讨论，只要知道它转
胡扯123
2023-03-13 14:16:17
两相步进电机的工作原理
两相步进电机的工作原理： 两相步进电机最简单的构成为Nr=1的情况，一般两相电机定子磁极数为4的倍数，至少是4，转子为N极与S 极各一个的两极转子。 定子一般用硅钢片叠
2021-07-20 14:51:35

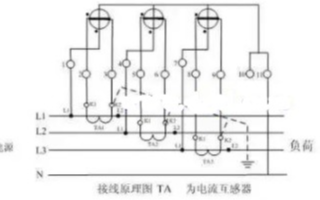

三相三线和三相四线电表的区别
