好的，这是一份用中文描述的串联电路图及其要点：
串联电路示意图 (文字描述)
想象一个简单的电路：
- 电源： 通常用一个电池符号表示 (
| |长线为正极+, 短线为负极-)。 - 元件连接：
- 从电池的正极
(+)引出一根导线。 - 导线连接到第一个元件的一端 (例如：一个方框代表电阻
R1, 或一个带圈的符号代表灯泡L1)。 - 从该元件的另一端引出一根导线。
- 导线连接到第二个元件的一端 (例如：另一个电阻
R2或灯泡L2)。 - 从第二个元件的另一端引出一根导线。
- (可以继续连接更多元件，模式相同：前一个元件的末端连接后一个元件的首端)
- 最后，从最后一个元件的另一端引出一根导线，连接回到电池的负极
(-)。
- 从电池的正极
- 电流路径： 在这个电路中，电流
I只有唯一的一条路径可以流动：从电池正极出发 → 流经元件1 (R1/L1) → 流经元件2 (R2/L2) → ... → 流经最后一个元件 → 回到电池负极。
串联电路的关键特性
- 电流相同： 由于电流只有一条路径，流经电路中每一个元件的电流大小是完全相同的 (
I = I₁ = I₂ = I₃ = ...)。 - 电压分配 (电压降)：
- 电源的总电压
V_total等于各个元件两端的电压之和 (V₁,V₂,V₃, ...)。 - 公式：
V_total = V₁ + V₂ + V₃ + ... - 每个元件分到的电压取决于其电阻（遵循欧姆定律
V = I * R）。电阻大的元件分到的电压也大。
- 电源的总电压
- 电阻叠加 (总电阻增大)：
- 串联电路的总电阻
R_total等于所有串联元件的电阻之和。 - 公式：
R_total = R₁ + R₂ + R₃ + ... - 串联的元件越多，总电阻越大。
- 串联电路的总电阻
- 开关控制： 只需在电路中串联一个开关（通常放在电源附近），就能控制整个电路的通断。开关断开，所有元件都没有电流流过。
- 元件互依：
- 如果一个元件断开（比如灯泡烧坏、导线断开），整个电路就断路了，电流变为零，所有元件都停止工作。
- 串联电路中的元件是“一荣俱荣，一损俱损”的状态。
应用与注意
- 常见应用： 简单的节日彩灯链（老式）、需要单一开关控制多个设备（但也需注意缺点）、某些需要分压的电路设计（如电位器原理）、电池串联提高总电压。
- 主要缺点：
- 一个元件故障导致整个电路瘫痪。
- 元件的电压分配不均（如多个不同的灯泡串联时亮度会不同）。
- 总电阻大，在相同电压下电流较小（可能影响功率输出）。
总结 (核心要点)
串联电路就像把元件像“糖葫芦”一样串在一根签子上（电流路径）。它的核心特点是：电流处处相等，电压相加分配，电阻相加求和，元件命运相连。
希望这个中文描述能帮助你清晰理解串联电路图及其特性！
串联谐振电路图
到目前为止，我们已经分析了串联RLC电路的行为，该电路的电源电压是固定频率的稳态正弦波电源。我们还在关于串联RLC电路的教程中看到，只要相量相同，就可以使用相量来组合两个或多个正弦信号。但是，如果将
还是倒过来的天
2020-05-19 14:13:05
SP1224F电源芯片采用SOP-8封装-sp1224f电路图
2024-07-24 11:20:18
充电器DP4021芯片内置60V 功率MOSFET-dp4021应用电路图
2023-06-15 17:07:28
串联谐振电路
的谐振频率。想象一下一个四极形式的串联谐振电路，其中U2从电容器上去除了输出电压 C。让我们确定该电路的复数传输系数。图串联谐振电路图这表明该电路的复数增益与频率有关让我们找到串联谐振电路的传递系数 n
ZXCQWEASD
2020-08-10 16:09:10

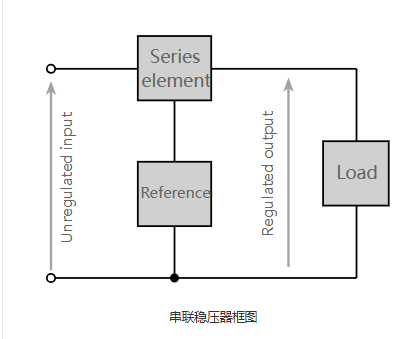

串联稳压电路的方框图解，串联稳压电路图
串联稳压器电路通过使用串联控制元件（例如双极晶体管或场效应晶体管）来工作。电路的工作基础取决于通过控制电压控制该串联元件的电导。
2023-07-13 11:28:04
并—串联开关电路的原理图和等效电路图
并—串联开关电路也叫Boost-Buck开关电路或Cuk开关电路。实际上，它是一个并联开关电路后接一个串联开关电路而成的。
2019-10-07 10:42:00

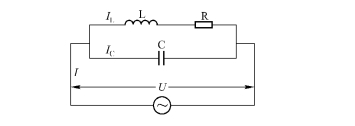

rlc串联谐振电路的主要特点 RLC串联谐振电路图
RLC串联谐振电路是电路分析中的一个重要概念，它由电阻（R）、电感（L）和电容（C）依次串联连接而成。这种电路在特定频率下会表现出独特的性质，使得它在许多电子设备和系统中得到广泛应用。 一、谐振现象
2024-07-17 16:11:00
关于辅助电源电路的所有技术信息,电路图,原理图,电路设计.
=oxh_wx3、【周启全老师】开关电源全集http://t.elecfans.com/topic/130.html?elecfans_trackid=oxh_wx关于辅助电源电路的所有技术信息,电路图,原理图,电路设计.
家有老者
2019-07-01 20:57:07
最基础的电路图讲解
电路图相信对于每一个电工而言都不陌生，电路图能够直观清楚的说明电路的原理和设备的具体使用情况，可以毫不含糊地说，电路图是电工基础中的基础，看懂电路图是学习电工的第一步，也是最重要的一步。
2023-09-26 14:03:15
proteus上的电路图
现在我只有proteus上的电路图，要用什么软件怎么搞能搞出电路图（万能板焊板用的），感觉proteus的图焊板不好用
FRAN2016
2020-03-16 02:19:10
如何设计一个助听器的电路图呢？
要设计一个助听器的电路图，你需要遵循以下步骤： 确定助听器的电路类型：根据助听器的类型（如盒式助听器、耳背式助听器等），选择合适的电路类型。 确定电路中的元器件：根据助听器的需求，选择合适
上海秉恒
2023-04-20 11:49:29
快速看懂复杂的电气电路图
`想要快速看懂复杂的电气原理图，除了需要具有一定的电工专业知识外，在看图过程中还是需要一定的技巧的！任何复杂的电路图都是由基本的简单的电路图构成的，只不过增加了更全备的保护或者设计功能更为复杂
wayaj
2020-09-16 08:21:25

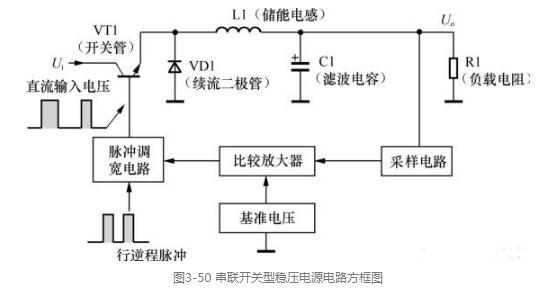

串联开关型稳压电源电路图
