如何进行液晶显示器的系统设计？

液晶显示器（LCD）的系统设计是一个复杂的系统工程，涉及多个学科（光学、电子、材料、机械、软件）的协同。以下是进行LCD系统设计的关键步骤和核心考量点：

1. 定义系统规格和要求

目标应用： 消费类电子产品（手机、平板、电视、笔记本）、工业设备、医疗设备、汽车仪表盘、户外显示？不同应用对性能要求差异极大。
关键性能指标：
- 尺寸和对角线： 决定基本外形。
- 分辨率： 像素数量（如 1920x1080 FHD， 3840x2160 4K）。高分辨率需要更精细的驱动和像素设计。
- 刷新率： 如 60Hz, 120Hz, 144Hz。高刷新率对响应时间和驱动能力要求高。
- 亮度： 单位 nits (cd/m²)。户外应用要求极高亮度（>1000 nits）。
- 对比度： 最大亮度与最小亮度的比值。直接影响显示效果的层次感。
- 色域： 显示器能显示的色彩范围（如 sRGB, Adobe RGB, DCI-P3）。专业领域要求宽广色域。
- 色彩精度： ΔE 值，表示色彩偏差程度。
- 视角： 可视角度范围（水平/垂直），不同LCD技术（IPS, TN, VA）差异明显。
- 响应时间： 像素从一种状态切换到另一种状态所需时间（如灰阶到灰阶 GtG）。影响动态画面流畅度，游戏玩家关注度高。
- 功耗： 系统整体功耗，特别是对移动设备至关重要。
- 工作温度范围： 工业、汽车、户外设备要求宽温。
物理接口： LVDS, eDP, MIPI DSI, HDMI, DisplayPort 等。
控制接口： I2C, SPI 用于配置显示参数（亮度、对比度等）。
外形尺寸和安装要求： 包括边框宽度、厚度、安装孔位等。
环境要求： 抗震、防尘、防水等级。
法规标准： 如安规认证（UL, CE, FCC）、RoHS（有害物质限制）等。

2. 选择核心组件和技术路线

液晶面板类型：
- IPS： 广视角、较好色彩还原，主流选择，功耗相对较高。
- VA： 高对比度，常用于电视，响应时间慢于IPS，视角稍窄。
- TN： 响应时间最快，成本最低，色彩和视角表现最差，逐渐被淘汰。
- 新技术： OLED, Mini-LED背光LCD, QD-OLED（量子点+OLED），Micro-LED（仍在发展中）。根据成本、性能和量产能力选择。
背光源：
- CCFL： 老旧技术，基本被LED取代。
- LED (WLED)： 当前主流，高效、寿命长、体积小。
  - 侧入式： 厚度薄，成本低，均匀性控制挑战大，用于轻薄设备。
  - 直下式： 厚度较厚，均匀性好，亮度高，可实现局部调光（Local Dimming），用于高端电视和需要高亮度的场景。
- Mini-LED： 更小尺寸的LED做背光，配合分区调光，显著提升对比度和亮度控制能力。
- 量子点： 作为一种光转换层，用于扩展LED背光的色域。

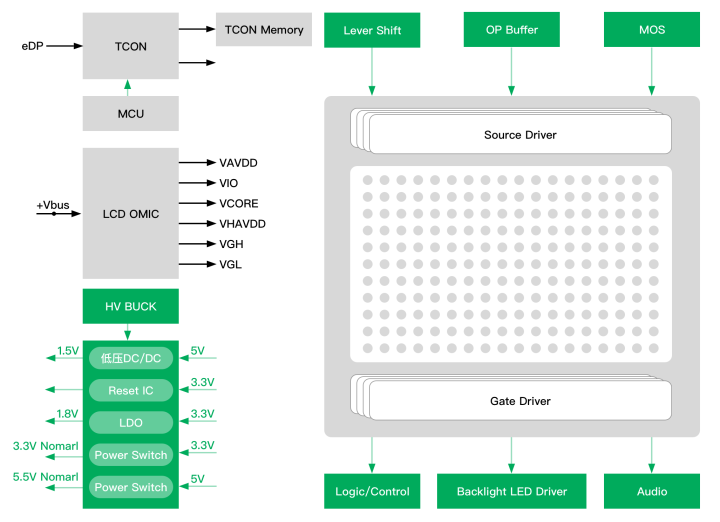

驱动IC选型：
- 时序控制器： 接收视频数据流，生成控制行驱动器和列驱动器的精确时序信号。支持所需的分辨率、刷新率、色深（如6bit, 8bit, 10bit）和接口标准（LVDS, eDP）。可能需要具备图像处理功能（如FRC）。
- 源极驱动器： 接收来自TCON的像素数据，转换为精确的模拟电压信号驱动LCD面板的数据线。
- 栅极驱动器： 接收来自TCON的扫描时序信号，输出开关栅极线的电压脉冲，逐行开启扫描。
- PMIC： 为整个系统（TCON, 驱动IC, 背光等）提供多种所需电压。
- 背光驱动IC： 控制LED串的电流/电压，支持PWM调光（亮度控制），可能包含多通道独立控制（用于分区背光）。
连接方式：
- COG： 驱动IC绑定在玻璃基板上。节省空间，轻薄。
- COF： 驱动IC绑定在柔性印刷电路板上。允许一定弯曲，用于窄边框设计。
- TAB： 驱动IC绑定在卷带封装上。相对老旧的技术，成本低。
- PCB： 主要承载TCON、PMIC、接口、背光驱动等元件。

3. 系统架构和电路设计

信号链路设计：
- 视频输入接口电路（如HDMI接收器，DisplayPort接收器）。
- 数据格式转换和处理（如有必要）。
- TCON及其外围电路设计。
- 源极驱动器和栅极驱动器与面板的连接电路设计（考虑信号完整性、走线阻抗匹配）。
- 驱动IC供电网络设计（注意多电压轨的噪声抑制）。

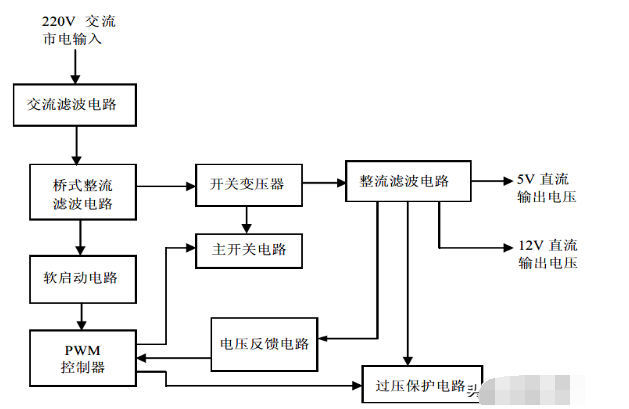

电源系统设计：
- 输入电源适配/转换（如 12V或19V转系统所需电压）。
- PMIC设计：生成VGH (Gate High)， VGL (Gate Low)， VCOM (Common Voltage)， AVDD (Analog Driving Voltage) 等关键LCD驱动电压。
- 背光驱动电路设计：根据LED串的电压电流需求选择合适的拓扑（Boost, Buck-Boost）和调光方式（Analog, PWM）。
背光模组设计:
- LED灯条/LED模组的选型和布局（侧入式需设计导光板、反射片、扩散片、增亮膜；直下式需设计灯珠排布、反射罩、光学膜片）。
- 散热设计：保证LED结温在安全范围内。
- 均匀性控制：光学膜片和灯珠排布至关重要。
- 分区调光算法实现（如应用于直下式Mini-LED背光）。
控制逻辑和软件:
- 接口通信协议实现（I2C/SPI）。
- 显示参数配置（亮度、对比度、色彩模式、OSD菜单）。
- 电源管理策略（睡眠模式、待机模式）。
- 图像增强算法（可选，如FRC, 色彩空间变换，锐化）。
- 量产自动校准程序设计（如Gamma校正, VCOM调节）。
- 分区背光的控制算法（高动态范围HDR实现）。
机械结构与散热设计:
- PCB布局和堆叠设计。
- 外壳设计、散热风道或散热片设计（尤其是高亮度背光）。
- 面板、背光模组、驱动板之间的固定和连接。
- 考虑EMI/EMC设计和结构屏蔽。

4. 原型制作与测试验证

原型组装： 采购或制作面板、PCBA、背光模组等进行初步组装。
关键参数测量与校准：
- 亮度/均匀性。
- 对比度。
- 色域覆盖率和色彩精度（ΔE）。
- 视角测试。
- 响应时间测试。
- Gamma曲线测量与校正。
- VCOM调节以消除串扰（Crosstalk）和闪烁（Flicker）。
电气性能测试：
- 电源噪声、纹波。
- 信号完整性测试（眼图分析）。
- 功耗测试（不同工作模式）。
- 时序验证。
环境可靠性测试：
- 高低温工作/存储测试。
- 温湿度循环测试。
- 振动/冲击测试。
- 长期老化测试。
EMC/EMI测试： 确保符合法规要求，不影响其他设备或不被干扰。
功能测试： OSD菜单、接口通信、各种显示模式。

5. 设计迭代与优化

根据测试结果和反馈分析设计缺陷（如亮度不均、色偏、串扰、功耗过高）。
修改电路设计（调整驱动电压、优化电源滤波、改善信号走线、选用不同元件）。
调整光学膜片组合或LED排布。
优化软件算法（如改善Gamma、分区背光控制）。
进行散热结构改进。
进行多轮原型制作和测试，直到满足所有规格和要求。

6. 量产准备

DFM/DFT： 为可制造性（如SMT制程兼容性）和可测试性（添加测试点，设计治具）进行设计优化。
供应链管理： 确保关键组件（尤其是面板）的稳定供应和质量一致性。
制定详细的生产流程和测试规范。
建立生产测试系统（ATE）： 实现自动化校准（Gamma, VCOM）和功能测试。
编写用户手册和技术文档。

关键挑战与注意事项：

信号完整性： 高速接口（如eDP， MIPI DSI）和LVDS信号需要仔细布线设计，防止信号失真、干扰。
EMI/EMC： 开关电源、高频信号是主要干扰源，需要良好的滤波、屏蔽和接地策略。
功耗管理： 背光是大户，优化背光效率（高光效LED，光学膜片），动态调光策略非常重要。驱动IC功耗也需考虑。
均匀性控制： 包括背光亮度均匀性和电致发光（LCD本身的视角效应）导致的视角不均匀性，需要综合光学设计和电路补偿来解决。
成本控制： 在满足性能的前提下，平衡面板等级、驱动IC选择、光学膜片、生产良率等因素。
量产一致性与良率： LCD特性存在批次差异，强大的量产自动校准程序是保证最终产品一致性的关键。

总结：

液晶显示器的系统设计是环环相扣的过程。清晰定义需求是起点，科学选择组件是基础，严谨的电路、光学、结构设计是关键，充分的测试验证是保障，面向量产的设计优化是最终目标。团队需要具备跨学科知识和丰富的工程经验才能成功完成这一复杂任务。对于复杂的系统（如带HDR的Mini-LED背光电视），各子系统（面板、背光、驱动板、图像处理引擎）之间的深度协同设计尤为重要。
