旋变数字转换器

好的！旋变数字转换器（Resolver-to-Digital Converter），在中文领域通常直接称为旋变数字转换器，有时也叫 旋转变压器数字转换器 或 旋变解码器/转换电路。

核心功能： 它是专门用于将 旋转变压器 产生的 模拟角度信号 实时、高精度地转换 成数字角度值 的电子设备或集成电路。

详细解释：

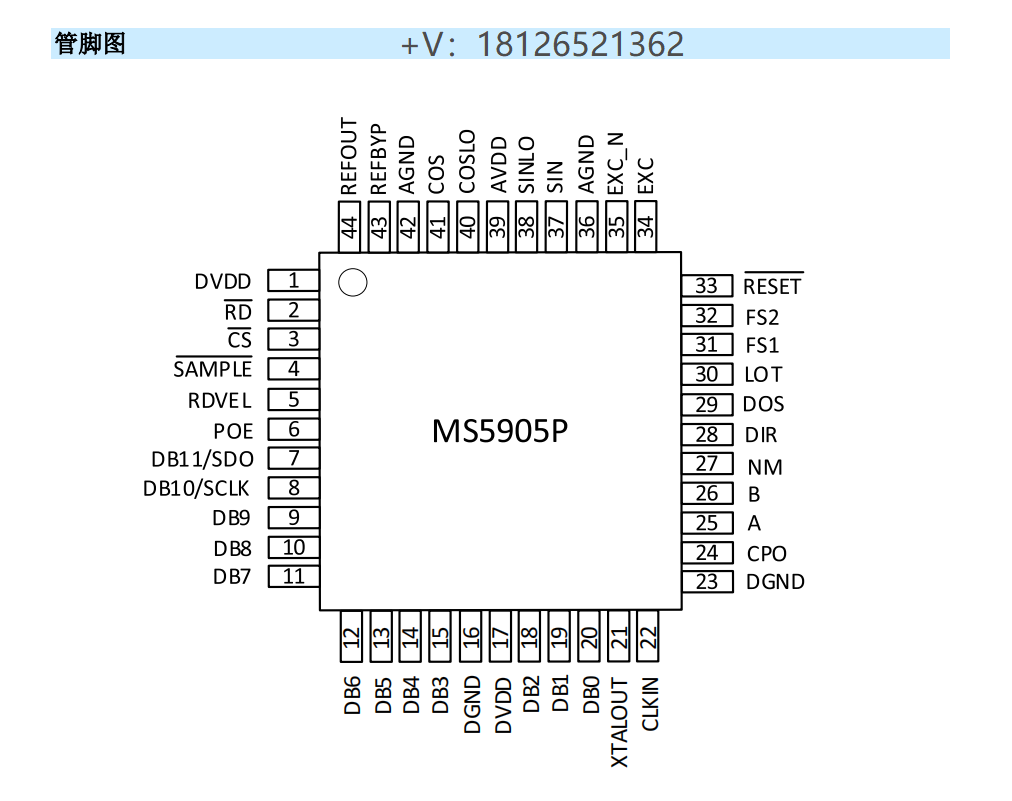

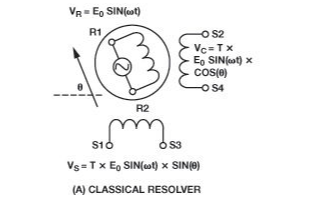

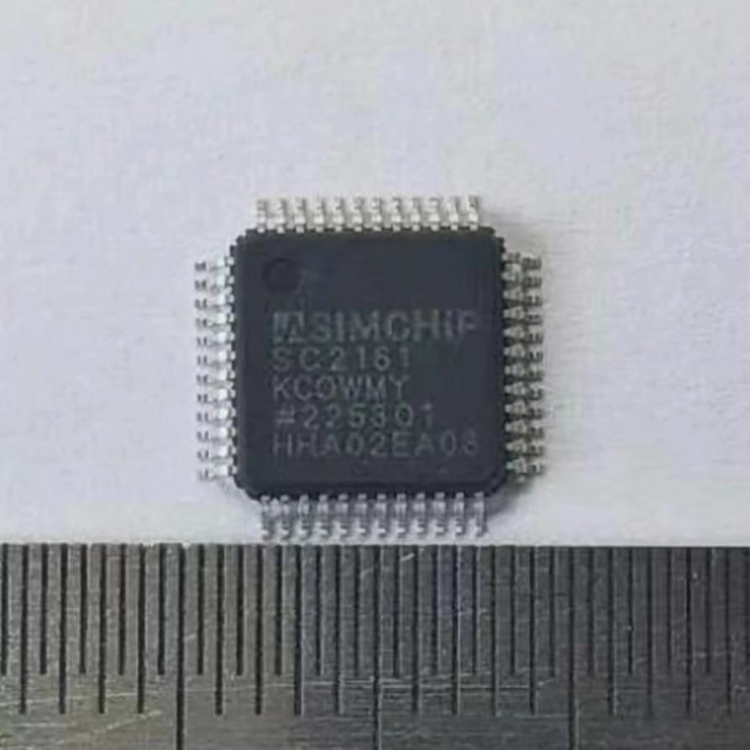

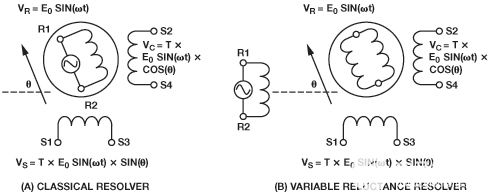

核心输入： 旋转变压器（简称旋变）是一种特殊类型的电磁传感器，它的转子旋转角度变化会使其定子线圈（通常是正弦Sin和余弦Cos线圈）上感应产生两路模拟交流电压信号。
- 信号的幅度（在幅度调制型旋变中）或相位（在相位调制型旋变中，较少见）与转子相对于定子的机械角度严格相关。
转换过程：

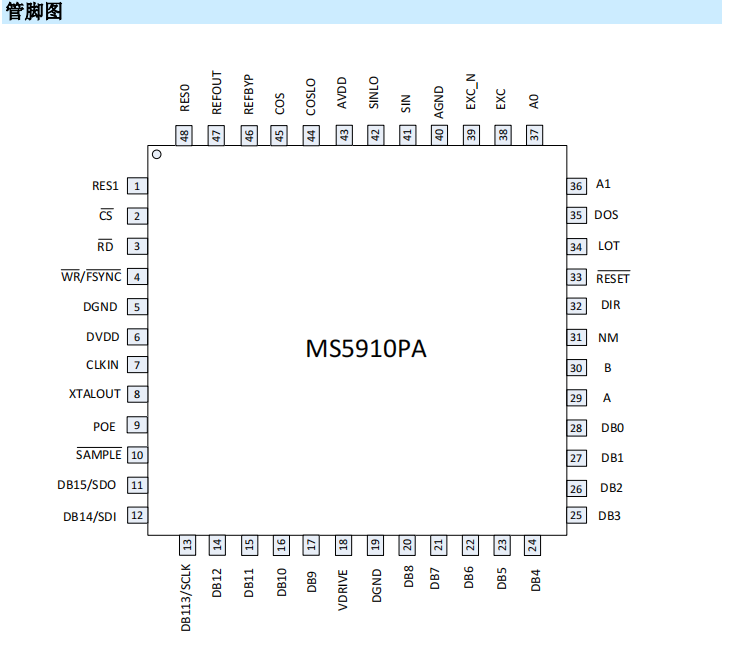

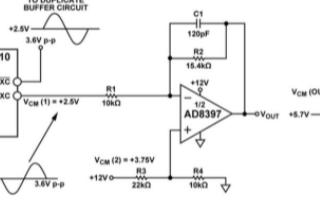

- 信号调理： RDC首先接收来自旋变定子的正弦（Sin）和余弦（Cos）信号。通常会进行必要的信号调理（如放大、滤波）。
- 参考信号： RDC需要一个与旋变初级（励磁）绕组同频率（通常是几千赫兹到几十千赫兹）的参考信号（有时就是励磁信号本身或其同步版本）。
- 解调/计算： RDC的核心电路利用这个参考信号，通过精密的电子电路解调 Sin 和 Cos 信号包络（对于幅度调制型）或比较其相位（对于相位调制型）。最常见的（幅度调制型）方案是：
  - 通常使用一个叫做 Scott-T变压器 的电路将 Sin 和 Cos 信号转换成两个正交信号（类似于极坐标系转直角坐标系）。
  - 然后使用ADC采样这些信号。
  - 关键步骤是计算输入信号的 Arctan2(Sin, Cos)（反正切函数）。这个计算结果就代表了转子轴相对于电气零点的绝对角度。

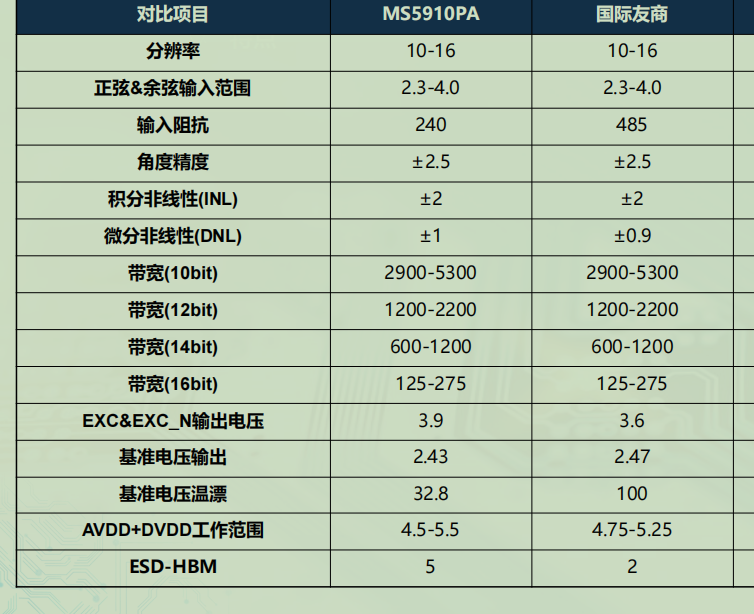

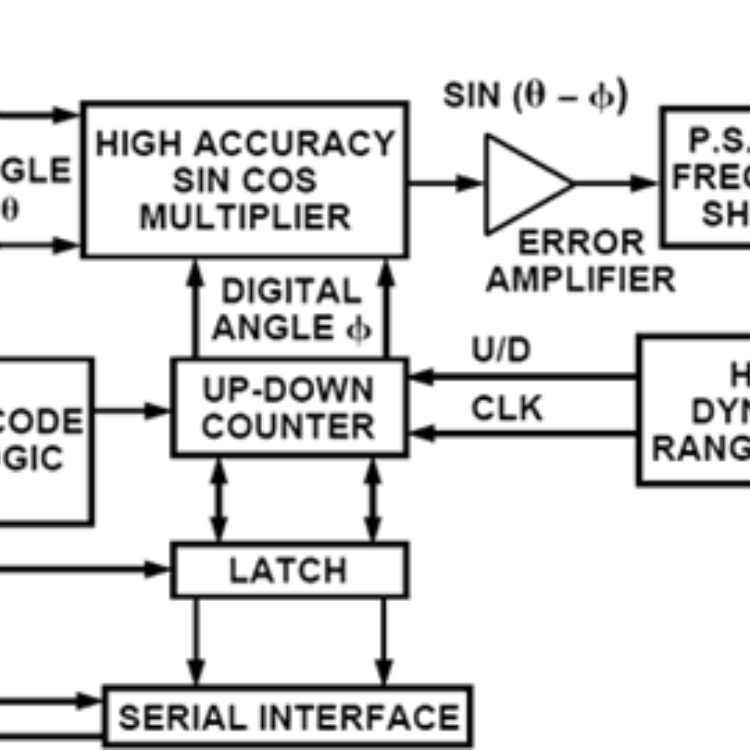

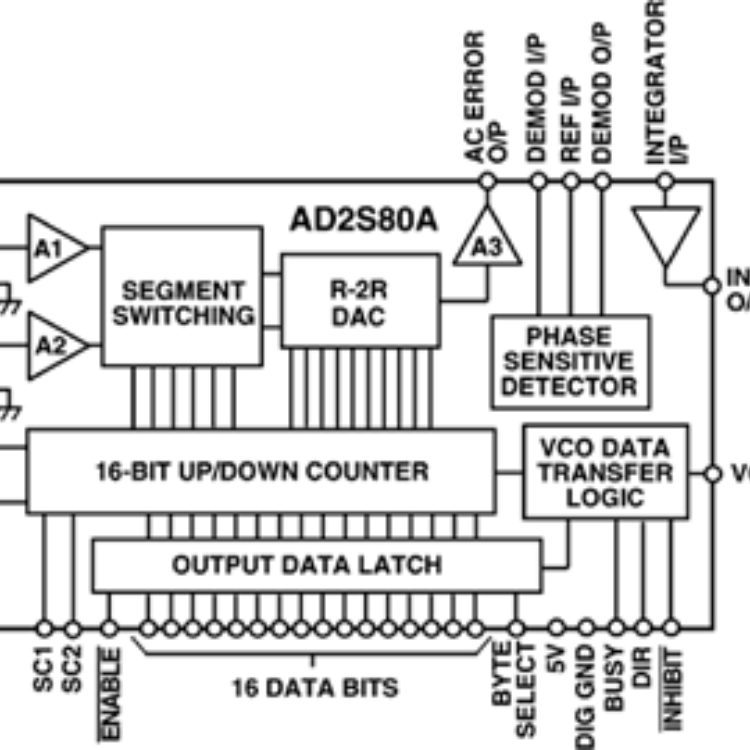

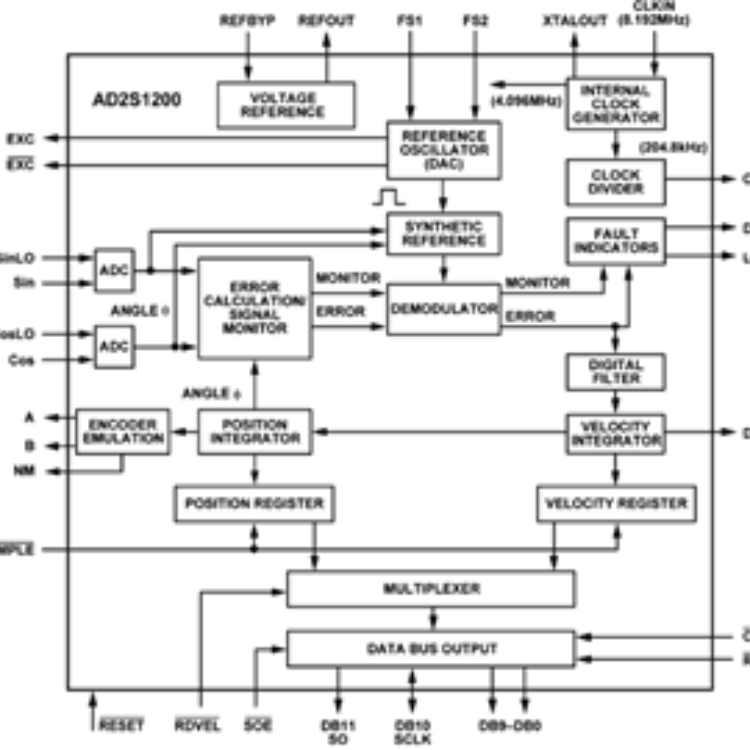

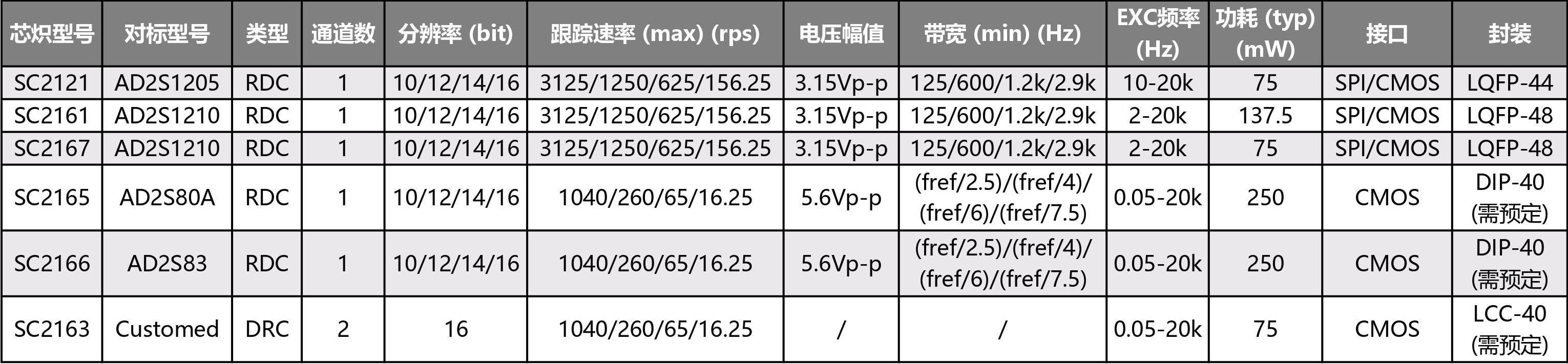

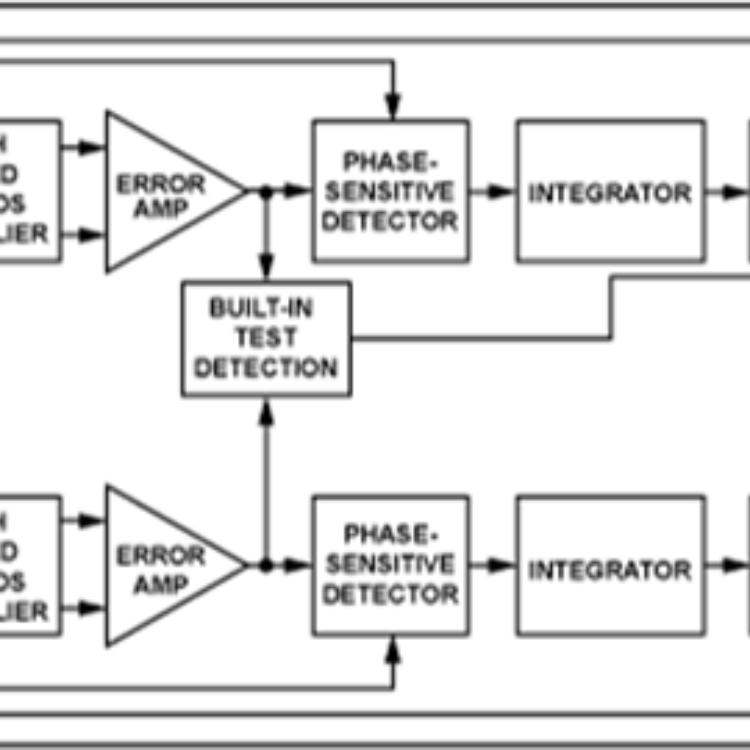

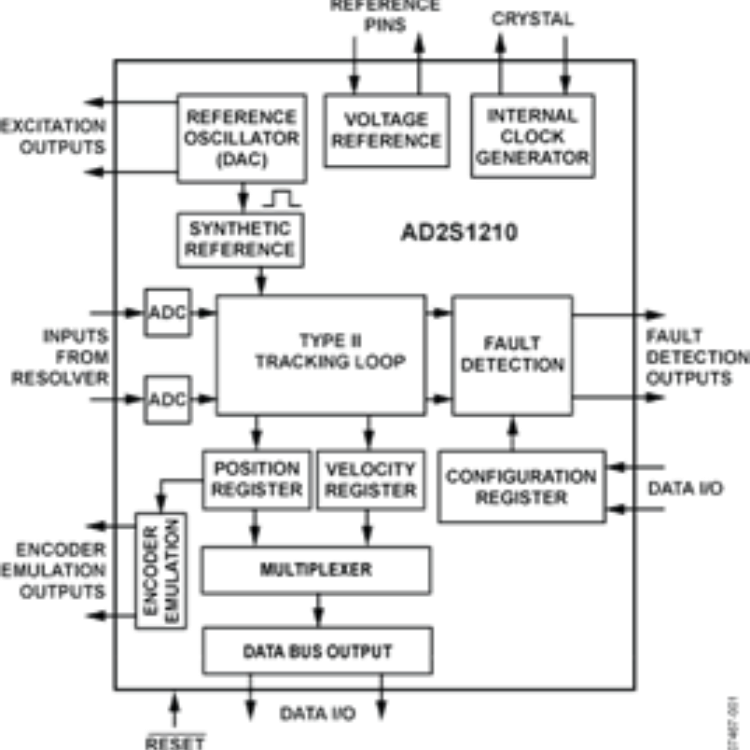

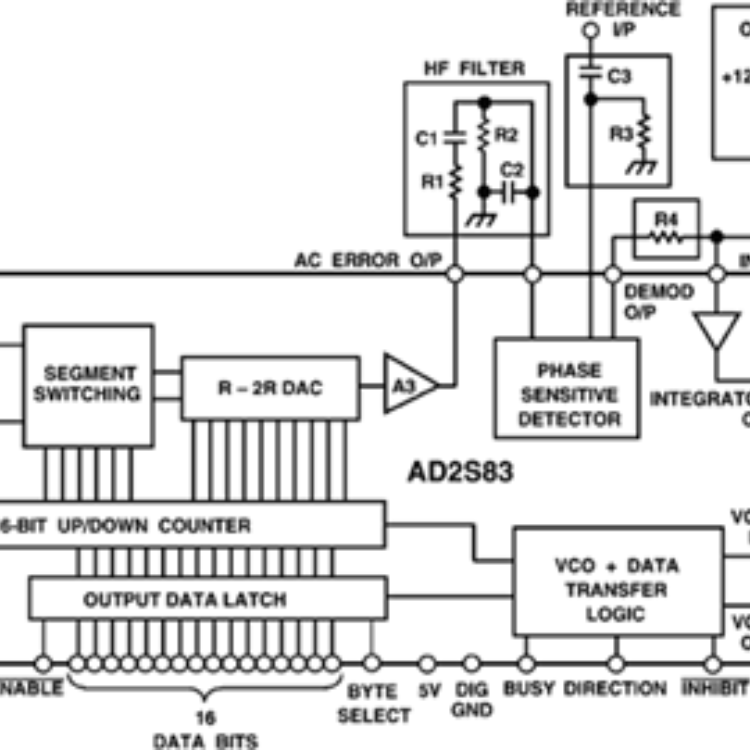

- 闭环跟踪（可选但常用）： 大多数高性能RDC内部实现一个 闭环跟踪环路 (Type-II Tracking Converter)。它本质上是一个高速的模拟/数字伺服系统，不断产生一个内部估计角度的数字值（θ），并根据输入Sin/Cos信号与参考信号的关系计算出当前输入角度与该估计角度之间的误差信号。然后通过一个积分器去驱动 θ 值不断调整和追踪真实的机械角度θ。这能实现高速、高精度的角度跟踪，几乎没有量化延迟。
输出： RDC最终输出一个数字量，代表旋变转子的绝对机械角度。
- 常见的输出格式：
  - 并行二进制码：多位二进制位同时输出，速度快。
  - 串行码 (如 SPI, SSI, BiSS)：通过少数几根线传输数据，布线简单，抗干扰好。
  - 模拟量 (如 sin/cos or sin/cos of 2θ)：有些RDC也能输出高分辨率模拟信号，供外部电路进一步处理。
- 分辨率：根据应用需求，常见有10位、12位、14位、16位甚至更高（代表360度被分成 2^10=1024, 2^12=4096, 2^14=16384, 2^16=65536份）。
- 更新速率：高速RDC能在一秒内更新角度数万次甚至数百万次。

主要特点和应用：

高精度和高分辨率： 能实现非常精确的角度测量（角秒级精度）。
高可靠性和耐用性： 因为旋变本身是纯电磁结构，无电刷和易损光学器件，能在极端恶劣环境（高温、低温、高湿、高振动、高冲击、强粉尘、油污、强电磁干扰等）下稳定工作。RDC作为电子元件，也具有高可靠性。
全绝对位置（单圈）： 输出为0-360°范围内的绝对角度值，无需电池或参考点。
高速跟踪： 能实时跟踪极高速旋转的角度变化。
长寿命和免维护： 旋变（尤其无刷结构）寿命非常长。

典型应用领域：

高性能伺服电机控制： 工业机器人关节电机、数控机床主轴/进给轴电机、电动汽车驱动电机（控制精确扭矩和速度的核心传感器）。
航空航天与国防： 雷达天线指向、导弹舵机、航空发动机控制、惯性导航平台姿态传感器（旋转部件）。
工业自动化： 高精度旋转平台、转台、自动化测试设备。
替代或补充光学编码器： 在需要超高可靠性和环境适应性的场合。

简单总结：

旋变数字转换器 (RDC) 是连接 旋转变压器 和数字控制系统（如电机驱动器、PLC、运动控制卡）的桥梁。它实时读取旋变发出的模拟正弦/余弦信号，通过内部精密的计算或跟踪环路，将其“翻译”成控制系统能直接理解和使用的数字角度值（如14位的0x0000～0x3FFF代表0-360°）。实现了对机械旋转角度的高精度、高可靠性的数字化测量。
