设计一个基于STM32的仓库监控系统，需要整合传感器、通信模块和用户界面，核心功能包括环境监测、安防监控和数据传输。以下是详细实现方案：
一、系统组成
-
主控制器
- STM32F4系列（如STM32F407ZGT6），高性能Cortex-M4内核，集成丰富外设（ADC/UART/SPI/I2C）。
-
传感器模块
- 温湿度：DHT22/DHT11（数字输出）
- 烟雾/可燃气体：MQ-2（模拟输出，需ADC）
- 光照强度：BH1750（I2C接口）
- 人体红外：HC-SR501（GPIO中断检测）
- 门磁传感器：干簧管+磁铁（GPIO输入）
-
通信模块
- WiFi上传：ESP8266（AT指令，串口连接）
- 4G远程通信：SIM7600（备用方案）
- 本地通信：RS485（Modbus协议，连接多节点）
-
用户交互
- OLED显示器：0.96寸SSD1306（I2C显示实时数据）
- 蜂鸣器+LED：声光报警（GPIO控制）
- 按键：阈值设置/报警复位
-
供电系统
- 12V DC适配器输入 + LM2596降压至5V/3.3V
- 备用锂电池（UPS功能）
二、软件架构
// 主程序伪代码
int main() {
HAL_Init(); // HAL库初始化
SystemClock_Config();
MX_GPIO_Init(); // GPIO初始化
MX_ADC_Init(); // ADC初始化（MQ-2）
MX_I2C_Init(); // I2C初始化（OLED/BH1750）
MX_USART1_UART_Init(); // UART初始化（ESP8266）
// 传感器初始化
DHT22_Init();
BH1750_Init();
while(1) {
// 每2秒采集一次数据
if (timer_flag) {
read_temperature_humidity();
read_smoke_value(); // ADC采集MQ-2
read_light_intensity(); // BH1750
check_pir_sensor(); // 人体检测
check_door_sensor(); // 门磁状态
// OLED显示更新
OLED_ShowData(temp, humi, smoke, light);
// 异常检测（示例：烟雾>1000ppm报警）
if (smoke > 1000 || pir_detected || door_open)
trigger_alarm();
// 数据上传至云平台
ESP8266_SendToCloud(temp, humi, smoke);
timer_flag = 0;
}
}
}三、核心功能实现
-
环境监测
- ADC采集MQ-2电压值，转换为烟雾浓度（需校准）
- DHT22单总线协议读取温湿度
- BH1750通过I2C获取光照数据
-
安防监控
// 人体检测（外部中断） void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) { if(GPIO_Pin == PIR_Pin) { pir_detected = 1; send_sms("ALERT: Human detected!"); // 触发短信通知 } } -
云平台通信
- ESP8266 AT指令流程：
AT+CWMODE=1 // Station模式 AT+CWJAP="WiFi名","密码" // 连接路由器 AT+CIPSTART="TCP","api.thingspeak.com",80 AT+CIPSEND=50 // 发送数据长度 GET /update?api_key=XXX&field1=25&field2=60\r\n
- ESP8266 AT指令流程：
-
报警联动
- 本地：蜂鸣器鸣响 + RGB LED闪烁红光
- 远程：推送微信/短信（通过云平台API）
四、电路设计要点
-
传感器接口
- MQ-2：PA0 (ADC1_IN0) + 比较器电路
- DHT22：PA1 (单总线)
- HC-SR501：PA2 (EXTI2)
-
抗干扰设计
- 烟雾传感器增加RC滤波
- RS485总线加120Ω终端电阻
- 关键信号线使用屏蔽线
五、云平台方案
-
ThingsBoard开源平台
- 创建Dashboard显示仓库地图+传感器实时数据
- 设置规则链：当温度>40℃时自动邮件报警
-
阿里云物联网平台
- 使用MQTT协议上传数据
- 配置数据流转到数据库（如TSDB）
六、扩展功能
- 图像监控
- 添加OV2640摄像头，异常时抓拍
- 能耗管理
- 接入智能电表（Modbus-RTU）
- 自动控制
- 联动通风扇（温度>30℃时启动继电器）
注意事项：
- 传感器定期校准（尤其MQ-2）
- 使用看门狗防止程序卡死
- ESP8266需处理断网重连机制
完整代码及电路图可在GitHub获取（需替换实际API密钥）：
https://github.com/yourname/stm32-warehouse-monitor
基于ZigBee的仓库温度监控系统有什么优点？
、维护和更新升级带来诸多不便。本文设计的仓库温度监控系统采用ZigBee技术的无线通信网络来对仓库各点温度进行连续24 h的监控，从而使管理者可以在控制室随时了解仓库现场的温度信息。
我到底怎么了
2019-10-08 07:35:48
药品仓库温湿度监控系统
药品仓库作为药品储存的主要场所，需要特定的温度和湿度条件，其环境条件的控制直接影响到药品的质量和疗效，以保持其稳定性和有效性。因此，建立一个高效、可靠的药品仓库温湿度监控系统，对于确保药品的安全储存
2024-07-26 10:12:48
医药仓库温湿度监控系统
温湿度监控系统应运而生。 系统概述 医药仓库温湿度监控系统，集成现代信息技术、传感器技术及自动化控制技术，实现对仓库内环境参数的实时监测、预警与调控，为药品的安全存储保驾护航。 系统主要由硬件设备和管理云平台
2024-08-21 12:01:28
医药仓库温湿度监控系统应用
医药仓库作为药品储存的主要场所，其环境条件的控制直接影响到药品的质量和疗效，以保持其稳定性和有效性。因此，建立一个高效、可靠的医药仓库温湿度监控系统，对于确保药品的安全储存和有效使用具有重要意义
2024-12-17 16:16:13
WCS仓库控制系统案例介绍
各种物流设备，如输送机、码垛机、穿梭车以及机器人、引导车等物流设备之间的运行。主要实现对各种设备系统接口的集成、统一调度和监控。二、WCS仓库控制系统流程介绍自动仓储系统大致可分为三个层次，最上层是...
gvjhvbc
2021-07-02 07:48:03
烟草仓库环境监控解决方案
，仓储管理工作是关键环节，因此建设烟草仓库环境监控方案，具有非常重要的实际意义和应用价值。 烟草仓库环境监控解决方案，针对烟草仓库厂区的温度、温湿度、氧含量等环境信息，进行实时监测，对片烟养护过程进行监控管理，
2023-08-24 17:20:35
互动仓库物流监控管理可视化服务
智能仓库的优势在于3D智能可视化服务，使仓库物流监控和管理能够实时显示并自动识别，智能决策可以与各个环节的物流信息系统集成。广州华锐互动利用3D可视化和3D建模技术，为智能仓库创建3D智能仓库物流
2022-06-24 17:40:07
基于STM32单片机的仓库火情系统设计
本次仓库火情系统的设计使用STM32单片机作为控制中心，通过MQ-2测量烟雾浓度，通过DHT11测量温湿度，通过火焰传感器检测火焰浓度，检测到的数据通过ESP8266上传，检测到温度超限时，继电器控制打开风扇，检测到烟雾低限时，继电器控制打开窗户，检测到火焰时，继电器控制加湿器喷淋。
2023-08-29 09:19:41
药品仓库温湿度监控系统特点
都是需要在 适宜其保存的一个温湿度环境下进行储存，这样才能保证其药效和质量不随着时间的推移而轻易发生改变。温湿度监控系统，在药品仓库里起着关键性的监控作用。 药品仓库温湿度监控系统解决方案，以存储环境管理为核心
2024-01-11 16:08:27

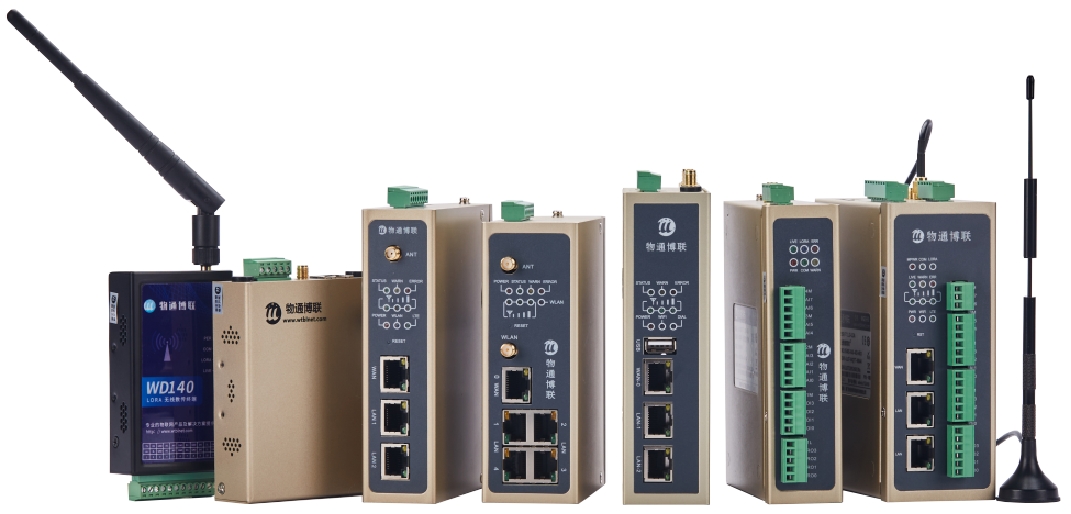

仓库物品计数远程监控系统方案
库存已满时现场红灯常亮，但仍需员工现场值守。 对此，物通博联提供仓库物品数据采集到ERP系统的解决方案，以实现仓储的远程管理与智慧升级。物通博联工业智能网关通过接入计数传感器，能够实时采集物品数据对接到ERP系统中
2025-09-16 14:11:11
STM32F1(CAN)GitHub仓库
STM32F1(CAN)GitHub 仓库：博文不再更新，后续更新会在 GitHub 仓库进行。1，开发环境1，固件库：STM32F10x_StdPeriph_Lib_V3.5.02，编译...
可口可甜
2021-08-11 08:16:02
基于STM32单片机的智慧仓库环境检测系统设计
1. 本次设计的系统是以STM32单片机作为核心控制器，然后可以通过温湿度传感器、烟雾传感器、光照传感器、火焰传感器完成对仓库内环境信息的采集，并且可以将采集到的数据信息在显示屏上进行显示，可以通过
2024-06-24 09:45:00
智能仓库安保系统怎么实现实时监控？
对这些信息进行处理，传送给需要这些信息的用户。无线传感器网络具有价格低廉、体积小、组网方便、灵活等特点。这里将无线传感器网络引入安全保护系统，充分发挥无线传感器网络的优点，以提高智能仓库安全保护系统
脑洞大赛20
2019-08-28 07:48:04
东莞智能仓储系统利用仓库空间
、制造和运输机构仍在使用传统方法来管理销售、存储、拣配和供应商品。可以通过智能仓储管理系统对其进行增强。智能仓储系统是一种用于仓库视频操作事件的高效工具。根据"实时" 视频或仓储档案
旭日东自动化设备
2021-03-15 09:37:04
仓库雷电预警系统
2025-10-23 15:03:43
基于STM32和CAN总线的温度监控系统的设计
小编为大家总结了一篇基于 STM32 和 CAN 总线的温度监控系统的设计，通过上位机与下位机的通信，实现对温度数据的监控，并经初步实验达到了设计的要求。1 系统总体方案概述系统总体框图如图 1
hisysteeoke
2021-08-19 07:31:59
物联网智能仓库安防系统设计方案
智能仓库的设计通过分析传统仓库功能，以STM32为主控芯片，搭配使用各种传感器模块采集数据，通过ESP8266联网芯片将数据上传至机智云平台的网络服务器，实现了设备的实时数据采集和联网。本系统
2022-05-17 11:09:51
如何设计武警部队无线视频监控系统？
视频监控系统已广泛用于武警部队，有力提升了武警部队的执勤备战能力。但武警部队驻扎范围广，如水坝、重要仓库、矿产资源基地、桥梁、隧道等，监控点分散且与监控中心距离较远，利用传统有线网络的视频监控往往
云汉007
2019-08-14 06:07:10
仓库环境温湿度监测系统功能
仓库环境温湿度监测系统在现代物流管理中扮演着至关重要的角色。以其实时监测、精准分析、预警提醒和节能环保等优势，成为企业保障物资安全、提高仓储效率的重要工具。 仓库环境温湿度监测系统方案，基于云计算
2024-05-17 17:07:35
仓储环境监控系统监控内容与功能
、自动化控制等技术，结合仓库环境而来的物联网解决方案，对仓库内的环境、货物储存、运行设备、电源等进行监控、预警与管理的系统。对仓储温度、湿度进行现场巡检显示，管理员通过手机电脑端的云平台，实时查看温湿度信息，或进
2023-10-12 16:16:03

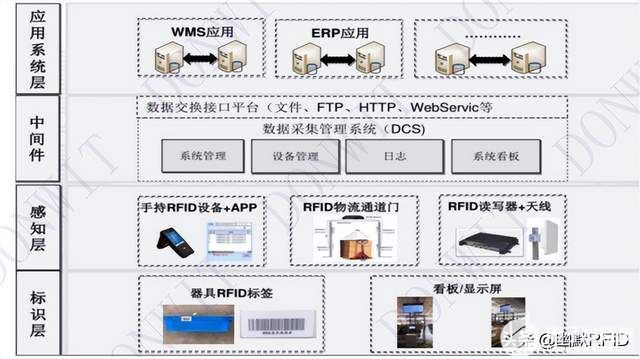

智慧物流之RFID仓库管理系统
