以下是 TJA1050（一款高速CAN总线收发器芯片）的典型引脚定义及中文说明（基于TJA1050T/3封装，常见型号）：
TJA1050 引脚定义（中文）
| 引脚号 | 引脚名称 | 方向 | 功能说明 |
|---|---|---|---|
| 1 | TXD | 输入 | CAN发送数据输入：连接CAN控制器的TXD输出脚，传输数字信号至收发器。 |
| 2 | GND | - | 地线：芯片参考地（0V）。 |
| 3 | VCC | - | 电源正极：+5V供电输入（工作范围：4.75~5.25V）。 |
| 4 | RXD | 输出 | CAN接收数据输出：将总线模拟信号转换为数字信号输出至CAN控制器的RXD脚。 |
| 5 | Vref | 输出 | 参考电压输出：内部参考电压输出（约0.5×VCC），通常可悬空或用于诊断。 |
| 6 | CANL | 双向 | CAN总线低电平线：连接总线物理层低电平信号线。 |
| 7 | CANH | 双向 | CAN总线高电平线：连接总线物理层高电平信号线。 |
| 8 | STB/S | 输入 | 待机模式控制/斜率控制： 高电平：进入待机模式（低功耗） 低电平：激活高速模式（默认） |
关键说明：
-
TXD/RXD接口
- TXD接收来自MCU的CAN控制器信号，RXD向MCU返回总线数据。
- 确保逻辑电平与控制器匹配（一般为TTL/CMOS电平）。
-
总线终端电阻
- CANH/CANL线需在总线两端接入120Ω终端电阻，抑制信号反射。
-
待机模式（STB引脚）
- 拉高STB引脚可进入低功耗待机状态（电流≈10µA），总线关闭但可通过总线唤醒。
-
电磁兼容性
- CANH/CANL建议设计为差分走线并远离噪声源，提升抗干扰能力。
-
失效保护特性
- 硬件自动处理总线短路、断线等故障，确保安全状态（如自动关闭驱动器）。
典型应用框图：
MCU(CAN控制器) → TXD (Pin1) → TJA1050 → CANH (Pin7) → CAN总线

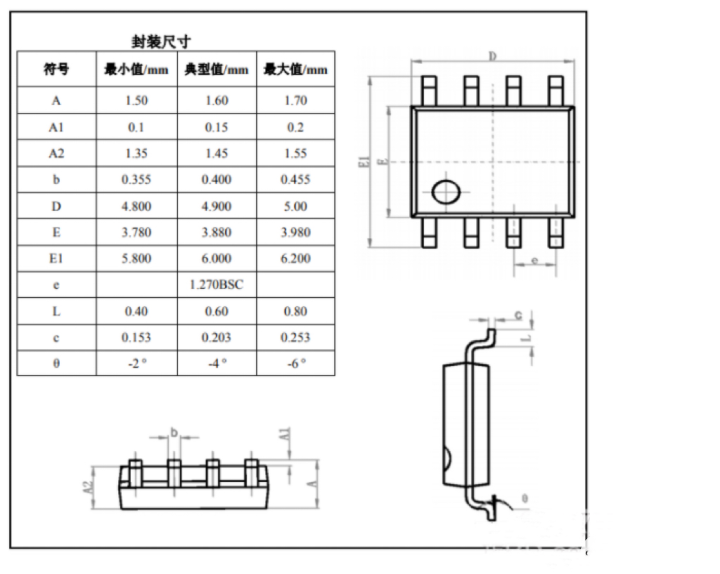

← RXD (Pin4) ← ← CANL (Pin6)注意：不同封装型号（如SOIC-8, DIP-8）引脚排列可能不同，请以实际芯片型号和官方数据手册为准。
如需完整规格书，可访问NXP官网搜索"TJA1050 Datasheet"。
