以下是WS2812智能LED的核心技术参数和应用说明（基于主流数据手册整理）：
基础特性
-
集成结构
- 内置RGB三基色LED + 驱动IC（单芯片方案）
- 输入电压：3.5V-5.3V（推荐5V±0.5V）
- 单点功耗：≈0.3W（满亮度白色）
-
通信协议
- 单线归零码协议（NRZ）
- 数据传输速率：800Kbps
- 信号时序精度：±150ns（关键参数）
- 0码：高电平0.35μs + 低电平0.8μs
- 1码：高电平0.7μs + 低电平0.6μs
- 信号传输延时：约24μs/灯珠
电气参数
| 参数 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 工作电流 | - | 60 | 90 | mA |
| 待机电流 | - | 0.5 | 1 | mA |
| 色温范围 | - | - | 6500K | - |
| ESD防护 | ±4kV（人体放电模型） |

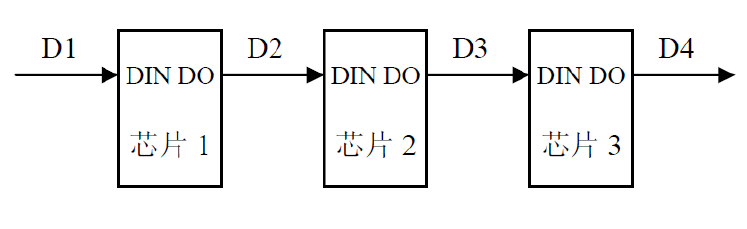

级联控制
-
数据传输逻辑
- 每个灯珠接收24bit数据（G7~G0, R7~R0, B7~B0）
- 自动转发后续数据：芯片在收到第24bit后，将后续信号输出给下一灯珠
- 重置时间：>50μs低电平结束帧
-
级联限制
- 刷新帧率 = 1 / (N×24μs + 50μs)
- 例：100颗灯珠 = 约40Hz刷新率（理论计算）
- 电压衰减建议每5米补电（线径≥0.5mm²）
- 刷新帧率 = 1 / (N×24μs + 50μs)
硬件设计要点
-
典型电路连接
MCU GPIO → 470Ω电阻 → WS2812 DIN └─ 100nF电容 ← VDD(5V)- 电源并联1000μF电解电容 + 0.1μF陶瓷电容
-
PCB Layout建议
- VDD与GND走线等宽
- 信号线远离电源线（避免干扰）
- 级联距离<3cm可不加缓冲电路
温度与环境
| 参数 | 范围 |
|---|---|
| 工作温度 | -25℃~+85℃ |
| 存储温度 | -40℃~+100℃ |
| 焊接条件 | 260℃ <10秒 |
应用场景
- LED全彩灯带/像素屏
- 建筑轮廓照明
- 汽车氛围灯
- 艺术装置（单点可控优势）
⚠️ 信号完整性注意：
长距离级联建议使用：
- 74HCT245等信号放大器
- 分区域供电方案
- UART转单线专用芯片（如WS2812B专用驱动器）

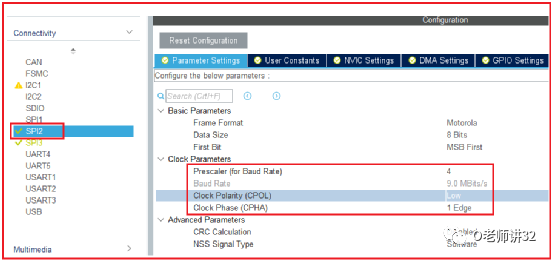

需要原厂数据手册PDF或典型电路图可回复告知，我可提供资源下载链接或时序图解析。实际代码驱动示例（Arduino/STM32）也可补充。
