好的，以下是分压式电路（分压器）和限流式电路（限流器）的中文解释和对比：
它们都是利用滑动变阻器（可变电阻）来实现不同控制目标的电路接法。
一、分压式电路（分压器）
核心目标：调节输出电压
通过对电源电压进行连续、可调的分压，在负载两端获得可以从0到接近电源电压连续变化的输出电压。
电路特点：
- 接法：
- 滑动变阻器有三个接线端：两个固定端（A、B）和一个滑动端（P）。
- 固定端A和B 并联连接到电源（通常是直流电源）的正负极（相当于整个变阻器与电源并联）。
- 负载（RL） 的一端连接到滑动端P，另一端连接到固定端A或B（通常是B，即连接到负极或地）。
- 输出端 就是滑动端P和固定端B之间的两端。
- 工作原理：
- 当滑动端P移动时，相当于改变了连接到负载的变阻器电阻（AP段）与剩余电阻（PB段）的比例。
- 输出电压 Vout 等于 PB 段电阻上的电压降（或 AP 段电压降，取决于负载连接哪一端）。
- 关键特性：输出电压可以从0V（P滑到B端）连续变化到接近电源电压V（P滑到A端）。
- 优点：
- 输出电压调节范围宽且连续，可以从0开始调节。这是它最核心的优势。
- 负载电压完全由变阻器分压决定，理论上与负载电阻大小无关（实际受负载电阻影响，见缺点）。
- 缺点：
- 能耗比较大： 整个变阻器始终连接在电源上，电流始终流过整个变阻器（或大部分），无论输出电压高低，大部分功率都以热能形式消耗在变阻器上（尤其在输出电压很低时效率极低）。
- 负载影响： 当负载电阻 RL 不是远大于滑动变阻器总阻值 R总 时，负载会“分流”，导致实际输出电压小于理论计算值（即输出电压受负载电阻大小影响）。要求 RL >> R总 效果才好。
- 典型应用：
- 需要从零开始连续调节电压的地方（如实验电路中调节小灯泡亮度、给晶体管电路提供可调偏置电压）。
- 传感器信号调理中的电平转换。
- 基准电压源。
二、限流式电路（限流器）
核心目标：调节电流
通过调节串联在电路中的电阻大小，来控制或限制流过负载（和整个串联回路）的电流大小。
电路特点：
- 接法：
- 滑动变阻器通常使用两个接线端：一个固定端（A或B）和滑动端P。
- 变阻器与负载（RL）串联，然后作为一个整体再连接到电源（电源正极 -> 变阻器固定端A -> 滑动端P -> 负载RL -> 电源负极）。
- 有效限流电阻是滑动端P与固定端A之间的电阻（AP段）。
- 工作原理：
- 当滑动端P移动时，改变了串联在电路中的有效电阻值（AP段的阻值）。
- 根据欧姆定律 I = V电源 / (RAP + RL)，改变 RAP 就改变了回路电流 I。
- *关键特性：可以通过增大RAP来减小电流，但不能使电流减小到0（因为至少负载本身有电阻）。负载两端电压 VL = I RL 会随电流变化，但通常不能从0开始调节。**
- 优点：
- 结构简单，接线方便。
- 能耗相对较低（相比分压式）： 当不需要限流时（P滑到A端，RAP≈0），变阻器消耗的能量很小（忽略导线电阻）。只有在限制电流时，限流电阻上才消耗功率。
- 保护作用明确： 可以有效防止电路启动时的过大冲击电流或限制最大工作电流，保护电源和负载。
- 缺点：
- 输出电压不能从0开始调节： 负载电压 VL = I RL = [V电源 / (RAP + RL)] RL。当 RAP 最大时，VL 最小（但不为0）；当 RAP = 0 时，VL 最大（接近 V电源）。负载电压调节范围窄。
- 调节不线性： 电流/电压与变阻器位置不是简单的线性关系。
- 典型应用：
- 限制电路启动电流（如白炽灯启动、电机启动）。
- 需要平滑调节电流但不需要电压从零开始的情况（如粗调直流电机转速）。
- 作为过流保护电路的组成部分。
- 在测量小灯泡伏安特性曲线时，常采用限流式接法来控制电流变化。
三、核心区别总结
| 特性 | 分压式电路 (分压器) | 限流式电路 (限流器) |
|---|---|---|
| 主要目的 | 精细调节输出电压 (从0到接近V) | 调节/限制回路电流 (不能到0) |
| 接法特点 | 变阻器两固定端接电源，负载接滑动端和一固定端 | 变阻器 串联 在回路中（常用滑动端和一固定端） |
| 输出电压范围 | 0 ~ V (接近电源电压) | Vmin (不为0) ~ V (接近电源电压) |
| 回路电流 | 较大且恒定（流过整个变阻器） | 可调（由限流电阻和负载决定） |
| 能量消耗 | 较大（持续消耗在变阻器上） | 较小（只在限流时明显消耗） |
| 负载影响 | 显著（要求 RL >> R总） | 相对较小 |
| 适用场景 | 需电压从0起调、精密电压控制 | 简单限流、电流调节、保护电路 |
简单记忆：
- 分压调压能从零： 分压式用来调电压，能从0调到最大。
- 限流控流不到零： 限流式用来调/限电流，不能调到0。
- 分压并联负载挂滑动： 分压接法变阻器并电源，负载挂滑动端。
- 限流串联在通路： 限流接法变阻器串在回路里。
选择哪种接法取决于你的实验或电路设计目标：需要精确调节电压从零开始，选分压式；只需要控制电流范围或提供保护，选限流式。

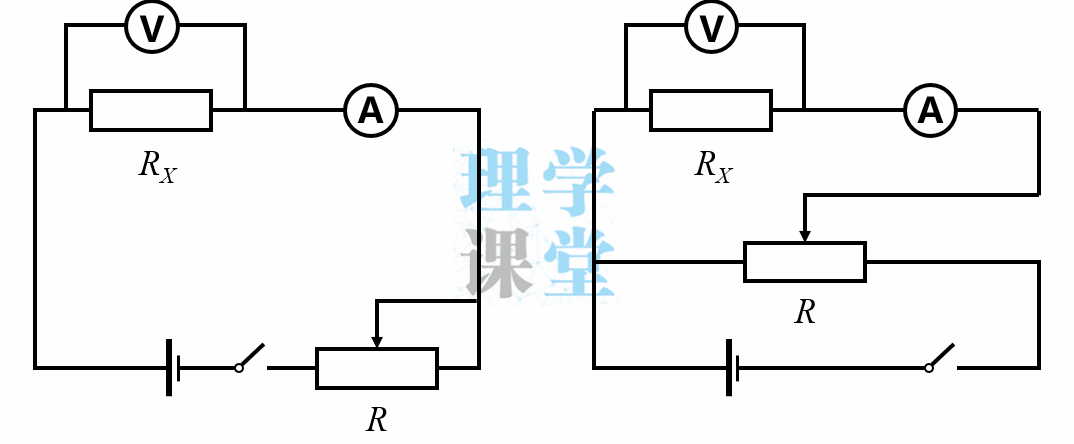

滑动变阻器分压式和限流式的选择
滑动变阻器是一种常用的电子元件，用于调整电路中的电阻值，从而改变电路中的电流和电压。在电路设计中，滑动变阻器可以采用分压式和限流式两种方式。 一、滑动变阻器的原理 滑动变阻器的构造 滑动变阻器主要
2024-07-24 11:23:48

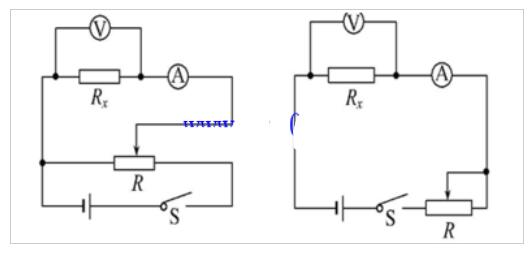

分压式接法和限流式接法区别
分压式接法和限流式接法区别 分压式接法和限流式接法是电路中常用的两种接法方式。它们在应用领域、工作原理以及在实际电路中的应用等方面存在一定的区别。下面将详尽、详实、细致地介绍这两种接法的区别。 分压
2023-12-27 11:28:27
滑动变阻器限流式分压式接法区别
滑动变阻器是一种常见的电子元件，用于调节电路中的电阻值。在实际应用中，滑动变阻器的接法主要有两种：限流式和分压式。这两种接法在电路设计和应用中有着不同的优缺点和适用范围。 一、限流式接法 工作原理
2024-08-05 14:37:44
限流式滑动变阻器与分压式滑动变阻器的区别
限流式滑动变阻器与分压式滑动变阻器是两种常见的电子元件，它们在电路中起到调节电阻值的作用。尽管它们的基本功能相似，但在设计、工作原理、应用场景等方面存在一些差异。 一、结构差异 限流式滑动变阻器
2024-08-05 14:32:26
分压与限流的选取原则
分压与限流是电子元器件中常见的两种保护措施。分压是指通过合理的电阻网络将电压分为多个部分，以降低电压到合适的范围；而限流则是通过设置电流限制来保护电路免受过大电流的损害。在设计和选择使用分压与限流
2024-01-10 14:29:47

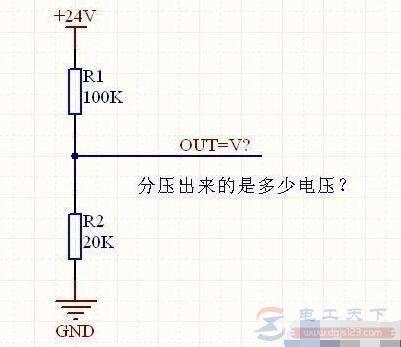

分压器和限流器的区别
分压器和限流器的区别 分压器和限流器是电子电路中常用的两种元件，它们具有不同的作用和原理。在电子元件和电路设计中，正确理解和合理使用这两种元件是非常重要的。 一、分压器的原理和作用 分压器是一种用于
2023-12-20 15:35:51
限流式滑动变阻器的选型原则
限流式滑动变阻器，又称为限流电阻器或限流电位器，是一种用于限制电路中电流大小的电子元件。在电子电路设计中，选择合适的限流式滑动变阻器对于确保电路的稳定运行和提高电路性能至关重要。 一、限流式滑动
2024-08-05 14:31:00
电阻常见作用：分压、分流和限流
在电子线路中电阻的作用有哪些，电阻主要起阻碍电流流过的作用，也是电路中使用最多的元器件，不同类型的电阻所起的作用不同，但电阻最常见的作用是分压、分流和限流
2023-09-14 15:38:37
限流式保护器的作用
1.限流式保护器是一种用于限制短路电流的过电压和操作过电压，以保护线路、电器设备免受过载、短路和欠压损坏的保护器件。它主要由金属氧化物半导体构成，具有体积小、容量大、耐高压冲击的优点；同时由于
2023-01-28 13:54:26
从过载到电弧，充电桩限流式保护器如何实现全方位防护？
保护器等组成。在电气设备发生故障时，电气防火限流式保护器会快速检测故障并切断电流，从而保护电气设备和现场人员的安全。 传统短路保护手段及解决方法 传统保护方式采用电磁脱扣式断路器，检测到短路时，脱扣器动作，分断
2026-03-09 10:41:21

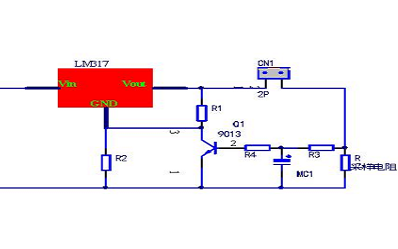

关断式和限流式电路过流保护电路的概述
现在的社会里不开电的存在，那么也就离不开各种各样的电路，那么你知道电流保护电路的原理吗？现在的电路越来越追求可靠性、安全性，很多电路都设置过压过流检测电路，从而对电路进行保护，对于电路过流保护一般控制方法关断式或者限流式。
2020-10-31 11:22:01
防火限流式保护器：筑牢电气火灾防线的安全卫士
保护器等组成。在电气设备发生故障时，电气防火限流式保护器会快速检测故障并切断电流，从而保护电气设备和现场人员的安全。 传统短路保护手段及解决方法 传统保护方式采用电磁脱扣式断路器，检测到短路时，脱扣器动作，分断
2024-10-24 13:23:25
充电桩用限流式保护器怎么选择？
简婷 安科瑞电气股份有限公司 上海嘉定 201801 技术支持18701998775 电气防火限流式保护器 电气防火限流式保护器是一种电气保护设备，通常用于防止电气设备过载、短路、接地故障
2025-04-11 13:10:11

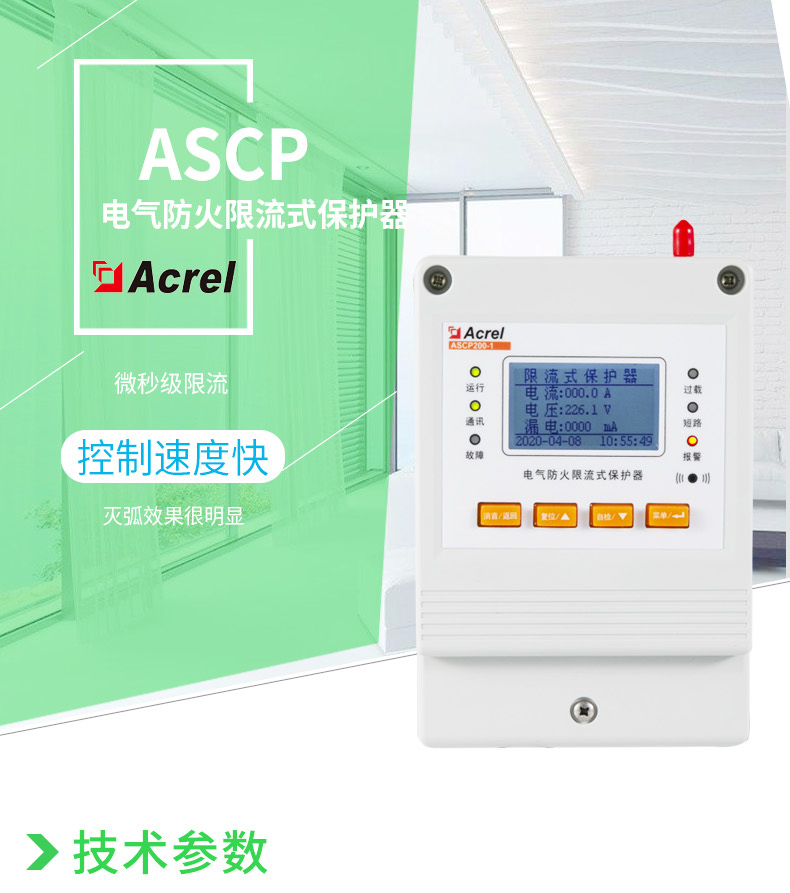

ASCP系列电气防火限流式保护器的功能及区别介绍
限流式保护器在有的场合也叫作灭弧式保护器，因此有时候容易和故障电弧探测器混淆，但限流式保护器主要用于故障短路后的快速切断，相当于空气开关瞬间脱扣功能的加强版，属于事后保护。
2021-11-17 15:55:22

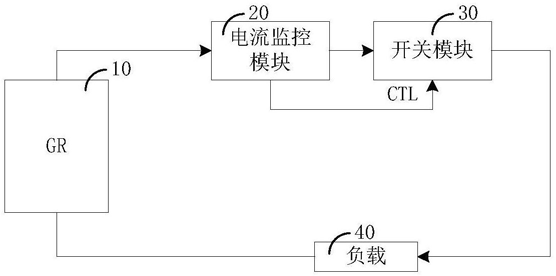

充电桩电气防火限流式保护器及其过电流故障检测方法
本文介绍一种电气防火限流式保护器及其安全启动方法，以实现一种开机流程安全启动的电气防火限流式保护器，保证电气防火限流式保护器在负载短路的状态下安全的启动。
2023-03-08 14:33:00
充电桩电气防火限流式保护器及其过电流故障检测方法
目前，建筑电气防火领域往往需要电气防火限流式保护器，以用于电气短路限流，有效的降低电路短路带来的危害，然而在实际使用中，存在这样一种极端情况，即电气防火限流式保护器启动时负载就处在短路状态。因此，需要设计一种开机流程安全启动的电气防火限流式保护器。
2023-04-06 11:04:07

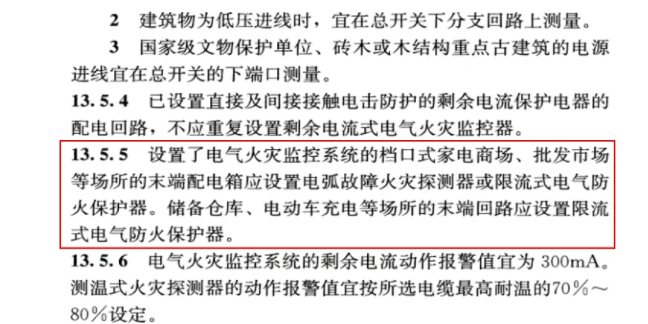

新能源汽车充电桩如何选择限流式保护器？
通常由熔断器、限流器、短路保护器和过载保护器等组成。在电气设备发生故障时，电气防火限流式保护器会快速检测故障并切断电流，从而保护电气设备和现场人员的安全。 传统短路保护手段及解决方法 传统保护方式采用电磁脱扣式断路器，检测到短路
2024-10-25 09:21:28

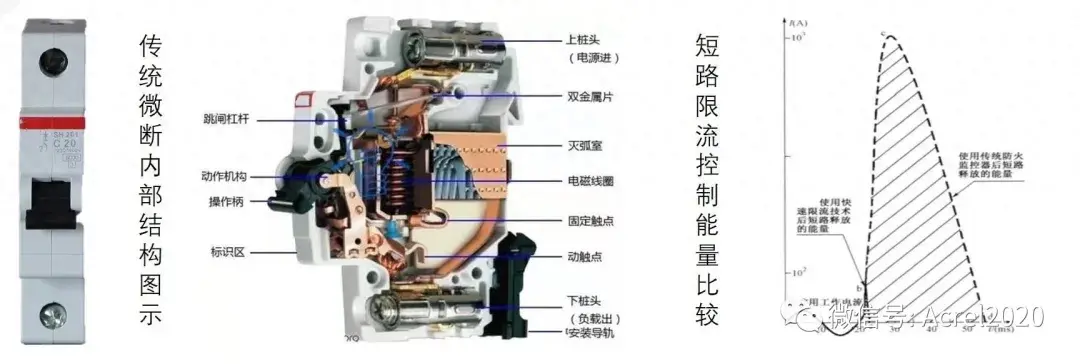

电气防火限流式保护器在电动汽车和电瓶车充电桩的应用分享
传统保护方式采用电磁脱扣式断路器，检测到短路后脱扣器动作，分断时间在毫秒级，无法阻止短路点产生的溅射火花和大量发热，极容易酿成火灾事故。而采用限流式保护器在短路或过载后150微秒内限制故障电流
2023-01-13 15:16:36

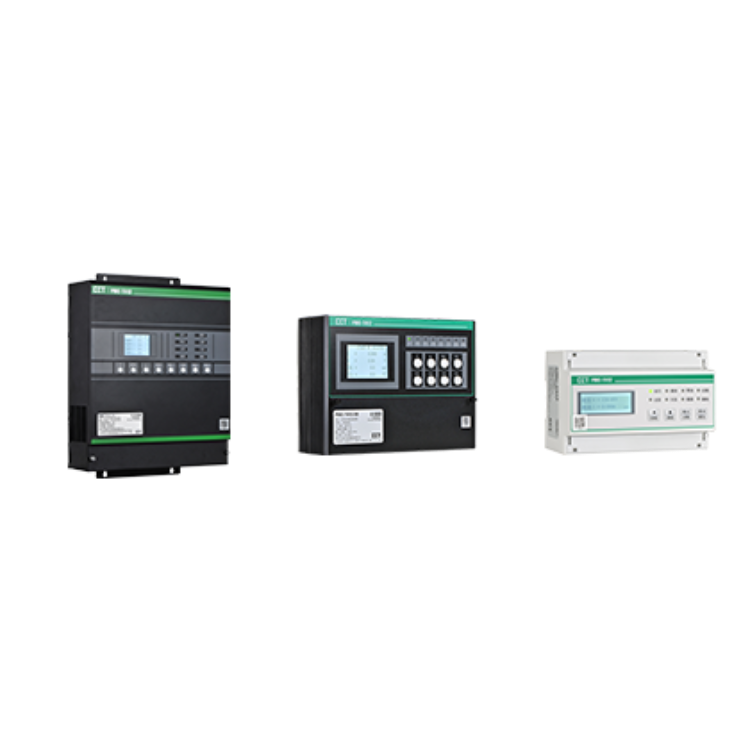

PMC-T412系列电气防火限流式保护器
2025-05-12 10:17:25
ASCP系列电气防火限流式保护器的应用案例分析
ASCP系列电气防火限流式保护器（灭弧式智慧用电）是安科瑞专门为了保护低压配电线路中短路、过载等问题研发，可以合理克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大。
2023-08-08 12:45:41

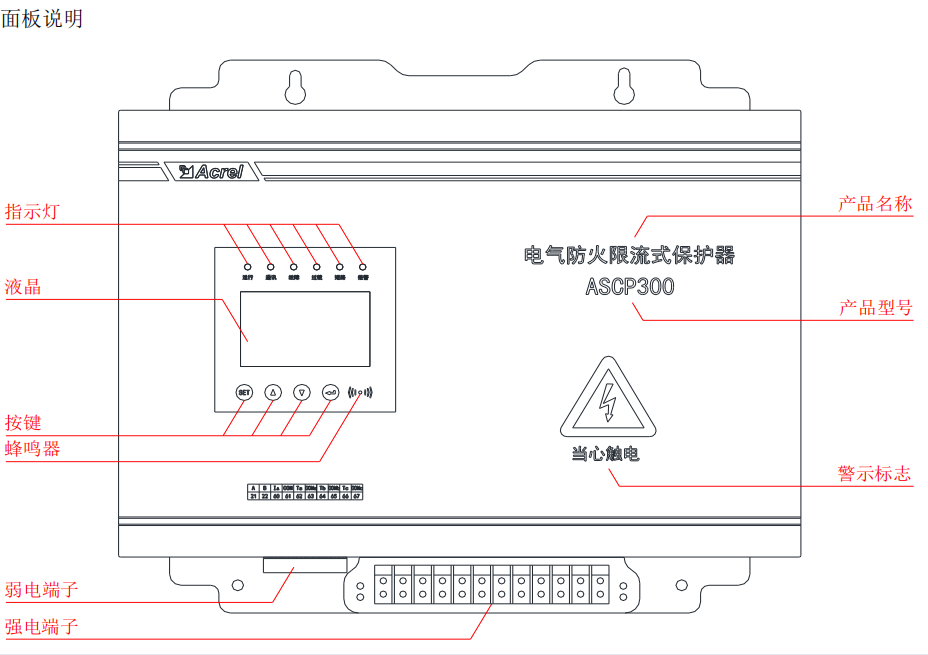

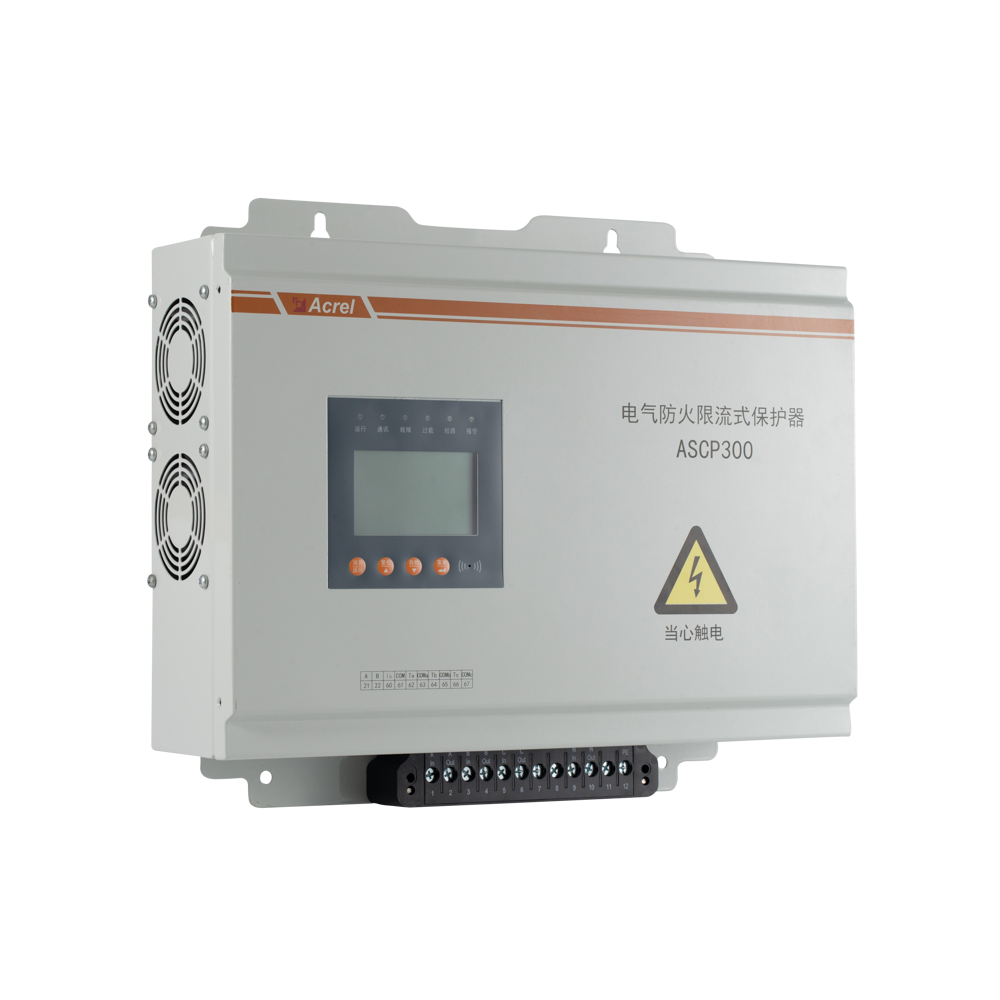

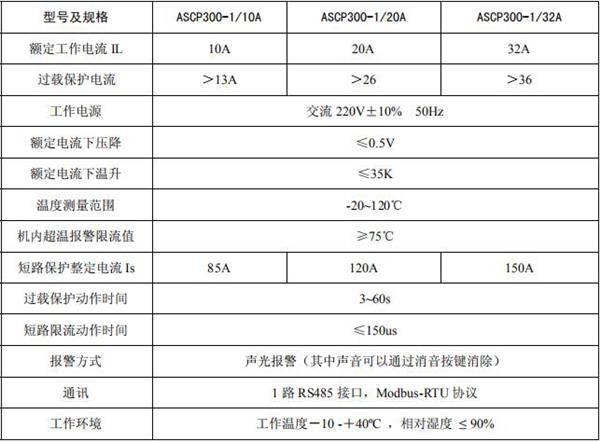

ASCP300-1型电气防火限流式保护器
安科瑞 程瑜 1 概述（防火限流式保护器-过载限流功能保护） ASCP300-1型电气防火限流式保护器可有效克服传统断路器、空气开关和监控设备存在的短路电流大、 切断短路电流时间长、短路时产生的电弧
2024-02-23 13:55:46

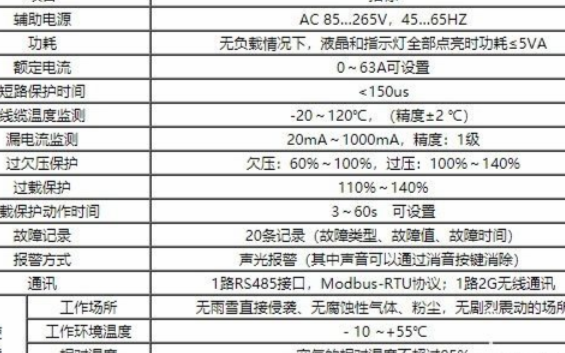

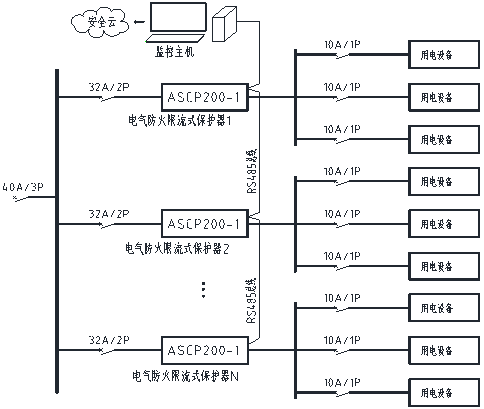

ASCP200-1型电气防火限流式保护器简介
