“两相交错LLC”通常指一种电力电子变换器拓扑结构，结合了两相交错并联技术和LLC谐振变换器的特点。以下是其关键要点解析：
1. 基本概念
- LLC谐振变换器：一种高效DC-DC转换拓扑，利用谐振腔（电感L、电容C和变压器漏感）实现软开关（ZVS/ZCS），降低开关损耗，适用于高功率密度和高效率场景。
- 两相交错并联：将两个相同的变换器相位交错（通常相差180°）并联运行，通过相位差抵消电流纹波，提升整体功率等级和动态响应。
2. 结构特点
- 两相并联结构：两个LLC谐振单元并联，共用输入/输出端，但开关管的驱动信号相位差为180°。
- 谐振腔设计：两相共享或独立谐振参数（如Lr、Cr、Lm），需保证参数对称性以实现均流。
3. 核心优势
- 降低电流纹波：两相电流纹波相互抵消，减少输出电容体积和损耗。
- 提升功率容量：单相功率翻倍，适用于大功率应用（如服务器电源、电动汽车充电器）。
- 优化热管理：功率分散到两相，降低单相热应力，提高可靠性。
- 保持软开关特性：LLC的零电压开关（ZVS）优势得以保留，效率高。
4. 设计关键点
- 谐振参数设计：需同时满足两相的谐振频率和增益特性，通常需参数对称。
- 均流控制：通过相位同步或闭环控制确保两相电流均衡，避免单相过载。
- 磁集成技术：可共用磁芯减少体积（如集成变压器或耦合电感）。
- 死区时间优化：确保两相交错时序准确，避免直通或开关损耗增加。
5. 应用场景
- 高功率服务器/数据中心电源（1kW以上）
- 新能源系统（光伏逆变器、储能系统）
- 电动汽车充电桩（车载充电机OBC、直流快充）
- 工业电源（焊接设备、激光电源）
6. 对比单相LLC的优势
| 指标 | 单相LLC | 两相交错LLC |
|---|---|---|
| 输出电流纹波 | 较高 | 显著降低（纹波抵消） |
| 功率密度 | 较低 | 更高（分散热源，缩小体积） |
| 动态响应 | 较慢 | 更快（多相并联） |
| 成本 | 低 | 较高（需额外控制电路） |
7. 挑战与解决方案
- 均流问题：采用电流采样+闭环控制或均流电阻。
- 磁元件设计：优化磁集成布局以减少漏感和损耗。
- 控制复杂度：使用数字控制器（如DSP）实现精确相位同步。
如果需要进一步探讨具体设计步骤（如谐振参数计算、控制策略实现），可提供更详细的技术方向或应用场景，我会继续补充说明！

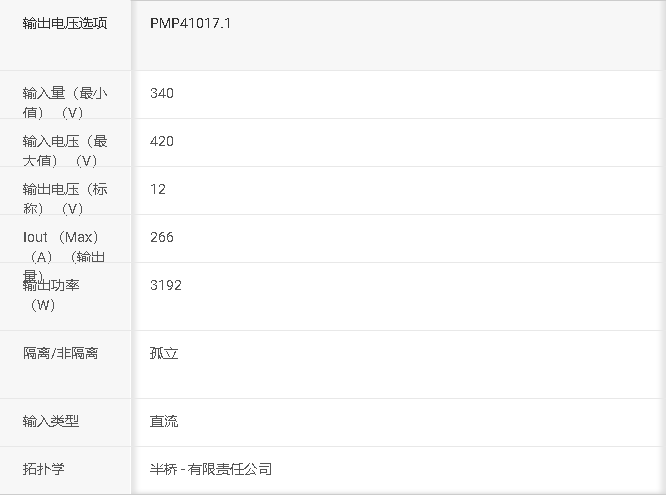

PMP41017 采用 GaN 和 C2000™ MCU 的 3kW 两相交错式半桥LLC参考设计
此参考设计是一款使用 LMG3422 和 F280039C 器件的 3kW 两相交错式半桥电感器-电感器-电容器 （LLC）。这种设计可以实现 98.1% 的峰值效率和 313 W
2025-02-25 11:20:51
FPAM30LH60：两相交错式功率因数校正的理想之选
FPAM30LH60：两相交错式功率因数校正的理想之选 在电子工程师的日常工作中，功率因数校正（PFC）技术是提高电源效率和减少谐波污染的关键。今天，我们就来深入了解一款专为两相交错式功率因数校正
2026-04-28 14:55:26
具有功耗计量功能的两相交错700W功率因数校正转换器参考设计
描述此设计是一种添加了功耗计量功能的数字控制两相交错 700W 功率因数校正转换器。此功率因数校正转换器的两个 180° 相移升压功率级采用 C2000™ Piccolo™ 微控制器，其中的微控制器
study875
2022-09-16 06:31:26
新品 | 碳化硅SiC 5.5kW三相交错并联LLC谐振变换器评估板
新品碳化硅SiC5.5kW三相交错并联LLC谐振变换器评估板EVAL_5K5W_3PH_LLC_SiC5.5kW三相交错并联LLC谐振变换器，能将400V直流输入电压转换为稳定的50V直流输出电压
2026-01-26 18:42:19
基于N32H474的应用于AI服务器高功率密度两相交错无桥图腾PFC数字电源参考设计方案
这一趋势，国民技术推出 NS3KW420VP2 数字电源参考设计方案 ，一款基于SiC器件与数字控制架构的 3kW 两相交错无桥图腾 PFC ，在紧凑体积内实现了 6444W/L 的超高功率密度 与 峰值效率 99.0% 的优异表现。 0 1 核心架构：SiC + 两相交错无桥图腾
2026-03-25 07:05:00
变频错相控制方法中时序管理是怎样的设计与思考？

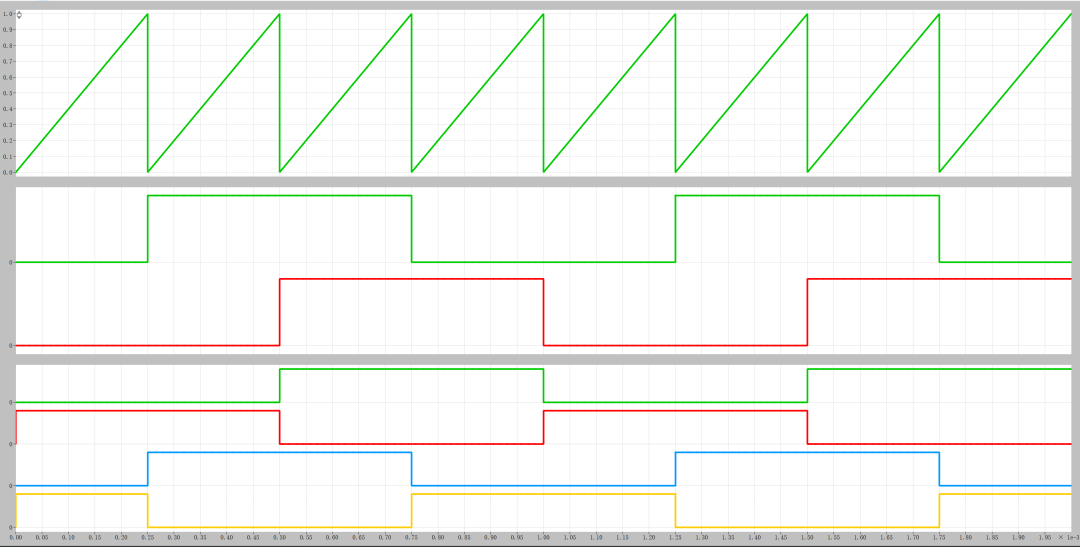

比如LLC和CRM的两相交错控制中，我们需要同时变化频率又需要保证相位以设定角度工作。我们简单的以两相LLC交错90度的实现上来看，变化频率时，还需要保证角度正确，就需要事先知道频率变化后的周期长度，然后在去计算出滞后的时间
2023-02-08 14:49:52
将主电路的三相电源的任意两相交换对电路有什么影响？
将主电路的三相电源的任意两相交换对电路有什么影响？会对仿真波形有什么影响？电路可以正常工作吗？
zyh34997
2023-04-24 15:02:03
基于dsPIC33CK256MP508实现的三相交错LLC PWM发波逻辑

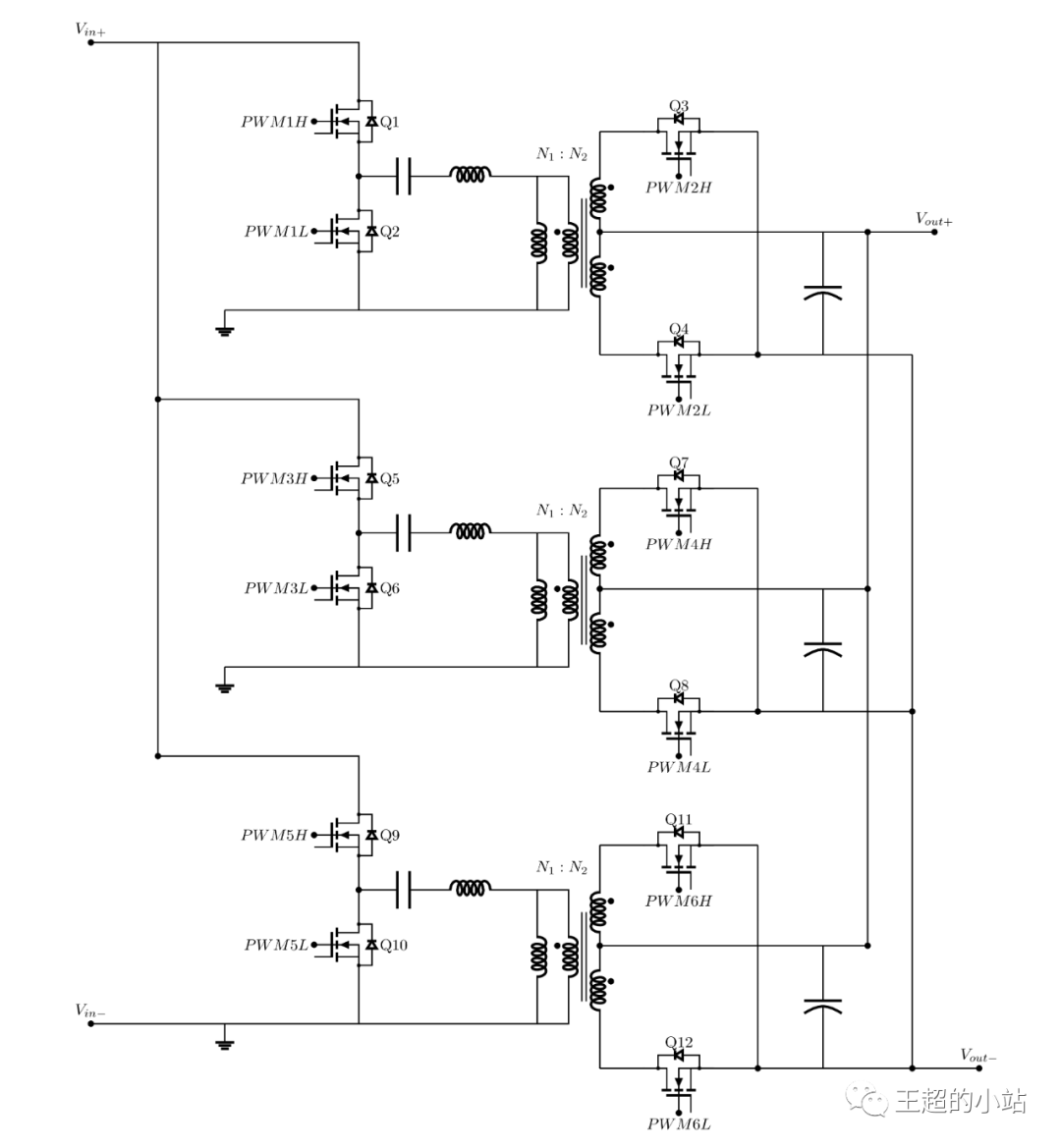

三相交错带同步整流的半桥LLC拓扑结构示意如下，需要6对PWM波。对于dsPIC33CK256MP508 可以用PG1、PG3和PG5作为主管PWM驱动，PG2、PG4和PG6作为同步管PWM驱动。
2023-07-22 15:53:23
变频错相控制方法中的时序管理设计与思考

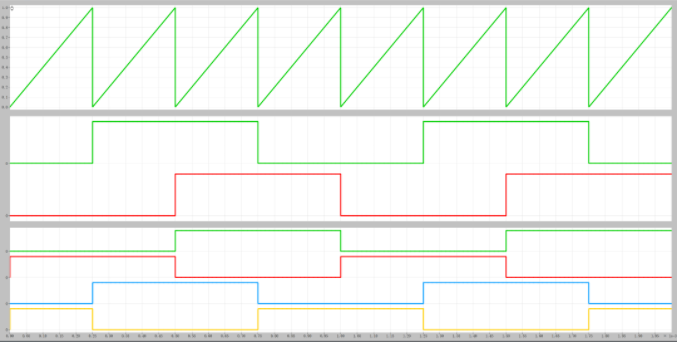

在比如LLC和CRM的两相交错控制中，我们需要同时变化频率又需要保证相位以设定角度工作。我们简单的以两相LLC交错90度的实现上来看，变化频率时，还需要保证角度正确，就需要事先知道频率变化后的周期长度，然后在去计算出滞后的时间
2023-02-14 09:08:29
三相电机怎么装成两相电机 如何测量三相电机的好坏
将三相电机改装成两相电机是比较困难的，因为三相电机的工作原理与两相电机有很大的差异。三相电机需要三相交流电源才能正常工作，而两相电机只需要两相交流电源。
2023-03-06 11:16:49

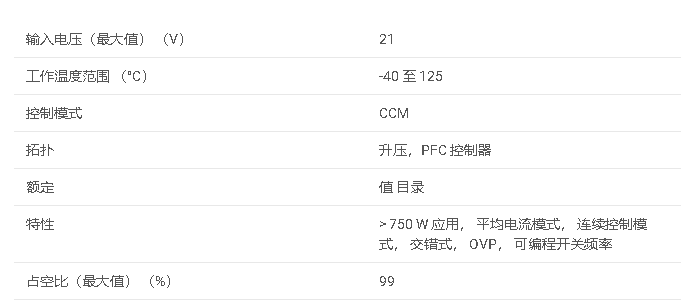

UCC28070是一款两相交错式CCM PFC控制器
它集成了两个以 180° 异相运行的脉宽调制器 (PWM)。如果您愿意，这种交错式 PWM 操作会显着降低输入和输出纹波电流。因此，传导 EMI 滤波变得更简单且更便宜。
2022-08-26 10:08:23
UCC28070 两相交错式连续导通模式 （CCM） PFC 控制器
UCC28070 是一款先进的功率因数校正 （PFC） 器件，集成了两个 脉宽调制器 （PWM） 以 180° 异相方式工作。此交错 PWM作可生成 大幅降低输入和输出纹波电流，允许传导 EMI
2025-04-01 10:23:37
高效能计算核心：三相交错并联LLC拓扑发展趋势
高效能计算核心：三相交错并联LLC拓扑发展趋势与SiC MOSFET在AI算力电源中的深度赋能 BASiC Semiconductor基本半导体一级代理商倾佳电子（Changer Tech）是一家
2026-01-29 09:10:30
交错并联LLC反向运行一路驱动信号被另一路拉低
请教一个问题，交错并联LLC反向运行的时候总是出现一路开关管的驱动信号在另一路开关管开通或关断时刻被拉低的现象，两路LLC拓扑都是原边板桥副边全波整流，正向则没有这个问题。pcb设计将别人设计的在驱动边上的比较器删除了，是否是这个原因？
性情使然
2023-11-02 08:53:36
两相电机和单相电机的区别
单相电机一般是指用单相交流电源（AC220V）供电的小功率单相异步电动机。这种电机通常在定子上有两相绕组，转子是普通鼠笼型的。两相绕组在定子上的分布以及供电情况的不同，可以产生不同的起动特性和运行特性。
2023-03-12 09:23:03
慧能泰HP1013：数字双相交错PFC控制器的卓越之选
慧能泰HP1013：数字双相交错PFC控制器的卓越之选 在电子工程师的设计工作中，电源管理一直是至关重要的环节。今天，我们要深入探讨慧能泰半导体推出的HP1013数字双相交错PFC控制器，看看它为
2026-03-27 10:55:16
慧能泰 HP1011：高性能数字双相交错 PFC 控制器深度解析
导体推出的 HP1011 数字双相交错 PFC 控制器。 文件下载： HP1011.pdf 关键特性剖析 数字双相交错与电流匹配 HP1011 具备数字双相交错 PFC 控制功能，且拥有固有的电流匹配特性。这意味着在双相工作模式下，两个相位的电流能够自动匹配，有效减少电流不平衡带来的
2026-03-27 10:55:09
交错CRM BOOST PFC仿真(2)

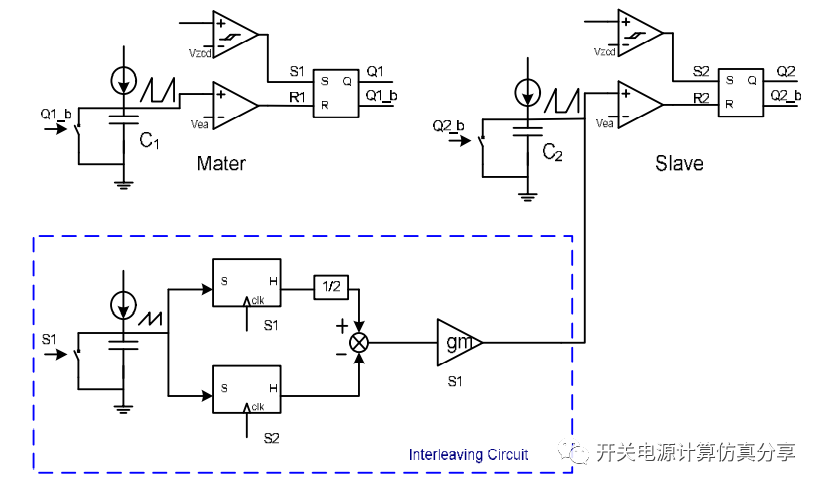

上一期通过单相CRM BOOST PFC仿真已经把主功率电路、环路控制ON TIME、过零检测、起振信号验证完成，接下来就是加入交错电路，实现两相变频交错。
