PWM（脉宽调制）是实现调光（亮度控制）和调色（颜色/色温控制） 在LED照明中最常用、最有效的方法之一。其核心原理是快速开关电源，通过改变开关时间的比例（占空比）来控制平均电流，进而实现亮度和颜色的调节。
基本原理：
- 开关控制： LED不是被恒定电流点亮，而是在一个很高的频率（通常100Hz - 3kHz 以上）下被非常快速地“开启”和“关闭”。
- 占空比： 一个开关周期内，通电时间（Ton）与整个周期时间（Ton + Toff）的比例。
- 占空比 = 100%：LED一直亮，达到最大亮度。
- 占空比 = 50%：半周期开，半周期关，平均亮度为50%。
- 占空比 = 0%：LED一直关，无亮度。
- 平均电流： LED的亮度主要取决于通过它的平均电流。占空比越高，平均电流越大，亮度越高（通常是非线性关系，但效果是亮度随占空比增加）。人眼由于视觉暂留效应，无法分辨高频的开关，感知到的是连续稳定的亮度变化。
- 调色实现： 对于可调色LED（如RGB彩色灯、白光调色温灯），通常有多个独立的LED芯片/通道（如红R/绿G/蓝B，或暖白WW/冷白CW）。每个通道都使用独立的PWM信号进行控制。
调光调色的具体方法：
-
调光： 控制单个LED通道。
- 通过增大该通道PWM信号的占空比来增加其亮度。
- 通过减小该通道PWM信号的占空比来降低其亮度。
- 通常，用一个PWM信号源（如微控制器的PWM引脚）驱动一个MOSFET或LED恒流驱动芯片，来控制流过该LED通道的电流。
-
调色（RGB彩灯）：
- 独立控制： R、G、B三个通道分别有独立的PWM控制电路。
- 混合原理： 通过独立调节每个通道的PWM占空比（即各自的亮度），来改变R、G、B三种基色的混合比例。
- 生成色彩： 不同的混合比例产生不同的颜色。例如：
- 要纯红色：R = 100%， G = 0%， B = 0%
- 要黄色：R = 100%， G = 100%， B = 0%
- 要粉红色：R = 100%， G = 20%， B = 50%
- 要白色（需要特定RGB LED）：需要精确调整三色比例（可能不是100%）。
- 实现不同色彩： 色彩由R、G、B三个占空比值的组合唯一确定。
-
调色（白光调色温灯 - WW+CW）：
- 双通道控制： 暖白WW和冷白CW两个通道分别有独立的PWM控制电路。
- 混合原理： 通过独立调节WW和CW通道的PWM占空比（即各自的亮度），来改变暖光与冷光的比例。
- 改变色温：
- CW = 100%, WW = 0%：最大冷白光（高色温，如6500K）。
- CW = 0%, WW = 100%：最大暖白光（低色温，如2700K）。
- CW = 50%, WW = 50%：中等色温（如4000K左右）。
- 实际所需的占空比比例关系与具体LED的光谱功率分布和标称色温相关。
- 同时调光调色温： 要同时改变亮度和色温，需要按比例同步改变两个通道的占空比。例如：
- 保持色温不变，整体变亮：同时等比例增加WW和CW的占空比。
- 色温从暖变冷，亮度不变：减小WW占空比，同时增加CW占空比（使其总和变化最小）。
- 色温从冷变暖，亮度不变：增加WW占空比，同时减小CW占空比（使其总和变化最小）。
- 同时变暗并向中性色温过渡：需要更复杂的算法计算各自占空比的变化路径。
PWM实现的硬件：
- 微控制器(MCU)： 最常用方案。MCU内置硬件PWM模块，可以产生多路高精度、独立可控的PWM信号。
- 专用LED驱动芯片： 很多LED恒流驱动IC内置PWM调光接口或直接接受PWM信号输入，并集成功率开关（MOSFET）。它们效率高，简化设计。
- 逻辑电路/PWM发生器IC： 可用555定时器等简单电路或专用PWM芯片生成PWM波，但灵活性和精度可能不如MCU。
- 功率开关器件： MOSFET是最常用的功率开关元件，用于控制LED电流的通断，由PWM信号控制其栅极。
关键参数与注意事项：
-
PWM频率：
- 避免可见闪烁： 频率必须足够高（>100-200Hz），使人眼无法察觉闪烁。300Hz以上更安全。频率太低会导致明显的频闪。
- 避免可闻噪声： 频率低于20kHz时（尤其1-5kHz），可能会因电感、电容谐振产生可听噪音（啸叫）。越高频噪声越小，但开关损耗增大。
- 控制器/驱动限制： 需在控制器能力范围内选择合适的频率。
- 常用范围： 200Hz - 3kHz (调光)， 1kHz - 20kHz+ (减少噪声，更高性能设计)。
-
分辨率：
- 指PWM占空比可调的最小步长（1/总步数）。
- 由PWM发生器的计数器位数决定（如8位=256级，10位=1024级，12位=4096级）。
- 高分辨率带来平滑调光/调色： 对于调色温或色彩渐变，高分辨率至关重要，可以避免阶跃感。8位用于调光有时足够，但调色通常需要10位或更高（特别是低亮度时减少色偏）。
-
同步性（调色时很重要）：
- RGB各通道或WW/CW的PWM开启时间应尽量同步开始（相位对齐）。否则可能在不同时间点亮不同颜色，导致低亮度下出现色彩分离或闪烁感。
- 现代驱动芯片或MCU的PWM模块通常支持同步启动配置。
-
线性亮度校正（Gamma校正）：
- 人眼对亮度的感知是非线性的（暗光变化更敏感，亮光变化较不敏感）。而LED本身的输出通常与电流（平均电流≈占空比）接近线性关系。
- 为实现视觉上均匀的亮度调节（从暗到亮变化感觉平滑），通常需要在PWM占空比控制中加入Gamma校正曲线（如Gamma=2.2）。MCU在输出PWM占空比前对输入亮度值进行数学变换即可。不校正的话，低亮度区亮度变化会感觉很快，高亮度区变化缓慢。
-
低亮度问题（调色时）：
- 色偏： 在极低占空比时，LED的非线性特性可能导致实际发出的光谱色坐标偏移，使得混合色偏离目标值。高分辨率PWM和专用驱动芯片（提供更好的低电流线性度）有助于缓解。
- 抖动： 使用时间抖动技术，在高频下交替使用相邻的占空比值，可以平均出更低的等效亮度和更小的色偏步长。
总结：
PWM调光调色的方法就是为LED的每个独立控制通道提供独立的、频率足够高且分辨率足够高的脉宽调制信号。通过精确调节每个通道PWM信号的占空比，可以：
- 调节亮度： 改变单路通道占空比。
- 调节色温： 独立调节暖白(WW)和冷白(CW)两路的占空比比例。
- 调节色彩： 独立调节红(R)、绿(G)、蓝(B)三路的占空比比例。
这种方法高效、精确、易于数字化实现（MCU），是现代智能照明系统（如LED灯泡、灯带、显示背光）调光调色的核心技术。选择合适的频率、分辨率和驱动硬件是成功应用的关键。
通过两通道PWM混光技术实现LED的调光调色方法
目前对PWM 调光调色的研究相对较少，此前尚缺乏一个利用PWM 同时控制光源光度量和色度量的量化计算方案。针对上述问题，提出了两通道PWM 调光调色的混光模型，建立了期望光色量与两通道占空比之间
2019-05-07 08:05:00
[资料] 开关分段调光，开关分段调色温，PWM调光调色温，线性调光，可控硅调光方案
`晶丰-芯飞凌的LED照明方案开关分段调光，开关分段调色温，PWM智能调光调色温家电辅助电源方案：BPA8616P-BPA8618P-BP8523DUSB-PD快充18-25W方案
h1654155960.2120
2021-06-26 10:57:56
GP8101+BP5929调光调色温方案的原理以及特点介绍
介绍： 智能照明领域， LED调光调色温逐渐成为主流的需求，不管是学校教室照明，还是家庭的智能灯具，或者商场超市等环境中，都有此类的应用需求。 客益电子推出的双路PWM信号 +单路 DCDC调光调色
2020-12-07 10:31:06
LED帕灯驱动IC共阳高辉PWM调光调色方案H5119L
调色照明研发设计，支持【PWM调光、DALI调光、0-10V调光】的降压型LED恒流驱动芯片。调光性能优异，可以提供良好的调光效果体验，全程调光无频闪，调光无抖动，低调光深度0-100，共阳极抗干扰强
h1654156022.3102
2020-09-23 16:07:59
LED恒流驱动芯片：开关调光/调色芯片SM2215EM详解
常用的LED恒流驱动芯片主要有两种类型：开关调光芯片和调色芯片。 1. LED恒流驱动芯片开关调光： 开关调光芯片通过控制开关频率和占空比来实现对LED的亮度调节。它通常采用PWM（脉冲宽度调制
2024-02-26 16:56:48
惠海 48V磁吸灯芯片LED降压恒流调光IC无频闪PWM/DALI调光调色方案 H5112A
开路保护、短路保护、过温保护支持PWM调光/模拟调光功能/0-10V调光/DALI调光 惠海半导体 48V磁吸灯芯片LED降压恒流调光IC无频闪PWM/DALI调光调色方案 H5112A `
h1654156022.3102
2020-08-20 17:11:28
BP2872两路非隔离降压型PWM调光调色LED恒流驱动芯片
调 光 调 色 控制器 ， 适用于85Vac~265Vac 全范围输入电压。BP2872 芯片通过外部 PWM 信号控制 P1、P2 管脚实现 PWM 调光调色功能。BP2872 芯片工作在电感
智兴丰888
2020-05-27 16:44:35
智能家居调光调色线性恒流IC PWM调光无闪频 无抖动-惠海H7310
`智能家居调光调色线性恒流IC PWM调光无闪频 无抖动-惠海H7310东莞市惠海半导体研发线性恒流IC，性能好，性价比高，外围器件少，调光辉度高, 这个方案之所以易过干扰与认证，原因是干扰和纹波
HH_com
2020-09-21 11:33:58
LED家居照明芯片 智慧家庭照明IC 个性化调光调色
简单平均电流检测模式工作频率可达1MHz25KHz调光频率效率高达95%多路共阳抗干扰能力强低灰度时无抖动电感无噪音抖频技术，过认证容易调光曲线平滑与细腻支持PWM调光线性及负载调整率高【LED家居照明芯片智慧家庭照明IC 个性化调光调色】
h1654156022.3102
2020-10-22 17:35:44
模拟调光和pwm调光区别 高频pwm调光缺点
调光是一种控制光源亮度的技术，常用于灯光控制、显示屏亮度调节等应用。模拟调光和PWM调光是其中两种常见的调光方法，它们有以下区别。
2023-07-27 15:13:11
个性化室内智能照明芯片方案筒灯IC吸顶灯IC调光调色温
达95%多路共阳抗干扰能力强低灰度时无抖动电感无噪音抖频技术，过认证容易调光曲线平滑与细腻支持PWM调光线性及负载调整率高【个性化室内智能照明芯片方案筒灯IC吸顶灯IC调光调色温】
h1654156022.3102
2020-10-20 11:55:26

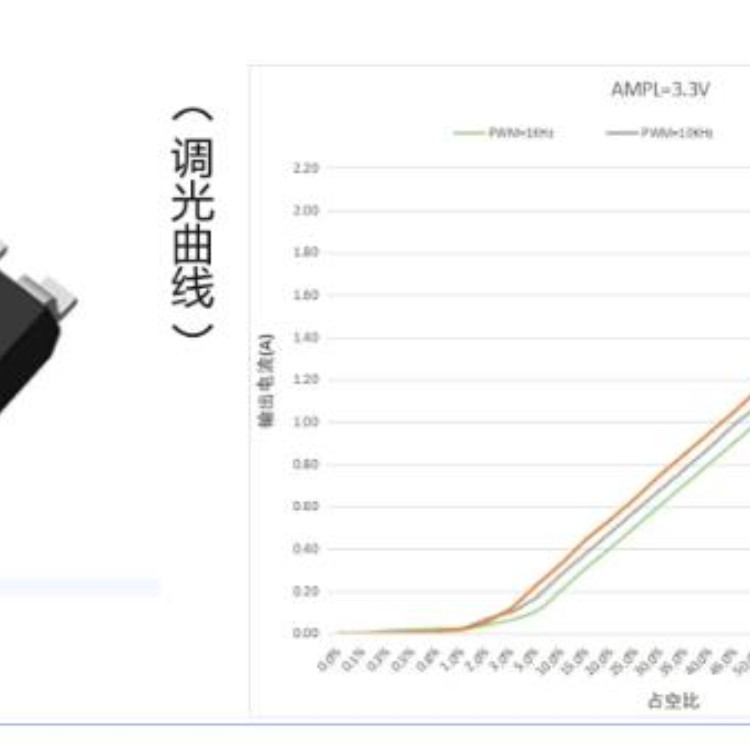

摄影补光灯！调光调色，为何都选H5119Y芯片方案？
2025-09-19 14:25:22
摄影补光灯调光调色，为何都选 FP7195 芯片方案？
控制芯片，凭借其独立双通道调光、高精度PWM控制及宽电压输入范围等优势，成为高端摄影灯光系统的理想选择。本文将深入探讨FP7195在摄影灯调光调色领域中的具体应用
2025-04-08 17:47:25
智能调光调色照明驱动IC【WIFI、蓝牙、Zigbee、2.4G等控制模块】
高压管，支持芯片并联扩展功率应用与PWM调光调色应用，以及WIFI、蓝牙、Zigbee、2.4G等控制模块。同时DIM内置下电阻，开机不闪灯；由于输出恒流，灯珠压差变化也不会引起亮度变化。H7310
HH_com
2020-09-27 10:20:52
PWM在LED调光中的应用
模拟信号的数字表示方法，它通过周期性地打开和关闭信号来模拟一个连续的信号。在LED调光中，PWM通过控制LED的开关频率和占空比（即LED在每个周期内亮的时间比例）来调整亮度。 PWM调光的优势 节能 ：PWM调光可以减少LED的功耗，因为它只在需要时才提供能量。
2024-11-28 16:33:38
LED智能照明驱动芯片高辉无频闪调光调色方案H5114惠海
品牌名称：东莞市惠海半导体有限公司3.惠海半导体H5114方案概述：惠海半导体H5114是一款为智能调光调色照明研发设计的【PWM调光、DALI调光、0-10V调光】的降压型LED恒流驱动芯片，调光
h1654156022.3102
2020-09-17 17:24:46

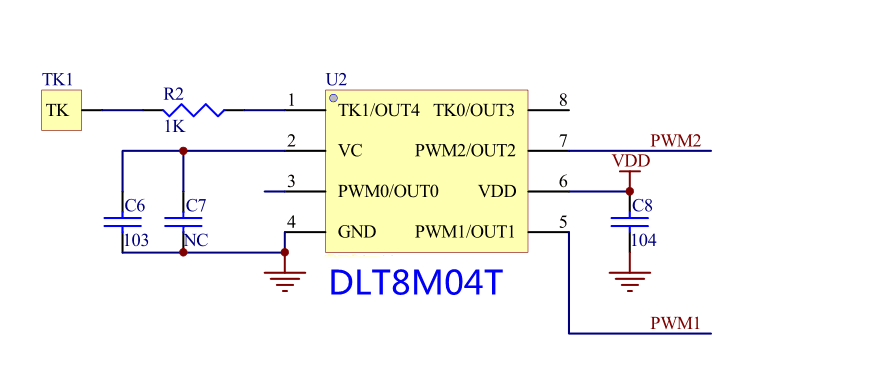

单键调光调色台灯方案的简单介绍
单键调光调色台灯方案 一、基本组成 一个触摸按键，三档调光调色。 二、产品功能 1、 触摸模式下，上电灯不亮，触摸第一次，只亮白光（占空比100％）触摸第二下，亮白、黄光（（混合光）占空比白光50
2021-08-23 15:30:32
H5116高恒流精度led照明RGB调光调色驱动芯片 PWM调光ic方案大全
三合一调光驱动方案（0-10V、PWM、电阻）16、电感无噪音17、效率高达95%以上惠海半导体LED恒流驱动ic应用范围：RGB调光调色，DMX512调光，高辉调光，0-10V调光，PWM调光，PWM
惠海半导体
2020-01-17 15:58:48
三键调光调色台灯方案基本组成
三键调光调色台灯方案基本组成三个触摸按键：TC1开关键、TC2亮度+/-键，TC3色温键，两路灯输出（PWM1黄光、PWM2白光）。产品功能1、上电默认关机状态，PWM0，PWM1输出低电平，检测
牛牛爱吃草
2022-02-14 06:00:11
0-10V调光调色模块，打破智能照明新时代
IVOR世捷智能相继发布了4路可控硅调光模块之后，此次又发布了0-10V调光调色模块。此款产品可对目前市场上的调光灯进行亮度调节、双色温调节。同时支持APP手机控制、语音控制等功能。1.轻便小巧
2022-04-01 16:00:00
ON/OFF调光调色外围电路简单的RM9006AC
`智兴丰科技销售LED驱动IC，主要针对隔离/非隔离驱动IC/高压/低压线性恒流IC，PWM调光，可控硅调光等智能芯片◆RM9006AC是一款可分段调节亮度/色温的LED线性恒流驱动芯片，适用于
电子元器件2
2020-06-17 10:50:20
高性能LED驱动芯片系列深度解析：从线性可控硅调光到智能调色，全面覆盖照明应用
本文系统介绍新一代LED驱动芯片系列，涵盖单段线性可控硅调光、单级APFC原边恒流、0-10V/PWM调光接口转换、非隔离低PF Buck驱动以及双路PWM调色控制等完整产品线。深入剖析各方案的核心拓扑、关键参数设计、调光兼容性优化及热管理策略，为照明工程师提供高价值的技术选型参考
2026-04-24 11:34:11
pwm调光是什么意思
PWM调光（Pulse Width Modulation Dimming）是一种利用脉冲宽度调制（PWM）技术来控制发光二极管（LED）亮度的方法。PWM调光通过改变脉冲的宽度，即改变开启和关闭
2024-02-16 18:14:00
LED这两种 PWM 调光方法 哪种更好？
Q A 问： 两种常见的 LED PWM 调光方法 脉宽调节(Pulse Width Modulation, PWM) 技术，是指利用 PWM 控制信号，其原理是通过改变 LED 正向工作电流
2023-11-29 20:15:01

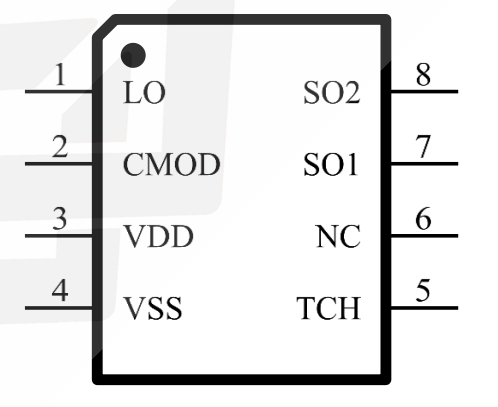

求一种单键多模式调光调色带掉电记忆镜子方案
