自制5000w逆变器电路图

分享:

⚠️ 重要安全警告 ⚠️

5000W逆变器属于高功率设备,涉及高压、大电流及电磁辐射风险!非专业电子工程师请勿尝试自制! 强行制作可能导致电击、火灾甚至爆炸!本文仅提供原理性框架,不提供可直接施工的完整电路图。如需实用逆变器,请购买认证成品。


5000W逆变器核心设计框架

以下是简化原理框图(非完整电路图),用于说明关键模块组成:

[直流输入]
  │
  ├─ [EMI滤波器]:滤除输入干扰(必须添加!)
  │
  ├─ [软启动电路]:防止浪涌电流冲击(如继电器+功率电阻)
  │
  ├─ [Boost升压电路](可选):将低压直流升至稳定高压直流(如48V→400VDC)
  │   │
  │   ├─ [PWM控制器](如TL494, UC3845)
  │   └─ [MOSFET桥 + 高频变压器]
  │
  └─ [全桥逆变电路]:将高压直流转为交流
      │
      ├─ [驱动芯片](如IR2110, 需隔离供电)
      ├─ [4×大功率MOSFET/IGBT](如IXFH100N60P, 需严格散热)
      └─ [LC滤波]:输出纯净正弦波
          │
          └─ [AC输出] → 负载(220V 50Hz)

关键参数设计要点

  1. 功率器件选型

    • MOSFET/IGBT:单管电流需≥100A(建议并联使用),耐压≥600V(如Infineon IPP60R099CP
    • 散热器:强制风冷+散热膏,热阻≤0.15℃/W
    • 驱动芯片:带死区控制的高边驱动(如IR2113
  2. 控制电路核心

    • SPWM发生器:专用芯片(如EG8010)或单片机(STM32)+ 软件算法
    • 保护电路:过流/过压/过热关断(电流霍尔传感器+比较器)
  3. 磁性元件设计

    • 高频升压变压器(若用Boost):
      • 铁芯:铁氧体EE55/ETD59
      • 初级/次级匝数比计算:基于输入/输出电压
    • 输出滤波电感
      • 值:≈2mH(满载电流下避免饱和)
      • 磁芯:铁硅铝粉芯(如Kool Mμ系列)
  4. 效率优化

    • 使用快恢复二极管(如CREE C3D10060A)续流
    • PCB布局:减少环路面积,多层板铺铜降低阻抗

? 必需的安全防护措施

  1. 输入级
    • 100A保险丝 + 压敏电阻防浪涌
    • 反接保护MOSFET电路
  2. 输出级
    • 瞬态电压抑制器(TVS)
    • 继电器隔离输出(异常时断开)
  3. 结构安全
    • 金属屏蔽外壳接地
    • 散热器与电路电气隔离
    • 强制散热风扇冗余设计

⚠️ 再次警告

  • 致命风险:逆变器工作时母线电容存有400V高压,触及即致命!
  • 电磁兼容:未过EMC测试的DIY设备会干扰电网,违法!
  • 替代方案:直接购买Victron Energy MultiPlus格力光伏逆变器等认证产品更安全可靠。

建议:若需学习逆变器原理,可从100W小功率纯方波电路起步,使用CD4047+IRF540组合实验(仍需谨慎操作)。5000W级别必须由电力电子专业团队开发。

5000W光伏逆变器该如何选择替代的IGBT?

5000W的光伏逆变器会有DC-AC逆变电路、PFC电路电路,其中DC-AC逆变电路需要使用4个IGBT,PFC电路需要使用2个IGBT。

2023-05-06 14:52:16

正弦波逆变器电路图和相关资料

正弦波逆变器逆变器电路图如下:本电路元器件要多,在自制正弦波逆变器有难度,但是只要细心制作,相信还是可以做出来的,本电路元器件是要多,但是效果显著, 的逆变器是不可比的,当然你想要一个简单的逆变器电路图,那就不一样了。好了, 不多说了,下面提供电路图

o_dream 2020-10-26 10:47:23

请问有500W逆变器电路图吗?

500W逆变器电路图

60user64 2019-10-25 06:27:01

5KP7.0A瞬态抑制二极管5000W功率参数介绍

5KP7.0A瞬态抑制二极管5000W功率参数介绍

2024-12-21 11:31:17

一款1000W逆变器电路图资料推荐

一款1000W逆变器电路图资料推荐

Arvinhw 2021-05-11 07:01:23

5KP15A瞬态抑制二极管5000W功率参数详情

5KP15A瞬态抑制二极管5000W功率参数详情

2025-01-08 15:50:04

5KP22A单向TVS瞬态抑制二极管5000W功率详情介绍

5KP22A单向TVS瞬态抑制二极管5000W功率详情介绍

2025-01-17 15:18:31

SMDJ6.0CA双向TVS瞬态抑制二极管: 5000W功率高压浪涌防护

SMDJ6.0CA双向TVS瞬态抑制二极管: 5000W功率高压浪涌防护

2026-01-12 16:25:56

请问逆变器电路图原理是什么?

逆变器电路图及原理讲解

zhuzb0754 2019-09-11 05:33:58

常见的八种逆变器电路图分享

有关逆变器电路图,共有8种不同的电路图,包括自激式电逆变器电路、反激励自控鱼机以及实用家用逆变器的常见电路图,提供了电路图的调试方法。

2020-10-28 10:47:48

学习逆变器电路图

正在学习逆变器电路图方面的知识感谢楼主提供的宝贵资料。

jf_93001159 2021-11-27 22:28:32

简单逆变器电路图

下面引见两种比拟简单的逆变器电路图。并附以简单的逆变器电路图阐明,有兴味的朋友能够研讨下,自已入手做一个逆变器也的确是一件十分有成就感的事。以一就是一张较常见的逆变器电路图

2019-10-23 10:36:34

请问有翻转逆变器电路图吗?

可选择的翻转逆变器电路图

tftwerwerw 2019-10-31 09:11:25

5000W 瞬变电压抑制二极管(TVS)型号大全详解

在实际应用中,5000W瞬态电压抑制TVS二极管是比较常用的防浪涌过电压保护器件。前几日,一位来自深圳的客户前来东沃电子(DOWOSEMI)询料:5000W功率 24V 双向 SMC封装 符合车规级

2022-03-14 17:40:36

请问电蚊拍自制电路图是什么样的?

电蚊拍自制电路图

hvyweyrrwwrr 2019-10-23 07:12:48

‌SM50TxxAY/CAY系列5000W TVS瞬态抑制二极管技术解析与应用设计

STMicroelectronics SM50TxAY 5000W瞬态电压抑制器(TVS)采用SMC封装,设计用于保护灵敏的汽车电路,避免遭受ISO 7637-2标准中定义的浪涌。这些电压抑制器还可

2025-10-25 16:46:11

5KP16A瞬态抑制二极管5000W功率R-6封装功能详情

5KP16A瞬态抑制二极管5000W功率R-6封装功能详情

2025-01-09 17:09:12

求分享CW3524逆变器电路图

CW3524逆变器电路图

60user91 2019-09-10 05:10:45

请问有可选择的翻转逆变器电路图吗?

可选择的翻转逆变器电路图

Jayden888 2019-09-20 03:47:16

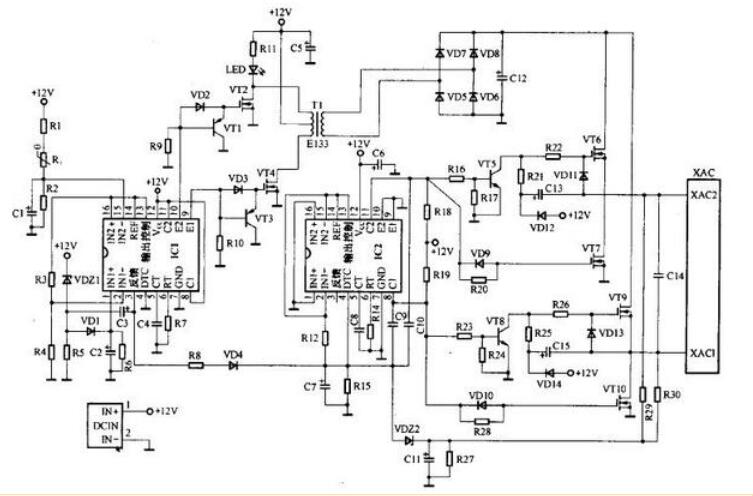

多款车载逆变器电路图

介绍一款常见车载逆变器电路及工作原理。该车载逆变器的输出功率为70W-150W逆变器电路中主要采用TL494或KA7500芯片为主的脉宽调制电路

2019-10-23 10:17:02

三款晶体管逆变器电路图

本文主要介绍了三款晶体管逆变器电路图

2020-03-14 10:12:15

5KP30A/5KP30CA瞬态抑制二极管 30V 5000W

前几日,来自四川重庆的一位客户咨询:常用大功率TVS二极管 30V 5000W,型号有哪些?关于大功率瞬态抑制TVS二极管,已经科普过很多次这方面的文章了,在这里就不再详细阐述了。回归到客户提问的问题可知,重点词是:“30V”、“5000W”,符合这两个条件的瞬态抑制TVS二极管,型号有哪些呢?

2022-04-28 18:03:56

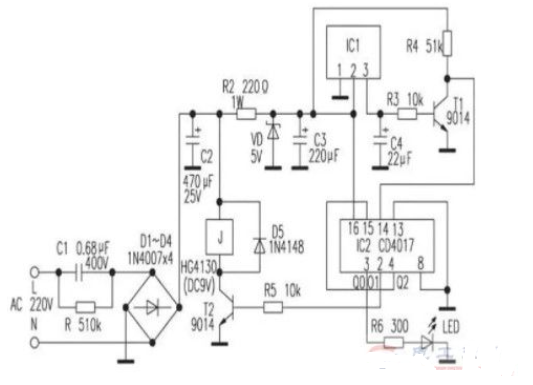

自制遥控开关电路图

遥控开关由可移动的遥控发射器,以及固定在墙壁上的开关接收器组成,所有功能可在墙壁开关上直接操作,也可以使用遥控器来远距离操控,以下是一例自制遥控开关的电路图,一起来看下。

2023-05-02 17:00:00

1000W_and_PCB_电路图分享

描述1000W_and_PCB_电路图

风来吴山 2022-09-13 06:51:38

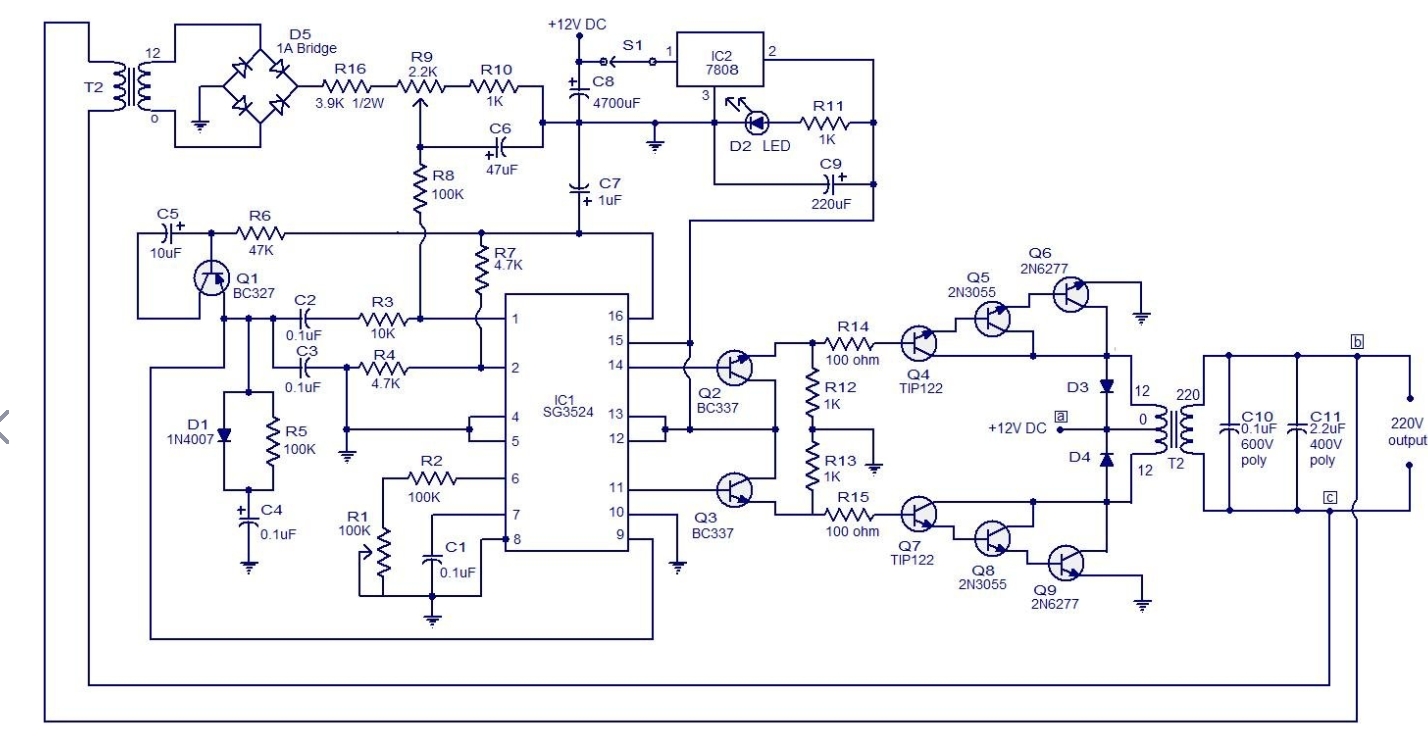

逆变器电路图和详细原理

电路包括若干关键元件,例如开关管、电容器、电感等。下面是一个常见的逆变器电路图示例: 在这个电路图中,主要包含以下部分: 直流电源:逆变器的输入是直流电压,通常来自电池或其他直流电源。 输入滤波电路:此部分由电

2023-12-07 16:28:54

三相逆变器电路图和详细原理

三相逆变器是一种将直流电能转换为交流电能的装置,通常用于将太阳能电池板产生的直流电能转换为交流电能供电家庭和商业设施使用。本文将详细介绍三相逆变器电路图和原理。 三相逆变器电路图: 三相逆变器

2023-12-07 14:42:18

康佳液晶34008021电源逆变器电路图相关资料推荐

康佳液晶34008021电源逆变器电路图文件下载

三心四意 2021-05-28 06:56:58

USB鼠标电路图分享

一个早期的放大器电路IC卡读写器原理四电压比较器LM339的典型应用例子自制多用途遥控器TEA1062--具有拨号接口的低电压话音传输电路用555制作的多波形信号发生器开关电源式高压恒流源

早知 2021-05-13 06:01:06

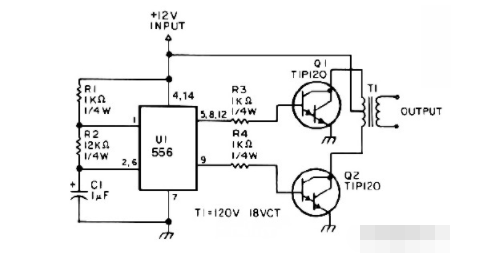

25W低功率逆变器电路图分享
