如何设计一款频谱分析仪的系统电路？

设计一款频谱分析仪的系统电路是一个涉及射频、模拟电路、数字信号处理和微控制器的复杂系统工程。以下是一个分步骤的系统电路设计指南，重点介绍关键模块和设计考量：

核心设计思路：超外差接收机架构

现代频谱分析仪主要采用超外差接收架构，其基本原理是将输入信号通过混频器降频到固定的中频进行处理和测量。系统电路需围绕此架构构建。

系统框图 & 核心模块

       +-----------------+      +-----------+      +----------------+      +------------+      +----------------+      +------------+
输入 -->| RF输入通道 & 保护 |----->| 混频器 |<-----| 本振 (LO) |----->| 中频处理 |----->| 数字处理 |----->| 显示与控制 |
       +-----------------+      +-----------+      +----------------+      +------------+      +----------------+      +------------+
                |                     |                     |                     |                     ^
                | (衰减/前置放大选择) |                     | (LO控制)            | (AD转换, 滤波, FFT) | (用户界面, 设置)
                V                     V                     V                     V                     |
          +--------------+      +------------+      +-----------------+     +----------------+
          | 衰减器/步进放大器 |      | 镜像抑制滤波器 | | 锁相环/合成器 |     | 校准源 (可选) |
          +--------------+      +------------+      +-----------------+     +----------------+

关键模块设计与考量

RF输入通道与保护电路：
- 输入连接器： N型或SMA型，阻抗50Ω。
- ESD保护： 瞬态电压抑制二极管(TVS)或气体放电管。
- 过载保护： 功率检测+继电器控制的多级限幅器(如PIN二极管限幅器)。防止大信号损坏后续精密元件（特别是混频器）。
- 直流阻断： 隔直电容防止直流电压进入系统。
可编程步进衰减器：
- 功能： 在射频前端扩展测量范围（最大输入功率）。
- 实现： GaAs PIN二极管开关或MEMS开关构建的精密衰减网络（如0dB, 10dB, 20dB步进）。
- 控制： 由微控制器或数字接口驱动继电器或固态开关。
可编程前置放大器：
- 功能： 提高灵敏度（降低系统噪声系数）。
- 实现： 低噪声放大器(LNA)。
- 考量： 增益、带宽、噪声系数、线性度、开关隔离度。
- 控制： 与衰减器协同使用，由微控制器开关。
第一混频器：
- 功能： 将输入信号与本振(LO)信号混合，产生中频信号(IF)。
- 关键参数： 线性度(1dB压缩点P1dB，三阶截获点IP3)、变频损耗、隔离度、端口匹配。
- 类型： 二极管环形混频器(性价比高)或有源混频器(可能提供转换增益)。
- 镜像抑制： 需要滤波器抑制镜像频率干扰。
镜像抑制预选滤波器：
- 功能： 在混频器前端滤波，只允许期望的频率范围通过，抑制镜像频率和带外干扰。
- 类型： YIG调谐滤波器(频率覆盖宽，Q值高，但调谐慢)或电子开关滤波器组。
- 实现： YIG小球置于磁路中，由电流驱动调谐。是高精度宽频带分析仪的核心与难点。
- 控制： 需要精密的DAC控制线圈电流，并补偿温度漂移。
本振合成器：
- 功能： 产生频率精确可调、低相位噪声的信号驱动混频器。
- 架构： 核心是基于锁相环的频率合成器。
  - 参考振荡器： 高稳定度、低相位噪声的温补晶振(TCXO)或恒温晶振(OCXO)。
  - VCO： 通常需要多个VCO覆盖整个频率范围。
  - PLL： 小数分频PLL广泛使用（高分辨率，低参考杂散）。集成芯片简化设计。
  - YIG振荡器： 高端仪器中用于获得极低相位噪声和宽带覆盖。
- 关键参数： 调谐范围、频率分辨率(Hz)、相位噪声(dBc/Hz @ Offset)、谐波/杂散抑制、调谐速度。
- 控制： 由微控制器通过SPI/I2C接口控制PLL芯片。
中频放大器与滤波：
- 第一中频(IF1)放大器： 补偿混频器损耗，低噪声以提高系统灵敏度。
- IF固定带通滤波器： 确定分辨带宽(RBW)。常用陶瓷滤波器、晶体滤波器或LC滤波器实现陡峭的频率响应（矩形系数）。多个不同带宽的滤波器可选。
- 中频增益控制： 可变增益放大器用于对数/线性缩放和参考电平设置。
- 第二/第三次变频(可选)： 为不同RBW设计、简化滤波或适应ADC采样率，可采用多级变频。常用较低的第二中频。
对数放大器与包络检波器:
- 功能： 将幅度信息转化为对数刻度(dB)，便于显示宽动态范围信号。
- 实现： 专用对数放大器芯片，或数字方法实现。传统模拟频谱仪在ADC前使用。
- 包络检波器： 提取信号包络（峰值或有效值）。
模数转换器(ADC):
- 功能： 将模拟中频信号数字化，以便进行数字信号处理。
- 关键参数： 采样率(必须满足奈奎斯特定律，>2倍信号带宽)、分辨率(位深，如14/16位，影响动态范围)、无杂散动态范围(SFDR)。
- 位置： 可在固定IF级后，或在较低的第二/第三中频后。
数字信号处理:
- 核心： FPGA或高速DSP处理器。
- 主要任务：
  - 数字下变频(DDC)： (可选) 数字混频和低通滤波将信号搬移到基带或更低频率。
  - 数字滤波(RBW仿真)： 用FIR/IIR滤波器实现各种分辨率带宽(RBW)，矩形系数可优化。
  - 频谱计算： 快速傅里叶变换(FFT)是实现实时频谱分析的核心，特别是对窄带、瞬变信号。
  - 视频滤波： 平滑轨迹显示的波动。
  - 检波模式： 峰值、负峰值、采样、正常(RMS)等模式。
  - 平均功能： 时域或频域平均以降低噪声。
  - 测量功能： 信道功率、邻道泄露比(ACLR)、占用带宽(OBW)等计算。
- 显示数据生成： 将处理后的幅度数据映射到显示器像素。

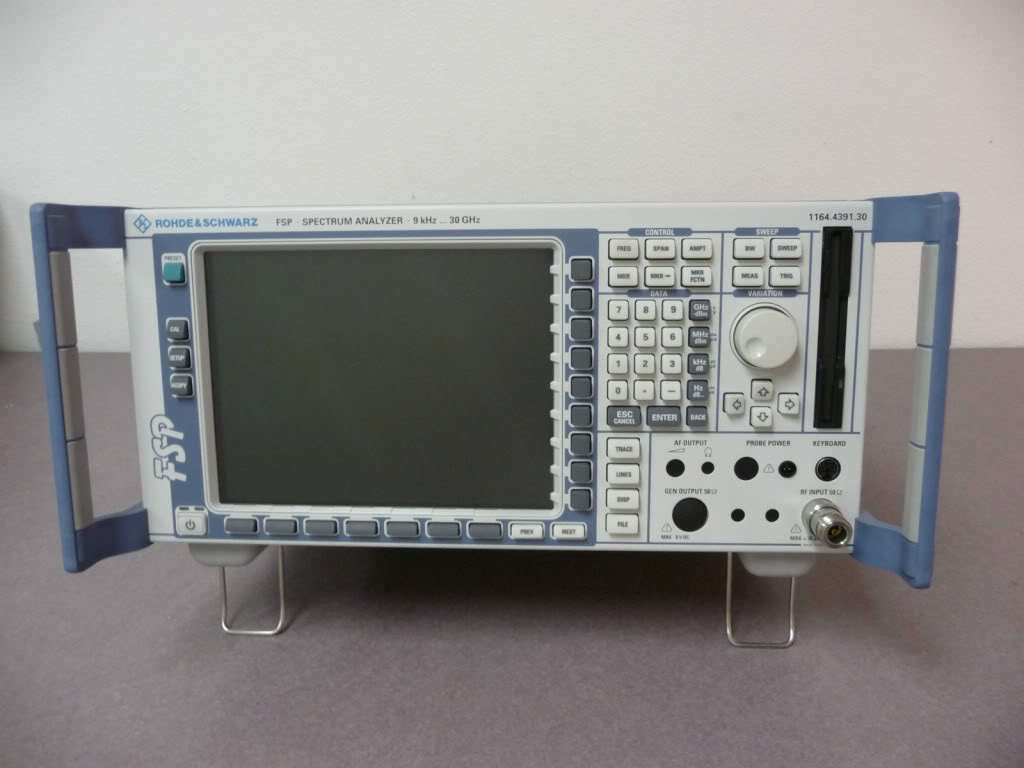

显示与控制单元:
- 显示： 现代使用LCD或OLED屏幕。驱动电路处理图形渲染。
- 控制：
  - 微控制器或嵌入式MPU： 运行用户界面(UI)和系统控制。
  - 用户输入： 旋钮、按键、触摸屏。
  - 系统总线/接口： 内部总线连接各模块(如控制衰减器、PLL、滤波器选择、ADC采集触发)。
  - 外部接口： USB、LAN、GPIB用于远程控制和数据传输。
电源系统：
- 多路稳压电源： 为模拟、数字、射频各部分提供低噪声、高稳定性的供电。需隔离敏感电路（如VCO、LNA）。
- 考虑： 纹波抑制、负载调整率、瞬态响应、功耗、散热。
校准与补偿电路(非常重要！)：
- 内部校准源： 精度高的参考信号源用于校准频率精度、幅度精度和频响平坦度。
- 传感器： 温感器监测关键点温度。
- 校准系数表： 存储各频率点的修正参数(增益、频响等)。
- 软件补偿： 在数字域应用修正算法，确保测量精度。开机自检和定期校准。
结构、散热与电磁兼容(EMC)：
- 机械屏蔽： 将模拟/RF与数字电路严格隔离，防止数字噪声干扰。
- 散热设计： LNA、PA、PLL等功耗大器件需散热片或风扇。
- 接地： 精心设计多点接地或混合接地。
- EMC： 满足法规要求(如CE, FCC)，减少干扰发射和抗扰度。

设计流程与关键考量

定义指标： 频率范围、分辨率带宽(RBW)、显示平均噪声电平(DANL)、相位噪声、动态范围、最大输入功率、精度、扫描速度、体积、功耗、成本。
架构选择： 超外差级数(单次变频/多次变频)，数字处理介入点（FFT替代扫描？），预选方式(YIG/滤波器组)。
模块选型/设计： 基于指标选择合适性能的芯片（混频器、PLL、LNA、VGA、ADC）或设计分立电路，权衡性能与成本。
频率规划： 避免杂散响应、镜像干扰。仔细计算各本振频率、中频选择及其潜在谐波互调产物。
信号完整性(SI)与电源完整性(PI)： 高速数字、高频模拟电路布板至关重要。
控制逻辑与软件架构： 设计各模块间的通信协议和时序控制。
噪声与线性度预算： 预估整个链路的总噪声系数、P1dB、IP3。
热设计： 仿真和优化。
EMC设计： 贯穿始终。
校准方案： 设计硬件校准路径和软件算法。
原型制作与测试： 模块测试、系统联调、指标验证、问题debug。
迭代优化： 根据测试结果反馈修改设计。

总结

设计频谱分析仪电路是一个跨学科的系统工程，需要射频工程师深入理解混频器、滤波器、LNA、PLL等模块的特性；需要数字工程师精通FPGA/DSP编程和数字信号处理算法；需要系统工程师统筹全局、进行频率规划和指标分解；需要EMC工程师和结构工程师协同保证产品的可靠性和性能。

从最前端的过载保护电路，到核心的混频-本振-中频处理链，再到后端的数字化、FFT计算和人机交互，每一个环节的设计都直接影响最终仪表的性能（灵敏度、选择性、精度、速度）。模块化设计、精心的频率规划、严格的隔离屏蔽、精密的校准补偿以及强大的数字处理能力，是成功设计高性能频谱分析仪系统电路的关键。
