频谱分析仪的作用是什么？及产品性能评测

好的，我们来详细解释一下频谱分析仪的作用和如何进行产品性能评测。

频谱分析仪的作用 (核心功能与应用场景)

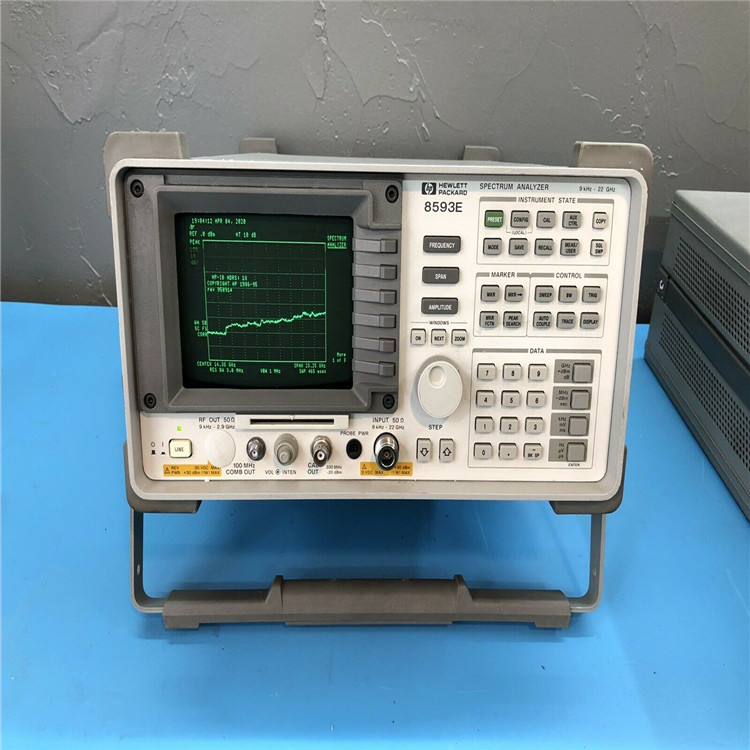

频谱分析仪是一种用于测量和分析电信号频率成分和功率强度的射频 (RF) 和微波测试仪器。它的核心作用是将时域信号（幅度随时间变化的信号）转换为频域表示（幅度随频率变化的信号），直观地显示信号在频率谱上的分布情况。

主要作用和应用场景包括：

信号分析与表征：

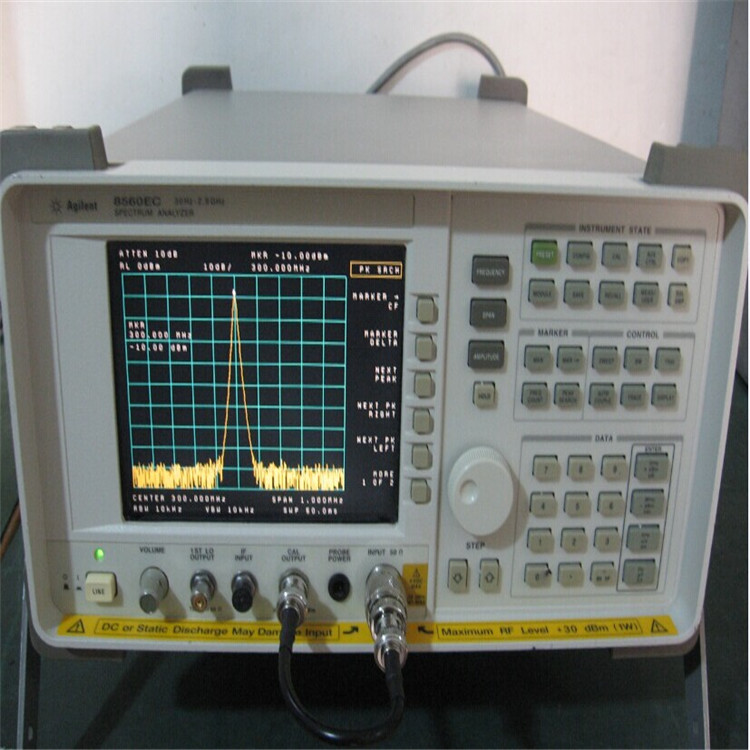

- 识别信号频率和幅度： 精确测量已知或未知信号的基波频率和功率。
- 分析信号带宽： 测量信号的占据带宽、信道带宽、-3dB 带宽等。
- 检查信号纯度和失真： 检测谐波、寄生信号、杂散发射、交调失真产物、相位噪声边带等。
- 测量调制质量： 虽然不能完全替代矢量信号分析仪，但可以用于观测调制信号的频谱（如 AM/FM 的边带）、测量占用带宽和邻道功率比 (ACLR)。
干扰查找与故障排除：
- 定位干扰源： 在复杂的电磁环境中，检测并定位对系统产生干扰的射频信号源。
- 诊断设备故障： 当通信设备、射频电路或天线系统性能下降时，通过频谱分析查找异常的频谱成分（如不应出现的谐波、杂散、干扰信号）来定位问题所在。
- 排查 EMI/EMC 问题： 识别设备或系统产生的不符合电磁兼容性标准的辐射或传导干扰信号。
射频元器件测试：
- 滤波器、放大器、混频器等测试： 测量滤波器的通带、阻带、插入损耗、带内平坦度；测量放大器的增益、压缩点 (P1dB)、三阶截交点 (IP3)；测量混频器的本振泄漏、混频产物等。
- 频谱监测： 在无线电监测站、广播电视、应急通信等领域，监测特定频段的信号活动情况。
频谱管理：
- 验证合规性： 确保无线设备（如 Wi-Fi 路由器、手机基站、蓝牙设备）的发射符合法规要求的频谱模板、频谱掩模和杂散发射限制。
- 信道占用度评估： 了解特定频段的利用情况，为频率分配和规划提供依据。

总结其关键作用：将不可见的射频信号能量在频率轴上“可视化”，揭示信号的构成、质量、潜在问题及其对电磁环境的潜在影响。

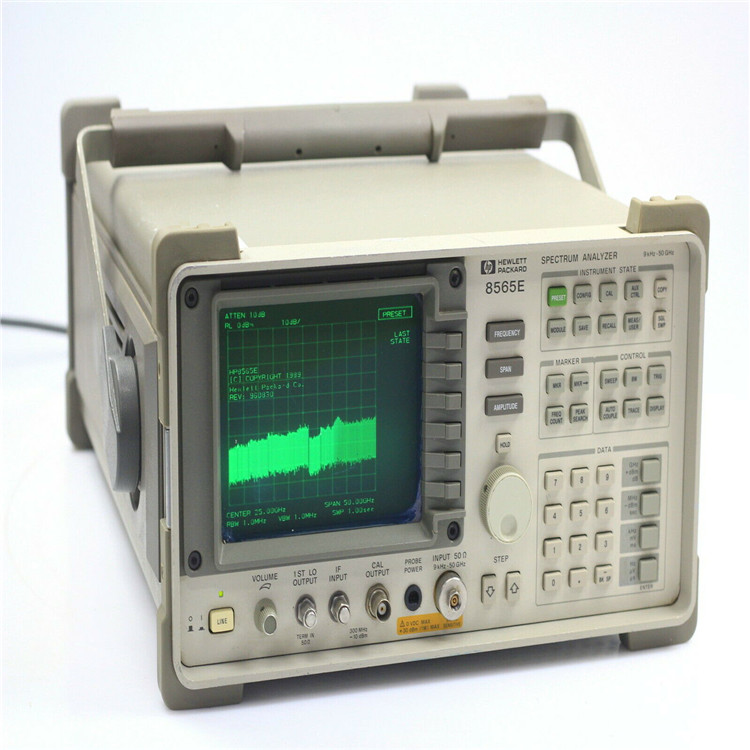

频谱分析仪产品性能评测

评测一台频谱分析仪的性能，通常需要关注以下几个核心指标和方法：

频率参数 (Frequency Range & Accuracy)：
- 频率范围： 仪器能测量的最低频率到最高频率。这是最基础的指标，决定了能测试哪些信号。
- 频率读出精度： 仪器显示频率值的准确程度，通常受内部时基（参考振荡器）精度影响。
- 分辨率带宽精度： 实际 RBW 滤波器相对于标称值的准确度。
- 扫描精度/重复性： 测量结果频率位置的一致性。
- 相位噪声： 表示本振信号的稳定性。在载波信号附近表现为噪声边带，这是最关键指标之一。相位噪声差会掩盖靠近载波的小信号或抬高噪声基底，严重影响动态范围和小信号测量能力。
幅度参数 (Amplitude Accuracy & Dynamic Range)：
- 幅度精度： 测量信号功率电平的绝对准确度。受内部校准源精度、校准过程、衰减器/混频器等器件的平坦度影响。
- 电平线性度： 在整个输入电平范围内，仪器幅度测量保持一致性的能力。
- 显示平均噪声电平： 在特定设置（如最小 RBW、预放关）下仪器自身产生的噪声强度。DANL 决定了能检测到的最小信号。
- 动态范围： 仪器同时测量大小信号的能力。包含几个方面：
  - 小信号动态范围： 受限于 DANL。
  - 无杂散动态范围： 主要受自身内部失真产物的限制（如二阶截点 SOI/IP2, 三阶截点 TOI/IP3）。这是另一个最关键指标，决定了能观察到多小的信号而不被仪器自身产生的互调或谐波干扰所遮盖。
- 压缩点： 输入功率超过一定值后，仪器内部元件（尤其是第一混频器）开始饱和，导致幅度测量值偏低的点（通常为 1dB 压缩点）。
分析带宽与速度 (Bandwidth & Speed)：

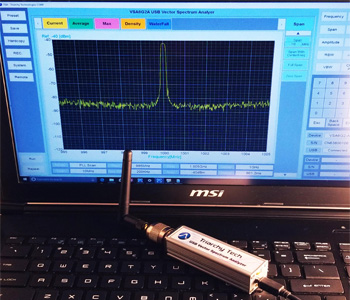

- 实时带宽： (特指实时频谱分析仪 RTSA) 仪器能在一次 FFT 处理中捕获并分析的瞬时信号带宽。对于捕获短时、瞬变信号或跳频信号至关重要。
- FFT 分析带宽： (对传统扫频式也适用) FFT 分析能力覆盖的频率跨度。
- 分辨率带宽： RBW 决定频谱仪区分两个靠近信号的频率分辨能力。更窄的 RBW 有更好的频率分辨率，但扫描时间变长，DANL 更低。
- 视频带宽： VBW 决定对信号幅度波动的平滑程度。
- 扫描/测量速度： 完成一次频谱扫描或特定测量（如通道功率）所需的时间。
功能与应用支持 (Features & Usability)：
- 支持的解调方式： (对带解调功能的频谱仪) 如 AM、FM、ASK、FSK、PSK、QAM 等。
- 测量应用软件： 内置或选配的软件，如 ACPR、OBW、SEM、TOI/IP3、相位噪声、杂散搜索、功率探头控制等。
- 接口与连接性： LAN (LXI)、USB、GPIB、VGA/HDMI、跟踪信号发生器等。
- 用户界面： 屏幕大小、分辨率、触控操作、菜单逻辑、按键布局是否直观易用。
- 文档与技术支持： 手册、编程指南、应用笔记、厂商技术支持响应速度等。
- 远程控制与自动化能力： 编程接口（如 SCPI）的完善程度，对测试系统集成的支持。

如何进行评测？

理解需求： 首先要明确评测的目的和使用场景（如研发、生产、现场维护、EMC测试、5G研发等），确定最关键的指标需求。
规范测试方法： 依据仪器说明书、行业标准（如IEEE，IEC）或统一规范进行测试。
使用已知标准信号源： 这是最核心的方法。使用频谱分析仪测试经过校准的信号发生器输出的信号：
- 单音信号 (Sine Wave)： 测量频率精度、幅度精度、谐波失真（二次谐波、三次谐波等）、相位噪声（近载波噪底）。
- 双音信号 (Two-Tone)： 直接测量三阶交调失真（IM3）产物，计算三阶截获点（TOI/IP3），评估无杂散动态范围。
- 白噪声信号/脉冲信号： 测量 RBW 形状因子、扫描时间、FFT 性能。
- 宽带调制信号 (如 LTE/5G NR 信号)： 测试 OBW、ACPR、SEM 等测量应用的准确度。可能需要专用信号分析仪作为参考。
与其他参考仪器比对： 在相同的测试条件下，将待测频谱仪的测量结果（尤其是关键指标如相位噪声、TOI、幅度精度）与更高精度或已知性能良好的参考仪器进行对比。
应用场景测试： 模拟实际使用案例：
- 测量被测件（如滤波器、放大器、无线模块）的频谱特性，看结果是否合理。
- 查找干扰源或故障信号。
- 进行 EMC 预兼容测试（注意频谱仪本身需要符合特定标准要求）。
- 体验软件操作流程、界面响应速度等。
评估长期稳定性、可靠性和温度漂移： （这通常在研发阶段或专业实验室进行）在较长时间或不同环境温度下观察关键参数的漂移。

主流品牌与选择考虑（非具体型号推荐）：

高端： Keysight (是德科技, 前身为安捷伦)、Rohde & Schwarz (罗德与施瓦茨)
中高端/主流： Tektronix (泰克), Keysight (是德), R&S, Anritsu (安立)
经济型/入门级/便携式： Siglent (鼎阳), Rigol (普源精电), Keysight (FieldFox 系列), R&S (FPC/FPL 系列), Tektronix, TinySA 等

选择时需要权衡：
