什么是频谱分析仪？它的具体工作原理介绍

频谱分析仪简介及工作原理

频谱分析仪（Spectrum Analyzer，简称SA）是一种用于测量信号在频率域上能量分布的专业电子测量仪器。它能够直观地显示输入信号中各频率分量的幅度（强度）与频率的关系图（称为频谱图），帮助工程师分析信号的频率构成、功率、失真、调制特性、噪声等关键参数。在通信、雷达、音频、电磁兼容、射频电路设计等领域应用极为广泛。

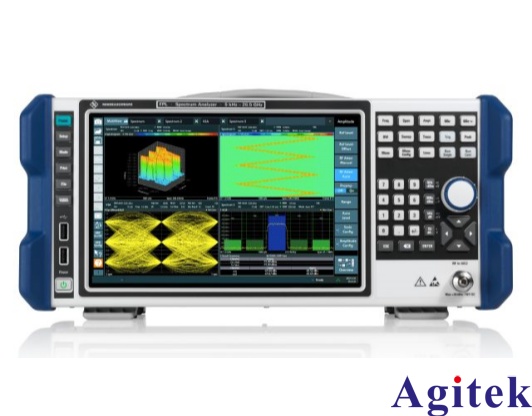

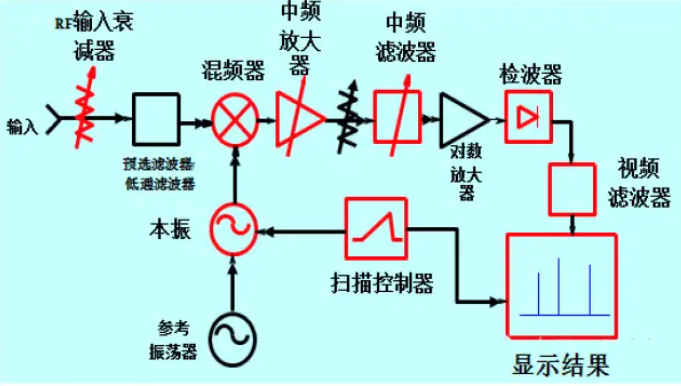

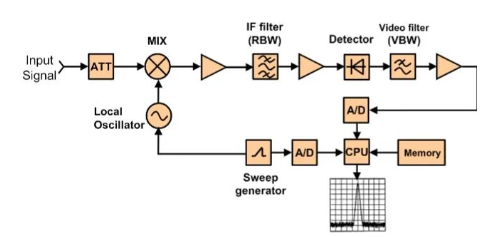

核心工作原理简述： 频谱分析仪的核心思路是将未知的输入信号（通常包含多个频率分量）分解开来，并测量每个频率分量上的信号强度。现代主流频谱仪主要采用超外差（Superheterodyne）接收技术实现这一过程。以下是其详细工作步骤：

输入与衰减：
- 被测信号通过射频输入端口进入频谱仪。
- 输入衰减器首先对信号进行可控衰减（通常单位为dB）。这有两个主要作用：
  - 保护后续电路： 防止过强的信号损坏敏感的混频器或其他前端电路。
  - 优化混频： 确保信号进入混频器时幅度合适，在混频器线性范围内工作，避免产生过多失真产物（如交调失真）。
混频与变频：
- 这是频谱分析的核心步骤。信号经过衰减后进入混频器。
- 频谱仪内部有一个高精度、频率可调的本地振荡器。
- 混频器接收两个信号：被测信号和LO信号。
- 混频器是一个非线性器件，其输出会包含原始两个输入信号频率、两者之和、两者之差以及其他组合产物。
- 关键目标： 通过调节LO的频率，可以选择性地将输入的某个感兴趣频率分量转换（下变频）到一个固定的中频频率。
中频放大与滤波：
- 混频器输出的信号很复杂，但频谱仪只关注差频信号（如LO - Fin）。
- 这部分信号被中频放大器放大，使其易于后续测量。
- 关键组件 - 分辨率带宽（RBW）滤波器： 经过放大后，信号进入一个带宽可调的带通滤波器（RBW滤波器）。这个滤波器的带宽决定了频谱仪区分两个相邻频率分量的能力：
  - 窄RBW： 分辨率高，能区分靠得很近的频率分量，但扫描速度慢、噪声本底较高（滤波后残留噪声更明显）。
  - 宽RBW： 扫描速度快、噪声本底低，但分辨率低，可能将相邻信号混叠在一起显示成一个“包”。
- RBW滤波器就像一扇窄窗，只允许落在该窗口中心频率附近、且带宽在RBW范围内的信号分量通过。这个窗口的频率是固定的（由中频决定），扫描频谱实际上是通过同步调节LO的频率，让不同的输入频率分量依次通过这个窗口并展示在屏幕上。
检波（包络检测）：
- 通过RBW滤波器的信号是一个中频正弦波（或包含多个分量的窄带信号）。
- 检波器（通常是二极管或对数放大器）的任务是将这个交流信号的幅度信息提取出来，转换成对应的直流电压电平（与输入信号在该频率点上的功率/幅度成比例）。
- 现代频谱仪提供多种检波器类型（如Peak， Sample， RMS, Average, Negative Peak等），适用于观察不同特性的信号（如脉冲、噪声、调制信号）。
视频滤波与平均：
- 检波后的直流电压可能会带有噪声波动（尤其是测量小信号或噪声时）。
- 视频带宽（VBW）滤波器是一个低通滤波器，对检波后的信号进行平滑处理：
  - 窄VBW： 平滑效果好，显示曲线更稳定，有利于发现小信号或被噪声淹没的信号，但会降低对幅度快速变化的响应。
  - 宽VBW： 能更真实地反映信号幅度的快速波动（如调幅信号的包络）。
- 视频平均功能也对多次扫描结果进行平均，进一步平滑显示的轨迹。
显示与处理：
- 处理后的电压信号被转换成数字信息（如果使用数字中频系统）。
- 显示器（CRT/LCD） 将结果绘制出来：
  - Y轴（幅度）： 代表信号强度，单位通常是dBm（对数刻度）或线性刻度（如V）。
  - X轴（频率）： 代表信号的频率分量，单位是Hz（如MHz， GHz）。
- 显示屏上形成的点线图就是直观的频谱图，水平扫迹的形成是通过不断改变LO频率来实现频率扫描。
