在Multisim中构建电容充放电电路的步骤如下：
1. 基本元件选择
- 电源：直流电压源（DC Power Source），设置电压（如5V/12V）。
- 电容：电解电容/陶瓷电容（如100μF），注意正负极。
- 电阻：限流电阻（如1kΩ），控制充放电速度。
- 开关：单刀双掷开关（SPDT），用于切换充/放电回路。
- 接地：电路参考点。
- 仪器：示波器（Oscilloscope）或电压表（Voltmeter）观察电压变化。
2. 电路搭建（手动充放电）
连接方式：
电压源(+) → SPDT开关公共端
┌─ SPDT切换端1 → 电阻 → 电容(+)
└─ SPDT切换端2 → 电容(+) （直接放电通路）
电容(-) → 接地
电压源(-) → 接地- 充电：开关拨向电阻端，电流经电阻向电容充电（电压指数上升）。
- 放电：开关拨向直接通路，电容通过电阻放电（电压指数下降）。
关键设置：
- 按 空格键 切换开关状态（需在元件属性中设置快捷键）。
- 示波器接电容两端，观察电压曲线。
3. 自动充放电电路（推荐）
用方波信号源代替开关：
- 元件：时钟电压源（Clock Voltage Source）。
- 设置：频率（如1Hz），幅值（如5V）。
电路连接：
方波源(+) → 电阻 → 电容(+) 电容(-) → 接地 方波源(-) → 接地 - 原理：方波高电平时充电，低电平时放电，自动循环。
- 示波器：显示连续充放电曲线（锯齿指数波）。
4. 仿真步骤
- 放置元件，按上述连接电路。
- 设置元件参数：
- 电容值：
C=100μF，电阻值：R=1kΩ。 - 时间常数：
τ = R×C = 0.1s（调整R/C可改变速度）。
- 电容值：
- 添加示波器，探头接电容两极。
- 运行仿真：
- 手动模式：按空格键切换开关，观察充放电。
- 自动模式：方波源自动生成循环。
5. 结果分析
- 充电曲线：电压从0指数上升至电源电压（
V_final = V_source）。 - 放电曲线：电压从峰值指数下降至0。
- 公式：
充电：V_c = V_source × (1 - e^(-t/(R×C)))
放电：V_c = V_source × e^(-t/(R×C))
6. 实例演示
- 参数示例：
V=5V,R=1kΩ,C=100μF→ τ=0.1s。 - 示波器效果：充/放电周期约0.5秒时，电压变化明显可见。
⚠️ 注意：电解电容需连接正确极性，否则仿真报错！
通过以上步骤，可在Multisim中直观模拟电容的充放电行为。如需详细电路图或操作截图，可进一步说明需求！
电容充放电问题
1. 本人初学电子，按照 面包板制作"电容的充放电"，在面包板实际操作中，一切正常。2. 然后我又用 Multisim 模拟了一下，为什么 在 Multisim 中，模拟却不正常（如图）?
Big_Carp
2020-06-14 17:22:21

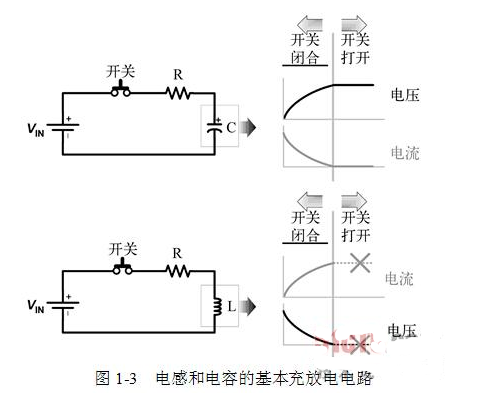

电容电感充放电
L、C元件称为“惯性元件”，即电感中的电流、电容器两端的电压，都有一定的“电惯性”，不能突然变化。充放电时间，不光与L、C的容量有关，还与充/放电电路中的电阻R有关。“1UF电容它的充放电时间是多长？”，不讲电阻，就不能回答。
2019-11-25 09:09:46
超级电容充放电
输入电池电压是9.6V，想在这里加一串4个2.7V470F的超级电容，使的温度-40度时设备能正常启动，急需一个超级电容的充放电路，因个人之前没接触过超级电容，希望各位指点。
jf_15203083
2022-12-05 16:53:57

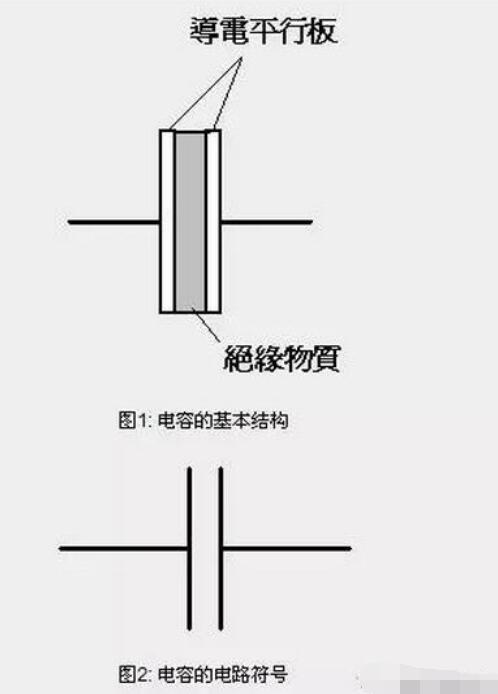

电容的充放电原理是什么？
电容是一种以电场形式储存能量的无源器件。在需要的时候，电容能够把储存的能量释出至电路。电容由两块导电的平行板构成，在板之间填充上绝缘物质或介电物质。下面介绍电容的充放电原理。
2023-05-30 17:12:33
如何更改电容的充放电参数
电容的充放电参数对于电子电路的性能至关重要。本文将详细介绍如何更改电容的充放电参数，以满足不同的应用需求。 电容的基本特性 电容是一种能够存储电荷的电子元件，其单位为法拉（F）。电容的基本特性包括
2024-07-11 09:41:40

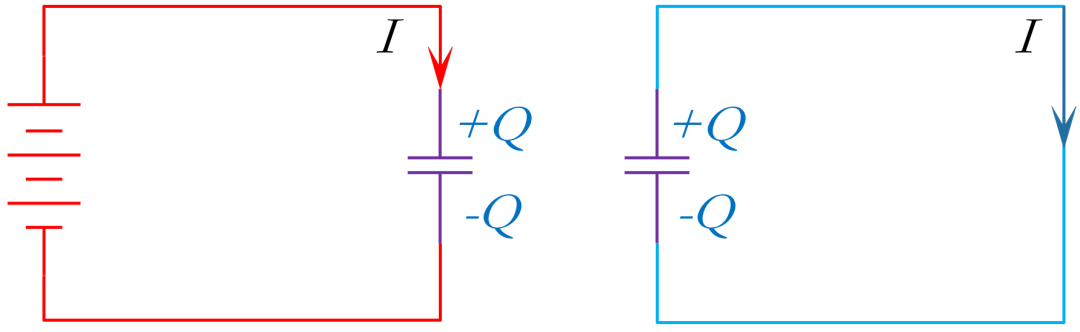

RC电路是什么？为什么充放电慢？
RC电路是什么？为什么充放电慢？ RC电路是由电阻（Resistor）和电容（Capacitor）组成的电路。在RC电路中，电阻负责限制电流的流动，电容则负责存储电荷。 当一个未充电的电容连接到一个
2023-11-20 17:05:30
电容在交流电路中充放电的过程
电容在交流电路中的充放电过程如下： 当交流电通过电容时，电流的方向会不断地变化。在每个周期中，电流的方向会改变一次。因此，电容的两端会不断地交替充电和放电。 在电流方向为正时，电容开始充电。随着电流
2023-09-13 16:54:25
电容充放电原理
最近搭建了一个简单的振荡电路，一直没有弄清楚其原理，就是因为对电容充放电没有弄清楚，电容两个重要物理原理：1、电容两端的电压差不能突变，当电容一个极板突然增加电压Vdd时，其另一极板上也增加Vdd
K_Ming
2021-11-12 07:32:37
RC充放电路的原理是什么呢
一、RC充放电路原理：Vt = V0+（V1-V0）* [1-exp(-t/RC)]其中：V0为电容上的初始电压值V1为电容最终可充到或放到的电压值Vt为t时刻电容上的电压值结论：同样的条件下，电容
秦小姐9048
2022-03-02 07:30:33

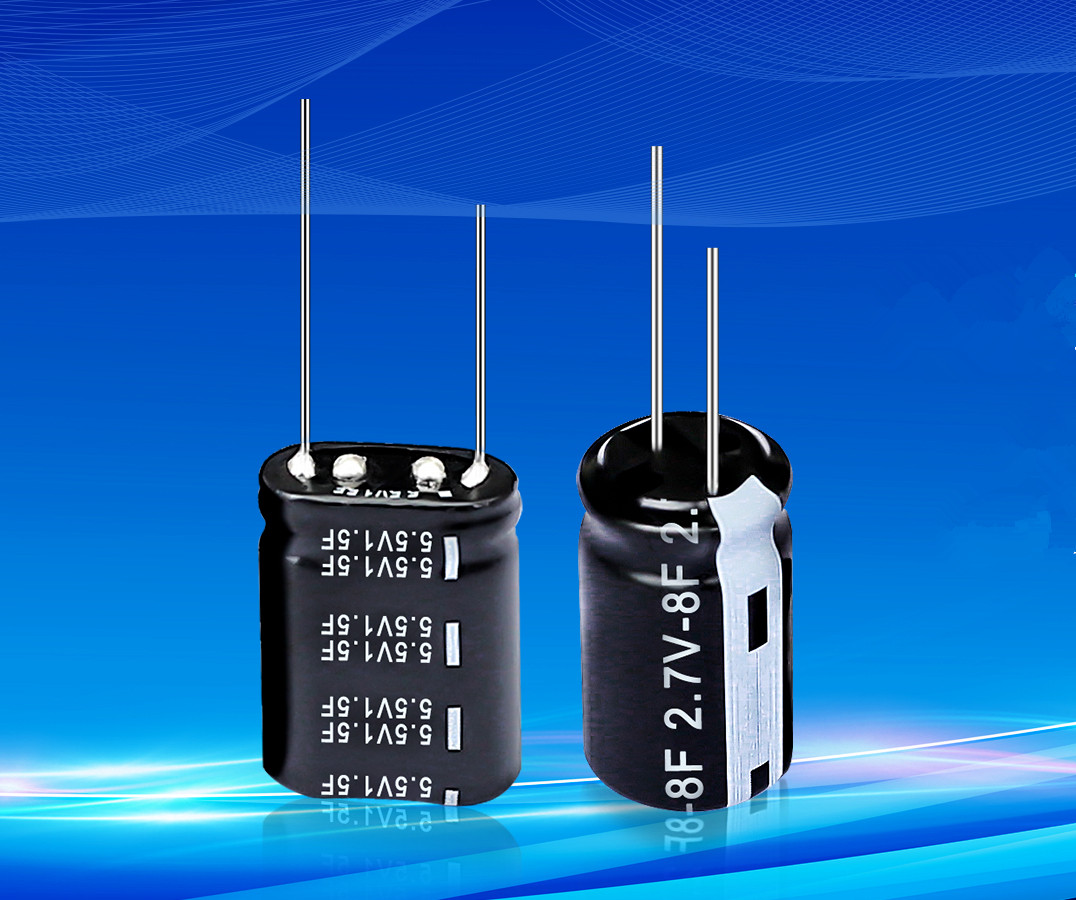

超级电容充放电为何那么猛？
