电机驱动电路的设计方案需要综合考虑电机类型、控制需求、保护机制及实际应用环境。以下是对不同电机驱动方案的分析及关键设计要点：
1. 电机类型与驱动拓扑
-
直流有刷电机：
- 拓扑结构：H桥电路（4个功率开关组成），支持正反转及PWM调速。
- 关键器件：MOSFET（低压大电流）或IGBT（高压），如IRF540N/IRF3205。
- 驱动芯片：IR2104（半桥）、L298N（双H桥集成）或分立栅极驱动方案。
-
步进电机：
- 拓扑结构：双H桥或专用驱动器，支持细分控制（如1/4、1/8步）。
- 驱动芯片：A4988、DRV8825（内置细分和过流保护）。
-
无刷直流电机（BLDC）：
- 拓扑结构：三相全桥逆变电路（6个MOSFET）。
- 驱动方案：专用控制器（如DRV8305）或MCU+栅极驱动器（如STM32F3系列+FOC算法）。
2. 核心设计要素
（1）功率开关器件选择
- MOSFET：适用于低压（<100V）、高频开关（如PWM频率10-100kHz），需关注导通电阻（Rds(on)）和栅极电荷（Qg）。
- IGBT：适合高压（>200V）、大电流场景，但开关频率较低（通常<20kHz）。
（2）驱动电路设计

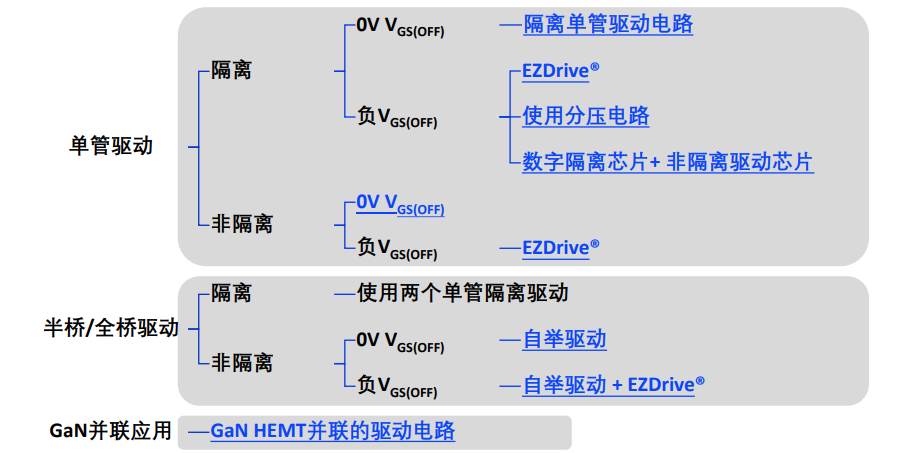

- 栅极驱动：
- 使用专用驱动器（如TI的DRV8701）提供高边/低边驱动，集成死区时间控制。
- 避免直通（Shoot-Through）：通过硬件死区或软件延时（如微控制器PWM模块配置）。
- 电平隔离：高压侧驱动需光耦（如PC817）或磁隔离器（如Si8233）。
（3）保护机制
- 过流保护：电流采样电阻+比较器（如LM393），或集成电流检测的驱动器（如DRV8873）。
- 过压/欠压保护：电压监控IC（如TLV7011）或复位芯片（如MAX809）。
- 温度保护：NTC热敏电阻+MCU ADC监控，或集成温度保护的驱动器。
（4）电源设计
- 电源隔离：采用DC-DC隔离模块（如B0505S）为控制电路供电。
- 去耦电容：在功率器件附近添加低ESR电容（如100nF陶瓷电容+100μF电解电容）。
（5）信号控制接口
- PWM调速：MCU输出PWM信号（频率与电机电感匹配，通常5-20kHz）。
- 方向控制：通过GPIO电平切换H桥状态。
3. 关键挑战与解决方案
- EMI抑制：
- 在MOSFET漏极添加RC缓冲电路（如10Ω+100nF）。
- 使用铁氧体磁珠和共模滤波器。
- 散热设计：
- 计算功率损耗（P=I²·Rds(on) + 开关损耗），选用足够面积的散热片或风扇。
- PCB布局时，功率地（Power GND）与控制地分开，采用星型接地。
- 浪涌电流：
- 软启动电路：通过逐步增加PWM占空比。
- 预充电电阻（仅适用于高压系统）。
4. 典型方案对比
| 方案 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 集成驱动芯片 | 简化设计，内置保护，调试简单 | 成本较高，功率受限（通常<5A） | 小型机器人、3D打印机 |
| 分立元件方案 | 灵活，支持高功率定制 | 设计复杂，需手动配置保护电路 | 工业电机、电动汽车驱动 |
| FOC矢量控制 | 高效、低噪声，支持精密控制 | 算法复杂，需高性能MCU | 无人机、高端伺服系统 |
5. 设计流程建议
- 需求分析：确定电机参数（电压、电流、类型）、控制方式（开环/闭环）及环境条件。
- 拓扑选择：根据电机类型选择H桥、三相逆变器等。
- 器件选型：计算功率需求，选择开关器件、驱动芯片及散热方案。

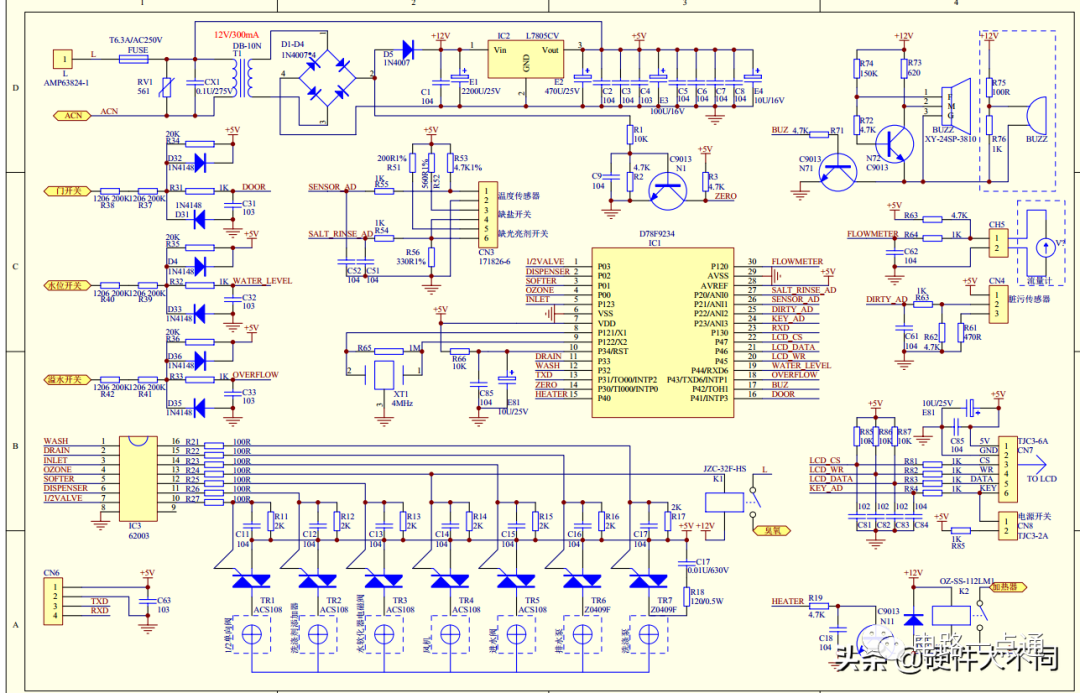

- 原理图设计：集成保护电路、电流检测及信号隔离。
- PCB布局：优化大电流路径，减少环路面积，区分高低压区域。
- 测试验证：逐步测试驱动信号、保护功能及温升，使用示波器观测开关波形。
通过系统化设计并兼顾可靠性，电机驱动电路可实现高效、稳定的运行。实际项目中建议参考厂商提供的参考设计（如TI的MotorDrive设计指南），以加速开发进程。
