STM32设计案例分析基于STM32设计的数码相册

以下是一个基于STM32的数码相册设计案例分析，涵盖硬件选型、软件架构、功能实现及优化方向等关键点，适用于嵌入式系统开发学习或项目实践参考。

1. 系统架构设计

硬件平台

主控芯片：STM32F407ZGT6（Cortex-M4内核，主频168MHz，支持DMA和硬件解码加速）
显示屏：3.5寸TFT-LCD（分辨率320×480，SPI或RGB接口）
存储介质：MicroSD卡（FAT32文件系统）或SPI Flash（存储图片数据）
外部模块：
- 触摸屏（电阻式或电容式，用于用户交互）
- 按键模块（切换图片/暂停/播放）
- 音频解码模块（可选，支持播放背景音乐）

系统框图

SD卡/SPI Flash → STM32 → TFT-LCD
          ↑           ↑
      用户输入（触摸/按键）

2. 软件设计

核心功能模块

文件系统
- 使用FATFS库挂载SD卡，支持JPEG/BMP/PNG图片文件遍历与读取。
- 优化文件读取速度：通过DMA传输SDIO接口数据。
图像解码
- JPEG解码：利用硬件JPEG解码器（如STM32F7/H7系列）或软件库（如libjpeg）。
- BMP解码：直接读取RGB像素数据，无需复杂解码。
显示驱动
- 使用LTDC（LCD-TFT控制器）驱动RGB接口屏幕，或SPI驱动低成本屏幕。
- 双缓冲机制：避免屏幕撕裂，提升刷新流畅度。
用户交互
- 触摸屏：基于XPT2046芯片（电阻式）或FT6x06（电容式）实现点击、滑动操作。
- 按键控制：通过外部中断或轮询方式检测按键动作。
电源管理
- 动态调整屏幕背光亮度。
- 空闲状态进入低功耗模式（如Sleep Mode）。

3. 关键技术实现

图片缓存机制

预加载策略：提前将下一张图片数据加载到内存缓冲区（如SDRAM）。
内存分配：使用外部SRAM/SDRAM扩展内存空间，存储大尺寸图片。

图像缩放与旋转

通过插值算法（如双线性插值）实现图片缩放。
利用DMA2D加速图像旋转（如90°、180°）。

幻灯片播放

定时器中断触发图片切换，支持自定义播放间隔（如3秒/5秒）。

4. 优化方向

性能优化
- 启用STM32的硬件CRC校验，加快SD卡读取速度。
- 使用DMA传输减少CPU占用率。
UI设计
- 添加过渡动画（淡入淡出、滑动效果）。
- 显示图片名称、拍摄时间等信息。
扩展功能
- 通过Wi-Fi模块（如ESP8266）实现无线传输图片。
- 添加图片编辑功能（裁剪、滤镜）。

5. 开发工具与调试

IDE：STM32CubeIDE + HAL库或 Keil MDK。
调试工具：ST-Link调试器、逻辑分析仪（用于SPI信号抓取）。
关键调试技巧：

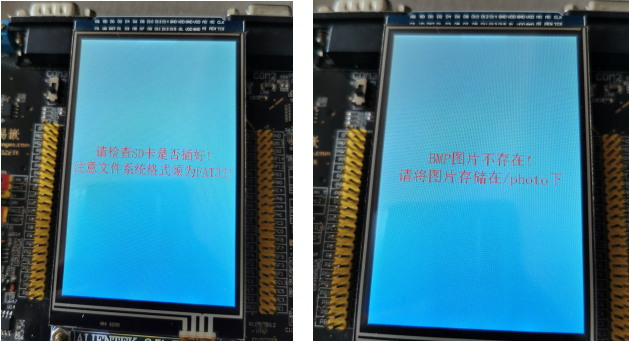

- 使用串口打印SD卡挂载状态和图片解码进度。
- 通过内存分析工具（如STM32CubeMonitor）监控内存使用。

6. 总结

基于STM32的数码相册设计综合应用了嵌入式系统的多模块协同能力，涵盖文件系统、图形处理、用户交互等关键技术。通过合理分配硬件资源（如DMA、硬件解码器）和软件优化（如双缓冲、预加载），可在低成本硬件上实现流畅的图片播放体验。此案例可作为STM32进阶学习的典型项目，也可扩展为智能家居相框或工业HMI子模块。
