TTL电路的故障排除需要系统性的方法，以下为关键技巧总结：
1. 电源检查
- 电压测量：确保Vcc与地之间的电压在4.75V-5.25V之间，使用万用表检测电源稳定性。
- 滤波电容：检查电源引脚附近的去耦电容（如0.1μF陶瓷电容），确保其有效滤除高频噪声。
- 短路/过流：断电测量电源对地电阻，排除短路可能；观察芯片是否过热或烧毁。
2. 信号与波形分析
- 示波器/逻辑分析仪：观察关键节点（如时钟、输入/输出）的波形，确认符合逻辑电平标准（如TTL高电平≥2.4V，低电平≤0.4V）。
- 时序验证：检查信号建立时间（Setup Time）和保持时间（Hold Time），确保时序满足芯片要求。
3. 元件与连接检查
- 虚焊/短路：仔细检查PCB焊点，尤其是手工焊接部分，排除冷焊或桥接。
- 芯片替换法：逐一替换怀疑损坏的元件（如逻辑门、驱动器），快速定位故障。
- 引脚悬空处理：未使用的输入引脚需接上拉电阻（如1kΩ）或下拉电阻，避免悬空导致误触发。
4. 负载与驱动能力
- 输出过载：检查输出端连接的负载是否超过芯片扇出能力（通常TTL扇出为10），必要时增加缓冲器（如74系列驱动器）。
- 电平兼容性：与其他逻辑家族（如CMOS）接口时，需使用电平转换器或上拉电阻确保电平匹配。
5. 干扰与接地
- 地线布局：确保地线低阻抗，避免地环路；多芯片时采用星型接地。
- 屏蔽措施：高频信号线使用屏蔽层，远离电源等噪声源。
6. 环境与物理因素
- 温度影响：确保工作温度在芯片额定范围内（通常0-70℃），高温环境需加强散热。
- 接触不良：轻摇连接线或插座，观察是否出现间歇性故障；使用接触清洁剂处理氧化问题。
7. 分模块排查
- 功能分割：将电路分为电源、时钟、逻辑模块等部分，逐段测试。
- 输入隔离：通过手动输入高低电平（如跳线接Vcc/GND）验证逻辑门功能。
8. 文档与记录
- 记录过程：详细记录故障现象、测试步骤及结果，便于后续复盘。
- 参考手册：查阅芯片数据手册，确认电气参数与典型应用电路。
9. 高级技巧
- 热成像/冷却法：用热像仪定位过热元件，或喷洒冷却剂检测温度敏感故障。
- 信号注入法：对模拟部分注入信号，追踪传输路径中的异常。
10. 设计复查
- 逻辑错误：复查电路图，确认控制信号（如使能、复位）连接正确。
- 时序设计：检查异步逻辑是否可能导致竞争冒险，必要时增加同步电路。
通过以上步骤，可高效定位TTL电路中的常见故障，如电源异常、逻辑错误、负载过重或元件损坏等问题。系统化的排查结合工具使用，能显著提升维修效率。
TTL电路的故障排除技巧
TTL电路以其高速、低功耗和低成本的特点，在数字电子领域中占据着重要地位。然而，随着电路的复杂性增加，故障诊断和排除变得越来越具有挑战性。 1. 了解电路原理 在进行故障排除之前，首先要对TTL电路
2024-11-18 10:35:26

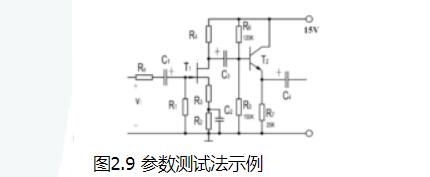

模拟电路故障排除方法
在电子工程领域，模拟电路是构成复杂电子系统的基础。随着技术的发展，模拟电路的设计和应用越来越广泛。 一、故障排除前的准备 了解电路原理 ：在进行故障排除之前，必须对电路的工作原理有深入的理解。这包括
2025-01-24 09:25:42
电气故障排除技巧？
，先需要确定故障的类型。常见的电气故障类型包括电压不稳定、电路短路、线路断开等。通过仔细观察和检查，我们可以初步判断故障类型，从而有针对性地采取相应的排除方法。 二、检查电源和插座 故障排除先检查电源和插座。确保
2023-11-27 10:18:08
电子故障排除指南
故障排除可以采用多种形式来满足许多不同方案的需求。虽然各个步骤可能有所不同，但电子故障排除中最重要的步骤正在准备中。这是准备故障排除的指南。本指南适用于想要尝试故障排除的初学者。一句忠告，现在养成好本事，坏习惯很难改掉。
2023-06-18 10:08:05
数字电路故障排除方法
在现代电子技术中，数字电路扮演着至关重要的角色。它们广泛应用于计算机、通信、工业控制等领域。然而，由于各种原因，数字电路可能会出现故障，影响系统的正常运行。 一、故障排除的基本原则 安全第一： 在
2025-01-24 09:38:01
VLAN 故障排除方法
VLAN（虚拟局域网）故障排除是确保网络稳定性和性能的关键任务。以下是一些常见的VLAN故障排除方法： 一、基本步骤 故障定位 首先，需要确定故障的具体位置。这可以通过检查网络设备的日志、使用网络
2024-11-19 09:38:59
TTL电平电路的故障排查方法
在数字电子系统中，TTL电平电路扮演着核心角色。它们不仅用于逻辑运算，还广泛应用于信号的传输和处理。然而，由于各种因素，如环境影响、老化、设计缺陷或操作不当，这些电路可能会出现故障。 1. 故障
2025-01-16 10:32:36

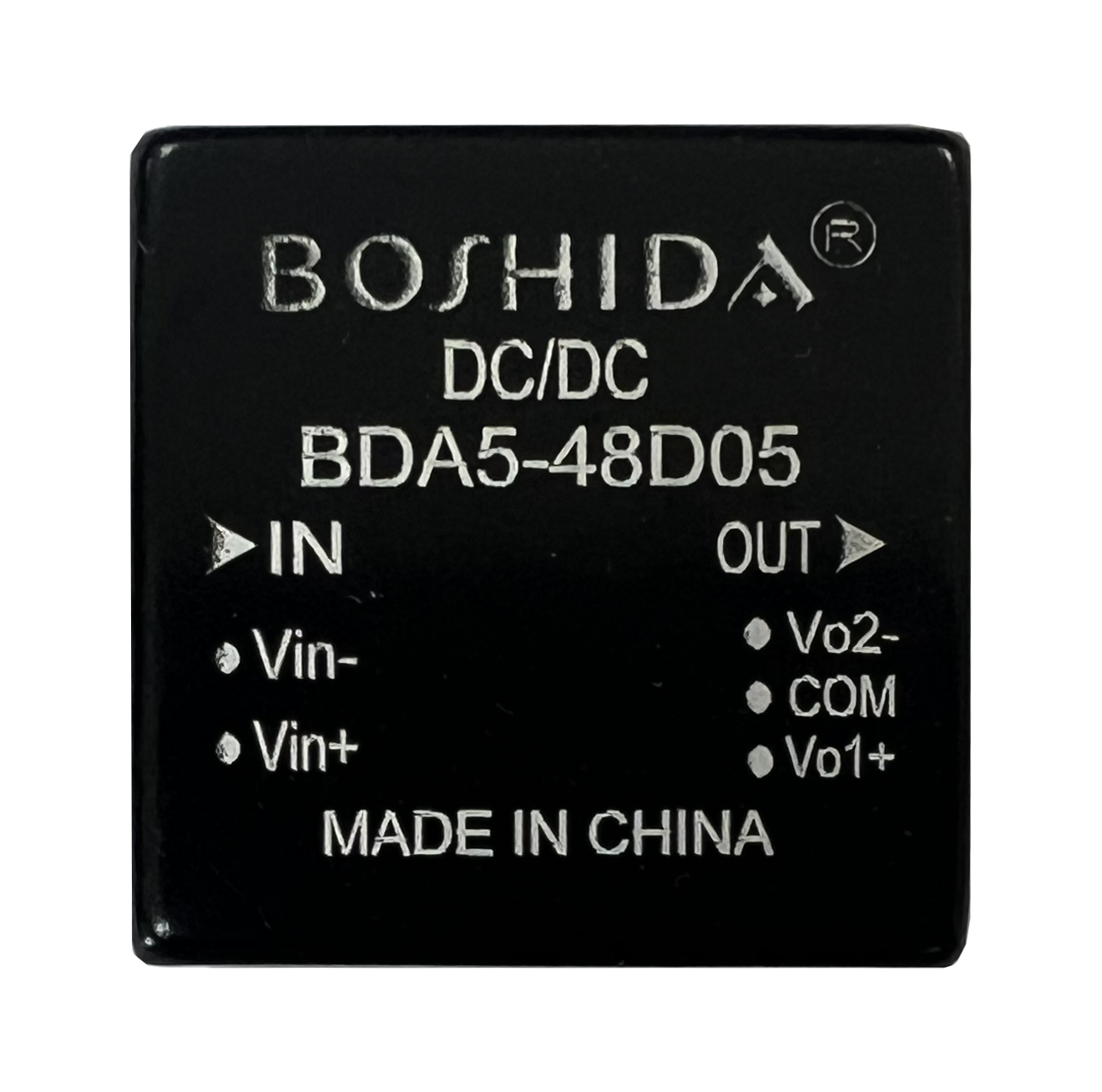

DC电源模块的调试和故障排除技巧
BOSHIDA DC电源模块的调试和故障排除技巧 下面是DC电源模块调试和故障排除的一些技巧： DC电源模块的调试和故障排除技巧 1. 确保输入电源稳定：首先要确保输入电源的稳定性，使用稳压器
2024-04-08 13:39:01
8种PCB故障排除和修复方法总结
对PCB进行故障排除和维修，可以延长电路的使用寿命。如果在PCB组装过程中遇到有故障的PCB，可以根据故障的性质，修复PCB板。下面就介绍一下对PCB进行故障排除和维修PCB的一些方法。
2023-04-27 10:02:51
如何进行VFD故障排除？怎么解决？
压或欠压 通常，它是由输入缺相，老化电路和潮湿电路板引起的。要执行VFD驱动器故障排除，请检查电路和测试点以更换损坏的部件。 E. 上电并显示电流或接地短路 一般来说，它是由损坏的电流检测电路
一只耳朵怪
2021-03-16 14:24:54
解决问题的艺术:PCBA加工中的短路故障排除指南
一站式PCBA智造厂家今天为大家讲讲如何排除PCBA加工的短路故障?排除PCBA加工的短路故障的方法。排除PCBA加工中的短路故障是一个关键的任务，需要仔细的调查和测试。 除PCBA加工的短路故障
2024-07-15 09:42:03
深圳电主轴维修中常见的故障及排除方法
电主轴时主轴常见的故障和排除方法有那些呢？请看下面：故障现象一：开机后电主轴不运转故障原因 ：1、变频电源无输出电压参数设定错误 排除方法：检查变频器设定方法、三相电压是否相同 故障原因 ：2、电机插头
恒兴隆机电
2021-06-23 09:36:31
电脑开机无显示故障的排除方法
电脑开机无显示故障的排除方法。(无报警声)第1步：首先检查电脑的外部接线是否接好，把各个连线重新插一遍，看故障是否排除。第2步：如果故障依旧，接着打开主机箱查看机箱内有无多余金属物，或主板变形造成
ggfx
2021-09-08 06:50:09
通过绝缘电阻测试对故障电机进行故障排除
安全？安全注意事项：如果您已连接带电电路，绝缘电阻测试仪将提醒您。如果检测到带电电路，测试仪将不会为其通电。测试完成后，绝缘电阻测试仪还提供安全的放电功能。这是服务技术人员对电动机故障进行故障排除的典型
还是倒过来的天
2019-09-30 11:49:24
ttl电路的应用 常见的ttl电路
TTL门电路的输入和输出电平与许多其他类型的逻辑门电路兼容。这种兼容性使得TTL可以很容易地与其他数字逻辑家族集成，并与不同类型的设备和接口进行通信。
2023-07-25 15:23:59
详解高频开关电源的常见故障判断及排除方法
高频开关电源的常见故障是企业的电工和相关技术人员应当了解基础知识。掌握一些基本电路板维修和故障判断方法，可以为企业排除较多日常生产过程中的设备故障问题。高频开光电源的故障排除首先从指示灯着手。故障
跃迁光电
2022-04-27 15:00:52

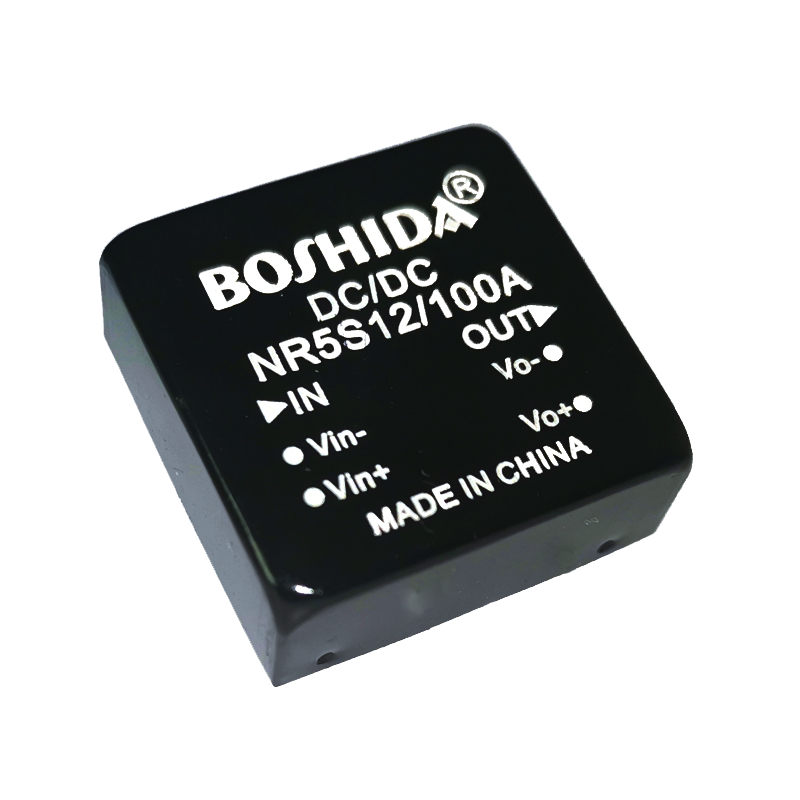

DC电源模块如何故障排除与维修
