浪涌保护器的工作原理浪涌保护器的选择技巧

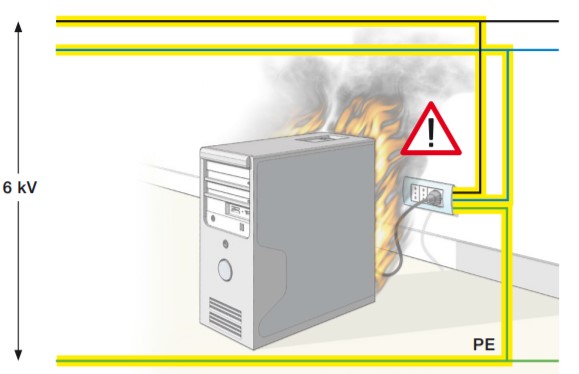

浪涌保护器（Surge Protective Device, SPD）的核心功能是抑制瞬态过电压（如雷击、电网操作过电压等），将浪涌能量泄放或限制到安全水平，从而保护后端设备。其工作原理可分为以下步骤：

监测电压
在正常电压范围内（如220V），SPD处于高阻状态，相当于“断路”，不影响电路运行。
触发泄流
当电路中出现瞬态过电压（如数千伏的浪涌），SPD内部元件（如压敏电阻、气体放电管等）迅速响应，转为低阻状态，形成泄放通道。
能量泄放与钳位
- 泄放大地：通过接地线将大部分浪涌电流导入大地（如雷电流）。
- 电压钳位：将残压限制在设备可承受的范围内（如≤1500V），避免损坏敏感电子设备。
自动恢复
浪涌结束后，SPD恢复高阻状态，继续监测电路。

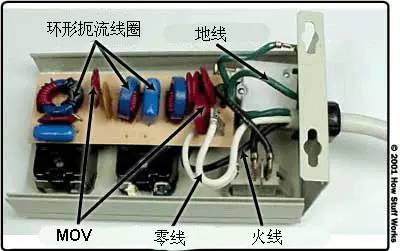

关键元件作用：

确定应用场景
- 雷电防护：选通流量大的类型（如Ⅰ类T1测试的SPD，标称电流20kA以上）。

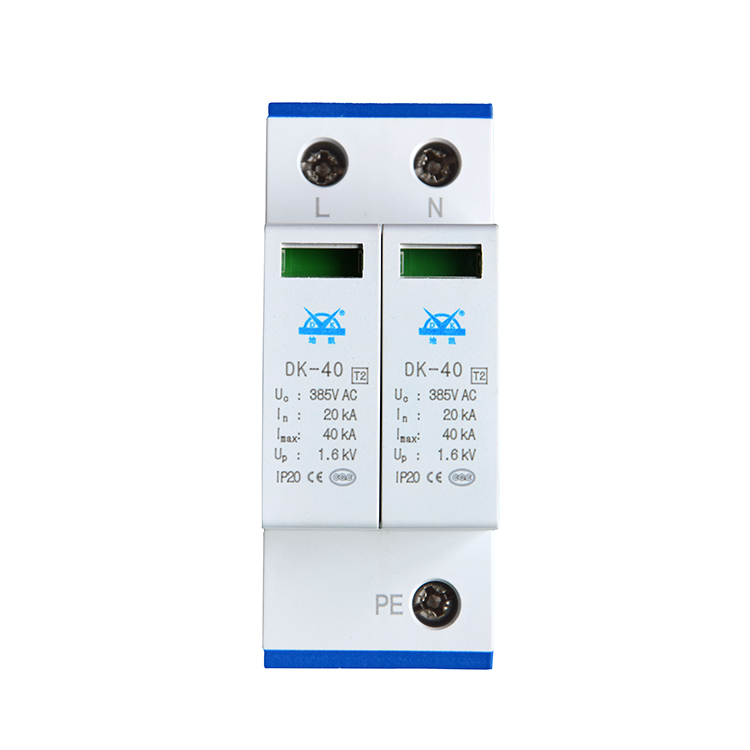

- 电网波动：Ⅱ类（T2测试）SPD适用于配电系统。
- 精密设备：Ⅲ类（T3测试）SPD搭配低残压TVS保护数据线、信号端口。
关键参数匹配
- 最大持续电压（Uc）：需高于电路额定电压的1.2倍（如380V系统选440V）。
- 电压保护水平（Up）：低于被保护设备的耐压值（如设备耐压2500V，Up需≤1500V）。
- 通流容量（In/Iimp）：根据环境风险等级选择（如多雷区选Iimp≥12.5kA）。
多级防护配置
- 第一级（进线端）：使用Ⅰ类SPD泄放大部分雷电流（如40kA）。
- 第二级（配电柜）：Ⅱ类SPD进一步限制残压（如20kA）。
- 第三级（设备端）：Ⅲ类SPD或TVS实现精细保护。
结构与安装要求
- 接线方式：TT系统优先选“3+1”结构（L1/L2/L3+N对PE）。
- 接地电阻：确保接地电阻≤10Ω，否则影响泄流效果。
- 热脱扣装置：选择带失效自动断路功能的SPD，防止短路起火。
认证与寿命
- 认准GB/T 18802.1、IEC 61643等标准认证。
- 压敏电阻型SPD在经历多次小浪涌后可能劣化，需定期检测。
