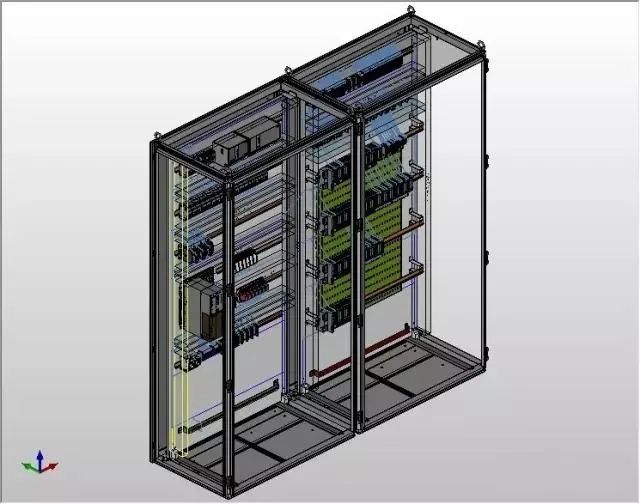

PLC（可编程逻辑控制器）的电气原理图是描述PLC控制系统硬件连接关系的图纸，用于指导电气接线、调试和维护。以下是PLC电气原理图的核心要点：
1. 主要组成部分
-
(1) 电源部分
- 主电源：为PLC供电（如220V AC或24V DC），需标注电压等级、断路器、保险丝等保护元件。
- 隔离变压器：可选，用于抑制干扰。
-
(2) 输入模块（DI）
- 输入设备：按钮、传感器、限位开关等，通过常开/常闭触点接入PLC输入端子。
- 接线示例：
传感器电源+24V → 传感器常开触点 → PLC输入端子X0 → PLC内部光耦 → COM端（0V）
-
(3) 输出模块（DO）
- 输出负载：继电器线圈、接触器、指示灯等，由PLC输出端子控制。
- 保护元件：输出回路需串联保险丝，感性负载（如继电器）需并联续流二极管。
-
(4) CPU模块
- 连接输入/输出模块，标注型号（如西门子S7-1200、三菱FX系列）。
- 通信接口（RS485、以太网）需标明引脚定义。
-
(5) 接地系统
- 保护接地（PE）和信号接地（SG）分开，避免干扰。
2. 原理图绘制规范
-
符号标准：采用IEC（国际电工委员会）符号，如：
- ⏚ 表示接地
- ◻ 表示PLC输入/输出点
- 虚线框表示模块边界
-
标注规则
- 元件编号（如KM1接触器、SB1按钮）
- 线号（如L1、N、X0、Y1）
- PLC端子号与外部设备对应关系
3. 典型回路示例
(1) 数字输入回路
24V+ → 传感器常开触点 → PLC:X0 → COM（0V）(2) 数字输出回路
PLC:Y0 → 保险丝 → 继电器线圈（KA1） → 0V
继电器触点 → 控制接触器KM14. 设计注意事项
- 电源隔离：输入/输出模块与CPU电源建议隔离，防止干扰。
- 负载匹配：输出模块的电流/电压需与负载匹配，避免过载。
- 抗干扰措施
- 信号线与动力线分开布线
- 模拟量信号使用屏蔽线
- 扩展性：预留10%-20%的I/O点备用。
5. 应用场景
- 电机控制：启停、正反转
- 自动化生产线：传感器信号处理、气缸控制
- 过程控制：温度、压力模拟量采集
如果需要具体某类PLC（如西门子、三菱）的原理图示例，可进一步说明！
