uln2803驱动继电器电路

继电器是一种通过电信号控制电路开关的电器,它可以用来进行远程控制、自动化控制、保护控制等方面,广泛应用于电气控制系统中。继电器驱动电路是指控制继电器进行开关动作的电路,通常由电源、驱动电路和继电器三部分组成。

分享:

以下是用ULN2803驱动继电器的典型电路设计和关键说明:


核心电路图

        +5V~24V                  +Relay_VCC (根据继电器电压选择)
           |                         |
           |                         |
     +-----+-----+             +-----|-----+
     |           |             |     |     |
     |   Relay Coil            Diode ㇀   Relay
IN---+-- ULN2803 |             | 1N4007    |
     |   (输入)  +-------------+ COM       |
     |           |             |           |
     +-----+-----+             +-----|-----+
           |                         |
          GND                       GND

(注:ULN2803包含8路独立驱动通道,上图仅展示1路)


关键元件说明

  1. ULN2803

    • 功能:8通道达林顿晶体管阵列,内置消反电势二极管
    • 输入:IN1~IN8 (兼容TTL/CMOS电平,可直接接单片机GPIO)
    • 输出:OUT1~OUT8 (每路最大电流500mA,电压50V)
    • 公共端:COM (必须接继电器电源正极!)
  2. 继电器

    • 选型:线圈电压需匹配电源电压 (常用5V/12V/24V)
    • 电流:确保单路线圈电流 <500mA (超过需换驱动方案)
  3. 续流二极管 (1N4007)

    • 必要性:继电器线圈断电时产生高压反电动势
    • ULN2803已内置无需外接二极管! (COM端已连接内部二极管正极)

接线步骤

  1. 将单片机GPIO接ULN2803输入脚 (如IN1)
  2. ULN2803输出脚(如OUT1)接继电器线圈正极
  3. 继电器线圈负极接电源GND
  4. ULN2803的COM端接继电器电源正极 (激活内置续流二极管)
  5. GND统一连接 (单片机、ULN2803、继电器电源共地)

重要设计原则

  1. 电源隔离

    • 继电器线圈电源与单片机电源建议分开供电
    • 若共用电源,需确保功率余量足够且加入滤波电容
  2. 保护电路

    • 在ULN2803输入口与GPIO间串联 220Ω电阻 限流
    • 继电器触点两端并接 RC吸收电路 (如100Ω+0.1μF),减少火花
  3. 逻辑控制

    • ULN2803是低电平有效驱动 → GPIO=0时继电器吸合
    • 需要高电平驱动时,可在GPIO后加反相器(如74HC04)

参数计算示例

若继电器线圈电压12V/线圈电阻240Ω:
驱动电流 = 12V / 240Ω = 50mA (远低于500mA,安全)


常见问题解决

  • 继电器不动作
    ①查COM端是否接电源正极
    ②测ULN2803输入电压(需>2.7V触发)
    ③查线圈接线极性(OUT→正极,负极→GND)

  • 芯片发热严重
    ①检查是否超过单路500mA限制
    ②确认继电器线圈是否短路

  • 干扰单片机复位
    ①加强共地连接
    ②在ULN2803的VCC与GND间加100μF电解电容滤波


优化方案

  • 需驱动更大电流继电器 → 用ULN2803控制功率MOSFET
  • 电气隔离 → 在GPIO与ULN2803间加入光耦(如PC817)

✅ 实际应用验证:此电路可直接驱动JQC-3FF-S-Z 5V继电器模块,配合STM32单片机稳定运行。

ULN2803的工作原理,如何在电路中使用ULN2803

用于驱动高负载,如灯,继电器,电机等。它的额定电流通常为50v/500mA。本文介绍了ULN2803 IC的工作原理以及如何在电路中使用它。

2023-07-02 11:09:09

ULN2803对比ULN2003谁最强?

继电器等。它能够将 500mA 驱动到单个通道,如果四个八个通道处于活动状态,如果所有八个通道都处于活动状态,则每个通道为 125 mA。其输出具有用于瞬态抑制的钳位二极管,以保护低功耗微控制器电路ULN2803 通常用于控制大型七段显示器。

hdfsf 2023-05-11 08:17:46

ULN2803驱动步进电机

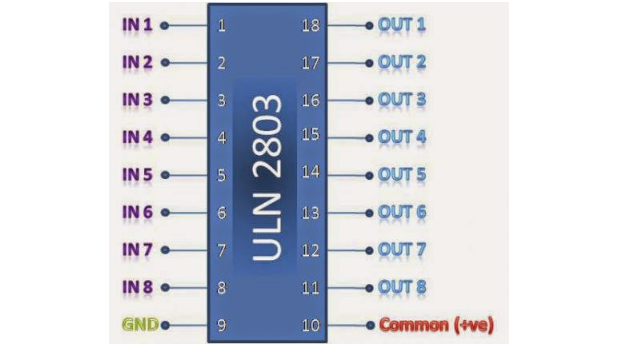

uln2803则是解决驱动问题,单片机达不到驱动电流,使用也很方便,1—8引脚是输入,9接地,10接VCC,11到18输出,输入高电平,输出低电平,输出高,则无法驱动电机,这里的电机正极接电源,负极

斯克迪亚 2021-08-31 09:26:21

ULN2803

ULN2803

2023-03-28 14:47:14

ULN2803输出信号外接负载问题

公司设备上的运动控制卡out端口是由ULN2803芯片驱动的,几种负载分别为发光二极管,继电器以及电磁阀,这张图是运动控制卡厂家给的使用说明上的输出端口的指导,请问我可以把说明上的接法直接搬过来么?这种接法会有什么弊端么?需要加保护电路么?本人是个纯小白,希望大神们解答。

老舅范德彪 2020-06-16 15:43:00

长晶驱动芯片ULN2003与ULN2803系列高可靠性步进电机驱动方案解析

功率放大和电流吸收。这里,南山电子介绍长晶驱动芯片ULN2003与ULN2803系列高可靠性步进电机驱动方案。经典架构,稳定可靠ULN2003A/E与ULN2803是专

2026-03-19 17:19:13

ULN2803

ULN2803 - EIGHT DARLINGTON ARRAYS - Unisonic Technologies

2022-11-04 17:22:44

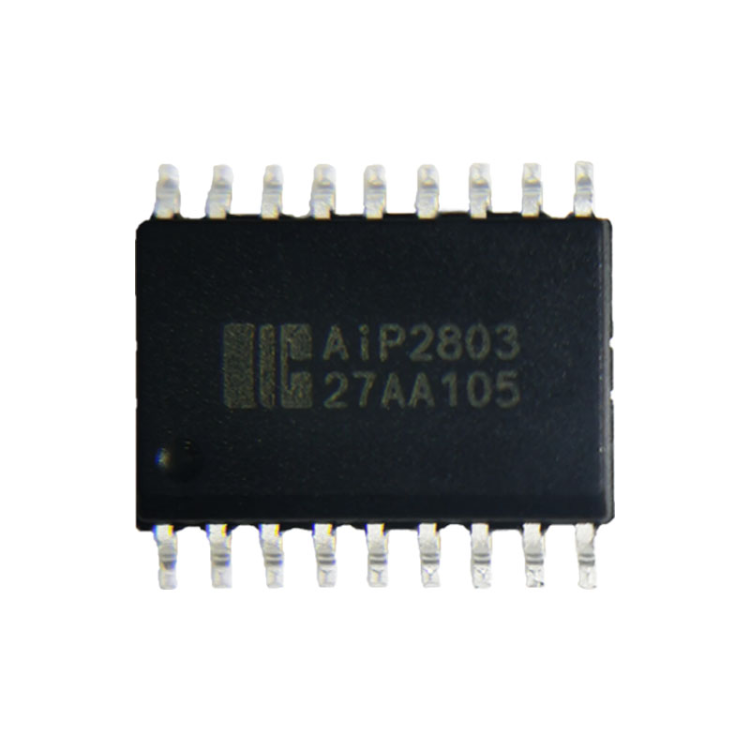

ULN2803/AiP2803 八路高耐压、大电流达林顿管驱动电路

AiP2803是单片集成高耐压、大电流达林顿管阵列,电路内部包含八个独立的达林顿管驱动电路电路内部设计有续流二极管,可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出500mA电流

2022-05-16 09:28:10

ULN2803

ULN2803 - Octal High Voltage,High Current Darlington Transistor Arrays - Tiger Electronic Co.,Ltd

2022-11-04 17:22:44

如何用ULN2003驱动器和M480计时器控制28 BYJ- 48继电器发动机

使用 M480 计时器控制能够由Darlington IC(ULN2803)驱动继电器发动机的 I/ O 的 I/ O 。 此文档包含您需要知道的关于用 ULN2003 驱动器和 M480 计时器控制

hnui2002 2023-08-22 06:03:02

请问ULN2803输出口接5V电源会烧坏吗?

请问ULN2803输出口接5V电源会烧坏吗?板子画的不对,一个电机开关不起作用,想通过这种方式补救一下

shuoabtian 2019-06-14 01:53:01

MCP23017具有I2C控制的继电器和电磁阀驱动

控制器)。两个板载 MCP23017 16 位 GPIO 扩展器解码数据并通过 ULN2803 驱动程序控制负载。代码https://github.com/GadgetReboot/Relay_Solenoid_Driver

深海零下一度1 2022-06-22 07:25:16

ULN2003内部构造及等效电路

在实习运用中通常驱动路数不止一路,用上图的分立电路体积大,许多场合用现成的集成电路作为多路驱动。常用的小型步进电机驱动电路可以用ULN2003或ULN2803。本书配套试验板上用的是ULN2003。

2020-09-26 10:59:21

如何让单片机引脚输出低电平时继电器吸合?

继电器,那么在上电瞬间就会瞬间同时触发两个继电器,所以不可行这里就只能采用低电平触发继电器,但是又不能将继电器直接接到单片机的引脚上,因为继电器线圈电阻太小,单片机无法驱动。试过使用ULN2803,同样还是无法驱动。求指教,如何让单片机引脚输出低电平时继电器吸合!

ydfywerfs 2019-08-27 04:35:50

如何用8550和ULN2003驱动小型直流电机正反转

51 单片机的输出能力有限,带动一两个 LED 还是可以的,带动电动机、继电器等等,就难以承担了。一般来说,常用的扩充 51 单片机带负载能力的芯片有:75452、MC1413、ULN2003 系列

阿兵888824 2021-07-05 08:04:21

轻触按键控制继电器有时按键按下时继电器动作一下瞬间又关断了是为什么?

​轻触按键控制继电器的奇怪问题,有时按键按下时继电器动作一下瞬间又关断了,单片机STC12c5a60s2,io口通过ULN2803驱动继电器,总计六个按键控制六个继电器,程序如下

yisen282 2020-06-10 06:51:42

继电器驱动电路原理

继电器驱动电路原理 继电器是一种通过电信号控制电路开关的电器,它可以用来进行远程控制、自动化控制、保护控制等方面,广泛应用于电气控制系统中。 继电器驱动电路是指控制继电器进行开关动作的电路,通常由

2023-08-27 16:56:37

什么是电磁继电器驱动电路?常见的电磁继电器驱动电路有哪些?

什么是电磁继电器驱动电路?常见的电磁继电器驱动电路有哪些?  电磁继电器驱动电路是现代电子技术中的一种重要电路,它的功能是根据输入信号控制电磁继电器的开和关,从而实现对电路各部分之间的电气连通与隔离

2023-09-26 16:38:40

ESP8266 4通道继电器的特点

和电源的 LED 指示。设计基于经过验证的 IC ULN2803 作为驱动器。节点 MCU 固件已更新。具有 FPT 认证的高品质 PCB FR4 等级。ESP8266 特点:SDIO 2.0、SPI

jackhui 2022-08-08 07:50:30

继电器是什么

1、实物图2、继电器是什么3、手动开关4、继电器开关当2个XQ引脚通电时,(电磁感应定律)电磁铁会产生磁,从而吸附上面的衔铁向下,下面的CK常开电路导通。单片机可以直接驱动2个XQ引脚(单片机输出

lan23 2022-02-21 06:52:23

ULN2003电机驱动芯片

智能小车上【1】。我自己尝试了一下,用UNO的5v接风扇一端,风扇另一端接GND,只要板子一通电,风扇也不用控制就转了。当然,如果需要调速,还需要用电机驱动板。2. ULN2003电机驱动芯片 元件如上图所示,卖家给的清单上写的是ULN2803步进电机,这下子就把小...

zym123456 2021-09-07 08:04:51

磁保持继电器驱动电路

磁保持继电器与普通电磁继电器相比,优点是耗电小,只有线圈通电时消耗一些电能,待触发脉冲消失之后,靠内部的永久磁铁保持继电器处于原状态。   但是,这种继电器驱动电路比普通电磁继电器要复杂,这里介绍一款采用专用IC构成的磁保持继电器驱动电路,感兴趣的朋友可以参考下。

2023-05-30 16:44:06

继电器的原理与驱动电路布局技巧

继电器的原理与驱动电路布局技巧  一、继电器的原理 继电器是一种能将一个电路的开关信号转移到另一个电路的开关设备,一般由电磁系统、静电系统、机械系统等三个部分构成。电磁吸合力通过线圈产生,将触点闭合

2023-10-26 18:19:02

ULN2003应用电路分析

 今天分享一个ULN2003的驱动电路,这个芯片非常好用,可以做一些继电器驱动,或者步进电机等的驱动。一个ULN2003就可以驱动7路继电器ULN2003内部集成了7个达林顿管(小电流控制大电流

2023-11-29 15:41:11

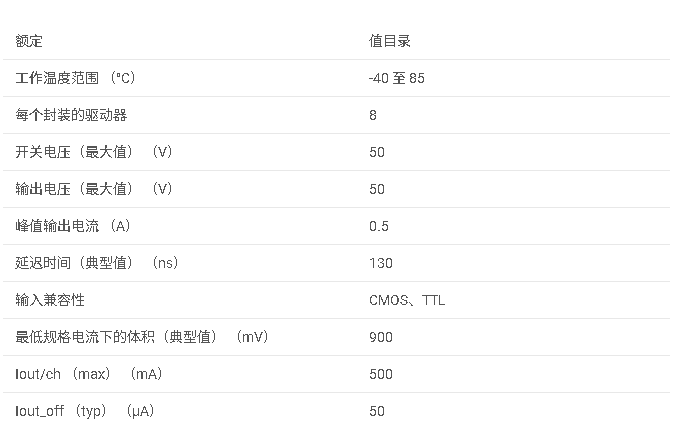

ULN2803C 50 V、八通道达林顿阵列数据手册
