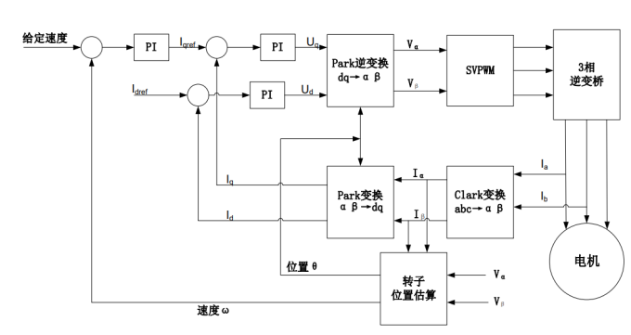

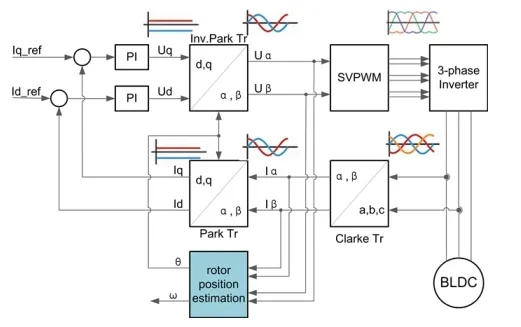

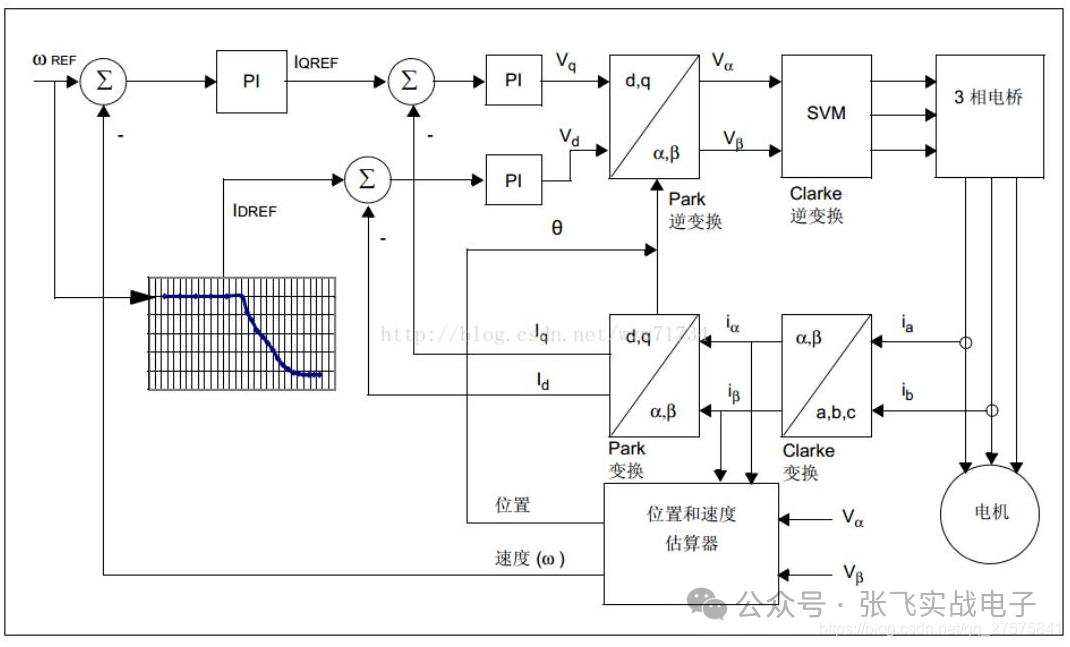

磁场定向控制（FOC）框图通常包含以下核心模块及其信号流向，以中文描述如下：
FOC控制框图主要模块
-
输入指令
- 速度/转矩设定值：外部给定的目标转速或转矩（通常由上位机或控制器设定）。
-
速度控制环（外环，可选）
- 速度PI调节器：将实际转速与设定值比较，通过PI控制输出交轴电流参考值 ( I_{q_ref} )（转矩分量）。
- 直轴电流参考值 ( I_{d_ref} )：通常设置为0（用于最大化转矩/电流比），或根据弱磁控制需求调整。
-
坐标变换模块
- Clarke变换：将三相电流 ( I_a, I_b, Ic ) 转换为两相静止坐标系下的 ( I\alpha, I_\beta )。
- Park变换：基于转子位置角 ( \theta )，将 ( I\alpha, I\beta ) 转换为旋转坐标系下的直轴分量 ( I_d ) 和交轴分量 ( I_q )。
-
电流控制环（内环）
- PI电流调节器：分别调节 ( I_d ) 和 ( I_q ) 与参考值的误差，输出旋转坐标系下的电压指令 ( V_d, V_q )。
-
逆坐标变换
- 逆Park变换：将 ( V_d, Vq ) 转换为静止坐标系下的电压 ( V\alpha, V_\beta )。
-
空间矢量脉宽调制（SVPWM）
- 将 ( V\alpha, V\beta ) 转换为三相PWM信号，驱动逆变器开关，生成三相交流电压供电动机运行。
-
反馈环节
- 电流采样：通过电流传感器实时检测电机三相电流。
- 位置/速度检测：使用编码器、霍尔传感器或无传感器算法获取转子位置 ( \theta ) 和转速 ( \omega )，用于坐标变换和闭环控制。
信号流程
-
输入指令 → 速度环 → 电流环
速度设定值 → 速度PI → 生成 ( I_{q_ref} ) → 与反馈的 ( I_q ) 比较 → 电流PI调节 → 输出 ( V_q )。 -
坐标变换与逆变换
电流反馈 ( I_a, I_b, Ic ) → Clarke变换 → ( I\alpha, I_\beta ) → Park变换（基于转子位置 ( \theta )）→ ( I_d, Iq ) → 与 ( I{d_ref}, I_{q_ref} ) 比较 → 电流PI → ( V_d, Vq ) → 逆Park变换 → ( V\alpha, V_\beta )。 -
SVPWM与电机驱动
( V\alpha, V\beta ) → SVPWM模块 → 生成三相PWM波 → 逆变器 → 驱动电机运转。 -
闭环反馈
电机电流和转子位置实时反馈至电流环和坐标变换模块，形成闭环控制。
关键特点
- 解耦控制：通过坐标变换将转矩和磁场分量独立调节，提升动态响应。
- 高效低噪：SVPWM优化电压利用率，减少谐波损耗。
- 适用性广：适用于永磁同步电机（PMSM）或感应电机（IM）。
如需具体框图示例，可参考基于模块连接的简化图示，重点突出“速度环→电流环→坐标变换→SVPWM→反馈”的闭环结构。
