无刷电机控制器的调速原理图主要基于电子换向和脉宽调制（PWM）技术，通过调节电机绕组的电流和电压实现速度控制。以下是核心原理和关键模块的说明：
一、原理图核心模块
-
电源输入
- 输入直流电压（如24V、48V等），为驱动电路和控制器供电。
-
微控制器（MCU）
- 负责生成PWM信号、处理霍尔传感器反馈，并实现调速算法（如PID控制）。
-
驱动电路
- 将MCU输出的低压PWM信号放大，驱动功率开关器件（如MOSFET或IGBT）。
-
三相逆变桥
- 由6个功率开关组成，将直流电转换为三相交流电，控制绕组通电顺序和电流大小。
-
霍尔传感器/编码器
- 检测转子位置，反馈信号给MCU以精确控制换向时序。
-
电流/电压检测电路
- 实时监测电机电流和母线电压，实现过流、过压保护。
二、调速原理
-
PWM调压
- 调节PWM占空比，改变施加在绕组上的平均电压，从而控制电流和转矩，间接调节转速。
-
换向频率控制
- 根据霍尔信号调整换向时序，使电机转速与换向频率同步（适用于方波驱动）。
-
磁场定向控制（FOC）
- 通过坐标变换将三相电流分解为转矩分量和励磁分量，独立控制以提高效率和动态响应（需使用编码器或传感器）。
三、闭环控制流程
-
速度设定
- 通过外部信号（如电位器、CAN指令）设定目标转速。
-
反馈采集
- 霍尔传感器或编码器提供转速反馈，电流检测电路提供负载信息。
-
误差处理
- MCU计算设定值与实际值的偏差，通过PID算法调整PWM占空比。
-
动态调节
- 根据负载变化实时优化输出，维持稳定转速。
四、关键电路示例
[电源输入] → [滤波电容] → [三相逆变桥]
↓
[驱动电路] ← [MCU+PWM]
↑
[霍尔传感器] → [信号调理]
↑
[电流检测] → [保护电路] 五、调速方法对比
| 方法 | 原理 | 适用场景 | 复杂度 |
|---|---|---|---|
| PWM调压 | 调节平均电压 | 低成本、简单调速 | 低 |
| 方波换向 | 固定换向时序 | 中低速应用 | 中 |
| FOC矢量控制 | 分解转矩/磁场分量 | 高性能、高精度 | 高 |
总结
无刷电机调速的核心是通过电子换向和PWM技术控制绕组电流，结合闭环反馈实现精准调速。实际设计中需考虑电机参数、负载特性及控制算法优化。
调速电机控制器 调速电机控制器工作原理
调速电机控制器是一种电子设备，用于控制调速电机的转速和运行状态。它通过改变电机输入电压、电流、频率等参数，从而实现对电机的调速和控制。
2023-03-15 18:15:28
电机调速器控制器怎么调整
电机调速器控制器是用于控制电机转速的设备，它可以通过改变电机的供电电压或电流来实现对电机转速的调节。电机调速器控制器的种类繁多，包括变频器、直流调速器、伺服控制器等。不同类型的调速器控制器调整方法
2024-09-27 17:30:58
如何对无刷电机调速系统控制方式进行改进
预测控制的基本原理是什么？如何对无刷电机调速系统控制方式进行改进？如何对无刷电机调速系统控制方式进行仿真？
LY0206
2021-09-22 06:58:42
无刷电机谐波怎么调 无刷电机为什么要电调
无刷电机谐波怎么调 无刷电机为什么要电调 无刷电机谐波调节原理详解 无刷电机是一种通过电子调速器来控制电机转速的电机。它由三个电子组成:无刷电调器、无刷电机和相应的传感器。 无刷电机可以通过改变电机
2023-12-20 16:00:29

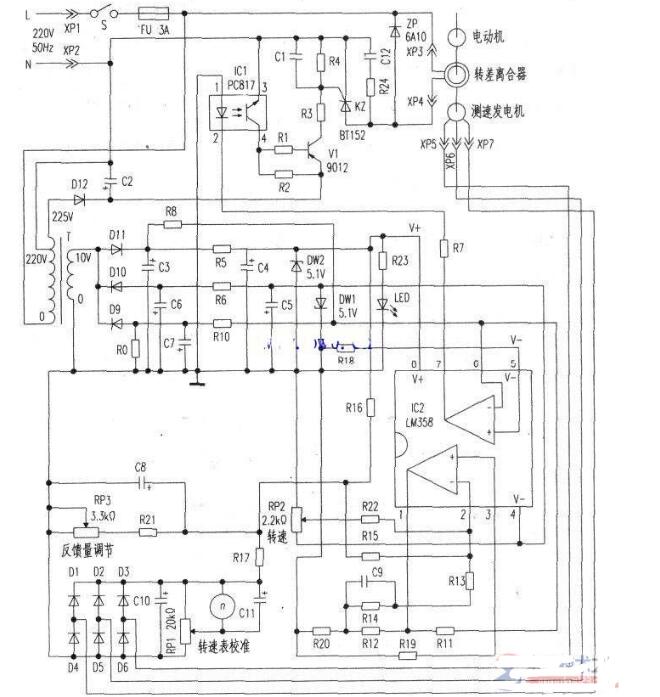

电磁调速电机控制器常见故障有哪些
电磁调速电机控制器，又称为电磁调速器，是一种广泛应用于工业自动化领域的设备。它通过调节电机的转速来实现对负载的控制。然而，电磁调速电机控制器在使用过程中也可能出现一些故障。本文将详细介绍电磁调速电机
2024-06-05 10:47:56
电磁调速电机控制器输出电压180伏对吗
电磁调速电机控制器的输出电压是否为180伏取决于具体的控制器型号和应用需求。电磁调速电机控制器是一种用于控制电机速度的设备，它通过调节电机的输入电压来实现对电机转速的控制。 首先，我们来了解一下电磁
2024-06-05 10:50:10
直流无刷电机方波控制
方波直流无刷电机转子位置传感器和控制器比较简单、体积小、控制成本低，在直流无刷电机中占有很高的比例。控制器的产量很大，特别是电动自行车的控制器，全国的产量非常大，每年要生产数千万只，其中
2020-05-11 09:46:36
电磁调速电机控制器怎么接线
电磁调速电机控制器是一种用于控制和调节电动机转速的设备，广泛应用于工业生产和自动化控制领域。本文将详细介绍电磁调速电机控制器的接线方法，包括接线原理、接线步骤和注意事项。 一、接线原理 电磁调速电机
2024-06-05 10:31:18
直流无刷电机调速有几种方法及应用
直流无刷电机（BLDC）是一种高效、高可靠性的电机，广泛应用于各种工业和消费电子产品中。调速是电机控制中的一个重要方面，它允许电机在不同的速度下运行，以满足不同的应用需求。直流无刷电机的调速方法
2024-09-03 10:43:41
无刷电机调速器的使用及设计
电子调速器是将直流电转化成交流电驱动无刷电机的一种电子装置，简称电调。它具有调速和功率驱动两种基本功能。通常电调有3组功率场效应晶体管 （MOSFET）构成桥型驱动电路。由于电路中总是存在传输线
xianhaizhe
2022-02-27 07:00:00
直流无刷电机控制器工作原理是什么
保护电路。 1、无级调速 直流无刷电机的速度依靠电机相电压大小来调整，通过PWM脉宽调制来调节电机相电压。如图3。PWM的频率为15.6KHz。控制器控制方式采用电流（转矩）闭环控制，故PWM脉冲
向日葵的花季
2023-03-14 14:32:38
无刷电机转速反馈闭环调速系统介绍
无刷电机转速反馈闭环调速系统是一种基本的反馈控制系统，具有以下三个基本特征，就是反馈控制的基本规律，各种不另加其他调节器的基本反馈控制系统都服从于这个规律 1.被调量有静差 从无刷电机原理图分析
2020-03-16 10:26:27
全面了解车用电机控制器，从原理到设计！
电动车无刷电机控制器的基本原理电动车采用的电机分有刷电机和无刷电机两种，由于无刷电机具有噪声低、寿命长的特点，因而在电动车中获得比较广泛应用。无刷电机的控制器要比有刷电机控制器复杂得多，在维修上有
elecfans短短
2020-06-22 14:44:05
步进电机控制器怎么调速度
调整控制器的参数，可以实现步进电机的速度调节。本文将详细介绍步进电机控制器的调速方法，包括脉冲频率、电流设置、细分设置等方面的内容。 步进电机的基本原理 步进电机的工作原理是将电脉冲信号转换为角位移。当控制器向
2024-06-12 09:17:35
电磁调速电机不能调速怎么样维修
、控制器等部分组成。其工作原理是利用电磁调速器中的磁场变化来改变电机的转速。当控制器输出的电压信号改变时，电磁调速器中的磁场也会随之改变，从而实现对电机转速的调节。 二、电磁调速电机不能调速的原因分析 控制器故障
2024-06-05 10:57:42

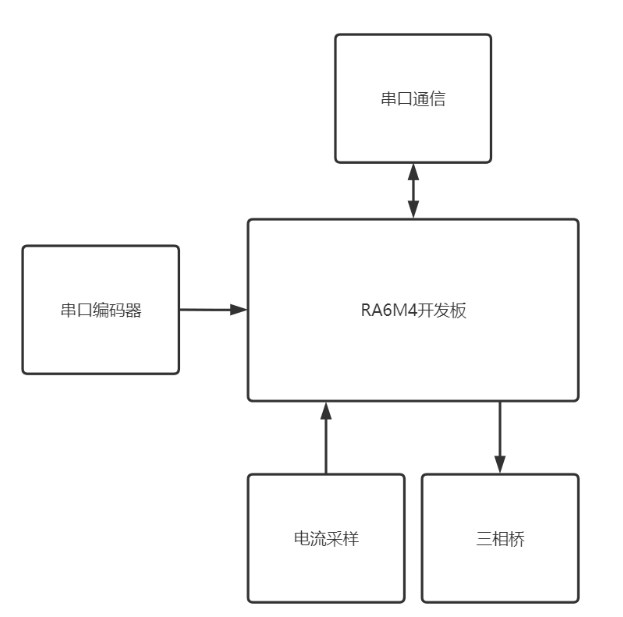

基于RT-Thread+RA6M4的无刷电机伺服控制器设计
