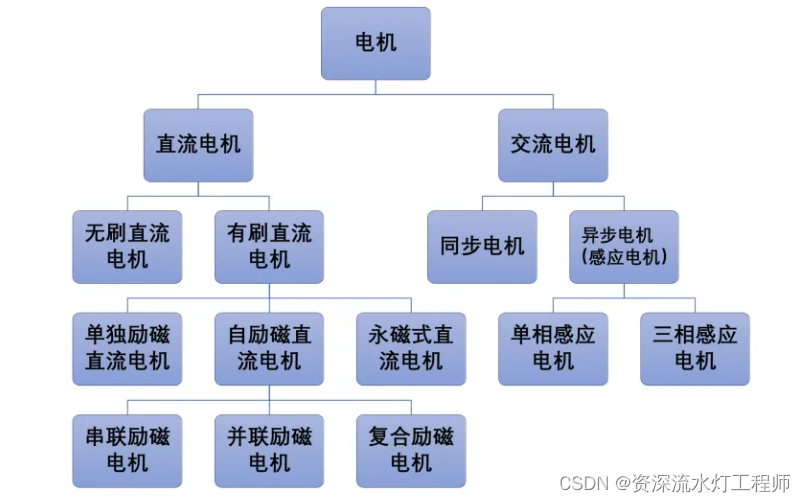

在 Multisim 中添加直流电机 (DC Motor) 并进行仿真，通常可以按以下步骤操作（请根据您的 Multisim 版本调整细节）：
-
打开 Multisim： 启动软件并打开/创建一个电路设计文件（
.msXX，其中 XX 代表版本号）。 -
进入元件库：
- 点击顶部菜单栏中的 “放置” (Place)。
- 在下拉菜单中选择 “元件” (Component)，或者直接使用快捷键 Ctrl + W。这会打开 “选择元件” (Select a Component) 窗口。
-
在“组” (Group) 下拉列表中选择 “机电” (Electro_Mechanical) 大类。
-
选择“电机”子类：
- 在 “系列” (Family) 列表中找到并点击 “电动机” (Motors)。请注意，不同版本翻译可能略有差异（如：旋转机械、Rotational Electromechanical）。
-
查找并选择直流电机模型：
- 在右侧“元件” (Component) 列表中滚动查找。Multisim 常用的直流电机模型名称通常是：
DC_MOTOR: 这是一个常用的理想简化模型。它没有内置激励源，需要外部提供驱动电压/电流。DC_MACHINE_PERMANENT_MAGNET: 永磁直流电机模型（Multisim 14及以后版本较多见）。这个模型可能更接近实物，需要连接励磁端（通常需要外接恒定直流源给励磁线圈，或简化为永磁不需要外部励磁）。对于最常见的他励/永磁仿真，通常会用到这个。
- 选中你需要的直流电机模型（例如
DC_MOTOR或DC_MACHINE_PERMANENT_MAGNET）。 - 点击 “确定” (OK) 按钮，或者在元件列表中双击该模型。
- 在右侧“元件” (Component) 列表中滚动查找。Multisim 常用的直流电机模型名称通常是：
-
放置电机：
- 鼠标光标会变成一个临时的元件图形。将其移动到电路图设计区域的合适位置。
- 单击鼠标左键将该直流电机模型放置在图纸上。
- 按键盘 ESC 键退出放置元件状态。
-
连接电路（关键步骤）：
- 驱动源： 直流电机需要外部直流电源（如电池、直流电压源）来驱动。从 “电源” (Sources) -> “功率源” (POWER_SOURCES) 组中选择合适的直流源（如
VCC或DC_POWER）放置并连接到电机的 输入/电枢端 (Armature Terminals)。极性不能反！调换极性通常可以改变转动方向。 - 接地： 确保将直流电源的负极接地！点击“放置”->“元件”->“电源”->“功率源”->
GROUND（接地符号），并将其连接到驱动电源的负端。 - 励磁（如果需要）： 如果是他励直流电机模型（如
DC_MACHINE_PERMANENT_MAGNET），通常有一个 “励磁线圈”端子 (Field Coil Terminals)。对于永磁电机，此端子可以空着（有时软件内部默认为永磁）或接一个恒定直流源以模拟他励。仔细查看元件帮助文档确认具体用法。 - 机械负载（可选）： 可以添加机械负载模型（在“机电”->“传感器”（Sensors）或“信号条件”（Signal Conditioning）等类别下找
Torque，Load之类的模型）连接到电机的输出轴端子（通常标有“轴”Shaft或类似），以模拟实际负载特性。 - 必要仪表（可选但推荐）： 为了观察电流、转速等，请添加：
- 电流表（Ammeter）：串联在电机支路中，测量电枢电流。
- 电压表（Voltmeter）：并联在电机电枢两端，测量工作电压。
- 转速表（Tachometer）：在 “指示器” (Indicators) -> “转速计” (Tachometer) 中找到，连接到电机的输出轴端子（
Shaft），测量转速（RPM）。有时电机元件自带“RPM”输出端口，可直接连接探测棒或电压表（单位为V = RPM / Scale）。
- 驱动源： 直流电机需要外部直流电源（如电池、直流电压源）来驱动。从 “电源” (Sources) -> “功率源” (POWER_SOURCES) 组中选择合适的直流源（如
-
设置电机参数（可选）：
- 双击图纸上的直流电机元件。
- 在弹出的 “属性” (Properties) 或 “值” (Value) 标签页中，通常可以修改关键参数，例如：
Resistance (Ra): 电枢电阻（欧姆）。Inductance (La): 电枢电感（亨利）。Torque Constant (Kt),Back EMF Constant (Ke): 转矩常数和反电势常数（通常是相等的，单位 V/(rad/s) 或 Nm/A）。Viscous Damping (B): 粘性摩擦系数。Initial Velocity (W0): 初始转速（rad/s）。Rotor Inertia (J): 转子转动惯量（Kg·m²）。
- 修改这些参数可以改变电机的动态响应特性。如果不修改，软件会使用默认值。对于基础仿真，默认值通常可用。
- 设置完成后点击 “确定”。
-
运行仿真：
- 确保电路连接无误，特别是驱动电源正确且已接地。
- 点击顶部工具栏中的 “运行/停止仿真” 按钮（通常是绿色的三角形 ▶️）。或者从菜单 “仿真” (Simulate) -> “运行” (Run)。
- 仿真开始后，你连接的仪表（电流表、电压表、转速表）会显示运行时的数值。
- 重要提示： 电机是动态元件，其行为（特别是启动、变速、停止）需要观察瞬态分析结果（Transient Analysis）。默认的“交互仿真”（Interactive Simulation）模式通常可以显示这些变化的仪表读数。如果需要看精细的波形（如电流、转速随时间变化），可以：
- 使用 “探测笔” (Probe) 点击关键测量点（如电机两端电压、RPM输出端、电流）。
- 或者，运行 “瞬态分析” (Transient Analysis)：菜单 “仿真” (Simulate) -> “分析” (Analyses) -> “瞬态分析” (Transient Analysis)。在弹出的对话框中设置仿真时长（如
0到1秒），然后在输出选项卡中选择要分析的变量（如V(motor_input)，I(L1)，V(RPM_output)等），最后运行分析即可看到详细波形。
重要提醒：
- 模型本质： Multisim 中的电机是数学模型，只能仿真基本电气和简单机械特性，无法模拟复杂的磁场分布、噪音、热效应等。
- 驱动源必须接直流： 交流源通常无法驱动标准直流电机模型。
- 地线必须接： 是仿真电路的基础。
- 控制电路： 如果需要复杂的启动、调速（如PWM调速）、换向（H桥电路），需要另外添加相应的控制器件（如开关、晶体管/MOSFET、二极管、PWM源等）构建驱动电路。
- 版本差异： 不同 Multisim 版本（如14, 15, 16, 17等）界面细节和元件命名可能略有不同。基本原理和步骤相通，按上述流程寻找相关类别即可。
遵循以上步骤，你应该能在 Multisim 中添加并成功仿真直流电机电路了。如果仿真不运行，请重点检查驱动电源及其接地连接，以及仿真设置是否正确。
