我强烈不建议你自制一个5000W（5千瓦）的逆变器，尤其是如果你不是经验非常丰富的电力电子工程师，并且没有专业的设备、知识和安全保障措施。原因如下：
-
极高的危险性：
- 致命电压和电流： 5000W逆变器通常涉及高达几百伏的直流输入电压（如48V/96V/120V/192V系统）和220V/230V的交流输出。处理不当极易引发致命电击事故?。
- 电弧和爆炸风险： 高功率等级下，连接不良、短路或元件故障会产生极其强大的电弧?，足以熔化金属?、引发火灾?甚至导致爆炸?。
- 元件失效风险： 大功率晶体管（MOSFET/IGBT）或电容失效时可能发生剧烈爆炸（电容爆浆、IGBT炸裂），飞溅的碎片非常危险。
-
极高的技术复杂性：
- 高频变压器设计： 高效的大功率逆变器通常使用高频拓扑（如全桥、半桥LLC）。设计、绕制和调试一个能承受5千瓦功率的高频变压器极其困难，需要深厚的电磁理论知识和实践经验。
- 功率器件选型与驱动： 需要精确选择能够承受高电压、大电流、快速开关的功率半导体（IGBT通常是首选），并设计可靠、高速、大电流的驱动电路。驱动不良会导致器件过热损坏甚至爆炸。
- 复杂的控制电路： 需要精密的PWM控制器产生精确的SPWM信号（正弦波脉宽调制），实现稳定的正弦波输出、电压和频率调节。通常需要微控制器或专用DSP。
- 苛刻的散热要求： 5000W意味着巨大的功率损耗（即使效率95%，也有250W以上的热量需要散发）。需要精心设计散热系统（大型散热器、强力风扇甚至水冷），否则器件会迅速过热烧毁。
- 电磁兼容性： 大功率高频开关会产生强烈的电磁干扰（EMI），需要复杂的滤波电路设计才能满足法规要求，否则会干扰其他设备甚至无法通过认证。
- 保护电路： 必须设计完备的保护机制：过压、欠压、过流、短路、过热保护等。任何一个保护失效都可能导致灾难性后果。
-
高昂的成本：
- 功率半导体、高频磁性元件、大容量电容本身就是昂贵的元器件。
- 需要购买或租用昂贵的专业设备进行测试和调试：大功率直流电源、示波器（高带宽高压差分探头）、电子负载、频谱分析仪（EMI测试）等。
- 设计、制板、焊接、调试的时间和精力成本巨大。
- 最终总成本很可能会远远高于购买一个同等功率的成熟品牌商用逆变器。
-
法规与认证障碍：
- 自制设备通常无法通过任何安全认证（如CCC、UL、CE等）。将其接入电网或用于重要负载本身就是违法行为，存在巨大安全隐患，发生事故需承担法律责任。
- 保险公司不会为自制设备导致的损失理赔。
? 如果你仍然坚持要了解其基本原理和技术挑战（再次强调，强烈不建议自制！）
一个典型的纯正弦波大功率逆变器（如5000W）的核心组成部分和工作流程简述如下：
- 直流输入与滤波： 高电压直流源（如多节串联锂电池或铅酸电池组）通过大容量电解电容滤波，减少输入纹波。
- DC-DC升压（可选）： 如果输入电压较低（如48V），通常需要一个高效率的升压电路（Boost Converter）将电压提升到较高的直流母线电压（如350-400V DC），以减小后续逆变级的电流应力并提高效率。
- 高频逆变（DC-AC）： 这是核心部分。
- 拓扑： 常用H桥（全桥）或半桥拓扑，由4个或2个高速功率开关管（如IGBT）组成。
- 控制： 微控制器或专用SPWM芯片产生两路互补的、带有正弦调制信息的PWM信号（通常需要死区时间控制）。
- 驱动： PWM信号经过高速、隔离的门极驱动芯片放大后，驱动功率开关管高速导通和关断。
- 输出： H桥的输出点产生高频SPWM方波（载波频率通常在20kHz以上）。
- 高频变压器隔离与降压： SPWM方波通过高频变压器进行电气隔离和电压变换（降压到接近所需交流电压的有效值水平）。这是设计中最难的部分之一。
- 输出滤波： 高频变压器输出的SPWM波经过LC滤波器（电感+电容），滤除高频载波成分，还原出平滑的基波（50Hz/60Hz）正弦波交流电。
- 输出电压采样与反馈控制： 实时采样输出交流电压，与设定值比较，误差信号反馈回控制器，调整SPWM的调制深度（调制度），实现闭环稳压。
- 保护电路（至关重要！）：
- 直流输入： 过压、欠压保护。
- 逆变桥： 过流保护（检测每个开关管电流或母线电流）、短路保护、上下管直通（穿通）保护。
- 输出： 过压、过载保护。
- 温度： 功率器件和变压器温度监控，过热保护。
- 辅助电源： 为控制电路、驱动电路、风扇等提供稳定的低压直流电（如+12V， +5V）。
⚠ 如果你决心尝试（极其不建议！），请务必做到的防护措施
- 专业知识： 精通电力电子、模拟电路、数字电路、PCB设计、电磁兼容、散热设计。
- 安全设备：
- 高压绝缘手套、绝缘靴、护目镜。
- 使用隔离变压器进行调试（保护示波器和人身安全）。
- 高压差分探头（绝对不能直接用普通示波器探头测高压！）。
- 漏电保护断路器。
- 工作环境： 在通风良好、防火?、无易燃物的开阔区域进行，远离他人。
- 步步为营调试： 绝对不能一次上全功率！从低压小功率开始测试每一级电路功能（如先给控制板上低压电，测PWM波形；断开主功率，给驱动电路单独供电测试驱动波形；低压小电流测试逆变桥开关；逐步缓慢增加功率）。
- 完善的保护： 保护电路的设计和测试必须先于主功率电路完成，并在每次调试中确保其正常工作。
- 法规认知： 了解并遵守所有相关的电气安全法规和法律要求。认识到自制设备带来的法律责任风险。
? 强烈建议的替代方案
- 购买商用成品： 市场上有很多成熟可靠的5000W纯正弦波工频或高频逆变器品牌可选。它们经过专业设计、严格测试和安全认证，通常提供保修和技术支持。这是最安全、最可靠、性价比最高的选择。
- 降低功率需求： 仔细评估是否真的需要5000W的连续功率？能否优化负载或分期启动负载？
- 使用多台较低功率逆变器并联： 如果系统允许，使用多台（如2台2500W或3台2000W）商用逆变器并联输出，降低单点故障风险和设计难度（但需要确认逆变器支持并联功能）。
- 考虑发电机： 对于临时或野外大功率需求，燃油发电机可能是更合适的选择。
? 总结
自制5000W逆变器是一个极其危险、极其复杂、成本高昂且可能违法的项目。强烈反对没有专业背景和资源的人士尝试。为了人身安全和财产保障，强烈建议购买符合安全标准的商用逆变器产品。请不要低估其中的风险！
5000W光伏逆变器该如何选择替代的IGBT？
5000W的光伏逆变器会有DC-AC逆变电路、PFC电路等电路，其中DC-AC逆变电路需要使用4个IGBT，PFC电路需要使用2个IGBT。
2023-05-06 14:52:16

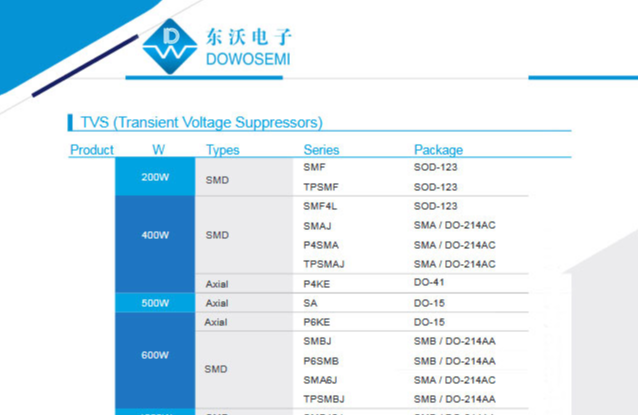

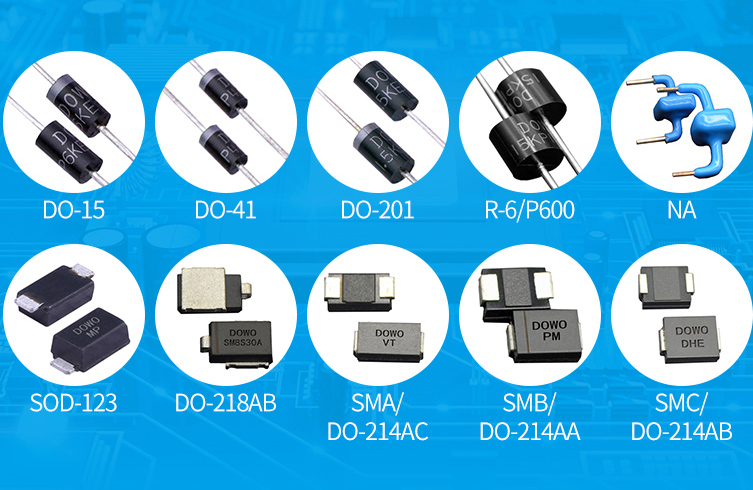

5000W 瞬变电压抑制二极管（TVS）型号大全详解
在实际应用中，5000W瞬态电压抑制TVS二极管是比较常用的防浪涌过电压保护器件。前几日，一位来自深圳的客户前来东沃电子（DOWOSEMI）询料：5000W功率 24V 双向 SMC封装 符合车规级
2022-03-14 17:40:36
是德Keysight N8752A 电源 10V，500A，5000W
2022-03-04 17:54:38

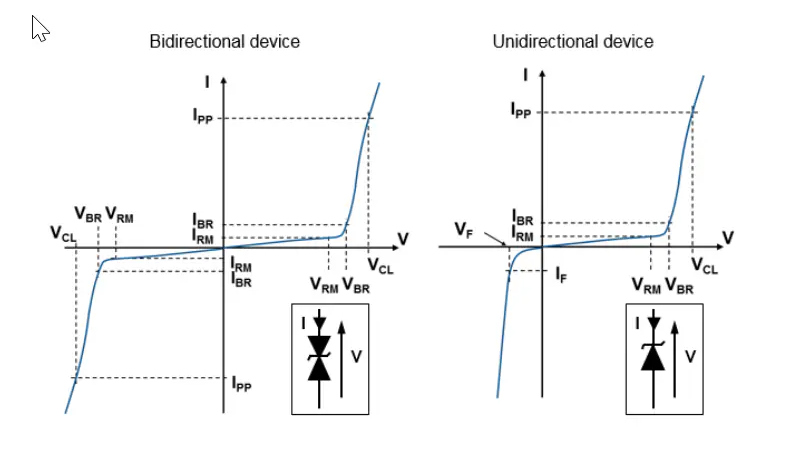

SM50TxxAY/CAY系列5000W TVS瞬态抑制二极管技术解析与应用设计
STMicroelectronics SM50TxAY 5000W瞬态电压抑制器（TVS）采用SMC封装，设计用于保护灵敏的汽车电路，避免遭受ISO 7637-2标准中定义的浪涌。这些电压抑制器还可
2025-10-25 16:46:11

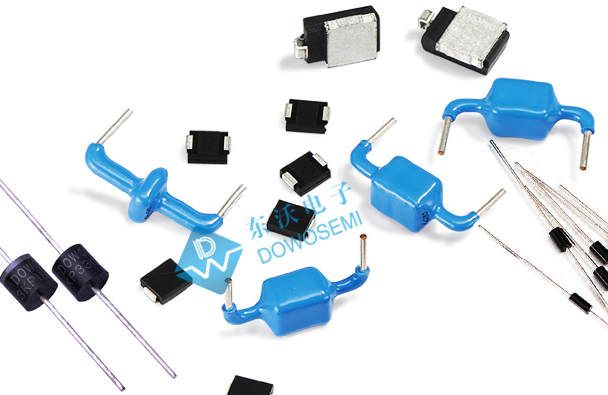

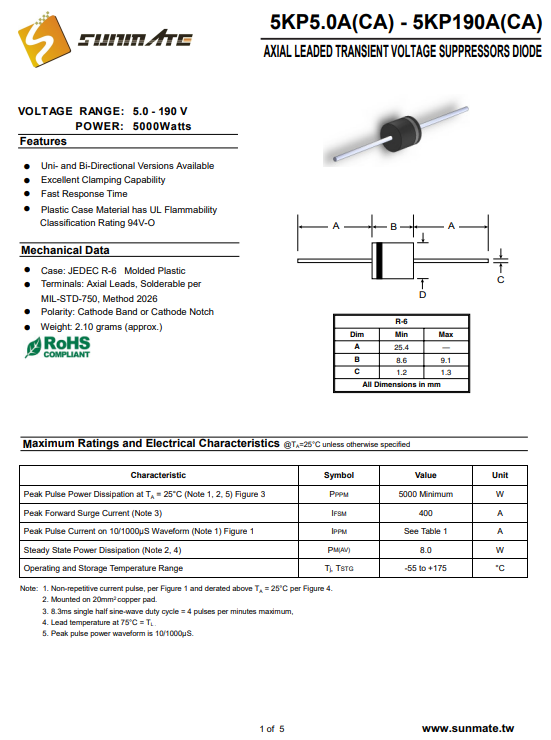

5KP30A/5KP30CA瞬态抑制二极管 30V 5000W
前几日，来自四川重庆的一位客户咨询：常用大功率TVS二极管 30V 5000W，型号有哪些？关于大功率瞬态抑制TVS二极管，已经科普过很多次这方面的文章了，在这里就不再详细阐述了。回归到客户提问的问题可知，重点词是：“30V”、“5000W”，符合这两个条件的瞬态抑制TVS二极管，型号有哪些呢？
2022-04-28 18:03:56

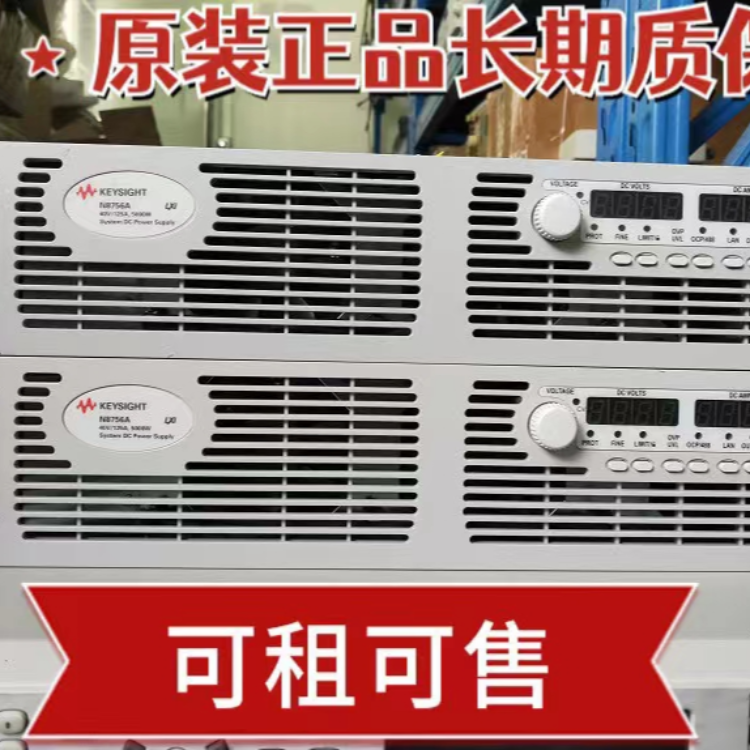

KEYSIGHT N8756A 电源，40V，125A，5000W
2022-12-22 11:13:17
5千瓦的逆变器配多少电池，电池的ah额定值
要为5000W逆变器供电，你必须考虑的不仅仅是电池数量。电池容量、逆变器电压输入和逆变器的使用时间都很重要。大型逆变器用作紧急备用电源，因此要确定系统将运行多少小时。公式是:所需小时数x瓦特=总瓦特
2023-11-10 11:31:04
光伏逆变器出来电压是多少
范围一般为 200V至1000V左右 。然而，这个范围是根据不同的逆变器型号和输出功率而有所不同的。对于小规模的光电输电系统，光伏逆变器可能为家用电器提供1000W至5000W的电力供应，此时输出电压可能更接近低端范围。而对于大型的光
2024-08-15 11:00:13

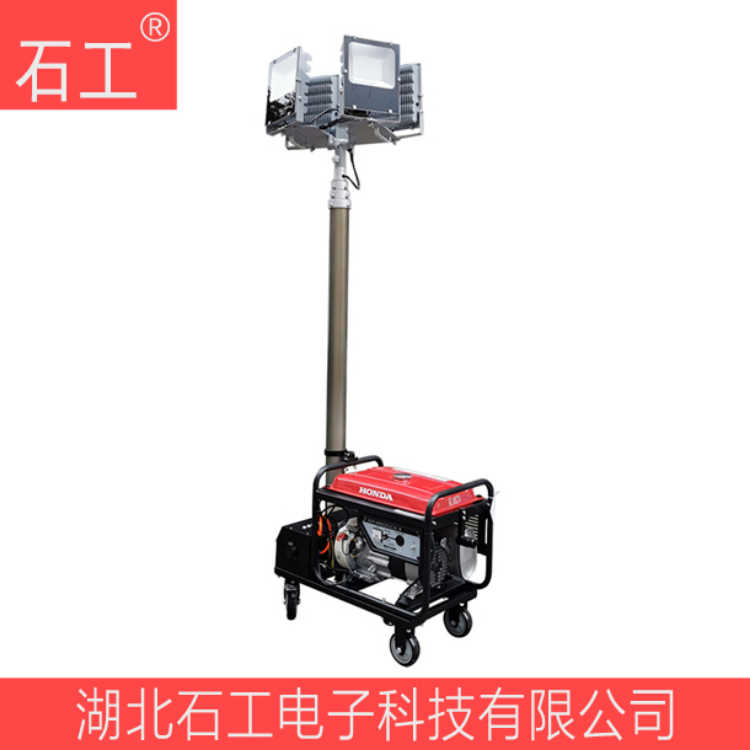

全方位自动泛光工作灯 SFW6110-B 5000W 220V
2023-03-28 11:24:18
太阳能逆变器的功能及分类
调制、滤波、升压等，得到与负载频率、额定电压等相匹配的正弦波交流电供系统终端用户使用。按应用范围分类：1、普通型逆变器直流12V或24V输入，交流220V、50Hz输出，功率从75W到5000W。2、逆
2021-07-02 16:49:56
自制800W远程监控的智能逆变器DIY教程
逆变器上有一个RS232串行通信口，可以连到电脑上对逆变器的实时时间，定时时间进行设定。也可以控制逆变器的开机和关机，并在电脑上显示逆变器的工作状态，如：输出电压，输出功率，温度，输入电压等。
2023-09-01 11:00:39

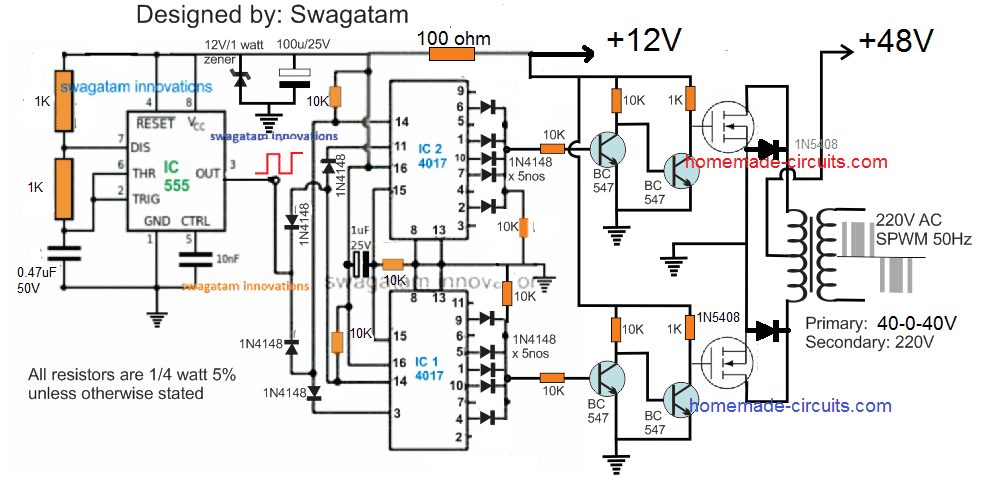

基于1500W PWM的肌腱逆变器电路
在这篇文章中，可以研究一种基本但相当高效的基于1500W PWM的肌腱逆变器电路。该设计利用非常普通的部件来完成强大的SPWM型逆变器电路。
2023-07-25 14:55:17
600W功率的瞬变抑制二极管
TVS二极管瞬态功率在10/1000μs电流波形下，有200W、400W、500W、600W、1000W、1500W、3000W、3600W、4600W、5000W、6000W、6600W
2022-02-17 10:51:05
正弦波逆变器的电路图和相关资料
正弦波逆变器及逆变器电路图如下：本电路元器件要多，在自制正弦波逆变器有难度，但是只要细心制作，相信还是可以做出来的，本电路元器件是要多，但是效果显著， 的逆变器是不可比的，当然你想要一个简单的逆变器电路图，那就不一样了。好了， 不多说了，下面提供电路图。
o_dream
2020-10-26 10:47:23

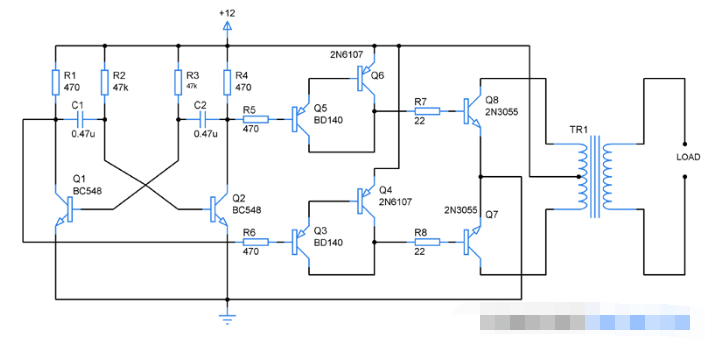

如何使用晶体管构建60w逆变器？
逆变器是方便的设备，每当我们面临电源关闭或无法布线的地方时，我们都可以使用。市场上有许多类型的逆变器，从便宜的逆变器到昂贵的逆变器。每个选项的功能和可以处理的负载都不同。本教程介绍了使用晶体管构建简单 60w 逆变器的设计。
2023-06-30 11:44:51

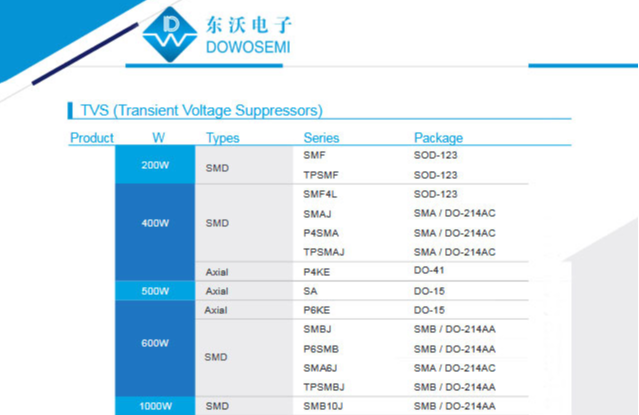

小功率瞬变电压抑制二极管，400W功率TVS
