在 Proteus 中进行运算放大器（运放）仿真的基本步骤如下（中文说明）：
1. 放置运放元件
- 打开元件库（按
P或点击左侧图标 P）。 - 搜索常用运放型号（例如）：
LM741（通用运放）UA741（同LM741）LM358（双运放）TL082（JFET输入型）OPAMP（通用理想运放模型）
- 拖动元件到原理图。
2. 添加必要外围电路
- 电源：
- 运放需双电源供电（如 +12V 和 -12V）。
- 使用
DC元件创建+VCC和-VEE（或-VCC），接地符号用GROUND。
- 反馈网络：
- 根据电路类型（反相/同相放大、积分等）连接电阻/电容。
- 输入信号：
- 放置
SINE（正弦波）、PULSE（脉冲）等信号源。
- 放置
3. 关键设置
- 运放模型精度：
默认模型为理想化，如需真实特性（如带宽限制），在元件属性中勾选 Use Real Model（如果可用）。 - 仿真类型：
推荐使用 "Interactive Simulation"（实时交互仿真）或 "Graph Based Simulation"（图形分析）。
4. 运行仿真
- 点击界面左下角 "Play" (▶) 按钮启动仿真。
- 电压探针/示波器：
- 添加 "Voltage Probe" 测量关键点电压。
- 使用 "Oscilloscope"（虚拟示波器）观察输入/输出波形。
5. 常见问题解决
| 问题现象 | 可能原因 | 解决方法 |
|---|---|---|
| 输出无信号/失真 | 未供电或电源错误 | 检查电源极性、电压值是否接对 |
| 输出饱和（±电源电压） | 开环增益过高/无反馈 | 检查反馈回路是否连通 |
| 高频振荡 | 模型不稳定/缺少补偿 | 添加补偿电容或更换稳定性更高运放 |
| 仿真报错 | 模型缺失或电路连接错误 | 检查是否安装模型库，重新布线 |
6. 示例电路（反相放大器）
VCC (+) ---► [运放 V+]
Vin ----| R1 |---► [运放 in-] ---| R2 |----► Vout
| |
|------- [运放 out] ◄-----
GND -----► [运放 V-]- 参数：增益 =
-R2/R1，输入电阻R1，反馈电阻R2。
7. 高级技巧
- 噪声/带宽分析：
使用 "Frequency Response" 图表或 "Noise Analysis"。 - 温漂测试：
在运放属性中设置 Temperature 参数进行温度扫描。 - 自定义模型：
支持导入 SPICE 模型（.MODEL文件），需关联到运放符号。
注意事项
- 电源防漏接：Proteus 默认隐藏电源引脚，需手动显示（右键元件 → Edit Properties → 勾选 Hidden Pins）。
- 模型选型：理想运放（OPAMP）无带宽限制，真实模型（如 LM741）可能显示压摆率限制。
- 保存数据：使用 "Graph" → "Export Data" 导出仿真结果到 CSV/Excel。
按照以上步骤操作，你就能顺利在 Proteus 中搭建并仿真运放电路！如有具体电路问题，可提供原理图进一步分析。
运放的稳定性仿真分析
上期文章《运放11-运放稳定性评估举例》文末提到了，如果我们有放大器的Spice模型，可以借助仿真软件直接仿真电路的稳定性——可以直接得到波特图曲线，这一期就专门来看看具体怎么玩。
2023-10-16 16:21:50
一个运放的STB仿真和AC仿真区别分析

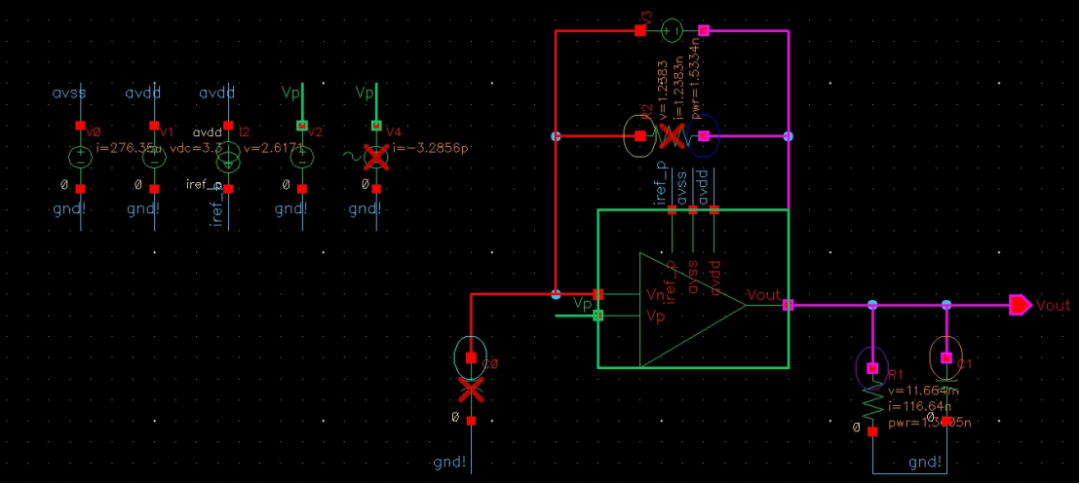

以一个二级弥勒补偿运放为例，说明stb仿真和ac仿真的区别，vdd=3.3，Vcm=1.25V，ibias=5uA，负载电容是5pF，负载电阻是100K。
