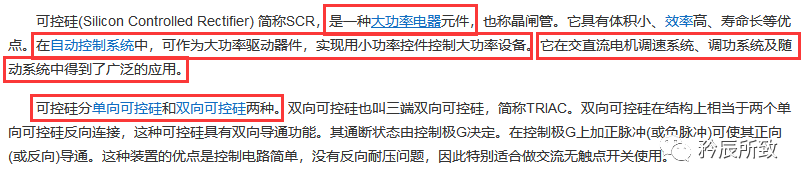

可控硅（晶闸管，Thyristor）在工作时的基本原理可以概括为 “触发导通，过零关断”。以下是详细的中文解释：
核心结构

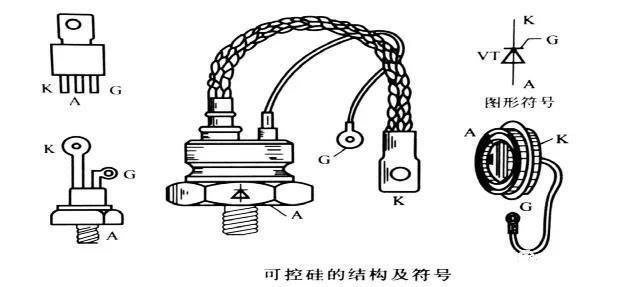

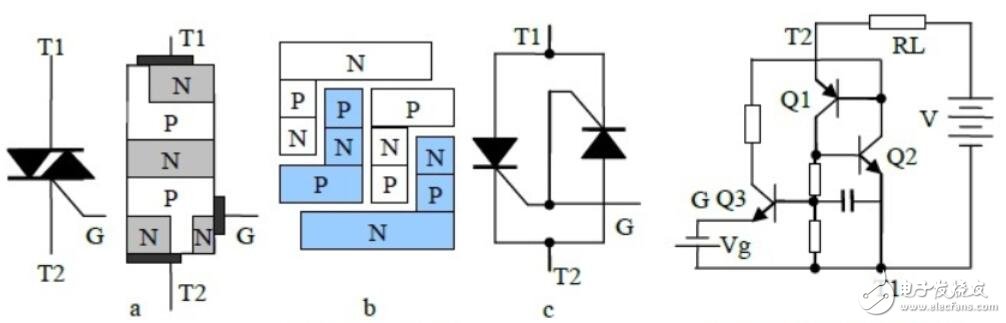

可控硅是一种四层（P-N-P-N）三端半导体器件，包含三个电极：
- 阳极（A）：接高电位
- 阴极（K）：接低电位
- 门极（G）：控制信号输入端
工作过程
1. 初始状态（关断）
- 当阳极（A）接正电压，阴极（K）接负电压，但门极（G）无触发信号时，可控硅处于高阻态（关断），相当于断开状态。
2. 触发导通
- 当门极（G）接收到一个短暂的正向触发脉冲时（即使很小，如几毫安电流），可控硅内部发生以下连锁反应：
- 门极电流注入触发最内侧的 P-N结 导通；
- P-N-P-N四层结构进入再生反馈状态（载流子雪崩倍增）；
- 阳极（A）与阴极（K）间电阻急剧下降，进入低阻态（导通），此时即使移除门极信号，只要阳极电流持续，器件仍维持导通。
3. 维持导通
- 导通后，维持电流（Holding Current） 是关键：只要阳极电流不低于维持电流值，可控硅保持导通（称为“自锁效应”）。
4. 关断条件
- 移除阳极电压（降至零）；
- 阳极电流小于维持电流；
- 或施加反向电压（阳极对阴极负压）。

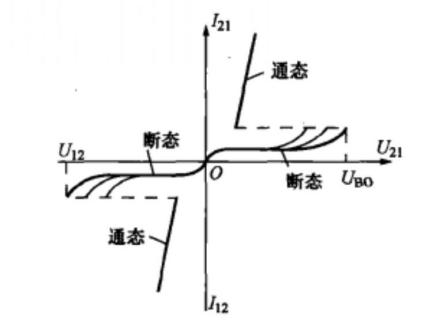

关键特性总结
| 状态 | 条件 | 结果 |
|---|---|---|
| 触发导通 | 门极（G）加正脉冲 | A-K间电阻突降，导通 |
| 维持导通 | 阳极电流 ≥ 维持电流 | 保持导通（自锁） |
| 强制关断 | A-K电压降至零或反向 | 器件关断 |
应用场景
可控硅的典型用途包括：
- 交流调压（如灯光调光器）；
- 整流电路（将交流电转为直流）；
- 电机调速；
- 过压保护电路（如固态继电器）。
附：工作波形图
阳极电压
^
| 触发脉冲后导通
| |------------------|
| | |
|_____|__________________|_____> t
↑（门极触发瞬间）注：导通后，门极信号移除仍维持导通，直至电流中断或反向。
简言之，可控硅相当于一个可触发的电子开关：门极“轻按即开”，但“关闭”需断开主电路电流或反向电压，这一特性使其在电力控制中不可或缺。
