可控硅的电气符号怎么画？

可控硅（晶闸管）的电气符号绘制方法如下，分为单向可控硅（SCR）和双向可控硅（TRIAC）两类：

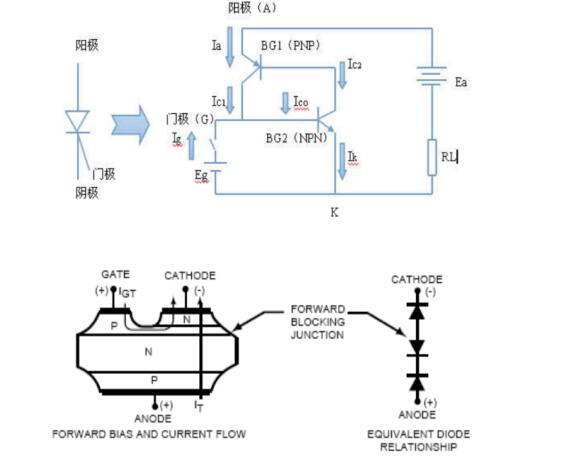

一、单向可控硅（SCR）符号

结构：共3个引脚（阳极A、阴极K、门极G）
画法步骤：

画二极管基础：先画一个三角形（►）加一条竖线（|），表示PNPN结构。
添加门极：从三角形顶角（靠近阴极处）引出一条带垂直短线的横线（即"T"形），横线末端标注 G。
标注电极：
- 三角形底边（左侧）为 阳极A
- 竖线末端为 阴极K
- "T"形横线端为 门极G

标准符号：

A ----►|---- K
       |
       G

二、双向可控硅（TRIAC）符号

结构：共3个引脚（主端子T1、T2，门极G）
画法步骤：

画双向结构：两个反向并联的单向可控硅（►| 和 |◄）。
合并门极：从交叉点引出一个"T"形线（带垂直短线），末端标注 G。
标注电极：
- 两端分别为 主端子T1 和 T2

标准符号：

T1 ----►|◄---- T2
         |
         G

注意事项

符号方向：
- 单向可控硅的三角箭头指向代表电流方向（A→K），实际绘制时箭头不可反向。
- 双向可控硅符号中的双向箭头（►|◄）表示电流可双向导通。
接地符号：部分电路图会在阴极K或T2端添加接地符号（⏚），但非必须。
简化画法：
- 门极（G）的"T"形线可简化为直接连接（无垂直短线），但需标注"G"。

三、常见变体符号

带触发二极管的双向可控硅：
符号旁增加双向二极管符号（⏚⏚），表示内部集成触发管（如某些TRIAC模块）。
早期符号：
部分旧图纸用带控制线的二极管符号（--|>|-- + G线），现已少用。

符号示意图

类型	电气符号（文本示意）	说明
单向可控硅	`A --►\|-- K` `\|` `G`	箭头指向K
双向可控硅	`T1 --►\|◄-- T2` `\|` `G`	双向导通

提示：实际绘图软件中（如KiCad、Altium）可直接搜索 "SCR" 或 "TRIAC" 调用标准符号库。

掌握这些核心画法即可准确绘制可控硅符号，重点区分单向（单向导通）和双向（双向导通）的结构差异。
