误差放大器原理详解

好的，我们来详细讲解误差放大器 (Error Amplifier, EA) 的原理。它在模拟电子电路，尤其是闭环控制系统（如稳压电源、锁相环、马达控制等）中扮演着核心角色。其核心功能是检测输入信号与参考信号之间的微小差别（即误差），并将其高精度地放大，以便后续电路能据此进行精确的调节和纠正。

以下是误差放大器原理的详细解析：

1. 核心概念：误差检测与放大

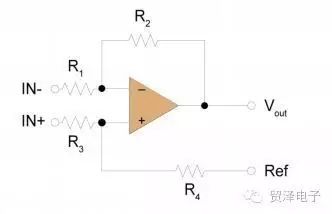

输入信号： 误差放大器通常有两个关键输入：
- 参考电压/信号 (Vref)： 这是一个非常稳定和精确的电压（或信号），代表了系统期望达到的目标值。它通常由基准电压源（如带隙基准）或外部精密参考电路提供。
- 反馈信号 (Vfb)： 这是从系统输出端（例如电源的输出电压、马达的位置传感器信号等）采样并通过反馈网络（通常是电阻分压器）送回来的信号。它代表了系统输出的实际状态。
误差电压 (Ver)： 误差放大器的任务就是计算这两个输入信号的差值：Ver = Vref - Vfb。这个Ver就是“误差”信号。在理想情况下，系统达到稳定状态时，输出应该精确符合目标值，此时Ver应为零（或接近零）。但在实际工作过程中或受到扰动时，Vfb会偏离Vref，从而产生一个非零的Ver。
放大功能： 误差放大器本身是一个具有高开环增益 (Aol) 的运算放大器（通常工作在线性区）。它将这个微小的误差电压Ver放大很多倍（增益通常设计在1000倍到100000倍甚至更高），产生一个远大于误差本身的输出电压Veao：Veao ≈ Aol * Ver。
- 这个Veao信号就是误差放大器的输出，它包含了关于Vref和Vfb之间差异的大小和极性（正负）的信息。

2. 在闭环系统中的位置和工作过程

误差放大器几乎总是工作在负反馈闭环系统中。以最常见的开关稳压电源 (DC-DC Converter) 为例：

               +---------+      +--------+      +----------------------+
Reference  --> | Error   |      | Pulse  |      | Power     |---> Output
Voltage Vref   | Amp (EA)|----->| Width  |----->| Stage     |      Voltage Vo
               |         |      | Modula-|      | (Switch   |           |
               +-----^---+      | tor    |      | + LC Filter)          |
                     |          +--------+      +---------^--------+    |
                     |           (PWM/PFM)                |        |    |
                     |                                    |        |    |
          Feedback   |                                    |        |    |
Signal Vfb <---------+-----------------+------------------+        |    |
                     |                 |                          |    |
                     +-----------------+----------------------------+    |
                         Feedback Resistor Divider   (Vfb = Vo * R2/(R1+R2))

目标： 系统希望输出一个稳定的电压Vo。
参考： 设定一个精确的参考电压Vref（例如1.2V）。
采样： 通过电阻分压器R1/R2对输出Vo进行采样，产生一个按比例缩小的反馈电压Vfb = Vo * R2/(R1+R2)。
检测误差： Vfb和Vref一起输入到误差放大器EA的两个输入端（通常是同相端+和反相端-）。EA计算并放大误差电压Ver = Vref - Vfb。假设EA是同相端接Vref，反相端接Vfb：
- 如果 Vfb < Vref (Vo偏低) -> Ver > 0 -> Veao > 0。
- 如果 Vfb > Vref (Vo偏高) -> Ver < 0 -> Veao < 0 (视供电轨而定)。
- 如果 Vfb ≈ Vref (Vo接近目标) -> Ver ≈ 0 -> Veao ≈ 0。
驱动控制器： 放大的误差信号Veao被送到脉宽调制器(PWM)（或者电压模式控制中的比较器、电流模式控制中的比较器等）的输入端。
调节输出： PWM控制器将Veao与一个锯齿波（或其他调制信号）进行比较，生成一个占空比(D)与Veao成比例的脉冲信号。这个占空比信号控制功率开关管的导通时间。
- 当Veao > 0（表示Vo偏低），PWM会增加导通时间（占空比D增大），向输出LC滤波器注入更多能量，使Vo上升。
- 当Veao < 0（表示Vo偏高），PWM会减少导通时间（占空比D减小），减少注入的能量，使Vo下降。
- 当Veao ≈ 0（表示Vo达到目标），PWM维持当前的占空比D。
反馈修正： Vo的变化会导致Vfb的变化，新的Vfb再次与Vref比较，产生新的Ver和Veao。如此循环往复，形成一个闭环调节系统。
达到稳态： 在稳定状态下，系统通过负反馈机制，迫使Vfb几乎等于Vref。根据运放“虚短”的原理（输入电压差近似为零），有： Vfb ≈ Vref 因此 Vo ≈ Vref * (1 + R1/R2) 或 Vo = Vref * ((R1 + R2)/R2) 这个公式决定了输出电压的目标值。

3. 关键性能参数

误差放大器的性能直接影响闭环系统的精度、稳定性、响应速度和抗噪声能力：

开环增益 (Aol)： 越高越好。高开环增益意味着能够检测到更微小的误差Ver，从而提高系统的稳态精度（Vfb更接近Vref）。
带宽和增益带宽积 (GBW)： 决定了误差放大器响应速度的上限。带宽不足会导致系统响应速度慢（跟不上输入或负载的快速变化），甚至可能引起振荡。需要结合整个环路的补偿进行设计。
输入失调电压 (Vos)： 误差放大器自身零输入时的输出偏移。它会引入系统误差（例如导致Vfb与Vref在稳态下存在固定的微小偏差）。低失调非常重要。
压摆率 (Slew Rate)： 输出信号的最大变化速率。限制了放大器处理快速变化的误差信号的能力。要求高的应用需要高的压摆率。
共模抑制比 (CMRR)： 抑制输入信号中存在的共模噪声的能力。高的CMRR能减少噪声引入的误差。
电源抑制比 (PSRR)： 抑制电源纹波对输出的影响的能力。高的PSRR有利于获得干净的控制信号。
噪声电压/电流： 放大器自身产生的噪声，可能会影响控制精度或被放大。

4. 补偿

由于误差放大器具有高增益和高输入阻抗，其输出驱动的后续电路和反馈网络会形成多个极点（延迟）。在深度负反馈应用中，容易导致环路相位裕度不足甚至振荡。因此，误差放大器周围必须加入频率补偿网络（通常是在其输出端或反馈环路中增加电阻(Rcomp)、电容(Ccomp)组合，有时还有零点电阻(Rzero)），用于：

降低高频增益： 在远高于目标环路穿越频率的地方添加极点，保证高频段增益快速下降，远离0dB线。
提供相位提升： 在主极点之后添加一个零点，提升环路中频段的相位，增加相位裕度。
确保稳定裕度： 目标是使环路增益为0dB（单位增益点）处的相位裕度(PM) > 45度（通常希望接近60度），增益裕度(GM) > 10dB。

补偿设计是误差放大器应用中最关键也最复杂的一环之一，涉及到环路建模、波特图分析和仿真验证。

5. 瞬态响应理解

理解误差放大器在瞬态（突然变化）下的工作也很有帮助：

负载阶跃增加： 输出电流突然变大，Vo瞬间下降 -> Vfb下降 -> Ver = Vref - Vfb 增大 (正值增大) -> Veao增大 (正值增大) -> PWM 占空比 D 增大 -> 提供更多能量 -> Vo 恢复。
输入电压突降： PWM控制器可能能直接感知输入电压变化（例如在峰值电流模式控制中），或者间接通过：输入电压下降导致短时间内同等占空比传递的能量变少，Vo下降 -> Vfb下降 -> Ver增大 -> Veao增大 -> D增大补偿输入电压的下降。

总结

误差放大器本质上是一个高增益运算放大器，其核心职责是精确检测系统目标值（Vref）与实际输出（Vfb）之间的差值（Ver），并将这个微小误差信号放大（Veao），为系统的控制环节（如PWM）提供精确的调节依据。它工作在闭环负反馈结构中，通过持续的误差检测-放大-驱动调节-反馈修正，最终迫使系统输出达到并稳定在期望的目标值附近（Vfb ≈ Vref）。其高开环增益保证了稳态精度，而其带宽、噪声、失调、压摆率、PSRR、CMRR等参数以及精心设计的补偿网络共同决定了系统的动态响应速度、稳定性和抗干扰能力。误差放大器是各种闭环控制系统（尤其是电源转换器）实现精确稳定输出的基石。
