好的，关于MOS管栅极（G）和源极（S）之间并联稳压二极管（通常称为齐纳二极管），其作用和原理如下：
核心目的：保护MOS管的栅极-源极绝缘层
MOS管的栅极通过一层非常薄的二氧化硅（SiO₂）绝缘层与沟道隔离。这个绝缘层非常脆弱，只能承受有限的电压（通常标称为 VGS(max)，如 ±20V）。
如果施加在 G-S 两端的电压（无论是正的还是负的）超过这个最大值，就会击穿这层绝缘层，导致永久性损坏。
稳压二极管的作用：电压钳位/箝位
-
过压保护：
- 在G和S之间反向并联（阴极接G，阳极接S）一个或多个稳压二极管。
- 当VGS超过所选稳压管的
反向击穿电压（VZ）时，稳压二极管会击穿并导通，在G-S两端建立一个相对恒定的电压（约等于VZ + 二极管导通压降）。 - 这样就把VGS钳制在了安全值（VZ或略高一点），防止其继续升高到足以击穿栅极绝缘层的危险电压。
-
防止反向（负向）电压：
- 如果并联的稳压二极管是单只普通的齐纳二极管（阴极接G，阳极接S），它只能钳制正的VGS。如果电路中有可能出现负的VGS，这只二极管会正向导通（正向压降约0.7V），从而将负电压限制在非常小（约 -0.7V）的安全值。
- 为了双向保护：
- 可以用两只稳压二极管反向串联（“背靠背”连接）：一只的阴极接G，阳极悬空；另一只的阳极接S，阴极悬空。两只二极管的“悬空端”（一个是阳极，一个是阴极）连在一起。
- 或者，用一个双向TVS管（瞬态抑制二极管）代替两只稳压二极管，它能同时钳位正负两个方向的瞬态过压。
为什么这样连接？
- 稳压管反向击穿特性： 稳压二极管只有在反向偏置（阴极电压远高于阳极电压）时，达到其特定的VZ才发生击穿，并维持该电压基本不变。
- 应用场景：
- 最常见的威胁是正的VGS过压。因此常见的做法是单独用一个稳压管，阴极接G，阳极接S。这保护了正的过压，同时利用了二极管的正向特性防止小范围负压。
- 当负压威胁较大时（如感性负载关断、驱动电路不对称等），采用双向保护方案更可靠（两只二极管反向串联或一个双向TVS）。
关键设计要点
- 选择VZ： VZ必须小于MOS管的VGS(max)，同时大于MOS管在正常工作状态下的预期最大VGS（导通压降）。通常留有一定裕量。例如：
- VGS(max) = 20V, 正常工作VGS(on) = 12V, 可选择 VZ ≈ 15V 或 18V。
- 功率额定值： 选择的稳压二极管（或TVS）要有足够的功率（功耗）来吸收可能出现在G-S两端的瞬态过压能量。瞬态能量太大的话需要更大功率的管子或结合其他保护（如驱动端串电阻）。
- 响应速度： 稳压二极管的响应速度通常足够快，能应对常见的过压瞬态。TVS管的响应速度一般更快（纳秒级），适合处理ESD（静电放电）等快速脉冲。
- 结电容： 稳压二极管自身存在结电容（Junction Capacitance, CJ）。这个电容会并联在MOS管的栅极电容Ciss上，增加了总的栅极输入电容（Ciss + CJ）。
- 影响： 更大的输入电容意味着需要更多的电荷来开启和关断MOS管，从而会降低MOS管的开关速度，特别是在高频开关应用中（如开关电源、PWM驱动）会导致更高的开关损耗。选择低容值的TVS管可以减轻这种影响。
- 限流电阻： 当稳压管击穿时，会形成一条从驱动源（如控制器IC输出端）经过稳压管到地的低阻抗路径。如果驱动器的驱动能力很强（内阻很小），流过稳压管的电流可能会非常大，迅速超过其额定功率并烧毁。为了避免这种情况：
- 在驱动器的输出端和MOS管的栅极之间通常需要串联一个小电阻（Rg）作为限流电阻。该电阻限制短路电流，保护驱动器和稳压管。
- Rg本身也是MOS管驱动电阻的一部分，其阻值还影响MOS管的开关速度（开关时间常数 τ ≈ Rg * Ciss(total)）。因此Rg需要兼顾限流保护和开关速度要求来选定。
- 布局： 保护器件（稳压管/TVS）应该尽可能靠近MOS管的G和S引脚焊接，连线要短，以减小杂散电感，确保保护路径低阻抗。
总结
在MOS管的G和S之间并联稳压二极管（或TVS管）主要是为了：
- 箝位瞬态过压（正或负），防止 VGS 超过安全最大值而击穿栅极。
- 保护MOS管免于因电压应力而损坏。
设计时需仔细选择：
- 保护器件的类型（单稳压管、反向串联稳压管对、双向TVS）
- 击穿电压VZ（或钳位电压VC）
- 功率额定值
- 考虑其结电容对开关速度的影响
- 合理配置驱动端的限流电阻Rg
- 优化PCB布局
这是一个简单、经济、有效的常用保护方法。
什么是稳压二极管_稳压二极管的作用
二极管的种类有很多，有发光二极管、稳压二极管、贴片二极管、变容二极管等等，今天我们来讲一讲什么是稳压二极管，以及稳压二极管的作用。
2021-01-01 16:49:00
稳压二极管可以并联使用吗
稳压二极管常用于电路中提供稳定的电压。其主要作用是当电压超过其稳压电压时，能够将多余的电压引导到地，从而保护电路。许多设计者在设计电路时可能会考虑将多个稳压二极管并联使用，那么稳压二极管可以并联
2024-12-06 11:16:57
稳压二极管是什么_稳压二极管的故障特点
本文首先介绍了稳压二极管是什么，然后分析了稳压二极管的工作原理，最后说明了稳压二极管的故障特点和稳压二极管正反向串联的作用。
2019-08-09 09:10:21
稳压二极管原理及使用
稳压二极管原理及使用 稳压二极管是一种特殊的二极管，它能够在一定范围内保持电压的稳定性。通常，用于电路中的电源电压是由稳压二极管来稳定的。所以，我们应该了解这种二极管的原理及其使用方法。 1.
2023-08-27 15:09:17
稳压二极管温度特性
稳压二极管温度特性 稳压二极管是一种常用的电子元件。稳压二极管可以将输入电压稳定在一个特定的输出电压，并能够像正常二极管一样，只允许电流在一个方向流动。稳压二极管温度特性对于稳压二极管的工作状态
2023-08-27 15:22:15
稳压二极管属于什么二极管
稳压二极管属于什么二极管 稳压二极管，又称为Zener二极管，是一种特殊的二极管，它可以在逆向工作时维持几乎恒定的电压。稳压二极管可以被用于电源电路和模拟电路中，以提供稳定的电压输出。在这篇文章中
2023-08-27 15:09:08

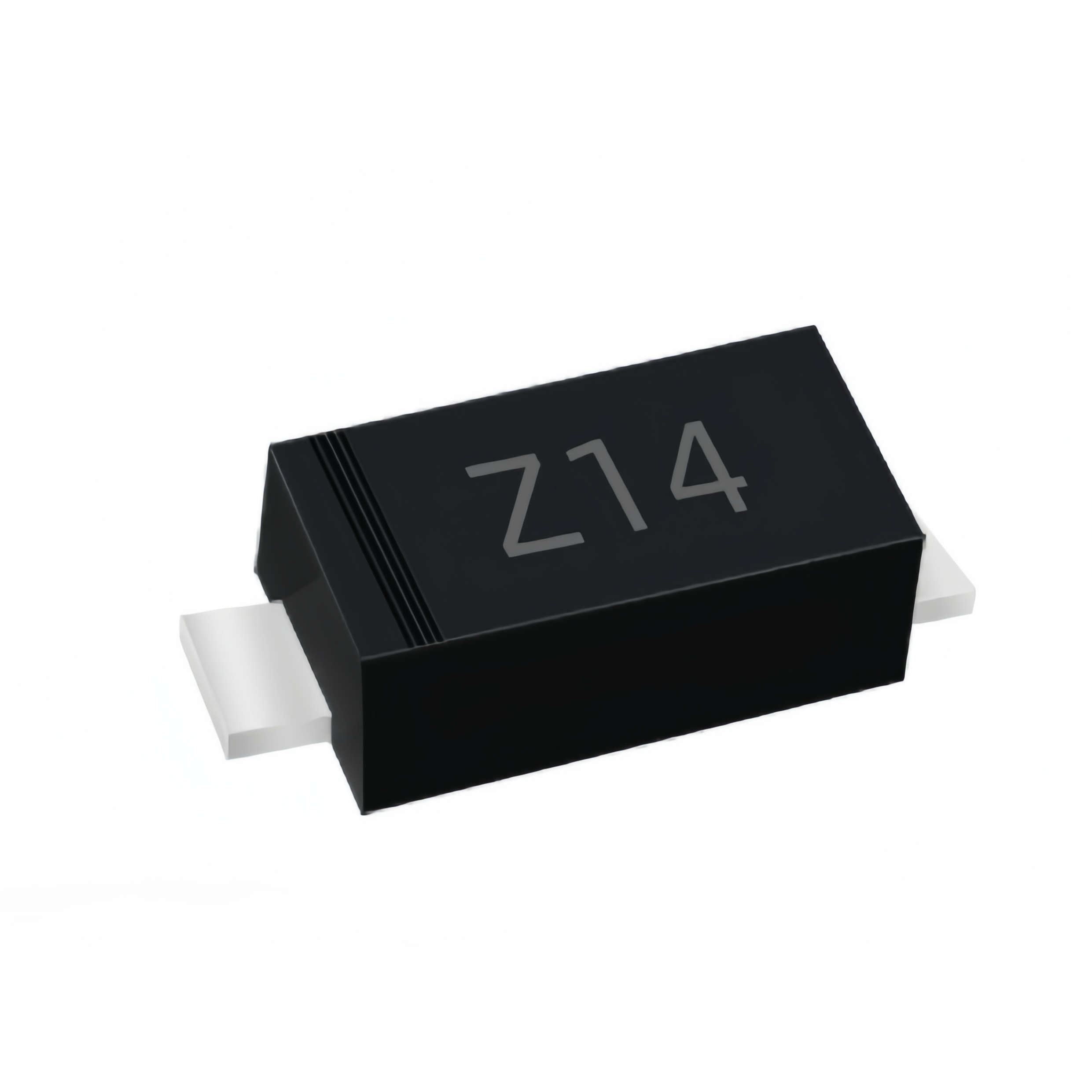

稳压二极管是什么？有什么用处？
稳压二极管 直插玻璃稳压二极管 稳压二极管介绍 稳压二极管（Zener Diode）是一种具有特殊特性的二极管，它在反向工作状态下能够维持恒定的电压。稳压二极管常被用于电压稳压和过压保护电路中
2024-12-17 13:54:51
稳压二极管怎么接入电路 稳压二极管型号参数
稳压二极管是一种非常常见的电子元件，用于稳定电压并保护电路中的其他元件。在本文中，我们将详细介绍稳压二极管的接入电路方法以及常见的型号参数。 一、稳压二极管的基本原理 稳压二极管是一种特殊的二极管
2024-02-04 15:20:15
稳压二极管与TVS管解析
什么是稳压二极管?它与TVS管的区别是什么?本文主要讲了稳压二极管的定义、原理、应用和TVS管的定义、应用以及稳压二极管与TVS管的区别。 稳压二极管介绍 稳压二极管，英文名称Zener diode
2020-04-07 10:37:46
稳压二极管怎么看型号 稳压二极管的工作原理
稳压二极管，也称为电压稳定器或齐纳二极管，是一种特殊类型的二极管，设计用于维持稳定的电压水平。它们广泛应用于电源、信号处理和电压参考电路中。以下是关于稳压二极管型号识别和工作原理的详细介绍
2024-10-21 11:27:50
稳压二极管的伏安特性是什么？
稳压二极管的伏安特性是什么？ 稳压二极管是一种特殊的二极管，也被称为Zener二极管。它能够在大多数电路环境中提供稳定的电压输出，因此被广泛应用于电子设备和电路中。 一、稳压二极管的工作原理
2024-01-29 15:32:04
稳压二极管可以代替普通二极管吗
稳压二极管是否可以代替普通二极管，是一个涉及电子元件特性和应用场景的重要问题。 一、稳压二极管与普通二极管的基本特性 稳压二极管（Zener Diode） ： 是一种特殊的二极管，其工作原理基于反向
2024-08-16 15:42:48
稳压二极管的正常工作状态是什么
稳压二极管在正常工作时工作在反向击穿，稳压二极管的正常工作状态与二极管稳压型号有关，不同型号的稳压二极管，稳压值是不同的。如 ：稳压二极管的稳压值是2.5伏，那么它在电路里将高于2.5伏的输入电压，稳定的输出为2.5伏，若输入低于2.5伏，则不工作 ，这就是它的正常工作状态。
2021-06-04 15:39:46
稳压二极管的原理
稳压二极管的原理 稳压二极管是一种电子元件，能够在输入电压波动的情况下，将输出电压稳定在一个固定的值。它在电路设计中广泛应用，常见的应用场景有电源电路、模拟电路和调节电路等。 稳压二极管
2023-08-27 15:22:06
总结稳压二极管应用电路和原理
如下图是稳压二极管伏安特性曲线图，当电压达到稳压值Uz时，曲线很陡，说明流过稳压二极管的电流在大小变化时，稳压二极管两端的电压大小基本不变，也就是说在一定电压范围内，随着流过稳压二极管的电流变化，稳压二极管两端电压大小基本保持不变，这就是稳压二极管的工作原理，它利用的是它的反向工作特性。
2022-10-24 09:39:07
如何测试稳压二极管性能 稳压二极管对电路稳定性的影响
在现代电子电路中，电压的稳定性对于确保设备正常运行至关重要。稳压二极管作为一种常用的电压稳定元件，其性能直接影响到电路的可靠性和稳定性。 稳压二极管的工作原理 稳压二极管（也称为齐纳二极管）是一种
2024-12-13 16:30:45
肖特基二极管与稳压二极管的区别是什么呢？
值、温度系数及耗散功率等等。所以肖特基二极管与稳压二极管两个完全不一样，肖特基二极管做开关用，特点是正向导通电压低，可工作与高频开关的场合。稳压二极管起稳压作用，应用场合大多为并联在电源、IC器件两端，防止过电压，起保护作用。肖特基二极管规格书：
辰达行电子
2020-09-25 15:38:08
稳压二极管的工作原理 稳压二极管的特点
稳压二极管（也称为齐纳二极管）是一种特殊类型的半导体二极管，它能够维持稳定的电压，即使在电流或温度发生变化的情况下。稳压二极管的工作原理基于其独特的反向偏置特性。
2024-05-24 15:36:57
稳压二极管选型原则有哪些？
，稳压性能越好。使用稳压管时应注意，二极管的反向电流不能无限增大，否则会导致二极管的过热损坏。因此，稳压管在电路中一般需要串联限流电阻。选用稳压二极管时，要根据具体电子电路来考虑，简单的并联稳压电源，输出电压就是稳压二极管的稳定电压。稳压二极管规格书下载：
辰达行电子
2022-03-31 15:35:31
稳压二极管的应用电路
稳压二极管的应用电路 稳压二极管是一种常用的电子元件，它具有稳压功能，能够在电路中起到稳定电压的作用。稳压二极管广泛应用于电子电路中，能够用于防止过压、过电流和过热等情况，并可以保护其他元件，延长
2023-08-27 15:09:14
稳压二极管的原理是什么
1.稳压二极管正向导通电压跟普通二级管一样约为0.7v，反向状态下在临界电压之前截止，在达到临界电压的条件下会处于导通的状态，电压也不再升高，所以用在重要元器件上，起到稳压作用。稳压二极管主要利用其
ldd1211_
2021-11-15 09:13:52
稳压二极管的替换及运用

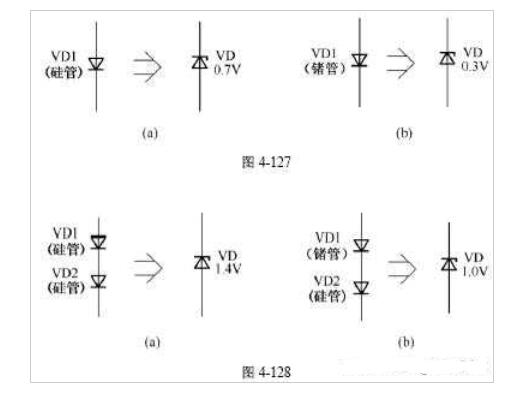

稳压二极管代用时，除了需求把握整流二极管代用的准则外，还应留神代用管的安稳电压有必要与原管相同，最高文业电流不低于原管。别的二极管或三极管的PN结能够代用作稳压二极管。稳压二极管还能够串联运用。
