图中km1是什么元件km1

反转控制：先按SB1→KM1线圈断电→KM1自锁触头断开、KM1互锁触头闭合、KM1主触头断开→电动机M断电→按下SB3→KM2线圈通电→KM2自锁触头闭合、KM2互锁触头断开、KM2主触头闭合→电动机M反转。

只有KM1启动后KM1常开触点闭合后才能启动KM2,电路中KM1常开触点与KM2的停止按钮并联，在所有电机运行后，KMi常开触点闭合将KM2的停止按钮短路，只有当KMi停止后其常开触点复位KM2的停止功能才能恢复。

速运行：按下复合按钮SB1→接触器KM1线圈通电→KM1自锁触头闭合、KM1互锁触头分断对KM2、KM3互锁、KM1主触头闭合→电动机定子绕组作三角形连结电动机低速运转。

启动时，按下启动按钮SB2，交流接触器KM1线圈得电吸合且KM1辅助常开触点闭合自锁，KM1辅助常闭触点断开，起互锁作用，KM1三相主触点闭合，电动机得电正转启动运转。当电动机的转速达到120r/min时，速度继电器KS常开触点闭合，为反接制动做准备。

按下启动按钮SB3，交流接触器KM1线圈得电吸合且KM1辅助常开触点闭合自锁，KM1三相主触点闭合，电动机得电运转。同时KM1辅助常闭触点断开，切断小型灵敏继电器K线圈回路电源，使K线圈不能得电吸合。

按下启动按钮SB2，通过常闭触点KM2将4、5号线接通，线圈KM1得电，辅助触点KM1闭合，3、4号线接通自保持，接触器KM1主触点闭合，电动机得电正转运行。

按下启动按钮SB2，交流接触器KM1线圈得电吸合且KM1辅助常开触点闭合自锁，KM1三相主触点闭合，电动机得电启动运转。

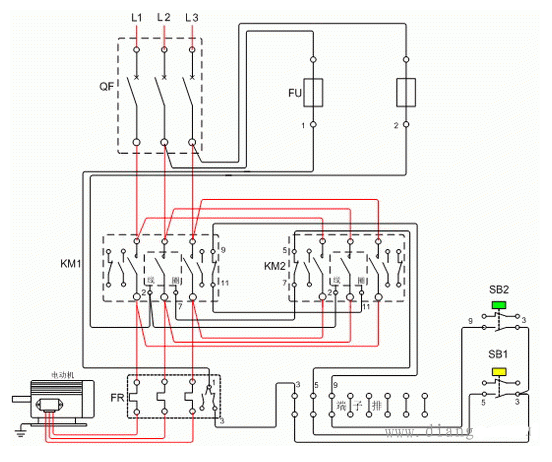

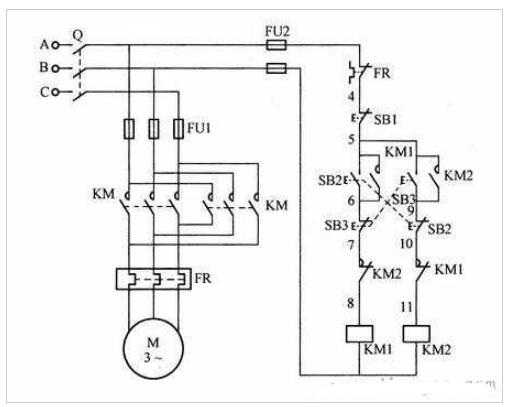

电机正回转自锁互锁原理如下图所示，图中SB2和SB3均为复合按钮，合上电源开关Q，按下起动按钮SB2，其常闭触点SB2断开，使触摸器KM2不得电；常开触点SB2接通，使触摸器KM1得电吸兼并自锁，其主触点闭合，接通电源，电动机正向起动作业。这时KM1的常闭触点KM1断开，进一步保证KM2不得电。

按下起动按钮SB2，接触器KM1线圈通电，与SB2并联的KM1的辅助常开触点闭合，以保证KMl线圈持续通电，串联在电动机回路中的KM1的主触点持续闭合，电动机连续正向运转。

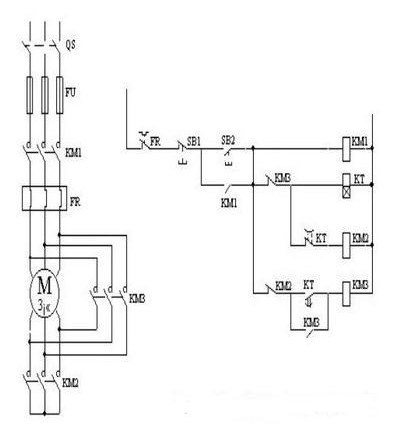

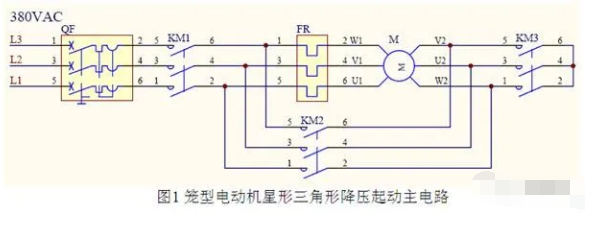

当按下SB2是，KM1动作，同时KM2线路的KM1常开触点闭合，KM2和KT时间继电器线圈通电，KM2吸合电机星型启动运行。KT动作后KM3线圈通电，触点吸合，电机转换成角型运行。

不过他说，图中的接触器KM1和KM2都只有一组常开和一组常闭，但他想在图中加上停止和运行指示灯，问我该怎么加。

此电路需要先启动KM1电路，之后才能启动KM2。

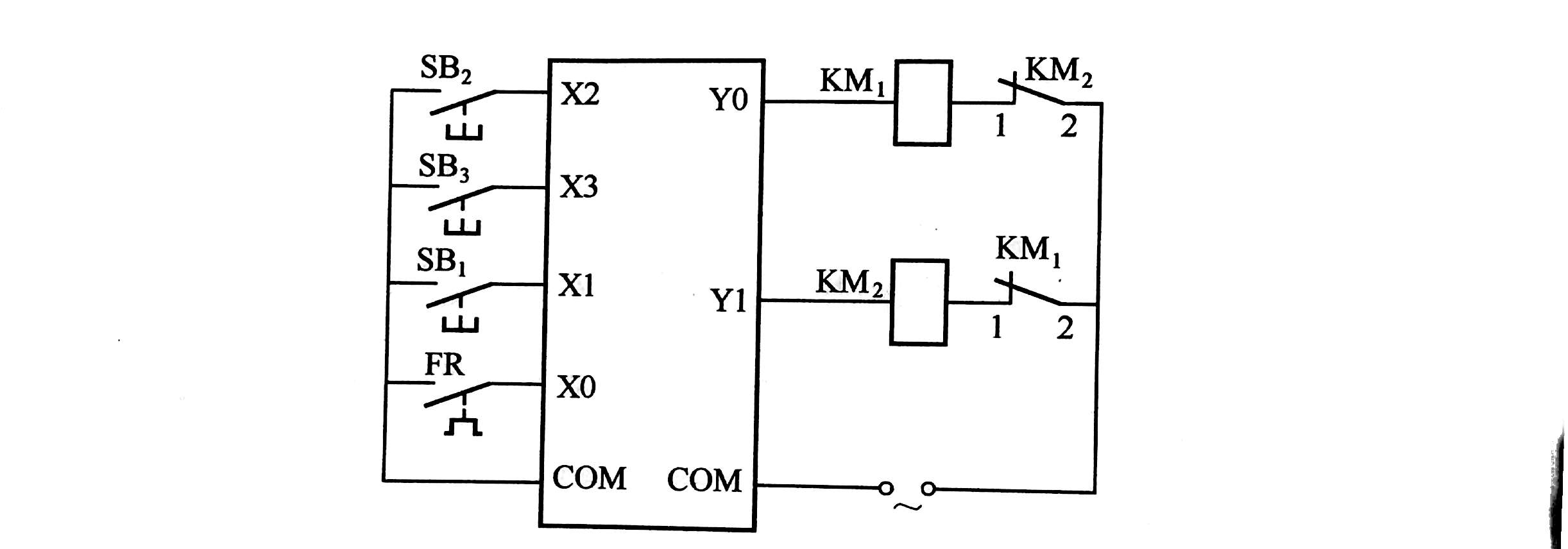

按下正转启动按钮SB2，输入继电器×2得电，其动合触点#×2闭合，输出继电器YO得电，并自锁，使接触器KM1得电吸合。KM1的辅助动断触点KM1（1-2)断开，使KM2不能得电，实现硬互锁其主触点闭合，电动机M正转启动。

我们通过相序可以判断出，KM1与KM2的接线为正反转

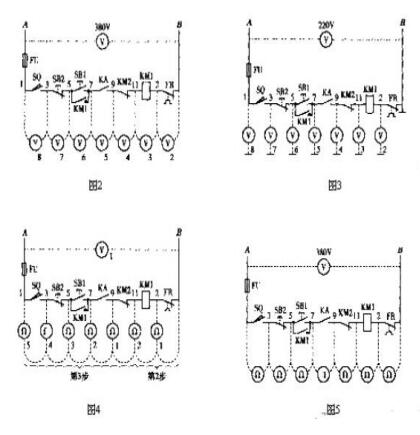

电路中的电器元件属于同样控制性质或多个元件共同控制同一设备时，可以利用其他相似的或同一电源的元件动作情况来判断故障。例如，异步电动机正反转控制电路，若正转接触器KM1不吸合，可操纵反转，看接触器KM2是否吸合，如吸合，则证明KM1电路本身有故障。

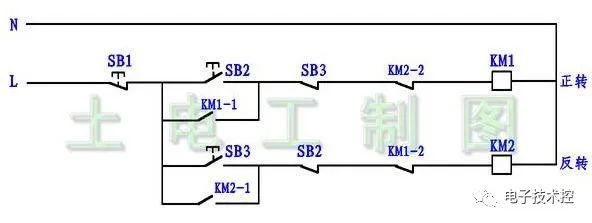

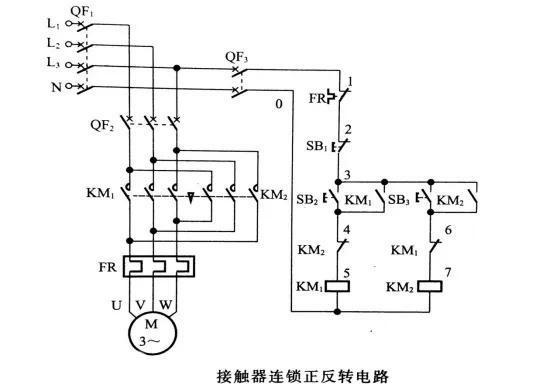

观察发现正转和反转自锁电路是基本一样的，只是将彼此控制的继电器的常闭触点放到对方的自锁线路中，这样就实现了互锁，即KM1得电的时候，KM2不得电；KM2的电时，KM1得不到电。

在实际操作运行过程中，接触器KM1和KM3的动作顺序有两种，即KM3先动作、KM1后动作，或者相反。本文对这两种动作顺序均进行了PLC的梯形图转换。

红色为带电部分。这个电路的动作步骤是：第一次按SB，KM1吸合，正转启动，第二次按SB，KM1释放，电机停止。第三次按SB，KM2吸合，反转启动，第四次按SB，电机停止。

接触器KM1的常闭辅助触点（9，11）串联在接触器KM2的线圈回路，当接触器KM1工作吸合时，接点（9，11）断开，即使误操作按下按钮SB2，由于KM2的控制回路在（9，11）处是断开的，KM2的线圈也不能得电，KM2接触器就不会吸合。

工作原理: 当脚踏开关1启动时电源经过90度限位常闭点-KM2常闭--KM3常闭--KM1线圈电机工作,碰撞90度限位时常闭点断开KM1断电,常开点闭合--KM2线圈电机工作I碰撞135度限位时常闭

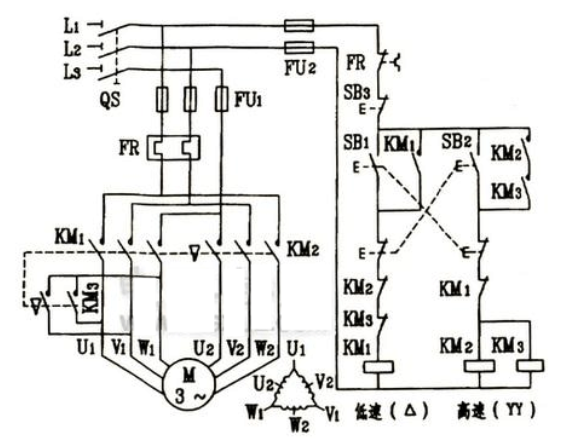

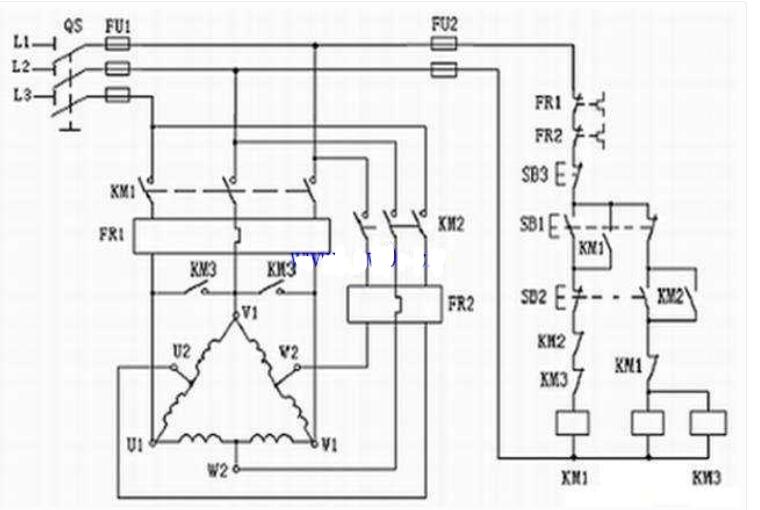

三相双速异步电动机手动操控电路。图中KM1为△接低速作业继电器，KM2、KM3为YY接高速作业继电器，SB1为△接低速主张作业按钮，SB2为YY接高速主张作业按钮。

按下启动按钮SB2，KM1线圈得电吸合，KM1常开辅助触点闭合，自保。电机M1启动。同时时间继电器KT1线圈得电，开始延时，设定延时时间20秒。

电动机M2的控制电路先与接触器KM1的线圈并接后再与KM1的自锁触头串接，这样就保证了电动机M1启动后，M2才能启动的顺序控制要求。

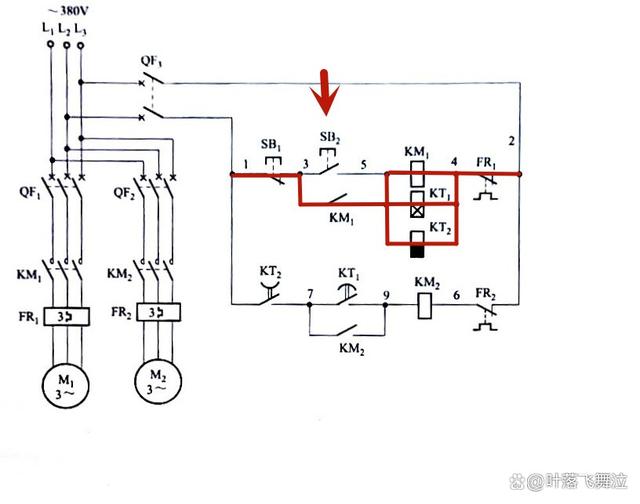

首先，按下启动按钮SB2，接触器KM1、通电延时继电器KT1、断电延时时间继电器KT2同时通电，接触器KM1常开触点闭合形成自锁。
