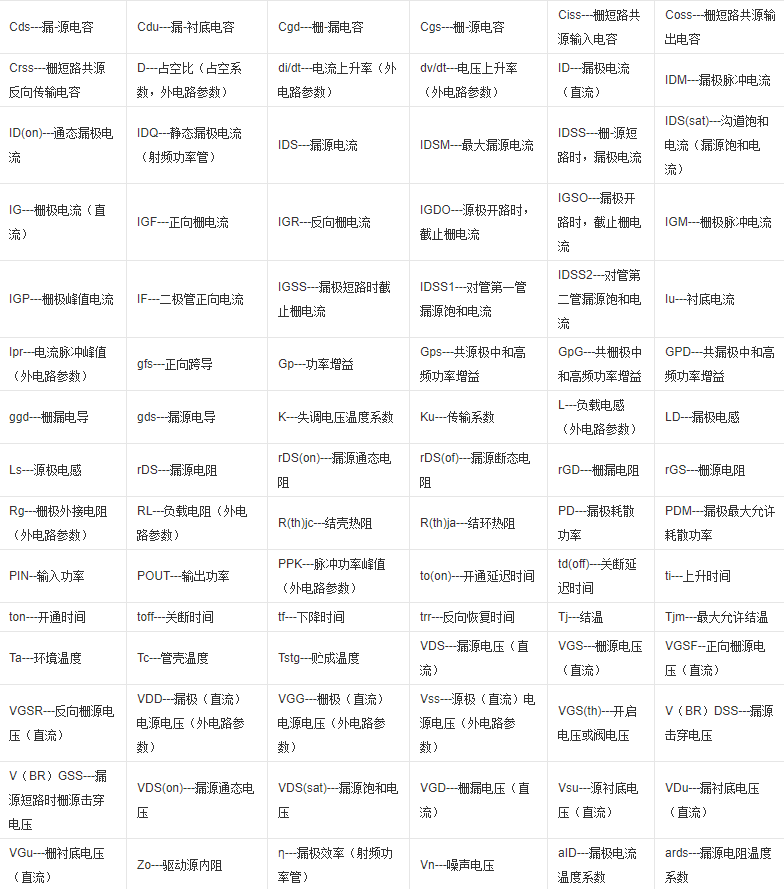

以下是场效应管（FET，包括MOSFET、JFET等）的主要技术参数及其含义的中文解释：
一、 核心电气参数
-
漏源击穿电压（V<sub>DS(BR)</sub> / V<sub>DSS</sub>）- 含义：FET漏极（D）与源极（S）之间所能承受的最大反向电压，超过此电压会导致器件击穿损坏。
- 设计意义：需确保实际电路电压低于此值（通常需保留20-50%裕量）。
-
栅源击穿电压（V<sub>GS(BR)</sub>）- 含义：栅极（G）与源极（S）之间绝缘层（如MOSFET的氧化层）能承受的最大电压，超压会永久损坏栅极。
- 设计意义：驱动电路输出必须限制在此值以下。
-
连续漏极电流（I<sub>D</sub>）- 含义：在指定温度（常为25℃）和散热条件下，允许长期通过的漏极电流最大值。
- 设计意义：决定FET的电流承载能力，需结合散热设计考虑。
-
脉冲漏极电流（I<sub>DM</sub>）- 含义：短时脉冲（如μs~ms级）允许的峰值漏极电流，通常远高于连续电流。
- 设计意义：用于应对启动、短路等瞬态过流场景。
二、 导通特性参数
-
导通电阻（R<sub>DS(on)</sub>）- 含义：FET完全导通时，漏极到源极之间的等效电阻。
- 意义：
- 直接影响效率：RDS(on)越小，导通损耗越低（损耗 = I²·R）。
- 与温度相关：温度升高时RDS(on)会显著增大（尤其硅基器件）。
-
栅极阈值电压（V<sub>GS(th)</sub>）- 含义：使FET开始导通（产生微小漏极电流，如250μA）所需的最小栅源电压。
- 意义：
- 驱动需求：驱动电压必须高于VGS(th)以保证完全导通（常需高出2-10V）。
- 类型区分：
- 增强型FET：VGS(th) > 0（如+2V）。
- 耗尽型FET：VGS(th) < 0（如-2V）。
三、 开关特性参数
-
输入电容（C<sub>iss</sub>）- 计算公式：Ciss = Cgs + Cgd（栅源电容 + 栅漏电容）
- 意义：影响栅极充电时间，驱动电路需提供足够电流为其充电。
-
输出电容（C<sub>oss</sub>）- 计算公式：Coss = Cds + Cgd（漏源电容 + 栅漏电容）
- 意义：开关过程中产生容性损耗（Eoss = ½CossV²），影响高频效率。
-
反向传输电容（C<sub>rss</sub>）- 等同：Cgd（栅漏电容）
- 意义：米勒电容，通过米勒效应延长开关时间，易引起振荡，需优化驱动阻抗。
-
栅极总电荷（Q<sub>g</sub>）- 含义：使FET从关断到完全导通所需的总栅极电荷量。
- 意义：
- 驱动功耗：驱动损耗 = Qg × VGS × f（开关频率）。
- 选型关键：高频应用中优先选择低Qg的FET以降低损耗。
-
开关时间（t<sub>d(on)</sub>/t<sub>d(off)</sub>、t<sub>r</sub>/t<sub>f</sub>）- 包含：开启延迟、关断延迟、上升时间、下降时间。
- 意义：决定开关速度，影响高频应用的效率与EMI。
四、 功率与热参数
-
最大功耗（P<sub>D</sub>）- 含义：器件允许的最大功率耗散值（需在指定散热条件下实现）。
- 计算公式：PD = (Tj(max) - Tc) / RθJC（Tc为壳温）。
-
热阻（R<sub>θJA</sub>、R<sub>θJC</sub>）- RθJC：结到壳的热阻（单位℃/W），由器件本身决定。
- RθJA：结到环境的热阻（含散热器），决定实际散热能力。
- 设计公式：Tj = Ta + Ploss × RθJA（Tj需低于最大结温）。
五、 二极管特性（体二极管参数）
-
体二极管正向压降（V<sub>SD</sub>）- 含义：FET内部寄生二极管导通时的正向压降（在同步整流等应用中至关重要）。
-
反向恢复时间（t<sub>rr</sub>）与电荷（Q<sub>rr</sub>）- 意义：体二极管从导通到关断时，反向电流消失的时间与电荷量，影响开关噪声和损耗。
六、 频率特性
特征频率（f<sub>T</sub>）- 含义：电流增益降为1时的频率，反映器件的理论最高工作频率。
- 公式：fT ≈ gm / (2π·Ciss)。
七、 其他参数
-
跨导（g<sub>m</sub>）- 含义：漏极电流变化量与栅源电压变化量之比（ΔID/ΔVGS），反映电压控制电流的能力。
- 意义：gm越高，同等驱动电压下控制电流能力越强。
-
雪崩能量（E<sub>AS</sub>）- 含义：FET在雪崩击穿状态下能承受的单次脉冲能量（应对感性负载关断时的电压尖峰）。
参数选择关键点总结
- 电压/电流：根据电路需求保留足够裕量（建议VDS留30%以上，ID结合散热评估）。
- 导通损耗：优先选择低RDS(on) 的器件（尤其大电流应用）。
- 开关损耗：高频电路（>100kHz）需关注 Qg、Coss、tr/tf。
- 热管理：计算实际Tj确保不超过Tj(max)（一般硅器件≤150℃，SiC/GaN可达175-200℃）。
- 驱动兼容性：VGS(th)必须与驱动电路匹配，避免欠驱动（导通不彻底）或过驱动（损坏栅极）。
✅ 提示：参数值会随温度、电压变化，需查阅器件手册中的曲线图（如RDS(on) vs Tj、Qg vs VGS等）进行精确设计。
