好的，PAM4（四电平脉冲幅度调制）和NRZ（非归零码）是数字通信中两种主要的信号调制编码技术，它们在原理、特性和应用场景上有显著区别。以下是它们的主要差异：
-
每个符号表示的比特数：
- NRZ: 每个符号仅代表 1个比特（0或1）。它使用两个电压电平：高电平通常代表“1”，低电平通常代表“0”。
- PAM4: 每个符号代表 2个比特（00, 01, 10, 11）。它使用四个不同的电压电平来区分这四个状态。
-
电压电平：
- NRZ: 两种电平（例如，Vhigh = “1”, Vlow = “0”）。
- PAM4: 四种电平（例如，V0 = “00”, V1 = “01”, V2 = “10”, V3 = “11”）。
-
数据速率与符号速率的关系：
- NRZ: 符号速率（波特率）等于数据传输速率（比特率）。传输N bps的数据需要N波特的带宽。
- PAM4: 符号速率（波特率）是数据传输速率（比特率）的一半。传输2N bps的数据只需要N波特的符号速率（带宽需求大约减半）。
-
带宽效率：
- NRZ: 相对较低。传输更高速率的数据需要更高的符号速率和更宽的通道带宽。
- PAM4: 更高。在相同的物理通道（相同的符号速率限制）下，PAM4可以实现翻倍的数据传输速率（因为每个符号携带2比特信息）。
-
噪声与抖动容限：
- NRZ: 相对较高。两个电平之间有更大的电压差（眼图垂直张开度大），因此更能抵抗噪声和干扰，对信号幅度变化不太敏感。
- PAM4: 显著降低。四个电平挤在原来NRZ的两个电平区间内，电平间距更小（仅为NRZ的1/3）。这意味着：
- 对噪声更敏感： 小的噪声波动更容易导致电平判错。
- 对幅度失真更敏感： 通道损耗、线性度不佳更容易引起码间串扰（ISI）。
- 眼图垂直闭合： 眼图垂直方向有三层线交叉，开眼困难。
- 需要更先进的发射机、接收机设计（如更强的前向均衡FEC、判决反馈均衡DFE、软判决）和更复杂的信号处理算法来补偿信号劣化。
-
功耗：
- NRZ: 相对较低（在相同速率下比较）。电路设计相对简单。
- PAM4: 通常更高（在实现相同物理层速率时）。为了实现更高的数据速率、处理更小的电平间隔以及复杂的均衡和纠错技术，需要更强大的数字信号处理（DSP）能力，导致功耗增加。
-
主要应用场景：
- NRZ: 广泛用于中低速率、成本敏感、要求高可靠性的场景。例如：
- 低速以太网（如10/100/1000BASE-T）
- 许多芯片间接口（如部分存储器接口）
- PCIe Gen1-Gen4（前几代）
- 传统光纤模块（速率较低时）
- 串行通信接口（如UART, RS-232/422/485 - 虽然通常是单端或差分，但逻辑是二电平）
- PAM4: 主要用于克服通道带宽限制，实现超高速率的场景。尤其是在高速以太网、数据中心互连、下一代光纤通信和芯片/模块间高速互连领域。例如：
- 400G/800G以太网光模块（如400G-FR4, DR4, LR4; 800G）
- InfiniBand HDR/NDR
- 高速SerDes设计（如112 Gbps per lane）
- PCIe Gen6（计划采用）
- 某些新型高速存储器接口（如GDDR6X）
- 主要用于解决高速信号在背板、PCB走线或光纤中的带宽瓶颈问题。
- NRZ: 广泛用于中低速率、成本敏感、要求高可靠性的场景。例如：
总结对比表：
| 特性 | NRZ (Non-Return to Zero) | PAM4 (Pulse Amplitude Modulation 4-level) |
|---|---|---|
| 每个符号比特数 | 1 | 2 |
| 电压电平数 | 2 | 4 |
| 符号速率 vs 比特率 | 符号速率 = 比特率 | 符号速率 = 比特率 / 2 |
| 带宽效率 | 较低 | 较高 (在相同带宽下比特率翻倍) |
| 噪声/抖动容限 | 较高 (电平间距大) | 较低 (电平间距小，为NRZ的1/3，眼图垂直闭合) |
| 对幅度失真敏感度 | 较低 | 较高 |
| 信号处理复杂度 | 相对简单 | 复杂 (需更强均衡FEC, DFE, DSP) |
| 功耗 | 相对较低 (在相同速率下) | 较高 (实现相同或更高比特率时) |
| 主要应用 | 中低速、可靠性要求高、成本敏感 | 超高速 (>56Gbps/lane), 带宽受限场景 |
简单比喻：
- NRZ 像双车道高速路： 每辆车（符号）只能载1个人（比特）。车速（符号速率）就是人员运送速度（比特率）。路宽（带宽）需求随速度线性增加。
- PAM4 像双车道高速路开双层巴士： 每辆车（符号）能载2个人（比特）。运送人员速度（比特率）翻倍了，但道路宽度（带宽）要求没变（或者增加很小）。代价是巴士成本更高（更复杂的发射/接收机），车与车之间距离更近（电平间距小），更容易碰撞（对噪声干扰敏感），需要更好的司机和技术（信号处理算法）保障安全。在道路受限（带宽瓶颈）的情况下，这是提高运送效率的必选方案。
总而言之，PAM4是为了在有限带宽的物理通道上实现更高的数据传输速率而设计的技术，它牺牲了部分噪声容限和增加了系统复杂性，但极大地提高了带宽效率。NRZ则以其简单、可靠和较好的抗噪声能力在中低速市场占据主导地位。在高速率下遇到带宽瓶颈时，系统设计者常常被迫选择PAM4。
pam4和nrz区别
在通信领域中，数字调制技术是实现高速数据传输的关键。主流的数字调制技术包括脉冲振幅调制（PAM）和非返回零（NRZ）调制。本文将详细解释PAM-4（四进制脉冲振幅调制）与NRZ（非返回零）编码的区别
2023-12-29 10:05:32
关于NRZ与PAM4信号差异
）后的热门信号传输技术，也是多阶调制技术的代表，当前已被广泛应用在高速信号互连领域。NRZ和PAM4信号典型波形如下图所示。其中，右侧为NRZ和PAM4的光眼图对比，NRZ为单眼波形， PAM4为三眼波形（y轴方向存在3个眼状图形）。
2020-07-02 14:40:03
PAM4与NRZ是什么？PAM4与NRZ调制技术对比分析
PAM4与NRZ是光通信和高速数据传输领域中两种主流的数字信号调制技术。二者的本质区别体现在信号电平数量、传输效率与抗干扰能力上。以下从原理、特点及应用场景三个维度进行具体分析。
2026-05-19 09:34:00
本周推荐：关于200G PAM4光模块（推荐分享）
``上期我们讲《关于200G NRZ光模块选择》时，提到200G光模块有两种技术方向，即NRZ调制技术和PAM4调制技术。所以这期我们来了解下200G PAM4光模块。封装200G PAM4光模块
易飞扬
2021-06-24 18:30:42
问答专栏丨PAM4常见问题解答
常见的问题，让我们一起来看一下吧。1. 什么是PAM4？答：PAM4是PAM(Pulse Amplitude Modulation，脉冲幅度调制)调制技术的一种。PAM信号是继NRZ
易飞扬
2021-06-28 10:04:46
基于PAM4调制的400G光模块解析
。一组光口侧以8x50G PAM4调制，另一组以4x100G PAM4调制。两种方法都将DSP用作CDR（没有建立模拟CDR）或组合使用Gearbox和CDR。区别在于线路侧的信号传输速率
易飞扬通信
2021-02-20 09:24:02
AMD Versal自适应SoC GTM如何用XSIM仿真和观察PAM4信号
可以传输两个 Bit 的信息，相比传统的 NRZ 模式，信号传输速率相当于原来的两倍，当前主流的 400G 光模块广泛采用 PAM4 技术。AMD Versal 自适应 SoC 的 GTM 支持 PAM4 电平，本文将介绍如何使用 GTM 仿真和观察 PAM4 信号。
2024-11-22 13:49:35
100G DWDM光模块中的PAM4与相干技术
不同的脉冲幅度来传达信息。每个幅度都有两位，这使数据速率加倍，并使PAM4的带宽效率是传统二进制模型的两倍。PAM4优势在PAM4之前，二进制NRZ调制格式用于100G长距离和40G数据传输网络。PAM4带有四个
易飞扬通信
2021-03-04 10:05:34
PAM4找到应用程序的一些方式及PAM4测试设置因应用程序而异

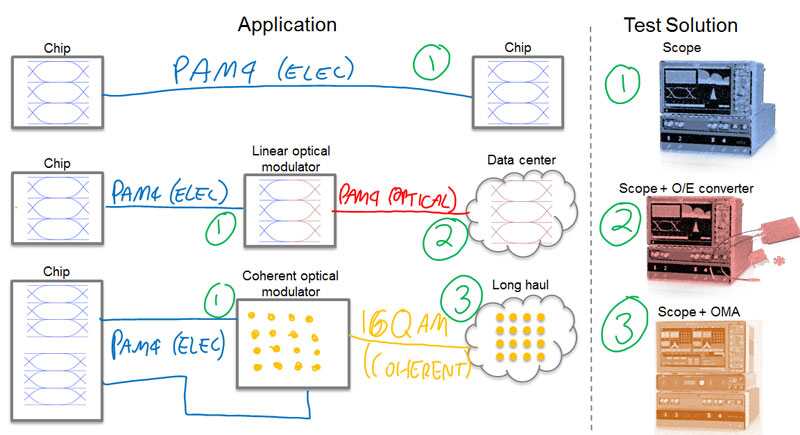

在之前的文章中，我们调查了PAM4信号的基本属性。现在，我们将研究PAM4在现实世界中找到应用程序的一些方式，以及这些应用程序可能的测试和测量设置。 最简单的应用程序，如图1中的顶部所示，将从一个芯片发送到另一个芯片的电调制PAM4信号。这通常是PC内板链接。
2019-08-08 09:41:57
是德科EEsof高级设计系统技仿真软件具有PAM4功能
有四个电压等级和三只眼，PAM4需要新的设计技术恢复嵌入式时钟和识别符号中的位。虽然对于给定的数据速率，它需要等效NRZ-PAM2信号的一半带宽，但PAM4确实将SNR（信噪比）带到了设计问题的最前沿。此外，三只眼睛意味着接收器需要三个切片器来检测信号中的每个电压电平。
2019-08-09 09:36:12
关于200G NRZ光模块选择（推荐收藏）
`200G光模块有两种技术方向，一种是采用QSFP-DD封装的经济型8x25G NRZ网络；另外一种是采用QSFP56封装的4x50G PAM4网络。（这次我们先简单介绍200G NRZ。日后，我会
易飞扬
2021-06-03 10:36:04
PAM4与硅光技术如何共同推动800G技术的快速发展
了800G技术的快速发展。 PAM4调制已被证明是一种非常经济高效的方法，可以在不增加波特率的情况下将单通道的有效数据速率加倍。前几代技术使用不归零 (NRZ) 调制，它有两个信号电平，每个符号代表一位数据（0或1）。而PAM4有四个信号电平，每个符号
2023-11-02 09:40:27
爱普生SG2520VHN差分晶振成为PAM4光模块的理想选择
方案。然而，PAM4信号对时钟精度和稳定性的要求极为苛刻，传统NRZ调制难以满足其误码率与信号完整性的需求。爱普生推出的SG2520VHN频点312.5MHz低抖
2025-04-14 13:37:31
112G PAM4 DAC如何实现机柜内布线
随着数据速率不断攀升，在112Gbps PAM4下，DAC传输距离缩减至两米，但这个长度可能不足以将架顶式(TOR)交换机与机架较低位置的服务器连接起来，那该如何实现112G PAM4 DAC的部署呢？
2022-06-17 15:45:38

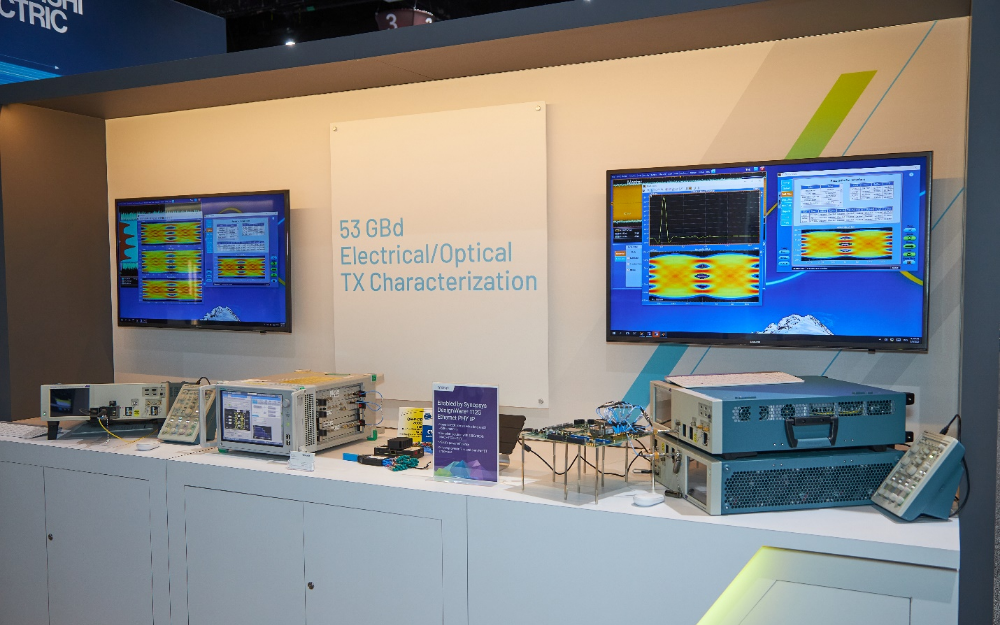

泰克53GBd PAM4电测试方案亮相OFC2022
中国北京2022年3月31日 – 泰克科技亮相OFC 2022并现场展示了53.125GBd PAM4电信号测试解决方案。在泰克的“53GBd光电发射机测试方案”展台上，使用DPO75902示波器
2022-04-01 14:35:40
800G相干与PAM4光模块设想架构
之间的映射位。主要区别在于线路侧光电组件，波长数量，DAC和ADC的数量。800G相干光模块相干DSP比PAM4稍微复杂一些，但不会对成本造成太大影响。对于800Gb/s的净数据速率，相干光模块在双
易飞扬
2020-10-23 11:06:14
探索DS560MB410：低功耗56Gbps PAM4 4通道线性转接驱动器的卓越性能
的特性亮点 多协议与高速率支持 DS560MB410是一款四通道多协议线性均衡器，支持高达28GBd (PAM4) 和32GBd (NRZ) 的接口。这使其
2025-12-16 11:50:06

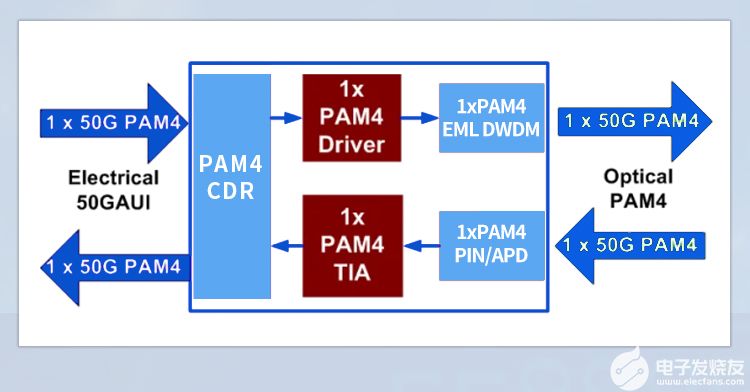

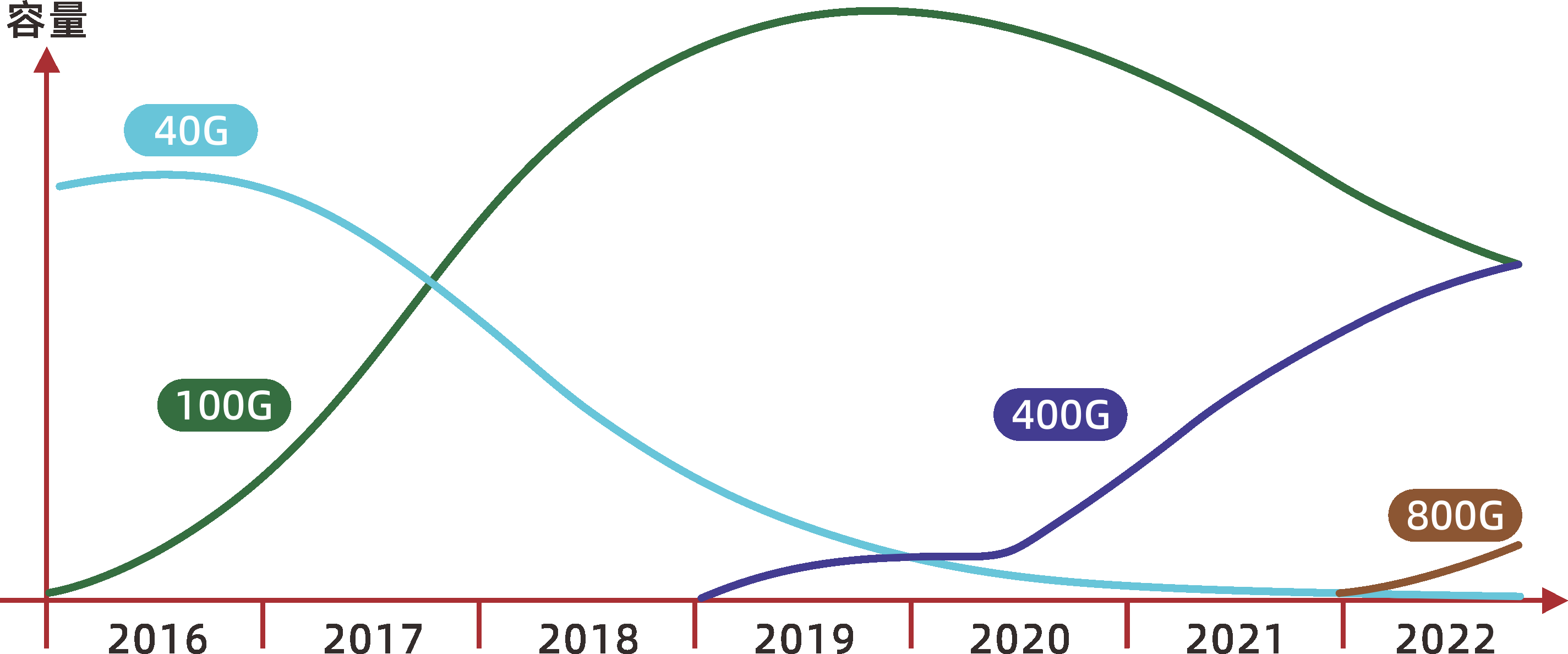

50G SFP56 DWDM光模块与100G QSFP28 DWDM光模块方案
DWDM密集波分技术经历了越来越高的调制速率，包括1.25G NRZ，2.5G NRZ，10G NRZ以及25G NRZ，采用高阶调制PAM4的有50G PAM4和100G PAM4两种速率；以及当前非常具有竞争力的DWDM相干调制技术，主要面向200G和400G，以及未来的800G高带宽业务。
2022-06-06 16:23:19

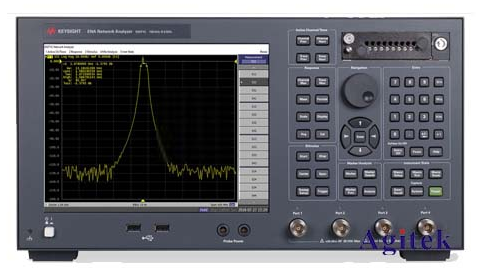

是德E5071C矢量网络分析仪PAM4信号测量
