旋转变压器是什么？它的组成结构是怎样的？

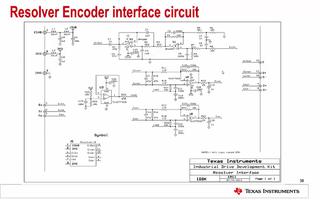

旋转变压器（通常简称“旋变”，Resolver）是一种精密的电磁式角度传感器。它利用电磁感应原理，将旋转轴的机械角度精确地转换成包含该角度位置信息的电气信号（通常是正弦和余弦电压信号）。这种信号可以被后续电路（称为解码器或RDC）进行处理，以获取绝对角度值、角速度和角加速度信息。

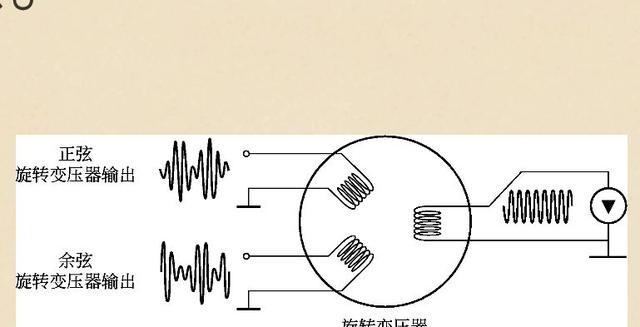

核心工作原理： 旋变本质上是一个特殊的可旋转变压器。其定子绕组（原边）通入一个交流参考电压（励磁信号），该信号通过气隙磁场耦合到转子绕组（副边）。转子绕组的感应输出电压的幅度会随着转子相对于定子的旋转角度呈特定的正弦和余弦函数规律变化。通过测量这两个正交的输出信号与励磁信号之间的幅度比或相位关系，就可以精确解算出转子的绝对角度。

旋转变压器的组成结构：

旋变主要由两大部分组成：定子和转子。两者之间存在非常小的气隙。

定子 (Stator):
- 位置： 固定安装在设备的外壳或机座上，不随轴转动。
- 结构：
  - 通常是一个有槽的铁芯（由高磁导率的硅钢片叠压而成）。

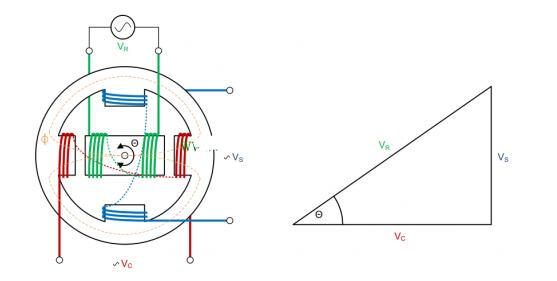

  - 槽内嵌有两组（或更多）相互独立的、在空间上严格正交分布（相差90度电角度） 的绕组线圈。
  - 定子励磁绕组 (S1-S2或R1-R2): 这是一个单相绕组（有时也可能设计成多相），用于输入交流励磁电压（参考信号）。
  - 定子输出绕组： 包括两个绕组：
    - 正弦输出绕组 (S3-S4或SIN+， SIN-):
    - 余弦输出绕组 (S5-S6或COS+， COS-):
  - 注意：也有常见设计是将励磁绕组放在转子上（通过滑环或变压器耦合供电），而两个正交的输出绕组放在定子上。原理相同，都是利用角度变化来调制输出信号的幅值。
转子 (Rotor):
- 位置： 安装在需要测量角度的旋转轴上，随轴一起旋转。
- 结构：
  - 通常也是一个带有铁芯（硅钢片叠压）的圆柱体或圆盘。
  - 铁芯可以设计成凸极式（有明显磁极）或隐极式（无突出磁极）。
  - 转子上通常只缠绕有一组绕组，称为转子绕组。
  - 这个转子绕组通过以下几种方式与外部旋转电路（励磁或输出）连接：
    - 滑环和电刷 (Slip Rings & Brushes): 最常见的一种，通过物理接触传导电流。需要定期维护（易磨损），有电气噪声。
    - 无接触式（旋转变压器耦合）： 更高端的结构。转子本身没有直接的电气引线。励磁信号通过一个额外的固定励磁变压器的一次侧产生，其铁芯气隙耦合到旋变转子上（转子铁芯作为该励磁变压器的二次侧），从而在转子绕组中感生励磁电流。输出信号则直接由转子绕组通过气隙电磁感应传递回定子绕组。无需滑环电刷，完全无接触，可靠性高，寿命长，适合高速和恶劣环境。
转轴与轴承：
- 转子通过轴承安装在定子内部，保证转动平滑，并将气隙控制得非常小（微米级）且均匀，以保持高精度。

总结旋变的结构要点：

电磁核心： 定子和转子的高磁导率铁芯。
绕组： 励磁绕组（接收交流参考电压）+ 两个空间正交的输出绕组（产生随角度变化的SIN/COS信号）。励磁和输出绕组可以分别在定子或转子（取决于具体设计）。
信号耦合：
- 有线接触式： 通过滑环电刷（对转子绕组供电或输出）。
- 无接触式： 通过定子外置励磁变压器和旋变本身的电磁耦合（更可靠，无磨损）。
精密机械结构： 严格控制的微小均匀气隙，高质量轴承，保证旋转精度和信号稳定性。

旋转变压器的关键特点与应用：

高精度、高分辨率： 提供绝对角度测量。
高可靠性、高鲁棒性： 尤其无刷结构，抗冲击、振动、油污、灰尘、湿气、电磁干扰能力强。
宽温工作范围： 工作温度远高于光学编码器。
适用于高速旋转。
主要用于要求高精度、高可靠性的运动控制系统中：
- 伺服电机（工业机器人、CNC机床、半导体设备等）
- 电动助力转向系统
- 飞机作动器、雷达天线

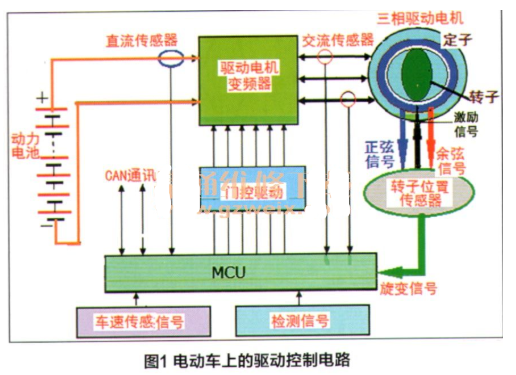

- 新能源车电机控制
- 机器人关节
- 风电变桨系统
- 任何需要精确知道旋转轴位置/速度的地方。
