好的！关于 Adafruit ST7735 的屏幕，以下是用中文为您进行的详细介绍和说明：

它是什么？

核心： Adafruit ST7735 指的是 Adafruit Industries（一家非常流行的开源硬件公司）推出的一系列基于 ST7735 驱动芯片 的小型彩色液晶显示屏（LCD）。
常见规格：
- 尺寸： 最常见的是 1.8英寸 对角线（还有其他尺寸如1.44英寸等）。
- 分辨率： 通常是 128x160像素 或 128x128像素。
- 颜色： TFT（薄膜晶体管） 技术，提供 18位色深（理论上可显示262,144种颜色，实际显示效果为65,536色）。
- 接口： SPI 接口（Serial Peripheral Interface - 串行外设接口），仅需少量引脚即可控制。
特点： 尺寸小、色彩鲜艳（相对于单色屏）、功耗相对较低、接口简单、价格适中。非常适合嵌入式项目、小型显示设备（如可穿戴设备、传感器数据显示屏、微型游戏机、状态指示器等）。

典型硬件连接

所需引脚： 这类屏幕通常需要连接以下信号（具体名称可能因不同子型号略有差异）：
- VCC/VIN: 电源正极（通常是3.3V或5V，查看具体型号的数据手册确认）。
- GND: 电源地。
- SCL/SCLK: SPI时钟信号。
- SDA/MOSI: SPI主设备输出/从设备输入数据线。
- CS/Chip Select: SPI片选信号（用于选择该设备）。
- DC/RS/A0: 数据/命令选择（告诉屏幕接下来发送的是指令还是图像数据）。
- RST/Reset: 复位引脚（可选，但强烈建议连接以进行硬件复位）。
- LED/BL/Backlight: 背光控制引脚（通常连接VCC使其常亮，或通过PWM控制亮度）。
控制器： 需要与微控制器（如Arduino Uno/Nano/ESP8266/ESP32、树莓派Pico/RP2040）或单板计算机（如树莓派）相连。

如何使用（软件部分） - Arduino 为例

安装库： Adafruit提供了专用的库来简化开发。
- 最常用的是 Adafruit ST7735 and ST7789 Library。
- 在Arduino IDE中，通过“工具”->“管理库...”搜索 ST7735 或 Adafruit ST7735 进行安装。
- 通常还需要安装 Adafruit GFX Library（图形核心库），因为ST7735库依赖于它。
- 有时需要安装 Adafruit BusIO 库（SPI/I2C通信辅助）。

包含库： 在Arduino代码开头：

#include <Adafruit_GFX.h>     // 核心图形库
#include <Adafruit_ST7735.h> // 特定于ST7735的硬件库
#include <SPI.h>             // Arduino SPI库 (ST7735基于SPI)

定义引脚： 根据你的实际接线定义引脚号。

// 定义SPI接口的引脚 (例如: ESP32)
#define TFT_CS      17   // 片选 (Chip Select)
#define TFT_DC      16   // 数据/命令 (Data/Command)
#define TFT_RST      -1  // 复位, 如果没接硬件复位引脚则设为 -1
// 或者
// 对于 Arduino Uno/Nano (通常使用硬件SPI)
#define TFT_CS      10
#define TFT_DC       9
#define TFT_RST      8

创建显示对象： 使用定义的引脚初始化屏幕对象。

// 使用硬件SPI (速度更快)
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
// 或者，如果需要指定SCLK/MOSI引脚 (比如硬件SPI被占用或用软SPI)
// Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST);

初始化屏幕： 在 setup() 函数中：

void setup() {
  tft.initR(INITR_BLACKTAB); // 初始化屏幕，根据具体型号调整初始化命令序列
                             // 常见选项: INITR_BLACKTAB, INITR_GREENTAB, INITR_REDTAB
  tft.setRotation(1);        // 设置屏幕方向 (0-3)
  tft.fillScreen(ST7735_BLACK); // 清屏为黑色
}

绘制图形和文本： 使用GFX库提供的丰富函数：

void loop() {
  tft.fillScreen(ST7735_BLACK);         // 清屏
  tft.setTextColor(ST7735_WHITE);       // 设置文本颜色
  tft.setTextSize(2);                    // 设置文本大小 (1-最大)
  tft.setCursor(10, 30);                 // 设置文本起始坐标
  tft.println("Hello, World!");          // 输出文本

  tft.drawCircle(80, 60, 20, ST7735_RED); // 画一个圆 (中心x, y, 半径, 颜色)
  tft.fillRect(30, 80, 60, 40, ST7735_BLUE); // 画一个填充矩形 (左上角x,y, 宽, 高, 颜色)
  tft.drawPixel(120, 10, ST7735_GREEN);      // 画一个像素点
  delay(1000);
}

常见应用场景

物联网设备状态显示
传感器数据可视化 (温度、湿度、气压等)
小型游戏机/掌机项目
可穿戴设备的界面
智能家居控制面板
机器人状态反馈
便携式仪器仪表
Adafruit产品配套显示 (如与各种传感器、分线板搭配)

获取帮助和资源（中文友好）

Adafruit产品页面： 在Adafruit官网找到你具体购买的屏幕型号的产品页面（搜索“Adafruit ST7735”），上面通常有详细的英文指南、引脚图、电路图，有时也有视频教程。虽然内容是英文的，但图片和代码很有价值，浏览器自带翻译通常可以应付。
Adafruit学习系统： Adafruit有专门的“Learning System”（学习系统），里面有大量项目教程和基础介绍文章。
GitHub库说明： Adafruit ST7735 and ST7789 Library 和 Adafruit GFX Library 的GitHub页面有详细使用文档和示例代码。
中文社区：
- CSDN、博客园、简书： 搜索“Adafruit ST7735”、“ST7735 Arduino”等关键词，能找到很多中文博主的详细教程和踩坑记录。
- Bilibili/优酷： 搜索相关关键词，有视频教程。
- QQ群/微信群： 加入Arduino、树莓派、电子DIY相关的社群，提问交流（搜索群名关键词）。
查阅数据手册 (Datasheet)： 如果遇到更底层的问题（如初始化参数），需要查找ST7735驱动芯片的数据手册（通常是英文PDF文档）。这是最终的技术参考依据。

总结：

Adafruit ST7735 TFT屏是一个易于上手的、性价比高的彩色显示屏解决方案，非常适合爱好者和原型开发。借助Adafruit提供的强大库（ST7735 + GFX）和丰富的中英文网络资源，上手和使用相对容易。重点在于正确连接引脚（尤其是SPI接口、DC、CS）、选择合适的库、使用正确的初始化参数，然后就可以尽情地在你的项目上绘制图形和文本了。

希望这个中文解释对您有所帮助！如果您有具体问题（如接线、代码报错、特定平台如树莓派的使用），欢迎继续提问！

在Arduino上使用1.8英寸TFT显示屏的入门指南

在正确的文件夹中。安装完成后，就可以操作屏幕了！ Adafruit ST7735库内部有一个名为graphicstest.ino的文件，您可以将其上传到Arduino，它将通过许多将对象绘制到屏幕上的函数来运行。但是，此文件将需要进行一些更改以使引脚适应您的布局。

2019-12-12 11:09:40

ST7735的相关资料分享

目录前言一、3线SPI二、使用1.命令2.对应引脚调整总结前言驱动芯片是ST7735，之前在Arduino上找库，没几个能用的（我FW不能用肯定是我的错），最后还是自己从STM32移植一个。顺便介绍

茶壶茶茶 2022-01-25 06:18:42

CW32L083移植驱动st7735 TFT屏

在CW32L083上驱动ST7735屏

2023-07-04 19:16:19

ST7735 TFT显示屏颜色错乱问题怎么解决？

梅利号 2022-02-17 06:32:14

TFT1.44寸屏ST7735驱动GitHub的相关资料推荐

STM32应用之TFT1.44寸屏ST7735驱动GitHub项目下载链接：点我下载硬件平台：stm32f103rct和1.44寸128x128 TFT屏（st7735驱动）IDE：keil MDK

母猪会上树 2022-02-18 06:56:58

[经验] 上海航芯ACM32F403RET7外设SPI测试。点亮SPI LCD屏.驱动芯片ST7735.

= ST7735_YSTART;// based on Adafruit ST7735 library for Arduinostatic const uint8_tinit_cmds1

HQGBOY 2022-10-23 10:55:04

【Milk-V Duo 开发板免费体验】3. 点亮st7735屏幕

前言本文介绍milkv-duo加载st7735的lcd屏幕，以及屏幕显示log。参考文章：记录为Linux配置spi屏幕（st7735s）https://community.milkv.io/t

voidpbq 2023-09-18 22:05:24

怎样把ILI9326移植到Fireduino上替代原先的ST7735库呢

中断的引脚，进入中断后可以通过SPI方式读取电阻屏的AD值来计算点击的坐标，估计使用的芯片是XPT2046之类的。但是官方默认是ST7735 IC的显示屏，而且到现在为止，这个配套的显示屏还没有上市，买不到，无奈只好使用原来的给Arduino准备的TFT了。

lucas_songlea 2022-04-11 15:07:19

LilyGo-T-Wristband板无法通过SPI从ST7735读取ID寄存器咋办？

我在使用 LilyGo-T-Wristband 板将 Arduino 代码移植到本机 idf-esp 代码时遇到问题。无法通过 SPI 从 ST7735 读取 ID 寄存器。这是我的 SPI

ht_liu 2023-03-01 06:59:31

【国民技术N32项目移植】N32G457项目移植之RT-Thread SPI_TFT_LCD ST7735

ST7735的示例我原先在51黑论坛找到的例子：他是一个用stm32库函数实现的驱动LCD—ST7735的例子，在其工程目录下面有一个LCD的文件夹，我们今天就用这文件来移植实验：其目录如下：lcd.c

华仔stm32 2023-01-30 23:40:17

如何实现ST7735STFT屏幕的驱动？

小野七七 2022-02-08 06:08:17

【LuckFox Pico 开发板免费试用】3. 通过fbtft点亮st7735屏幕

前言本章使用fbtft添加spi lcd st7735/gc9306。 fbtft生成fb0设备，后续通过lvgl可以实现自定义界面绘制。一、电路图使用开发板的spi0的scl以及mosi

voidpbq 2023-11-14 21:08:15

【沁恒微CH32V307评估板试用体验】SPI驱动ST7735时序

驱动LCD是单片常用外设之一，我这里书写SPI驱动后，驱动ST7735不成功，将驱动与时序附下，希望得到沁恒官网的支持：ST7735初始化

华仔stm32 2022-05-26 20:19:37

Amica ESP8266上是否有任何其他引脚可以使用显示器 - 然后使用D0再次检测闪光灯按钮？

我有一个带显示器的 Amica ESP8266。我有一个单色 OLED，现在我用 ST7735 TFT 取而代之。我过去常常检查闪光灯按钮的按下情况（改变屏幕等），中断到引脚 0。现在我

dgfdf 2023-05-25 06:30:23

CH32V307VCT6使用RT-Thread驱动ST7735,LCD初始化触发HardFault?

最近手上入手了一批ST7735,0.96寸的,打算使用CH32V307进行驱动，使用RTT，将LCD初始化函数翻到了主函数，程序下载后发现启动就触发HardFault?终端输出：调整了main函数的栈大小也不行，最大调到16384，8192都不行？同时将board.c中heap的值调大均不行？

jf_15811252 2023-04-08 20:10:48

基于微控制器的433MHz发射器和接收器模块间的通信方案

接收器电路由433 MHz射频接收器模块、ST7735 1.8寸彩色TFT显示屏和Arduino Uno开发板组成。

2020-10-28 14:04:17

基本定时器TIM6和TIM7介绍

STM32F1案例 ST7735 TFT液晶显示屏综合库使用硬件平台野火STM32F103ZET6 霸道V2开发板正点原子F1系列开发板STM32F103ZET6核心板ST7735 TFT液晶显示

技术牛人小渣子 2021-08-18 06:09:53

STM32F103ZET6驱动的ST7735s一直出现白屏是为啥呢？怎么解决？

深海零下一度1 2022-02-21 07:25:38

Nuvoton M487开发板的USCI外设评测

，st7735_spi 是SPI设备的操作，st7735_lcd.c 是 LCD屏幕的操作。首先将st7735挂载到 uspi bus上st7735_spi.c/* * Copyright (c

wo4456 2022-04-21 16:09:15

使用ESP8266和ST7735 TFT显示屏设计气象站

描述基于 ESP8266 Nodemcu 和 ST7735 TFT 显示屏的气象站什么是气象站？气象站是一种使用不同传感器收集与天气和环境相关的数据的设备。有两种类型的气象站，一种有自己的传感器

风来吴山 2022-09-01 06:52:05

tft_espi和nodemcu是如何进行连接的

）。从文件名就可以看出这个文件是要用户自己来修改的。4、根据自己的tft屏幕来修改，比如我的是st7735驱动，1...

kevinvind 2021-11-01 06:22:05

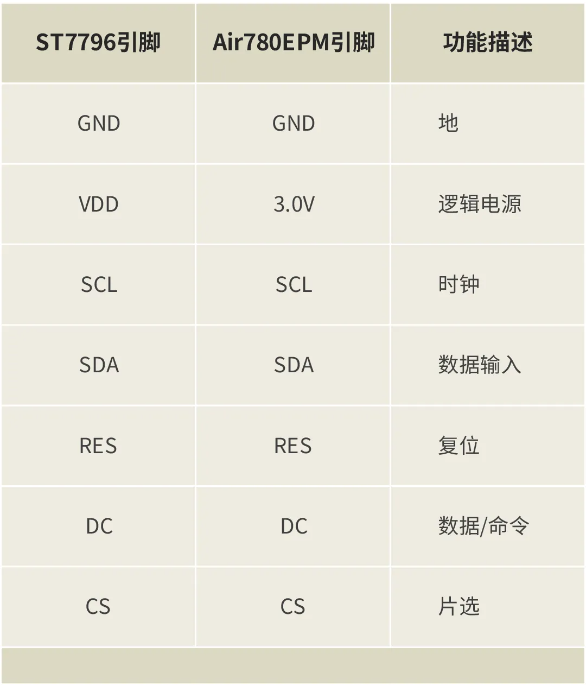

极简LCD屏驱动实战，快速上手智能设备屏幕交互！

Air780EPM已经支持的LCD有： ST7796/ST7789/ST7735/ST7735V/ST7735SGC9A01/GC9106I/GC9306X/ILI9486… 最新开发资料详见

2025-04-21 15:28:02

STM32F407VET6+ST7735TFT LCD彩屏驱动程序分享

硬件准备STM32F407VET6开发板一块编译器使用的是STM32cubeide。屏幕使用的是如图所示的屏幕，驱动芯片是st7735.驱动协议采用的是spi通讯协议。和stm32芯片的连接方式如下

沈文强66 2022-02-18 07:34:17

RT-Thread与Renesas RA2L1实现1.8寸TFT屏幕显示的步骤

函数，如下所示：　　接下来在NewStack中添加SPI配置：　　配置如下：　　接下来生成工程，配置rtt，添加spi驱动：　　st7735驱动　　添加st77735驱动代码，这部分有大佬已经写好

wrfqwerty 2023-04-03 16:45:12

ESP8266MOD和BME280的电源问题如何解决？

法加载。如果我拔下电源引脚，Arduino IDE 可以连接并加载程序，但是，唉，当电源引脚重新连接时它不起作用。我很困惑，因为 ESP 可以与带有 micro SD 的 TFT ST7735 一起正常工作，我认为这会消耗更大的功率。

hjhdf 2023-05-25 07:48:41

物联网行业中的TFT-LCD屏驱动_ST7735S设计详解

ST7735S是另一款液晶显示控制器，它具有更高的性能和功能。它支持最高分辨率为160×128的TFT模块，支持完整的RGB分量控制，并且具有一个16位数据总线，可以支持最高分辨率为320×240

2024-09-29 11:54:28

如何在esp8266 Node MCU的硬件上部署LVGL

前言本文，介绍如何在esp8266 Node MCU的硬件上部署LVGL项目。使用的屏幕使用型号是ST7735 TFT 128x128屏幕。（一）arduinoIDE esp8266环境配置自行

笑尽往事 2021-12-08 07:15:50

#我和我的作品 #ESP32 驱动 #st7735 ，显示各种图案。

物联网,行业芯事,经验分享

2021-12-17 08:28:24

ESP32驱动ST7735 1.8寸128x160 TFT

单片机

2022-07-25 18:57:34

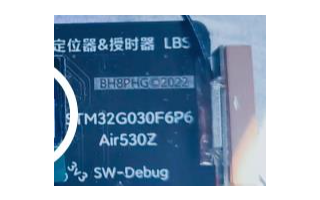

大佬自制GNSS定位器授时器基于合宙Air530Z+STM32
