要安装ESP8266驱动1.8寸TFT液晶屏（常见驱动芯片如ST7735/ST7789），请按以下步骤操作：
硬件连接
| 使用 SPI接口 连接（示例引脚，可根据需求调整）： | TFT引脚 | ESP8266引脚 | 说明 |
|---|---|---|---|
| VCC | 3.3V | 电源正极 | |
| GND | GND | 电源负极 | |
| SCL/SCK | GPIO14 (D5) | SPI时钟线 | |
| SDA/MOSI | GPIO13 (D7) | SPI数据线 | |
| RES (RST) | GPIO2 (D4) | 复位引脚 | |
| DC (RS/AO) | GPIO4 (D2) | 数据/命令选择 | |
| CS | GPIO5 (D1) | 片选（如未使用可接地） | |
| BL | 3.3V | 背光控制（可选） |
软件配置
1. 安装库
- 打开Arduino IDE → 工具 → 管理库，搜索并安装：
- TFT_eSPI（Bodmer开发，支持多种TFT驱动）
- Adafruit GFX Library（图形基础库）
2. 配置TFT_eSPI
-
进入库目录：
Arduino/libraries/TFT_eSPI/User_Setup.h -
修改配置文件：
// 选择驱动芯片（取消对应注释） #define ST7735_DRIVER // 适用于ST7735 // 或 #define ST7789_DRIVER // 适用于ST7789 // 设置分辨率（128x160常见） #define TFT_WIDTH 128 #define TFT_HEIGHT 160 // 设置引脚 #define TFT_CS D1 // GPIO5 #define TFT_DC D2 // GPIO4 #define TFT_RST D4 // GPIO2 #define TFT_SCLK D5 // GPIO14 #define TFT_MOSI D7 // GPIO13
3. 测试代码
#include <TFT_eSPI.h>
TFT_eSPI tft = TFT_eSPI();
void setup() {
tft.init();
tft.setRotation(3); // 旋转方向 (0-3)
tft.fillScreen(TFT_BLACK);
tft.setTextColor(TFT_WHITE);
tft.drawString("Hello ESP8266!", 10, 30, 2);
}
void loop() {}常见问题解决
-
白屏/无显示：
- 检查电源是否接3.3V（勿用5V）。
- 确认复位引脚（RST）是否接正确，尝试手动复位。
- 调整
tft.setRotation(0)至3测试不同方向。
-
颜色异常：
- 在
User_Setup.h中调整色彩顺序：#define TFT_RGB_ORDER TFT_BGR // 尝试BGR或RGB
- 在
-
SPI冲突：
- 确保其他SPI设备（如SD卡）未占用相同引脚。
替代方案
使用 Adafruit_ST7735 库（需手动安装）：
#include <Adafruit_GFX.h>
#include <Adafruit_ST7735.h>
#define TFT_CS D1
#define TFT_DC D2
#define TFT_RST D4
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);
void setup() {
tft.initR(INITR_BLACKTAB); // 初始化（黑底绿字标签屏）
tft.fillScreen(ST7735_BLACK);
tft.setCursor(0, 30);
tft.setTextColor(ST7735_WHITE);
tft.print("Hello World!");
}完成以上步骤后，上传代码到ESP8266即可驱动TFT屏幕。根据实际屏幕型号调整驱动芯片类型和引脚定义即可。
10.1寸TFT液晶屏的尺寸、技术与应用的全面解析
TFT液晶屏作为现代电子产品的核心部件之一，其尺寸和技术特点备受关注。在众多尺寸中，10.1寸TFT液晶屏凭借着出色的表现和广泛的应用领域，成为市场热门。
2024-03-26 09:34:52
2.4寸TFT液晶屏具有以下技术优势和未来展望
2.4寸TFT液晶屏是指一种尺寸为2.4英寸的薄膜晶体管液晶显示屏。它采用薄膜晶体管技术和透明液晶材料，结合背光源，能够显示出高清、鲜艳的图像和文字。下面将介绍2.4寸TFT液晶屏的基本概念、应用领域以及发展趋势。
2024-03-14 09:20:49
工业tft液晶屏和普通液晶屏有什么区别？
工业 TFT 液晶屏和普通液晶屏在设计、功能和应用方面存在着一些明显的区别。下面是勋瑞光电可以关于工业 TFT 液晶屏和普通液晶屏的区别的详细分析：
2024-03-12 09:33:08
TFT液晶屏的优点
随着生活水平的提高液晶显示产品越来越多，单纯的显示技术已无法满足人们的要求，TFT液晶屏被广泛的运用在各行隔夜中。那么TFT液晶屏它究竟有什么优点呢？下面来给大家简单介绍下 一、可视面积大 对于相同
2020-05-25 16:05:03
TFT彩色液晶屏的基础知识详情！
TFT（Thin-Film Transistor）彩色液晶屏是一种常见的液晶显示技术，具有以下基础知识、原理、优势和应用领域； 一 、彩色液晶屏基础知识 1、结构：TFT液晶屏由液晶层
2024-03-08 15:18:50
如何利用stm32f103与2.4寸TFT可触液晶屏实现数字示波器的设计？
如何利用stm32f103与2.4寸TFT可触液晶屏实现数字示波器的设计？
硬件工程师1
2021-11-15 06:46:30
AMD Versal AI Edge自适应计算加速平台之LVDS液晶屏显示实验(5)
ALINX黑金7寸LCD屏模块(AN7000)采用IVO的7寸TFT LCD液晶屏, 液晶屏的型号为M070AWAD R0。AN7000 LCD屏模块由TFT 液晶屏和驱动板组成，具体参数可以参考AN7000的用户手册。AN7000实物照片如下：
2024-03-29 16:40:59
如何对TFT液晶屏进行清洁工作
TFT液晶屏经过长期的使用表面会粘连灰尘和不经意间留在了指纹或油污，很多人在清洁液晶屏幕油污时会存在很多的误区，这些对液晶屏也是会造成损上，今天就把这些归集下，以后大家避免进入这些液晶屏清洁的误区
2020-06-03 09:37:35
点阵液晶屏和段码液晶屏的区别
LCD液晶屏的分类有很多，大致分为单色液晶屏、点阵液晶屏、段码液晶屏和TFT彩色液晶屏等。在众多分类中点阵液晶屏和段吗液晶屏有什么不同呢，今天有液晶屏生产厂家来为你介绍 点阵液晶屏，是按照一定
2020-05-25 15:49:38
TFT液晶屏在使用与存储有哪些是我们需要注意的
随着科技的发展TFT液晶屏被广泛的使用在各各领域中，那TFT液晶屏在日常使用与存储有哪些方面是我们需要注意的，今天由液晶屏厂家为你介绍 1、在使用前首先要检查TFT液晶屏的各项参数是否符合自己的标准
2020-07-24 09:56:07

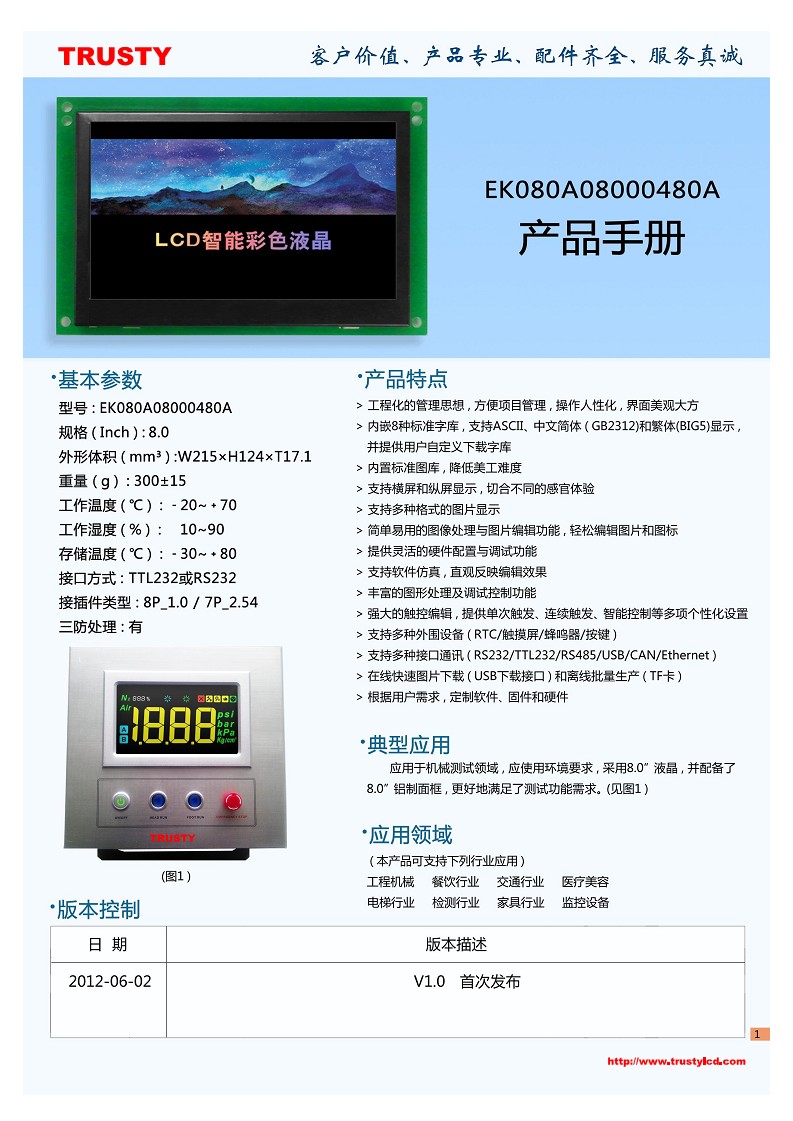

8.0英寸串口屏800*480分辨率基本型TFT真彩色触摸液晶屏
